工业用LAVEL液位开关结构设计

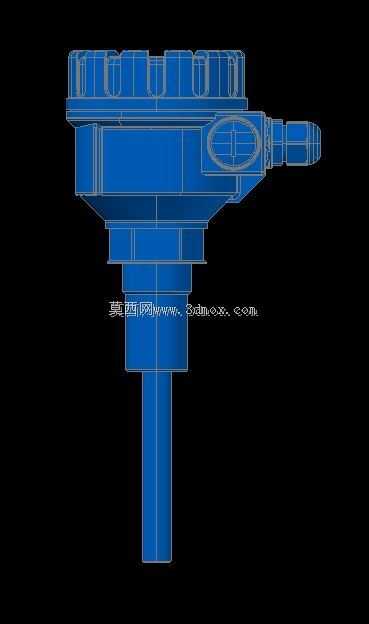

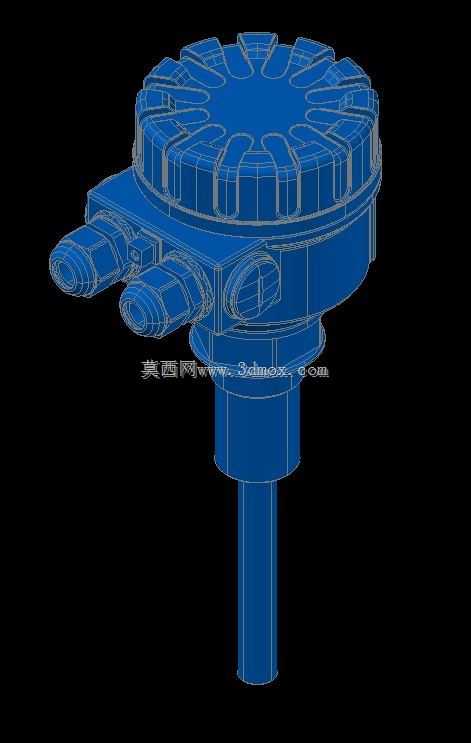

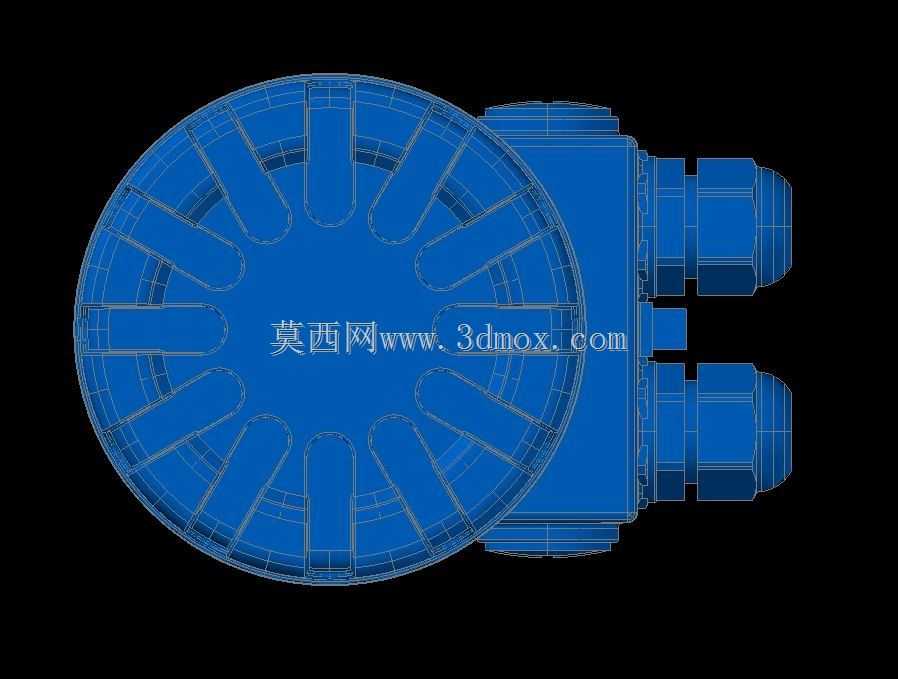

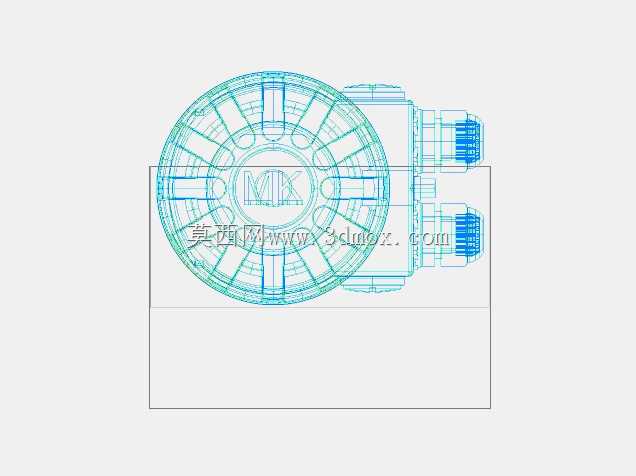

　　这款液位检测开关的结构设计，充分考虑了工业现场流体工况的实际安装与使用需求，整体采用顶部接线腔加下部检测探杆的分体式布局，顶部的圆形接线腔体做了多道径向加强筋结构，既提升了壳体的抗挤压、抗冲击能力，也能在设备长期户外使用时，避免壳体因温差形变导致的密封失效问题。接线腔体侧面预留了两个对称的电缆引入接口，采用标准MNPT1螺纹规格，能够适配工业现场常用的防爆格兰头、密封电缆接头，满足不同布线方向的安装需求，无需额外加装转接件即可完成进线接线作业，减少现场安装的加工工作量。

　　从实际应用场景来看，这类液位开关常被部署在石化储液罐、水处理池、化工反应釜、润滑油站油箱等场景中，用来实时监测容器内的液位高度，当液位到达设定的高位或者低位阈值时，开关内部的触发机构会输出开关量信号，联动进料泵、出料阀的启停控制，避免出现溢罐、抽干等生产事故。在设计过程中，特意将接线腔体与下部探杆的连接部位做了加厚凸台结构，能够承受探杆插入液体时的流体冲击，也能适配不同长度的探杆替换需求，针对不同深度的储液容器，只需要更换对应长度的检测探杆即可，不需要更换上部的接线与触发主体，大幅降低了现场备件的储备成本。

　　安装边界方面，顶部接线腔体的外径控制在常规工业仪表的通用安装尺寸范围内，能够适配标准的仪表安装法兰、侧壁安装支架，不需要单独定制安装配件；下部探杆采用等径直杆结构，插入容器时只需要在容器壁或者顶部开出略大于探杆直径的安装孔即可，探杆与腔体连接部位的密封面采用平面O型圈密封结构，能够承受最高1.6MPa的工作压力，满足多数常压、低压储液容器的密封要求。接线腔体内部预留了足够的接线空间，能够容纳三根1.5平方毫米的控制电缆接线端子，接线时不需要过度弯折电缆，降低了线芯断裂的风险，腔体上盖与主体采用多螺栓紧固结构，配合密封胶圈能够达到IP65的防护等级，在户外淋水、多粉尘的工况下也能稳定工作，不会出现粉尘、水汽进入腔体内部导致的接线短路、触点氧化问题。

　　从功能特性来看，这款开关采用纯机械触发结构，不需要额外供电即可完成液位信号的触发输出，相比电子式液位检测元件，抗干扰能力更强，在强电磁干扰的工业现场，比如临近变频器、大功率电机的安装位置，也不会出现误触发的问题，能够长期稳定输出可靠的开关信号。顶部的散热筋结构除了加强壳体强度之外，还能在检测高温介质时，将介质通过探杆传导上来的热量快速散发到空气中，避免腔体内部的接线端子、触发机构长期处于高温环境下加速老化，延长设备的整体使用寿命。侧面的两个接线接口可以根据现场布线方向选择使用，闲置的接口可以用配套的密封螺堵封堵，兼顾了左侧、右侧、底部等不同方向的进线需求，适配不同的安装现场布线条件，减少电缆的弯折半径，提升布线的规整度。

　　在结构细节处理上，所有壳体的边角都做了圆角过渡，没有尖锐的棱角，避免现场安装人员作业时被划伤，也能减少应力集中导致的壳体开裂问题。探杆的底部做了圆弧收头处理，插入安装孔时不会刮伤密封胶圈，也能减少探杆下入液体时的流体阻力，避免长期受流体冲击导致的探杆弯曲、连接部位松动问题。整体结构没有复杂的异形曲面，所有零部件都可以采用常规的压铸、机加工工艺完成生产，加工难度低，量产时的成品率高，后期维护时也很容易拆解更换密封件、触发组件，不需要专用的维修工具，现场运维人员经过简单培训即可完成日常的维护检修作业。
