工业管路用浮球式液位控制装置结构

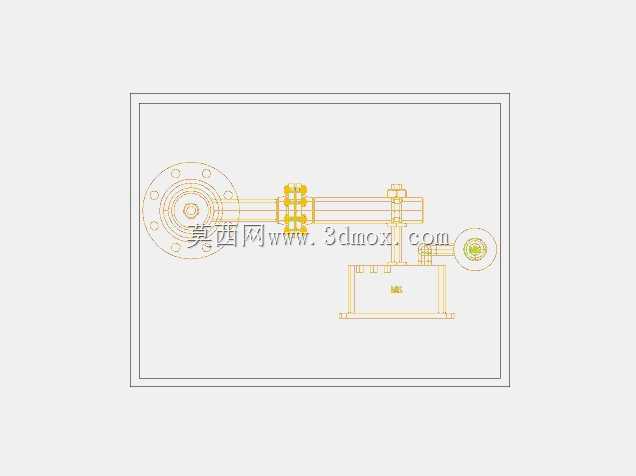

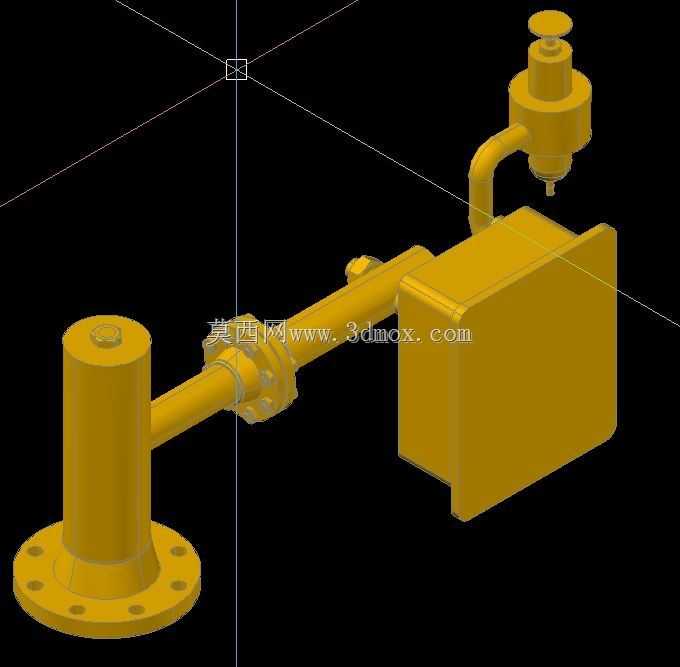

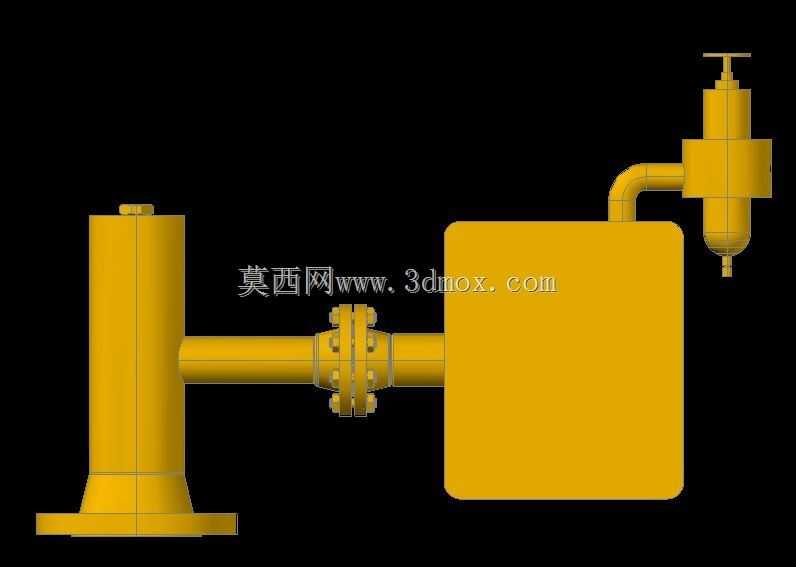

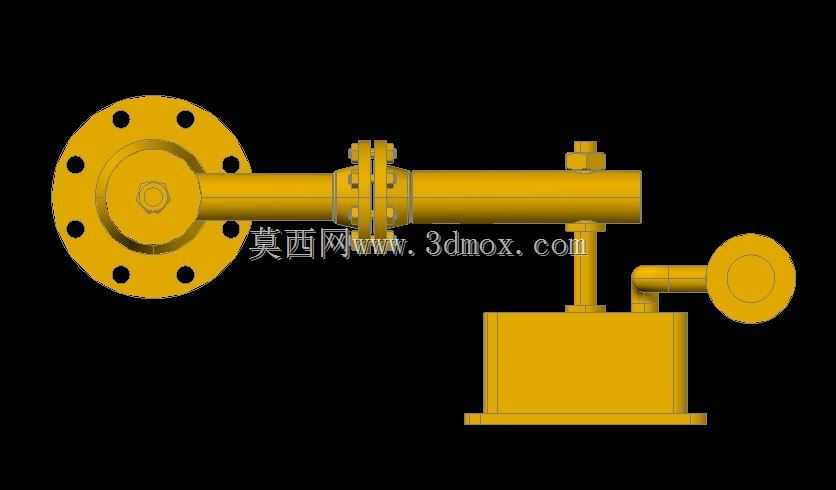

　　这套液位控制装置主要面向常压、低压储液罐体、工艺管路的液位联锁控制场景，常见于化工中间罐区、循环水系统、中小型润滑油站、燃油供给单元的液位信号采集与执行联锁环节，区别于纯电子式液位变送器，该类机械式液位控制装置无需额外供电即可完成液位阈值触发，在防爆要求高、供电布设不便的现场工况中适配性更强。从结构组成来看，装置整体分为三个核心功能段：左侧为法兰安装式浮球腔，底部采用带螺栓孔的圆形法兰作为安装基准，法兰端面预留标准密封槽，可直接与罐体侧壁的预留法兰口对接，浮球腔内部内置磁性浮子组件，随腔体内液位升降触发磁耦合动作；中间段为连通管路与接线腔体，连通管采用等径直管搭配法兰对接结构，既作为浮球腔与阀体段的介质连通通道，

　　也承担整体结构的刚性连接作用，接线腔体为方形密封结构，侧面预留线缆穿装孔，内置的微动开关组件可将浮球的位移信号转化为电接点信号，外接至现场控制回路实现泵阀启停、高低液位报警的联锁输出；右侧上方为先导式执行阀体，通过弯管与主连通管路衔接，可根据液位信号直接控制管路通断，实现小流量工况下的液位自动调节，无需额外搭配外接执行阀组。设计过程中优先考虑了现场安装的适配性，左侧安装法兰的螺栓孔采用圆周均布设计，适配国内通用的PN10、PN16压力等级法兰对接尺寸，安装时无需额外加工过渡连接件；整体结构的安装边界以左侧法兰端面为基准，横向延伸长度控制在常规罐体侧壁安装的操作空间范围内，上方执行阀体的顶部高度预留了手动操作旋钮的操作空间，

　　日常巡检时可直接在现场手动触发阀位动作，无需拆解装置外壳。结构细节上，所有管路对接处均采用凸面法兰密封结构，密封面粗糙度控制在Ra3.2以内，可适配耐油橡胶垫、聚四氟乙烯垫等多种密封垫片，满足不同介质的密封要求；方形接线腔体的边角做了圆弧过渡处理，避免积液积尘，腔体盖与本体之间采用止口结构加密封胶条的密封形式，防护等级可满足户外露天安装的防雨防尘要求；浮球腔内部的导向结构做了耐磨处理，长期往复动作不会出现卡滞问题，浮子的浮力参数经过匹配计算，在密度0.8-1.2g/cm³的液体介质中均可稳定触发动作，不会出现液位到达阈值后信号不触发的问题。在实际选型应用中，该结构可根据现场的液位控制区间调整连通管的长度，适配不同高度的罐体安装需求，

　　执行阀体的通径可根据旁通管路的流量要求做系列化调整，既可以单独作为液位报警开关使用，也可以搭配阀体实现小流量管路的自动补液、断液控制；建模过程中所有配合面均保留了实际加工的公差余量，装配关系完全按照实际生产的装配顺序搭建，可直接用于生产出图的参考，也可用于流体仿真过程中装置内部流道的模型提取，结构中没有冗余的装饰性特征，所有几何结构均对应实际零件的加工与功能需求，比如法兰上的螺栓孔沉台、管路对接处的定位止口、接线腔体的穿线孔内螺纹等细节，均按照实际加工标准做了还原，方便结构设计人员直接参考进行同类型产品的改型设计，也可用于教学场景中机械式液位控制装置的结构原理演示。
