直动式小型气体管路调压减压阀结构

项目分类:阀门 发布时间:2022-05-13 ID:635516
  • 直动式小型气体管路调压减压阀结构
  • 直动式小型气体管路调压减压阀结构
  • 直动式小型气体管路调压减压阀结构
  • 直动式小型气体管路调压减压阀结构

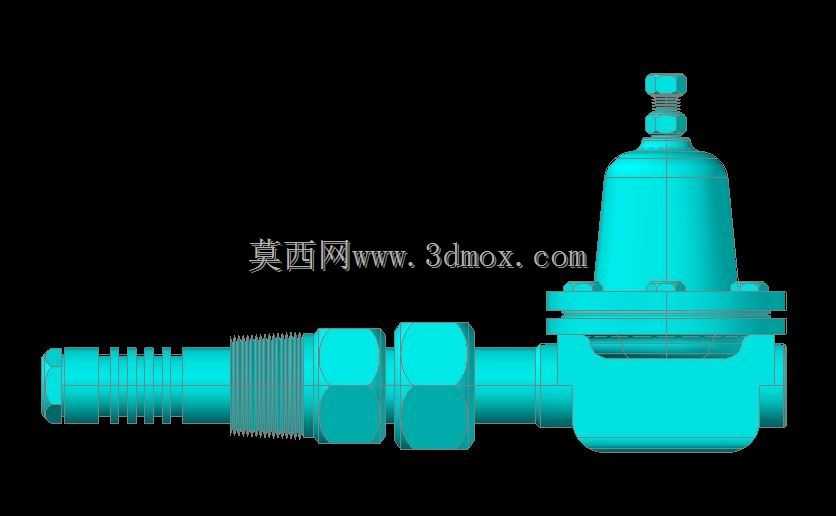

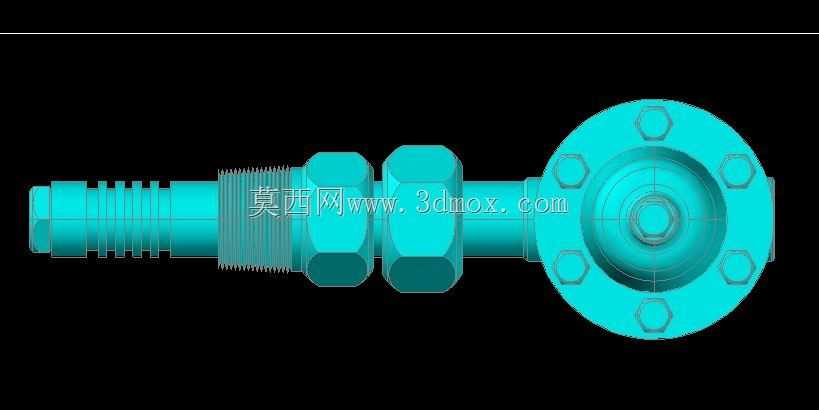

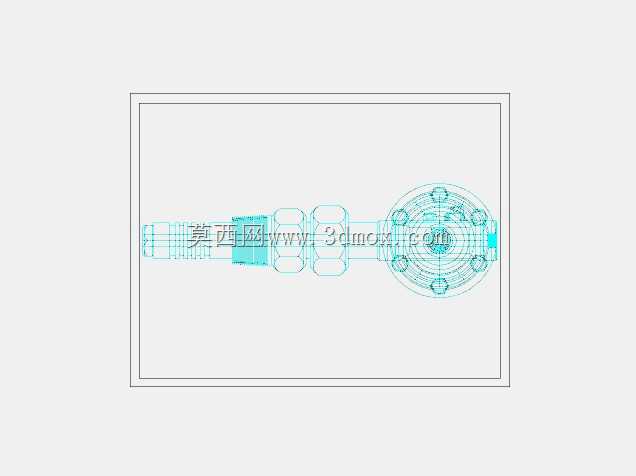

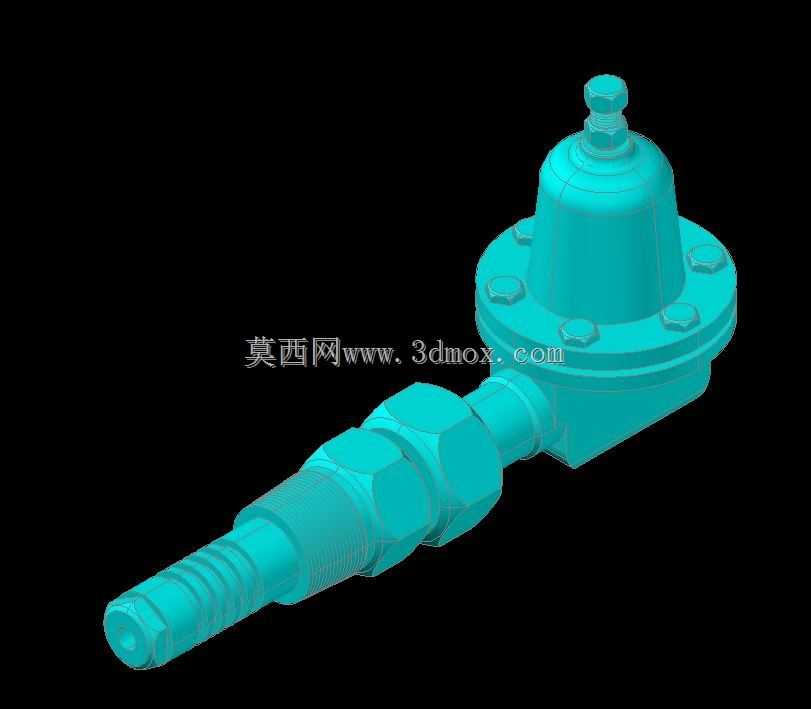

  这款直动式小型减压阀主要面向小通径低压气体输送场景设计,常见于实验室气路、小型气动设备供气端、家用燃气调压支路、小型焊割设备供气回路这类对安装空间有严格限制的调压工位,核心作用是将上游输入的较高压力气体稳定在设定的下游输出压力区间,避免气源压力波动或者上游压力过高导致下游用气设备损坏、流量失稳的问题。从结构设计来看,模型完整还原了直动式减压阀的核心组成:上部的调压膜片腔采用六角螺栓均布压合的密封结构,六颗螺栓沿阀盖圆周均匀排布,保证膜片受压时密封面受力均匀,不会出现局部压合不实导致的气体泄漏问题,顶部的调压螺杆采用外六角配合锁紧螺母的结构,实际装配时可以通过旋转调压螺杆调整膜片预紧力,以此设定输出压力值,

  调整到位后拧紧锁紧螺母即可防止运行过程中螺杆松动导致压力漂移。下部的阀体流道采用一体式锻压成型结构,进气端设计了竹节式快插接头结构,可直接匹配对应内径的柔性气管,接头处的多道环形凸棱可以在气管插入后形成多道密封防线,配合喉箍锁紧后可承受1MPa以内的工作压力不会脱管漏气;出气端采用外螺纹连接结构,可直接对接硬管管路或者内螺纹接头,适配不同的安装场景。设计过程中优先考虑了安装边界的适配性,整体结构沿管路轴向布置,调压膜片腔垂直于管路轴线向上凸起,整体最大径向尺寸不超过阀盖法兰的外圆直径,轴向总长度控制在常规小型气动元件的安装尺寸范围内,不需要额外预留过大的操作空间,在密集排布的气路板或者狭窄的设备内腔中也能顺利安装。从功能实现逻辑上,该结构依靠膜片感应下游压力变化,当下游压力低于设定值时,膜片在弹簧预紧力作用下向下位移,带动阀杆打开进气阀口,高压气体从上游经阀口节流降压后进入下游腔室;当下游压力达到设定值时,膜片下方的气体压力克服弹簧预紧力向上位移,带动阀杆关闭阀口,切断高压气体的输入,以此实现动态的压力稳定,这种直动式结构响应速度快,结构简单可靠,故障点少,非常适合小流量、低压差的调压场景。建模过程中对所有配合面的尺寸公差做了对应预留,阀盖与阀体的结合面预留了密封垫片的安装槽位,调压螺杆与阀盖的配合处预留了密封圈的安装空间,阀杆与阀体导向孔的配合间隙控制在合理范围,既保证阀杆动作顺畅无卡滞,又不会出现间隙过大导致的气体内漏。

  竹节式接头的凸棱尺寸按照常规气动软管的内径公差设计,凸棱的倒角角度经过优化,插入气管时不需要过大的轴向力即可顺利装配,同时凸棱的高度足够保证锁紧后的拉脱力满足使用要求。在实际选型应用中,这类减压阀需要根据上游最高输入压力、下游需要的调压范围、额定工况下的气体流量三个核心参数匹配对应弹簧刚度与阀口通径,模型中阀口的通径尺寸对应小流量工况,适合单台小型气动设备或者单个用气终端的压力调节,不适用于大流量集中供气的主路调压。安装时需要注意阀体上标注的气流方向,必须保证进气端接高压气源、出气端接下游用气设备,反向安装会导致调压功能失效,甚至出现膜片受压破裂的风险;调压操作时需要缓慢旋转顶部的调压螺杆,同时观察下游压力表的数值,

  避免一次性调整幅度过大导致下游压力超压,调整完成后务必拧紧锁紧螺母,防止设备运行过程中的振动导致螺杆松动。日常维护中,这类结构的减压阀不需要复杂的保养,只需要定期检查膜片腔是否有外漏、出口压力是否稳定,如果出现压力无法调高或者持续升压的问题,优先检查阀口是否有杂质卡滞、膜片是否出现破损、弹簧是否出现疲劳失效,拆解更换对应配件即可恢复正常使用。建模时还原了所有外部结构细节,包括阀盖的螺栓头外形、调压螺母的外形、竹节接头的每一道凸棱、阀体的过渡圆角,可直接用于设备装配的干涉检查、气路布局的可视化演示、产品样本的三维展示,也可作为同类型减压阀改型设计的基础模型,在此基础上调整阀口通径、弹簧参数、接头形式即可快速衍生出不同参数规格的同系列产品。
