工业管道用红缸式关闭阀执行驱动装置

　　在化工流体输送、市政供水管网、工业制程管路系统中，阀门的远程驱动与可靠关断是保障系统安全、实现流程自动化的核心环节，这款关闭阀执行器正是适配直行程或小扭矩角行程关闭阀的配套驱动部件，主要承担接收控制信号后输出直线或旋转扭矩，驱动阀芯完成闭合截断动作的功能，可替代人工手动操作，适配高温、高压、有毒介质管路的无人值守关断需求，常见应用在油气输送场站截断阀、化工反应釜进料切断阀、消防管路紧急关断阀、市政供水支管隔离阀等场景，能在系统触发联锁信号时快速完成阀位关闭，避免介质泄漏、流程超压等安全事故。

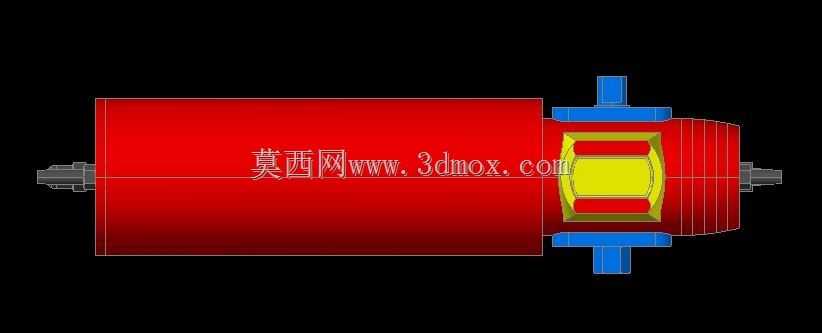

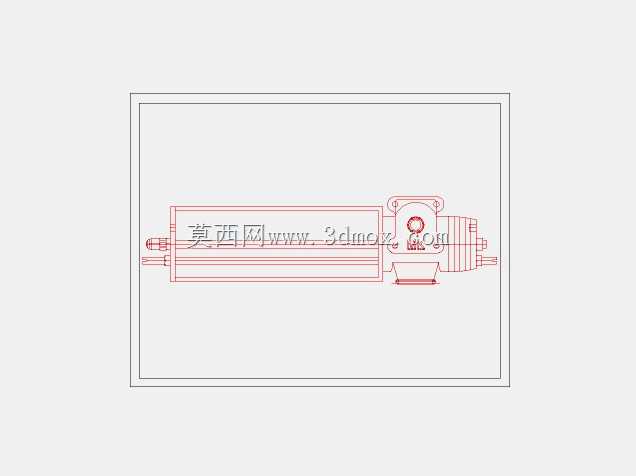

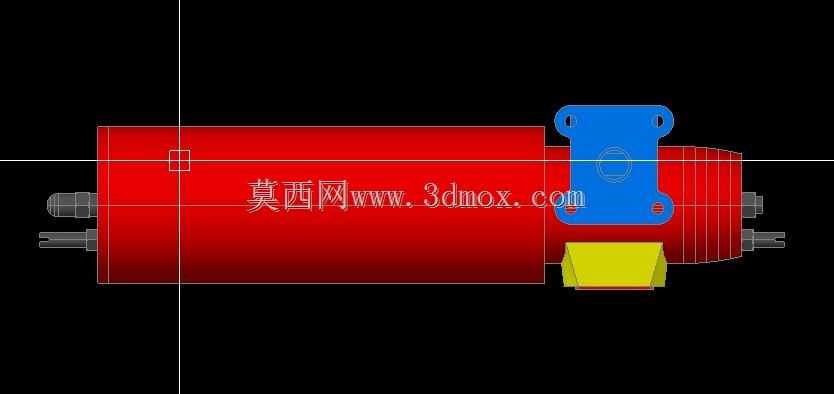

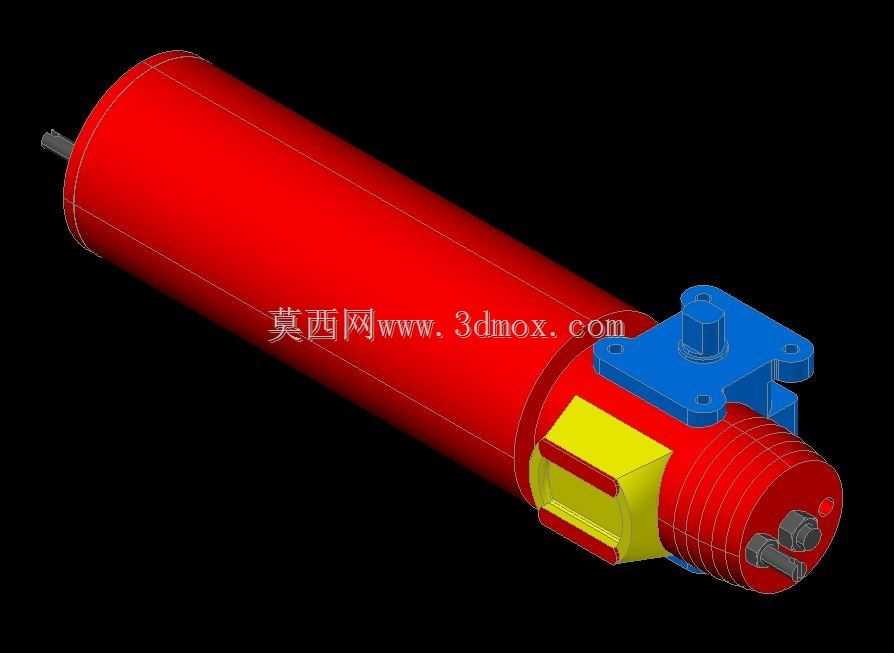

　　从结构设计思路来看，这款执行器采用了长筒型动力舱加侧装安装法兰的布局，长筒段内部集成动力输出、复位蓄能、传动减速三个核心模块，侧装的蓝色法兰结构直接匹配对应阀门的上阀盖安装接口，无需额外加工过渡转接板，降低现场安装的适配成本。设计时优先考虑了执行器输出端与阀杆的同轴度要求，法兰上的两个安装孔位与输出轴的位置度公差控制在0.05mm以内，避免安装偏载导致阀杆卡涩、输出扭矩损耗过大的问题；筒身主体采用等直径圆柱结构，一方面便于内部圆柱形蓄能弹簧、传动螺杆的排布，最大化利用内部空间压缩整体体积，另一方面圆柱外壳的承压能力、抗外力形变能力优于方形壳体，在户外安装、有轻微磕碰的工况下能更好保护内部构件。

　　从功能特性上看，这款执行器的输出端设置了多段螺纹调节结构，可适配不同行程的关闭阀，通过调整输出杆的伸出初始位置，匹配阀芯从全开位到全关位的行程差，无需更换内部传动件即可覆盖DN15到DN80口径的同系列关闭阀配套需求；输出端旁侧设置的两个六角调节螺钉，分别对应关断扭矩限位和行程限位，调试时可通过螺钉调整内部微动开关的触发位置，避免执行器过力矩顶坏阀芯、或者行程不足导致阀门关不严出现内漏的问题；筒身侧面的黄色彩标块是阀位视觉指示结构，当执行器处于全开状态时彩标块完全露出，全关状态时彩标块随输出组件回缩至筒身内部，现场巡检人员无需拆卸护罩、无需外接阀位反馈器，远距离即可判断阀门的开关状态，降低日常巡检的工作量。

　　关于安装边界与尺寸适配，这款执行器的筒身外径为常规工业执行器的通用尺寸，侧装法兰的安装孔距符合小型阀门执行器的配套尺寸规范，安装时需保证执行器输出轴与阀杆的同轴度偏差不超过0.1mm，法兰与阀盖连接面需加装密封垫片，避免户外雨水、管路周边的腐蚀性介质渗入执行器内部造成构件锈蚀；执行器尾部的动力输入接口可适配手动应急操作杆或者配套的电磁驱动模块，现场断电时可通过尾部接口手动操作完成阀门关断，满足安全规范中应急操作的强制要求；安装时需预留筒身径向不小于50mm的操作空间，方便后期调试时调整侧面的限位螺钉、观察阀位指示彩标的状态，执行器上方无需预留额外维护空间，所有调试、维护操作均可在侧面和尾部完成，适合安装在管路排布密集、竖向空间不足的管廊、车间夹层等场景。

　　在结构细节处理上，执行器输出轴与壳体之间设置了多级密封结构，可阻挡管路传导的介质热量、外界粉尘水汽进入内部传动腔，内部传动部件采用耐磨材质加工，长期往复动作下的磨损量控制在工业阀配套件的允许范围内，正常工况下的动作寿命可满足工业管路系统的长期运行需求；侧装法兰与筒身的连接采用整体嵌装加固结构，避免执行器输出大扭矩时法兰与筒身连接部位出现开裂、松脱的问题，保障关断动作的可靠性。
