玻璃板双色液位观测装置结构设计

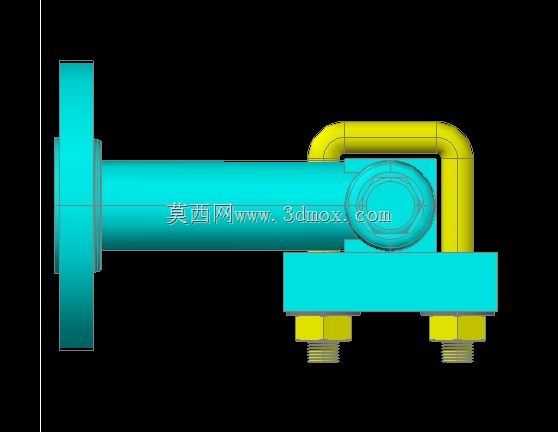

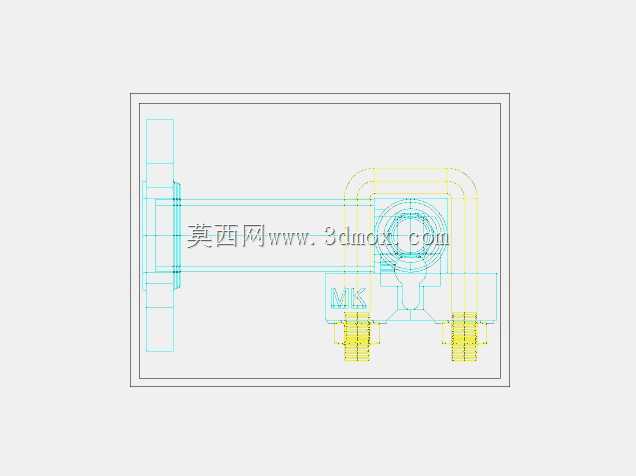

　　在常压、承压储液罐体的液位监测场景中，这类玻璃板液位计是现场直读式液位检测的核心配套部件，无需外接电源即可实现罐内液位的直观观测，广泛应用于化工储槽、锅炉汽包、水处理罐体、油品储罐等场景的现场液位巡检，相比远传式液位仪表，其不存在信号漂移、供电中断失效的问题，在断电、电磁干扰强烈的工况下依然能可靠提供液位参考，是工业现场液位监测冗余配置里不可或缺的直读部件。该结构采用双侧法兰对接的安装形式，上下两个法兰分别对应罐体侧壁的液相、气相引出接口，法兰端面的密封槽设计适配常规缠绕垫或金属包覆垫，可满足不同压力等级的密封要求，安装时需保证液位计本体的垂直偏差控制在合理范围内，避免内部流道不畅导致的液位显示偏差。本体的流道设计采用连通器原理，

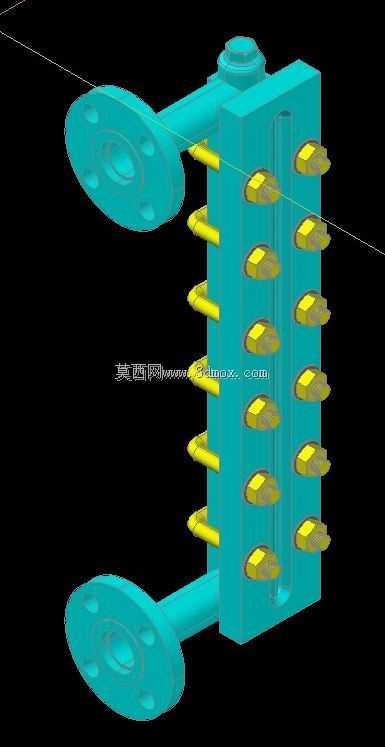

　　上下连通管分别引入罐内的气相与液相介质，使液位计内部的液面与罐内液面始终保持同一高度，本体中部的观测腔采用多组玻璃板密封结构，每组观测窗对应一段液位观测区间，多组窗沿竖直方向排布覆盖完整的量程范围，相邻观测窗的密封结构独立设置，避免单块玻璃板密封失效导致整体泄漏。观测窗内侧设置的双色显示结构，利用光的折射原理，气相区域呈现绿色、液相区域呈现红色，巡检人员在数米外即可清晰分辨液位边界，即使在光线不足的车间现场也能快速读取液位数值，无需近距离贴近观测。设计过程中，本体的承压腔体壁厚根据适用的公称压力等级核算，保证在额定工作压力下腔体无变形、密封面无渗漏，连通管与本体的连接位置做圆弧过渡处理，降低介质流动的阻力，同时减少应力集中风险，

　　避免长期承压运行过程中出现焊缝开裂问题。安装边界方面，上下法兰的中心距对应罐体侧壁上下引出管的开孔中心距，选型时需匹配罐体的接口法兰标准，保证螺栓孔位完全对中，液位计本体与罐体之间需预留足够的安装操作空间，方便后期更换密封垫片、清理观测窗内侧的污垢。观测窗的压盖采用均匀排布的紧固件压紧，安装时需按对角顺序逐步拧紧螺栓，避免玻璃板受力不均出现碎裂，压盖与玻璃板之间设置弹性密封垫，补偿温度变化带来的热胀冷缩量，防止温差较大时出现密封泄漏。针对不同的介质特性，本体的过流部件可适配不同的材质选型，针对腐蚀性介质可更换为耐腐蚀材质的衬里结构，针对高温介质可选用耐高温的密封垫片与玻璃板材质，拓宽设备的适用工况范围。

　　该结构的设计充分考虑了现场运维的便捷性，无需拆解整体结构即可单独更换某一块损坏的玻璃板或密封件，降低后期运维的成本与停机时间，连通管端部设置的排污堵头，可在定期维护时排空液位计内部的残留介质，冲洗沉积在腔体内的污垢，保证观测视野清晰。
