工业罐体配套侧装式液位检测开关结构

　　在工业流体存储、输送系统的现场运维场景里，液位超限触发的误停机、溢罐、泵干磨故障一直是运维团队的高频痛点，这类侧装式液位检测部件，正是针对常压、低压储液罐、工艺罐的液位阈值检测需求开发的结构方案。不同于顶装式液位计需要占用罐体顶部安装空间、对罐体顶部开孔位置有严格要求的设计，该部件采用侧装式布局，可直接安装在罐体侧壁预设的低液位警戒高度位置，当罐内介质液位下降到安装位置以下时，部件内部的感应机构触发动作，向外传递开关量信号，联动上游进料阀开启补料、或者联动下游输送泵停机避免空转，整套动作无需额外供电的复杂变送模块，纯机械结构的触发逻辑可靠性更强，在水处理、化工溶剂存储、小型润滑油站、冷却循环水系统的现场都有广泛适配空间。

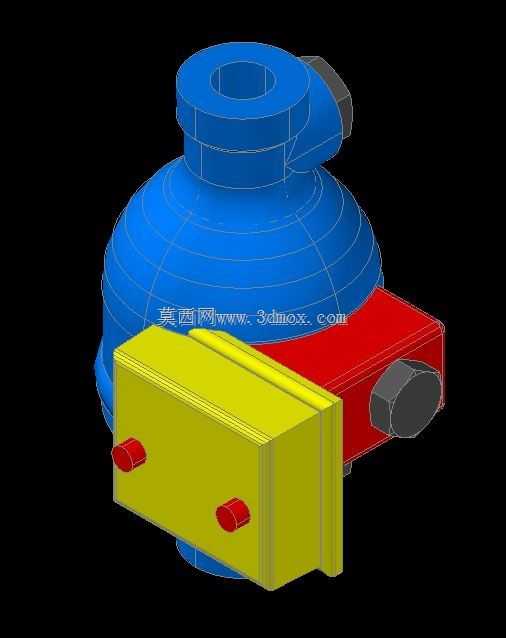

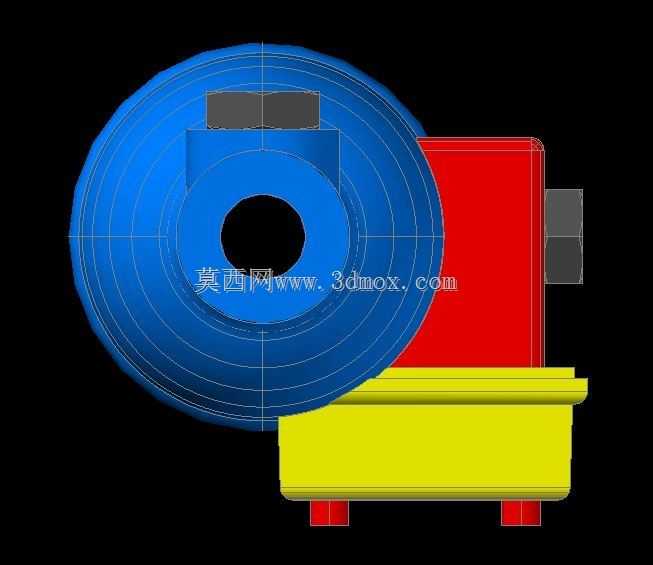

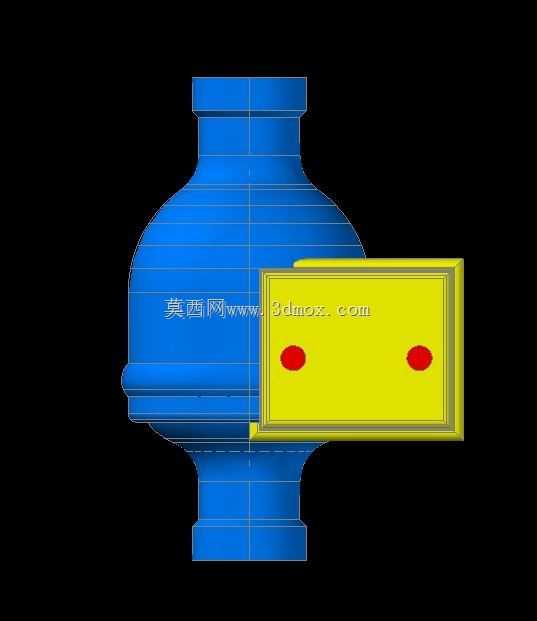

　　从结构设计逻辑来看，该部件做了明确的功能分区，上部蓝色的球形腔体是与罐体连通的介质容纳腔，顶部的法兰接口可直接与罐体侧壁的开孔对接，腔体内部预留了浮球的活动空间，浮球随液位升降的位移通过内部的磁耦合机构传递到外侧的开关组件，完全避免了介质与电气元件的直接接触，可适配有一定腐蚀性、含少量杂质的工业流体，不会因为介质中的微小颗粒卡滞传动结构。下部黄红配色的壳体部分是开关组件的防护腔，黄色的主壳体做了加厚的筋位设计，可抵御现场安装时的磕碰，侧面两个红色的接线柱采用内嵌式设计，避免现场布线时线缆接头受外力拉扯脱落，红色的连接段做了密封槽结构，装配时加装O型密封圈即可实现IP65级别的防护，适配户外、潮湿车间的安装环境。

　　在安装边界的设计考量上，该部件的球形腔体直径控制在常规侧装液位开关的通用尺寸范围内，对应的罐体开孔尺寸适配行业通用的法兰安装标准，不需要用户额外做非标开孔加工，安装时仅需要保证腔体的水平度，让内部浮球的活动方向与液位升降方向保持垂直即可，不需要复杂的校准工序。开关组件的壳体向外延伸的长度经过优化，不会因为突出罐体侧壁过多影响现场的巡检通道，接线端的朝向可根据现场布线方向做小角度调整，适配不同方向的走线需求。不同于投入式液位计需要将检测探头投入罐底、容易被罐底沉积物包裹失效的问题，该侧装结构的检测点完全固定在预设的警戒液位高度，不会因为介质密度变化、罐底沉积影响检测精度，触发动作的液位值偏差可控制在毫米级别，完全满足工业现场低液位报警、联锁控制的精度要求。

　　在结构细节的处理上，腔体与开关壳体的连接部位做了圆弧过渡，避免应力集中导致的长期使用渗漏问题，所有外露的边角都做了倒角处理，避免安装作业时划伤操作人员。内部的磁耦合传动结构没有机械穿轴的密封点，从根源上避免了介质沿传动轴渗漏的风险，相比传统的浮球连杆式液位开关，没有外露的转动轴，不需要定期加注润滑脂维护，长期使用的维护成本更低。针对不同粘度的介质，该结构的浮球浮力预留了足够的余量，即使是粘度稍高的润滑油、冷却液介质，也能可靠触发动作，不会因为浮球粘滞出现拒动、误动的问题。在实际项目选型中，这类结构的液位开关常被用作罐体液位的二级保护，与连续式液位计配合使用，当连续式液位计出现故障时，该开关可作为硬联锁的最后一道保护，避免出现溢罐、泵干烧的严重设备事故，是中小型流体存储系统里性价比极高的液位检测方案。
