五通歧管集成式流体控制换向阀结构

　　在多回路流体输送系统的布局设计中，管路排布的紧凑性、流道阻力控制以及多通路切换的可靠性，一直是结构设计阶段需要重点平衡的核心指标，这款五通歧管阀的结构设计，正是针对多支路流体分配、换向工况的集成化解决方案。不同于传统单路阀件通过外接管路拼接实现多通路控制的方案，该阀采用整体式阀块作为核心基体，将五个流体通路的流道直接加工在阀块内部，省去了外接管路连接所需的大量接头、弯头与密封件，既减少了管路排布占用的安装空间，也降低了外接接头带来的泄漏风险与沿程压力损失。从实际应用场景来看，这类五通歧管阀常被用在小型液压工作站、实验室流体分配台、气动控制回路以及小型化工流体输送支路中，可同时实现单路输入向四路输出的流体分配，

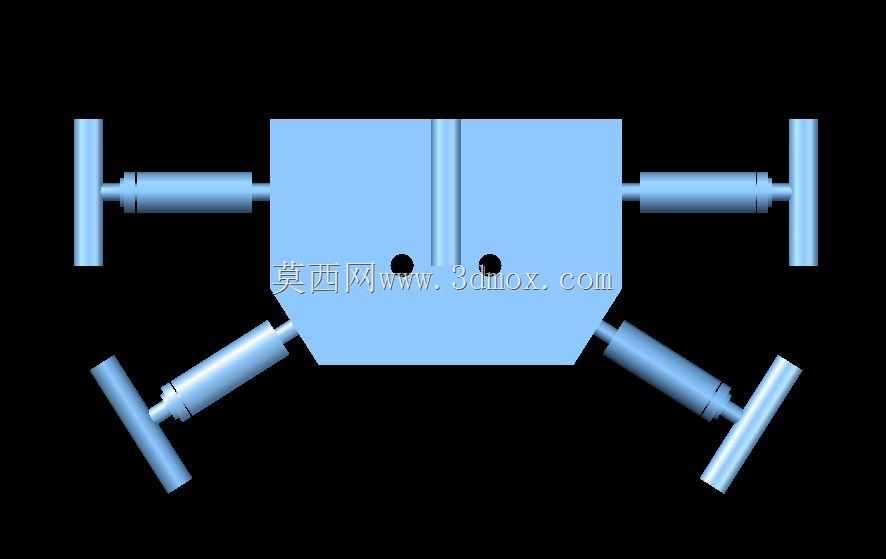

　　或是不同通路之间的流体换向、通断控制，尤其适合安装空间受限、管路排布密度高的设备内部，比如紧凑型液压动力单元的阀组集成区、自动化生产线的气动控制岛，或是小型实验装置的流体控制模块，能够大幅减少外接管路的弯折数量，让整体管路布局更加规整，后期维护时排查故障点也更加便捷。在功能特性上，阀块上伸出的多个阀芯操作杆对应不同通路的控制位，每个操作杆可独立控制对应支路的通断状态，也可根据实际工况需求，通过不同阀芯的动作组合实现多通路的合流、分流或是流向切换，阀芯与阀块之间采用圆柱面配合密封，配合面的加工精度直接决定了阀件的内泄漏量，建模过程中对配合段的公差带、表面粗糙度对应的结构细节都做了还原，能够为后续的工程图输出、

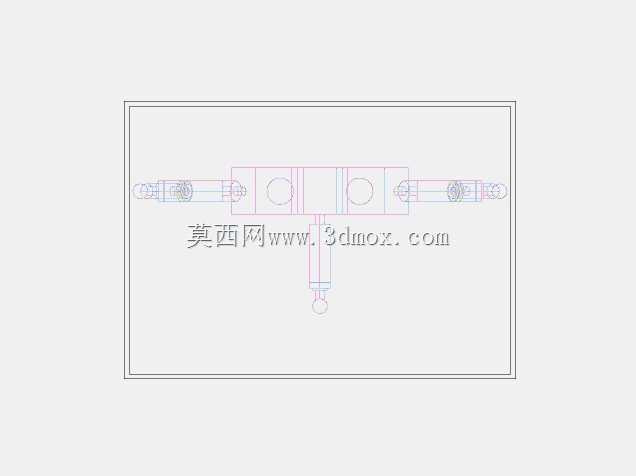

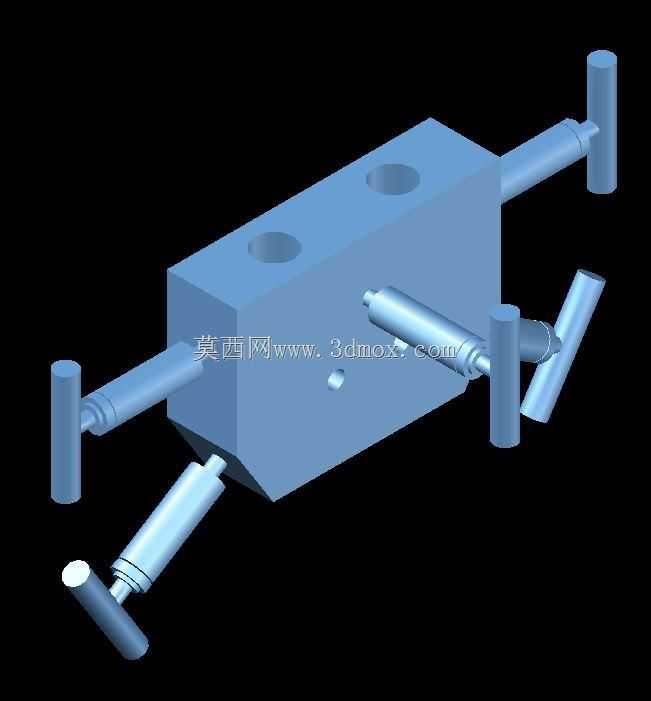

　　加工工艺制定提供准确的结构参考。设计思路上，这款阀件没有采用分散式阀件拼接的结构，而是优先将主流道与分支流道集成在整块阀坯内部，流道的转弯处采用圆弧过渡结构，避免直角流道带来的流体紊流与局部阻力损失，阀块上预留的两个安装沉孔，可直接通过螺栓将阀块固定在安装基板或是设备机架上，安装时不需要额外设计复杂的固定支架，安装边界清晰，阀块的各个外接端口都预留了标准管螺纹的加工余量，可直接对接标准规格的流体管路，不需要额外加工转换接头。从外形尺寸与安装边界来看，阀块主体采用长方体结构，各个操作杆的伸出长度、操作转动所需的空间都在建模时做了避让设计，实际安装时只需要在阀块周围预留出操作杆扳动所需的空间即可，不需要为阀件本身预留过大的安装余量，

　　各个外接端口的位置排布充分考虑了管路连接时的操作空间，相邻端口之间的间距足够容纳标准扳手拧紧管接头，不会出现相邻接头干涉无法安装的问题。在建模细节上，阀芯杆与阀块配合处的轴肩、密封槽位置都做了准确还原，操作杆端部的手柄结构采用防滑圆柱设计，实际操作时不需要额外加装手柄套即可完成扳动操作，阀块表面的工艺孔、流道加工后的堵头位置也都做了结构体现，完全符合实际加工后的阀块结构状态，能够直接用于虚拟装配中的干涉检查、管路布局模拟，也可作为阀组集成设计时的基础元件模型，直接导入到整体设备的装配体中完成布局设计。对于从事流体系统设计、液压气动回路布局的工程师来说，这类集成式歧管阀的结构模型能够有效提升设计阶段的布局效率，不需要从零开始绘制阀块的基础结构，可直接在模型基础上根据实际工况调整流道通径、接口规格以及操作杆的排布位置，大幅缩短阀组的设计周期，同时模型中还原的安装边界、操作空间尺寸，也能帮助工程师在设计阶段提前规避安装干涉、操作空间不足等常见问题，减少后期样机试制阶段的结构修改工作量。
