剖分式四孔安装密封填料环结构

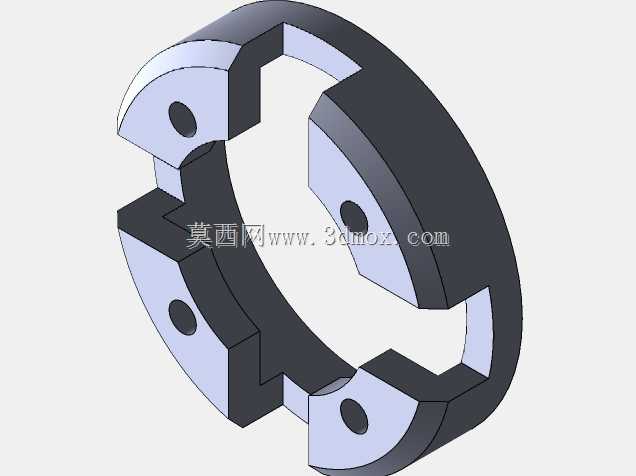

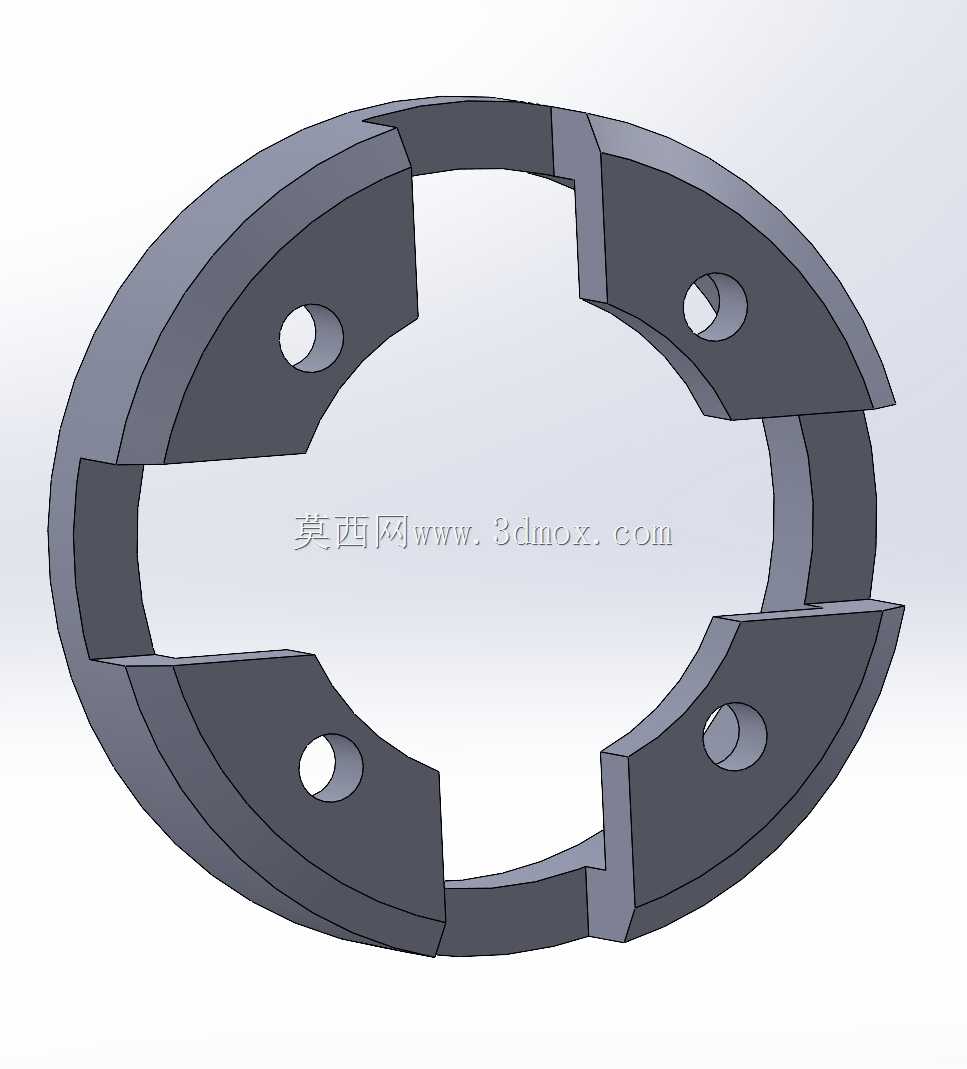

　　这类剖分式填料环多用于往复式或旋转式动密封场景，在泵类、阀类、反应釜搅拌轴的填料函结构中十分常见，区别于整环式填料，剖分结构的核心优势是无需拆解轴端的联轴器、轴承等整套传动组件，就能直接完成密封件的更换作业，大幅降低设备运维的停机时长，在流程工业的连续生产线上，这种结构的维护效率优势尤为突出。从结构功能来看，该填料环采用四瓣对称剖分设计，每瓣环体上预留一个贯通安装孔，四个安装孔沿环体周向均匀分布，安装时可通过紧固件将四瓣环体拼合锁紧，保证环体拼合面的贴合紧密性，避免密封介质从剖分接缝处产生泄漏。环体内壁与轴类零件外圆配合，外壁与填料函内壁贴合，工作时依靠轴向压盖的压紧力让环体产生微量径向形变，填充轴与填料函之间的环形间隙，

　　阻断压力介质沿轴表面的泄漏通道。设计这类填料环时，首先要匹配安装位置的轴径尺寸，确定环体内孔的配合公差，通常内孔与轴采用间隙配合，间隙值控制在0.1-0.3mm区间，既保证轴转动时不会与环体产生干摩擦，又不会因间隙过大导致密封失效。环体的外径尺寸要匹配填料函的内孔尺寸，外径与填料函内孔采用小间隙配合，保证环体可以顺利装入填料函，同时不会出现径向窜动。四个安装孔的位置度需要严格控制，孔中心需位于环体的节圆上，相邻孔的夹角误差控制在±0.5°以内，避免拼合时出现孔位错位导致紧固件无法装配。剖分面的设计采用直口拼接结构，相比斜口结构加工难度更低，拼合定位更可靠，每段剖分面的平面度要求控制在0.02mm以内，保证拼合后接缝处无明显缝隙，

　　减少介质泄漏的可能。环体的轴向宽度需要匹配填料函的单环安装槽深度，通常宽度尺寸比槽深小0.2-0.5mm，给压盖压紧预留足够的压缩余量，保证环体受压后能产生足够的径向密封力。从安装边界来看，该填料环装入填料函时，需要注意剖分接缝的位置要错开轴的受力方向，同时相邻填料环的剖分接缝需要相互错开90°以上，避免多环安装时接缝贯通形成泄漏通道。安装孔的紧固件锁紧时要采用对角分次锁紧的方式，保证四瓣环体的拼合受力均匀，避免局部受力过大导致环体变形，影响内孔与轴的同轴度。这类填料环通常会与其他软质填料环搭配使用，安装在填料函的两端位置，起到支撑软质填料、防止填料被介质压力挤出的作用，相比纯软质填料结构，

　　这种带刚性支撑的剖分环结构能大幅提升填料密封的使用寿命，减少填料的更换频率。在实际工况应用中，如果是输送含固体颗粒的介质场景，还可以在环体的内壁开设微小的环形存液槽，引入清洁的冲洗液，在轴表面形成液膜，既可以带走摩擦产生的热量，又能阻止固体颗粒进入摩擦面，避免轴表面被颗粒划伤。设计建模时需要注意环体各边角的倒钝处理，所有锐边都要做R0.5左右的圆角，避免安装时划伤操作人员或者割伤软质填料，同时也能减少应力集中，提升环体的结构强度。四个安装孔的孔口需要做倒角处理，方便紧固件的导入装配，孔的深度要匹配所选紧固件的长度，避免紧固件伸出环体端面，影响环体在填料函内的轴向贴合。
