嵌入式数显调节控制盒结构设计

项目分类:通讯工具类 发布时间:2022-05-13 ID:635629
  • 嵌入式数显调节控制盒结构设计
  • 嵌入式数显调节控制盒结构设计

  这款数显控制盒的结构设计,核心面向工业现场的嵌入式安装场景,常见于小型温控设备、计时计数装置、简易参数调节终端这类需要本地数值显示与按键操作的工位配套部件。从实际使用场景出发,这类控制盒多嵌入在设备操作面板的预留开孔内,正面与设备操作面齐平,避免突出磕碰,同时保障操作人员观察数值、操作按键的视线与操作角度符合人机工程要求。

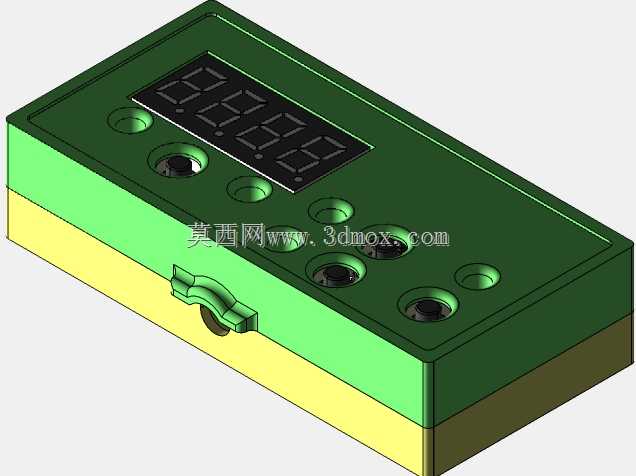

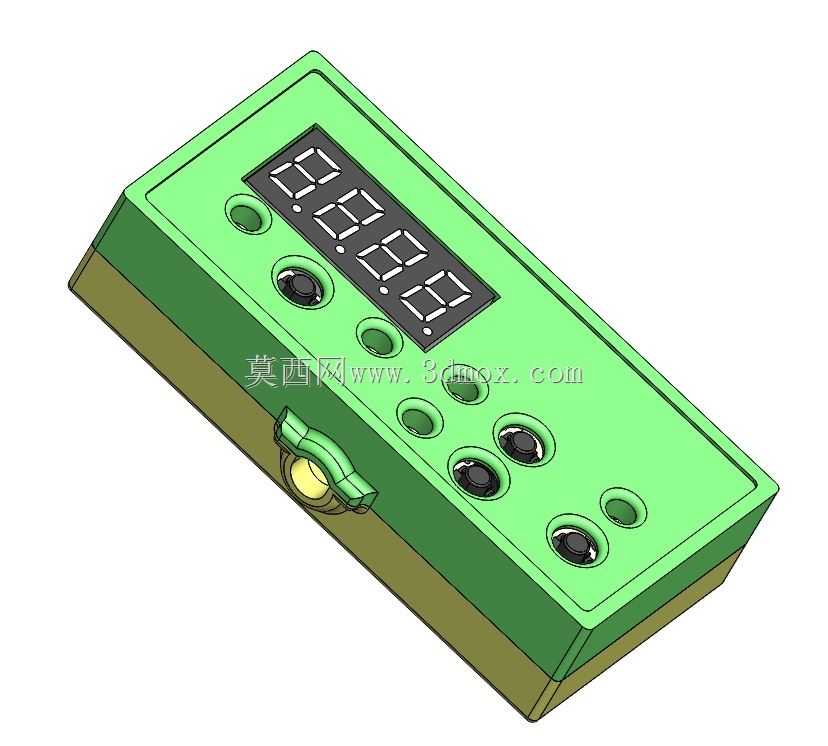

  设计过程中首先考虑的是面板区域的功能分区,正面上方预留四位数码管的安装沉台,沉台深度刚好匹配数码管的本体高度,装配后数码管显示面与盒体面板表面的高度差控制在0.5mm以内,既不会因为突出过多被剐蹭,也不会因为凹陷过深影响侧方视角的读数清晰度。数码管周边的开孔分为两类,一类是直径较小的指示灯安装孔,对应设备运行、故障、输出状态的指示需求,孔位边缘做了0.2mm的倒角,避免装配时刮伤指示灯灯珠的透明外壳;另一类是按键安装孔,分别对应参数设置、数值加减、功能确认这几个常用操作,按键孔的直径与选用的轻触按键配套按键帽尺寸匹配,单边预留0.1mm的装配间隙,既保证按键按压时无卡滞,也不会因为间隙过大出现晃动、进灰的问题。

  盒体侧面设计了嵌入式安装的卡扣结构,卡扣的弹性臂厚度经过反复校核,采用常用的ABS工程塑料材质时,卡扣的形变行程刚好适配1.5-2mm厚度的设备面板,安装时只需将盒体从面板正面推入预留开孔,卡扣即可自动卡紧在面板背面,无需额外螺丝固定,大幅提升现场装配的效率。盒体内部的空间预留充分考虑了电路板的安装位,设置了四个定位柱,定位柱顶端带热熔压合的凸台,电路板装配时对准定位柱放置后,通过热熔凸台即可完成固定,省去螺丝锁附的工序,同时定位柱的高度刚好让电路板上的数码管、按键、指示灯与面板上的对应开孔精准对位,不会出现偏移错位的问题。

  盒体左下角预留了线缆引出的缺口位置,缺口处做了圆弧过渡,避免穿线时割伤线缆绝缘层,缺口尺寸适配常用的多芯控制线外径,同时预留了扎带固定位,方便内部线缆绑扎固定,防止设备运行过程中线缆被拉扯导致焊点脱落。从外形尺寸来看,这款控制盒的整体长宽比例接近2:1,整体厚度控制在40mm以内,适配大多数小型工控设备的面板内部安装空间,不会因为盒体过深与设备内部的其他元器件产生干涉。面板边缘做了1mm宽度的止口凸边,凸边厚度0.8mm,嵌入面板开孔后,凸边刚好覆盖开孔与盒体之间的装配间隙,既提升外观的整洁度,也能阻挡部分灰尘、飞溅的切削液从缝隙进入盒体内部,适配车间多尘、少量油污的使用环境。

  在结构细节处理上,盒体的合模线设置在侧面的非外观面,避免正面出现合模线影响外观质感,所有边角都做了R1以上的圆角处理,既减少注塑生产时的应力集中问题,也避免装配、使用过程中尖锐边角划伤操作人员。按键区域的布局经过人机验证,常用的加减按键设置在靠近操作人员的一侧,设置按键与确认按键分布在侧边,操作时手指无需大幅移动即可完成所有参数调节动作,长时间操作也不易产生疲劳。数码管的显示区域做了轻微的磨砂面处理,避免车间灯光直射时产生反光,影响数值读取的准确性。
