透明外壳双线圈控制操作装置结构设计

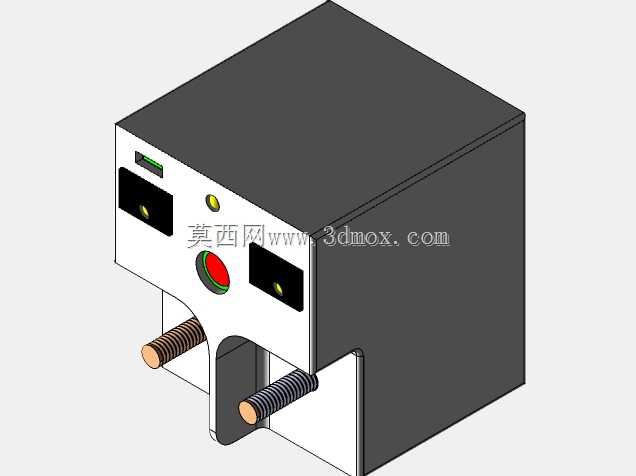

　　这款操作装置的设计初衷，是面向小型通讯终端配套的现场信号控制场景，常见于户外通讯机柜旁的就地操作单元、便携通讯测试设备的手动控制端，用来完成信号通断、回路切换这类基础操作，不需要复杂的逻辑运算，只需要保证操作反馈清晰、内部结构防护到位，同时兼顾接线维护的便利性。从结构布局来看，整体采用斜置式操作面设计，上层面板倾斜角度设置在22度左右，这个角度是经过现场操作姿态验证的，操作人员站立操作时视线刚好垂直落在面板按钮上，不需要刻意低头或者抬手调整视角，长时间操作也不会产生颈部疲劳。面板上的元件布局遵循操作频率优先级，红色主按钮设置在面板中心偏上的视觉焦点位置，是最常触发的急停或者主回路通断按键，三个黄色辅助按钮分布在主按钮周边，

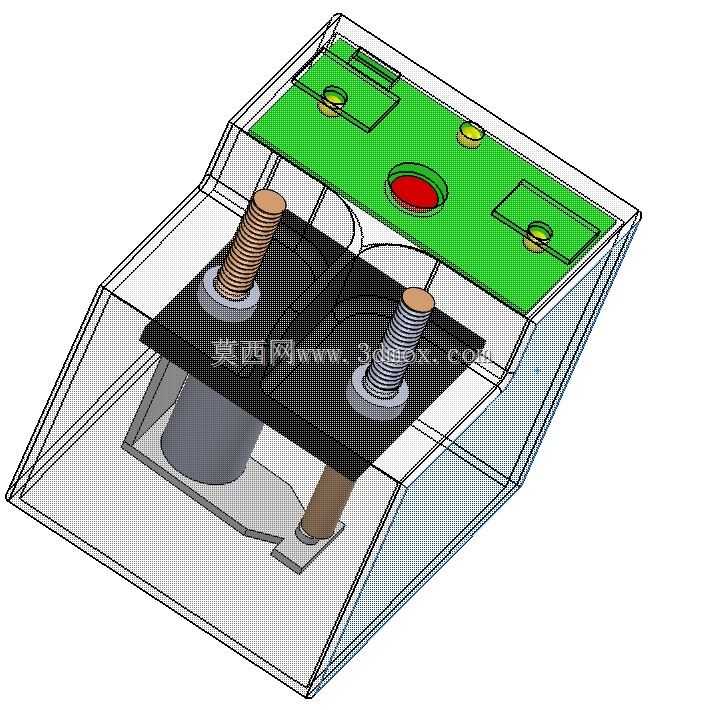

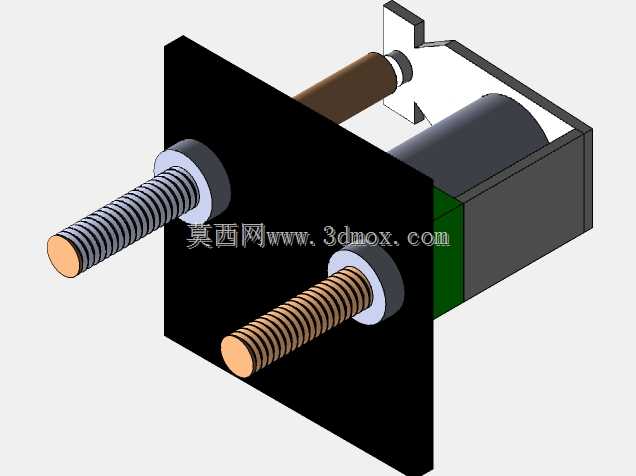

　　分别对应不同的信号回路切换功能，每个按钮下方都预留了标识粘贴位，现场可以根据实际回路定义粘贴对应标签，避免误操作。外壳采用半透明PC材质注塑成型，不需要拆开外壳就能直接观察内部线圈、接线端子的工作状态，日常巡检的时候可以快速判断线圈是否有烧蚀变色、接线是否松脱，大幅降低日常维护的工作量，透明外壳的壁厚设置为2.5mm，既保证足够的结构强度，承受日常操作的按压冲击力，也不会因为壁厚过大影响内部结构的观察清晰度。内部核心的两个电磁线圈采用对称式布局，线圈底部通过减震橡胶垫固定在内部安装板上，避免线圈通电吸合时的振动传递到外壳上，导致操作面板出现共振异响，线圈的接线端直接引到面板下方的接线槽内，接线槽预留了3个走线孔，

　　适配不同线径的控制线缆接入，线缆入口处设置了橡胶护线圈，防止穿线时划伤线缆绝缘层。内部安装板采用1.5mm厚的冷轧钢板冲压成型，表面做喷塑绝缘处理，所有带电元件都和安装板之间预留了2mm的绝缘间隙，避免出现短路风险。装置的底部预留了四个M4的安装孔位，孔位间距按照标准电气安装盒的尺寸设置，可以直接固定在标准86型安装盒或者机柜的预留安装位上，不需要额外打孔适配，安装边界的整体尺寸控制在120mm90mm70mm范围内，属于小型化的控制单元，不会占用过多的安装空间，适合在空间紧凑的通讯设备舱内布置。设计过程中特意将内部的走线空间预留了30%的余量，后期如果需要增加辅助触点或者扩展小型控制元件，不需要重新设计外壳结构，

　　直接在内部安装板上拓展固定位即可，兼顾了后续的功能升级需求。线圈的行程设置为4mm，吸合力度控制在5N左右，既保证触点接触时的压力足够，避免接触不良导致的信号闪断，也不会因为吸合力过大导致操作按钮按动时的反馈过硬，操作手感保持在适中的区间。外壳的拼接处采用卡扣加密封胶条的结构，防护等级可以达到IP54，能够应对户外场景下的零星溅水、灰尘侵入，适合在通讯基站、临时通讯保障点这类半户外场景使用，不需要额外加装防护外罩。面板上的按钮采用防水硅胶材质，按键和面板之间的缝隙做了密封处理，雨天操作时也不会有水渗入内部导致电路短路。
