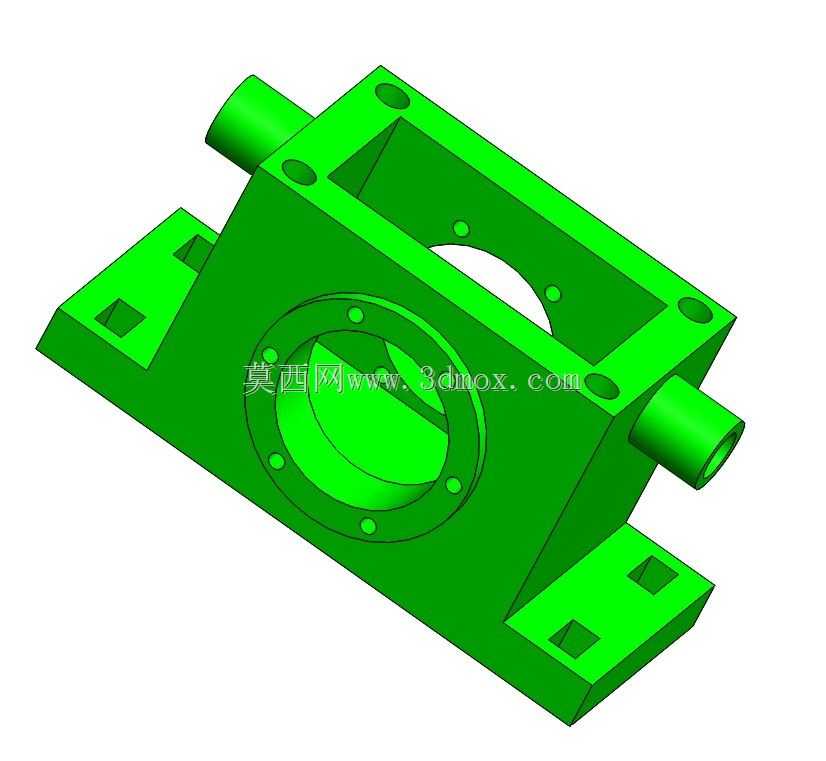

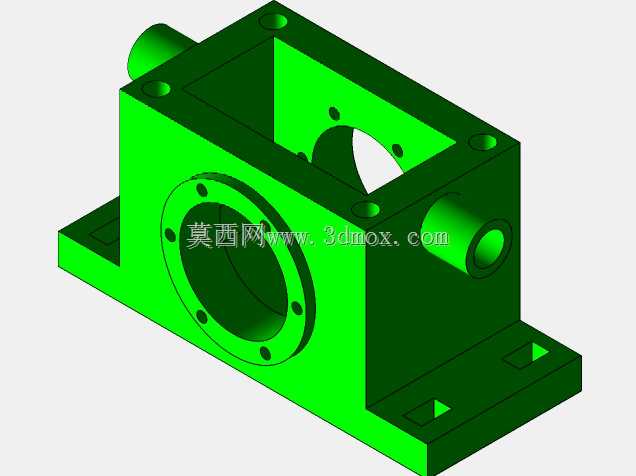

这款箱体结构是通讯类机电设备内部传动单元的核心承载构件,主要应用在户外小型通讯基站的天线角度调节机构、便携通讯终端的信号方位微调组件这类需要小扭矩精密传动的场景中,作为蜗轮蜗杆传动副的安装外壳,同时承担整个传动模块与设备主框架的连接固定作用。从结构设计来看,主体采用箱型开放式腔体结构,腔体内部预留的圆形安装位用于嵌装蜗轮组件,两侧同轴伸出的筒状轴孔用于穿装蜗杆轴,轴孔与腔体内部的蜗轮安装位保持严格的垂直交错轴公差要求,保证蜗轮蜗杆啮合时的齿侧间隙符合传动精度要求,避免通讯设备调节过程中出现回差过大导致的信号对准偏差。底部延伸出的两块对称安装翼板是整个构件的安装基准面,每块翼板上开设的方形沉孔用于穿装固定螺栓,
沉孔的深度设计刚好可以容纳螺栓头部,安装后螺栓端面不会突出翼板表面,保证整个传动模块与设备安装面完全贴合,不会出现装配间隙带来的传动抖动。翼板与主体腔体之间做了加厚的过渡筋结构,因为通讯设备很多时候需要在户外高空、车载移动这类存在持续振动的环境下工作,过渡筋可以分散螺栓紧固时的应力,同时提升整个箱体的抗振性能,避免长期振动下翼板与腔体连接处出现开裂问题。腔体正面的圆形法兰端面上均匀分布的六个螺纹孔,用于安装端盖对蜗轮组件进行轴向限位,端盖安装后可以将传动副封闭在腔体内部,预留的注油孔可以定期添加润滑脂,减少户外温差变化下传动副的磨损,延长设备的免维护周期。两侧的蜗杆轴孔端部做了倒角处理,方便装配时快速导入蜗杆轴,
轴孔内壁的粗糙度要求控制在Ra1.6以内,既可以保证蜗杆轴转动时的同轴度,也能减少轴与孔之间的摩擦阻力,降低传动过程中的功率损耗,对于采用电池供电的便携通讯设备来说,更低的传动阻力意味着更长的续航时间。在安装边界方面,两块安装翼板的外侧间距是整个构件的最大宽度,安装时需要在设备主框架上预留对应尺寸的平整安装面,四个固定螺栓的孔位需要与翼板上的沉孔严格对中,螺栓的锁紧扭矩需要控制在合理范围,避免扭矩过大压裂翼板,或是扭矩过小导致固定松动。两侧伸出的轴端长度需要匹配设备内部的安装空间,保证蜗杆轴外接的驱动电机或是手动调节旋钮有足够的安装位置,不会与设备内部的其他电路板、线缆产生干涉。腔体上方的开口结构并非设计疏漏,
而是为了方便装配时直接将蜗轮组件放入腔体内部,降低装配难度,后续可以通过加装上盖板对腔体进行封闭,避免户外使用时灰尘、雨水进入腔体内部影响传动副的正常工作。整个构件的壁厚设计采用了等壁厚加局部加厚的思路,主体腔体壁厚保持均匀,在轴孔、法兰端面、翼板连接这些受力集中的位置做局部加厚,既可以控制整个构件的重量,满足便携通讯设备的轻量化要求,也能保证关键受力位置的结构强度,不会在传动受力、安装紧固时出现变形。在实际选型应用时,需要注意这款箱体适配的是小模数的蜗轮蜗杆传动副,额定输出扭矩适合通讯天线这类低负载的角度调节场景,不能用于大负载的传动机构中,同时安装面的平面度需要达到对应的公差要求,避免安装后箱体出现变形导致轴孔同轴度超差,引发蜗杆转动卡滞、蜗轮磨损加剧的问题。对于三维建模从业者来说,绘制这类箱体结构时需要重点关注交错轴孔的位置度公差、安装孔的位置精度、壁厚的均匀性,同时要考虑铸造或者3D打印加工时的工艺性,比如所有的棱边都做了合适的圆角过渡,避免加工时出现应力集中,也方便后续的脱模或者支撑去除工序。
