带弹簧缓冲六角头调节螺栓组件结构

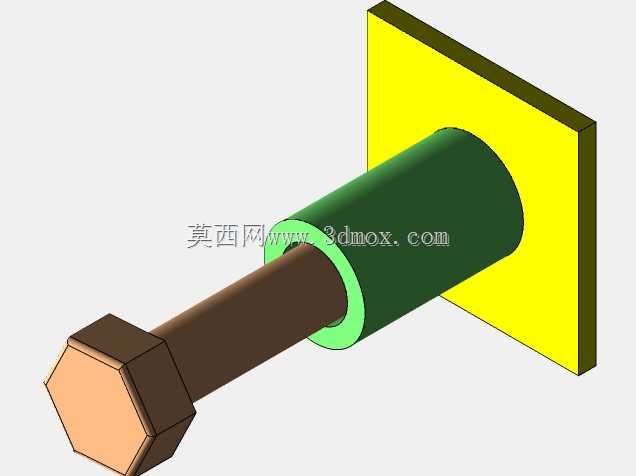

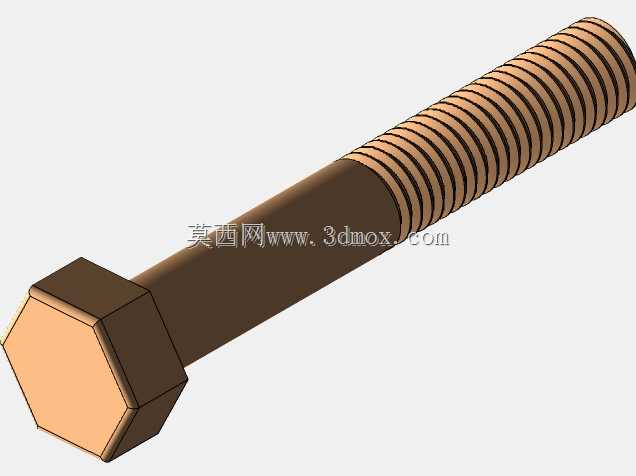

　　这款带弹簧缓冲的六角头调节螺栓组件，在常规紧固件的基础上集成了弹性缓冲结构，主要用于需要预紧力补偿、振动缓冲或者行程微调的机械连接场景，常见于自动化设备的工装夹具定位、通讯设备内部模块的减震安装、小型机电产品的壳体连接等位置，能够在设备运行产生振动时，通过弹簧的形变吸收部分冲击能量，避免螺栓连接出现松动，同时也能在被连接件存在少量尺寸公差或者热胀冷缩变形时，维持稳定的压紧力，不会出现连接失效的情况。从结构设计来看，组件核心分为三个部分：六角头的主螺杆、套在螺杆光杆段的圆柱螺旋压缩弹簧、以及配套的六角薄型挡片，主螺杆的头部采用标准外六角结构，能够适配常规的开口扳手、套筒等通用紧固工具，不需要额外定制专用工装，

　　现场安装和后期维护的便利性很高；螺杆的光杆段直径和弹簧内径做了间隙配合设计，单边间隙控制在0.2mm到0.3mm之间，既能够保证弹簧在螺杆上顺畅滑动，不会出现卡滞，也能避免弹簧在压缩过程中出现过大的径向偏摆，保证缓冲力始终沿着螺杆轴向传递，不会产生额外的侧向分力影响连接精度。挡片的设计采用了六角外形，和螺杆头部的对边尺寸保持一致，安装时可以用扳手卡住挡片配合拧紧，不需要额外固定螺杆尾部，挡片的中心开孔和螺杆光杆段采用小间隙配合，能够对弹簧的一端形成稳定的支撑，弹簧的两端都做了并圈磨平处理，保证和螺杆头部端面、挡片端面的接触面积足够大，压缩时不会出现端面滑移的问题。从安装边界来看，这类组件的安装空间需要预留出螺杆的总长度，

　　同时要考虑弹簧压缩到并圈时的最小长度，避免安装后弹簧被压死失去缓冲作用；螺杆的螺纹段长度可以根据实际被连接件的总厚度进行适配，螺纹采用普通公制粗牙螺纹，通用性强，和常规的同规格螺母能够完全互换，不需要单独定制配套螺纹件。在实际选型使用时，需要根据被连接件需要的预紧力、工作场景的振动幅度来选择对应刚度的弹簧，弹簧的最大压缩量要大于设备运行时可能产生的最大位移量，避免弹簧出现过载塑性变形；安装时要注意弹簧的初始预压量，一般预压量设置为弹簧全行程的10%到15%，既能够保证初始状态下就有足够的压紧力，也能预留足够的缓冲行程应对振动冲击。和普通的刚性螺栓连接相比，这种带缓冲结构的螺栓组件不需要额外加装平垫、弹垫等附属配件，集成化程度更高，

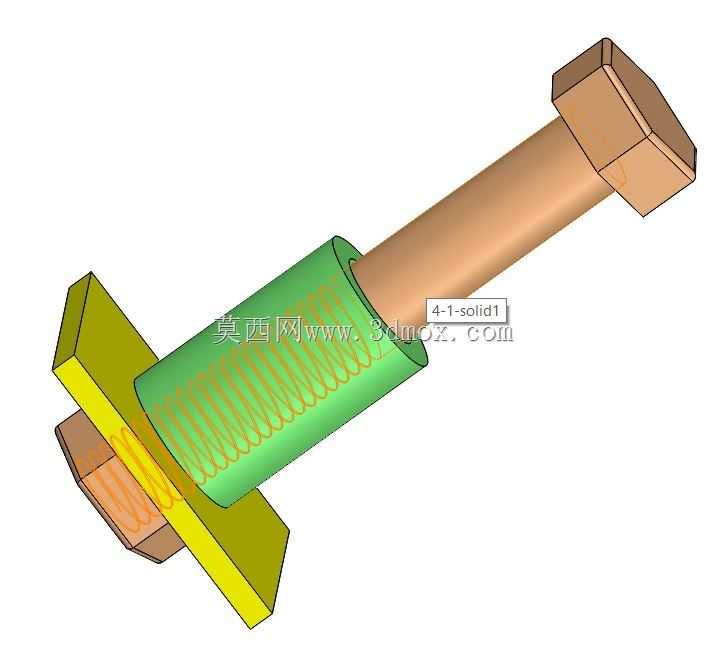

　　安装步骤更少，在空间受限的设备内部安装时优势更明显，同时弹簧的缓冲效果比常规的开口弹垫更好，能够承受更高频率的振动载荷，在通讯设备这类对连接可靠性要求高、内部空间紧凑的产品中，能够很好地替代传统的螺栓加弹垫的连接方案，减少长期使用后螺栓松动导致的模块移位、接触不良等故障。设计建模时，螺杆的六角头和杆部的过渡位置做了圆角处理，避免应力集中导致螺杆在受拉或者受冲击时出现断裂，弹簧的建模采用螺旋扫描特征，准确还原了弹簧的节距、丝径、中径等参数，能够直接用于后续的干涉检查、受力仿真分析，挡片的厚度根据弹簧的最大压紧力进行了强度校核，保证在弹簧最大弹力作用下挡片不会出现弯曲变形，维持对弹簧的稳定支撑。
