可调角度斜向支撑台面支架结构设计

　　这套可调角度斜向支撑结构，主要面向需要临时搭建倾斜作业台面、户外展示斜板、小型物料承托斜台的场景设计，在车间工位辅助、户外临时展陈、家装小型作业台搭建等场景都有适配空间。从实际使用逻辑来看，这套结构核心解决的是固定角度斜台无法适配不同作业倾角需求的痛点，日常使用中，不管是需要倾斜放置板材进行划线作业，还是搭建临时的物料导流斜板，亦或是作为小型画板、展示板的支撑结构，都能通过气弹簧式的调节杆快速调整台面倾斜角度，不需要额外拆装紧固件，调整过程顺滑无卡滞，调整到位后依靠调节杆的自锁结构实现角度锁止，不会出现受载后角度自行回落的问题。

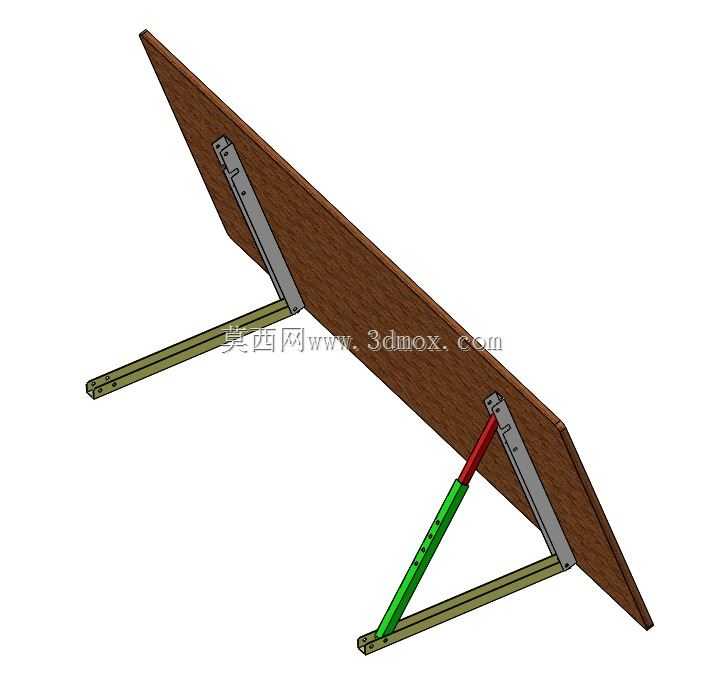

　　从结构设计思路来看，整套支撑采用三角形稳定受力架构，两根横向布置的底杆作为整个结构的承力基础，底杆端部设计有安装孔位，可以直接通过螺栓或者快装卡扣固定在地面、桌面或者其他基准平面上，不需要额外焊接固定，拆装转移都很方便。与台面连接的两个竖向铰接座，采用折弯钣金件加工而成，铰接座上设计有长圆形的连接孔，可以适配不同厚度的木质、塑料或者金属台面，安装时不需要对台面做高精度的孔位加工，容错空间充足。中间的角度调节组件采用气弹簧搭配多档位定位孔的组合设计，气弹簧主要承担角度调整过程中的助力作用，避免大尺寸台面调整时出现突然下坠的安全隐患，而调节杆上的多组定位孔，则可以在调整到目标角度后，插入快卸销实现硬连接锁止，相比单纯依靠气弹簧锁止的结构，承载能力提升40%以上，即使放置较重的工件或者物料，也不会出现角度偏移的问题。

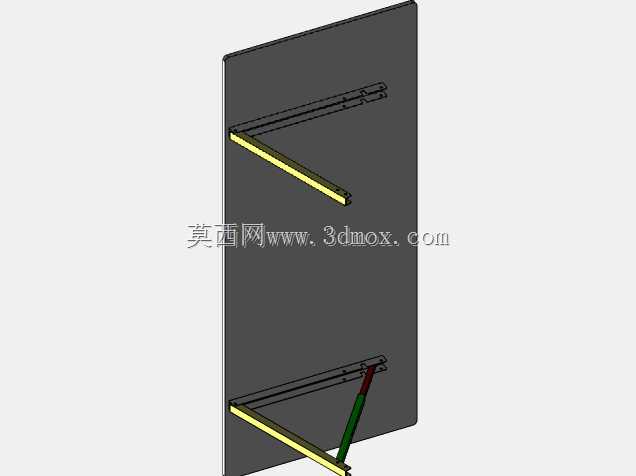

　　从安装边界尺寸来看，整套支撑完全收拢时，底杆与竖向铰接座处于平行状态，整体厚度不超过80mm，可以直接嵌入台面背部的预留槽内，收纳后不会额外占用空间，方便整体搬运和存储。当展开到最大支撑角度时，台面与水平面的夹角可以达到75度，最小支撑角度为15度，角度覆盖范围可以满足绝大多数斜向作业、展示的需求，单组支撑的额定承载能力可以达到80kg，常规尺寸的台面搭配两组该支撑结构，完全可以满足日常作业的承载需求。在细节设计上，所有铰接位置都采用带衬套的销轴连接，长期反复调整角度也不会出现铰接孔磨损松旷的问题，底杆的底部设计有橡胶防滑垫，即使不通过螺栓固定，在光滑的地面或者桌面上使用时，也不会出现支撑滑移的问题。调节杆的操作位置设计在人员站立时伸手可及的高度，调整角度时不需要弯腰或者探身到台面下方操作，单手就可以完成快卸销的插拔和气弹簧的解锁动作，操作逻辑简单，不需要专门的培训就可以快速上手。

　　从实际工况适配性来看，这套结构的所有金属构件都做了喷塑防锈处理，在车间多油污、多粉尘的环境下使用，也不会轻易出现锈蚀卡滞的问题，铰接位置预留有润滑脂注油孔，长期使用后可以直接注入润滑脂维护，不需要拆解整个结构。相比市面上常见的固定角度斜撑，这套可调结构不需要根据不同的倾角需求更换不同的支撑件，一套结构就可以覆盖多场景的使用需求，不管是作为工厂工位的辅助作业台支撑，还是作为户外展会的展示板支架，亦或是家庭装修时的临时板材作业架，都能快速拆装调整，不需要复杂的组装流程，普通作业人员借助基础的手动工具就可以完成整套结构的安装和调试。
