可调式Z型安装支架带杆端连接组件

　　这套构件属于设备安装类的连接固定组件，核心由Z型折弯安装板、带衬套的杆端铰接座、锁紧螺栓组件三部分构成，主要用于需要小范围角度调整、跨平面安装的设备连接场景，常见于小型自动化设备的管线固定、检测工位的传感器支架安装、小型工装的辅助定位连接，也可用于通讯设备内部的走线架与机架的连接固定，解决不同安装平面存在高度差、同时需要铰接调整角度的安装需求。

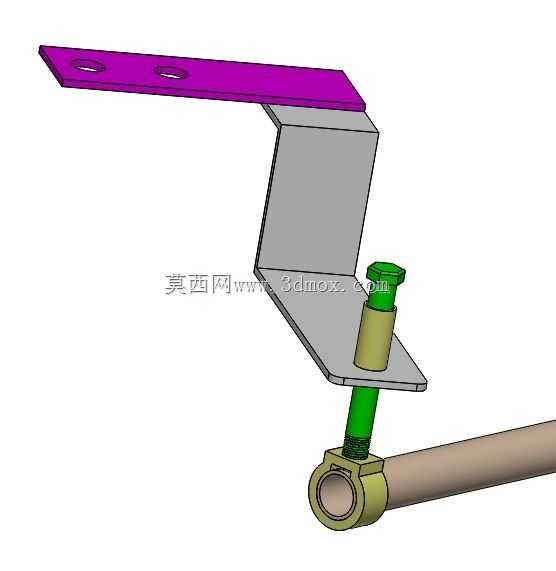

　　从结构设计逻辑来看，顶部的紫色安装板为平直冲压件，板上预留两个圆形安装孔，孔位间距按照常规的M4/M5紧固件安装标准预留，板厚选取1.5mm的冷轧钢板材质，在保证安装平面平面度的同时，控制整体构件重量，安装板边缘做了0.5mm的倒角去毛刺处理，避免安装过程中划伤操作人员或配套线缆。Z型折弯段的两个垂直折弯边做了R1的折弯圆角，避免折弯处应力集中导致的板材开裂，折弯的垂直高度根据常见的安装高度差设置为28mm，适配大部分小型设备内部的安装间隙需求，下方的水平安装板同样预留螺栓过孔，与杆端铰接座的安装孔位完全对齐。

　　下方的杆端铰接座采用铜基衬套内嵌的结构，衬套内孔直径为8mm，适配直径8mm的圆杆穿过，衬套与铰接座本体采用过盈压装配合，保证铰接转动时衬套不会随圆杆转动，减少铰接部位的磨损，延长构件使用寿命。连接上下部分的锁紧螺栓采用六角头带肩结构，螺栓杆部穿过下方水平板的过孔后，与铰接座上方的内螺纹孔旋合，螺栓与下方水平板之间设置了尼龙防滑垫圈，当需要调整铰接角度时，松开螺栓即可转动圆杆调整安装角度，调整到位后拧紧螺栓，即可通过垫圈的摩擦力锁定角度，避免设备运行过程中出现角度偏移。

　　安装边界方面，整套组件完全安装后的总高度为62mm，顶部安装板的总长度为72mm，宽度为18mm，下方铰接座的圆杆轴线距离Z型折弯垂直边的水平距离为22mm，安装时需要预留的最小操作空间为：顶部安装板上方预留10mm的紧固件操作空间，圆杆轴向两侧各预留15mm的安装调整空间，铰接座下方预留5mm的间隙避免与安装基面产生摩擦干涉。在实际选型使用时，需要注意顶部安装板的两个安装孔中心距为45mm，若安装基面的孔位不匹配，可现场配钻安装孔，不会影响构件的整体结构强度；铰接部位的最大允许调整角度为正负15度，超过该角度范围会导致螺栓锁紧力不足，无法可靠固定角度。

　　从实际使用的工况适配性来看，这套构件的表面处理采用静电喷塑工艺，顶部安装板的紫色喷塑层厚度控制在80μm，其余金属部件采用镀锌钝化处理，可适应常规的室内工业环境使用，在无强腐蚀的环境下，防锈时长可达3年以上；铰接部位的铜衬套自带润滑特性，日常使用无需额外加注润滑脂，减少后期维护工作量，若用于有频繁角度调整的工况，可定期在衬套与圆杆的配合面涂抹少量锂基脂，进一步降低磨损量。在结构强度方面，整套组件的最大静态承载能力为5kg，可满足小型传感器、轻量管线、小型操作附件的安装固定需求，不可用于重载部件的承重连接，避免折弯部位出现塑性变形导致安装失效。
