三轮式便携牵引连接转向行走机构

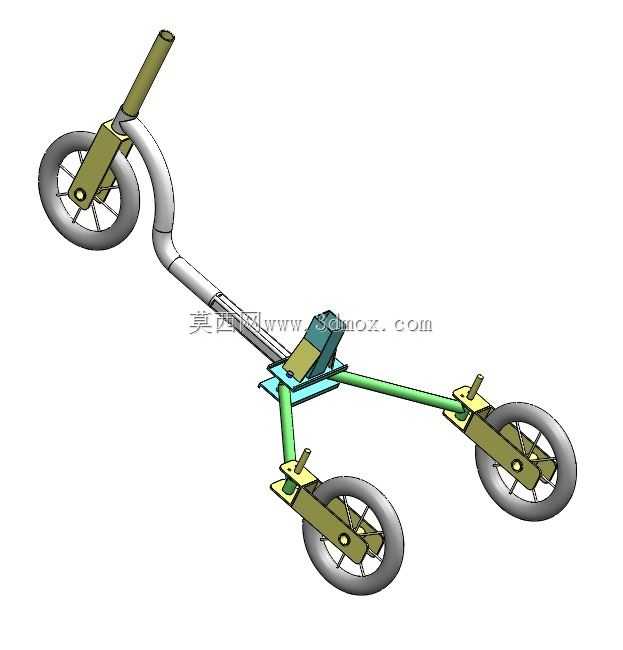

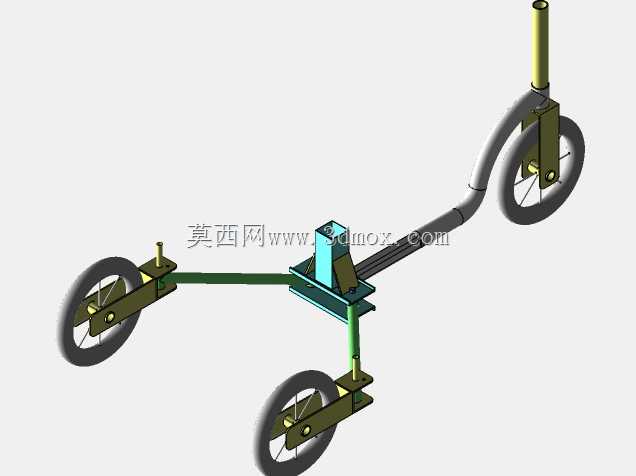

　　该行走牵引机构主要适配小型代步装置、便携拖挂载具的前端连接场景，可作为儿童滑板车附加拖挂、小型户外运载小车的牵引连接端使用，也可适配厂区内轻型周转料架的人工牵引接驳结构，解决小尺寸载具转向不灵活、牵引连接刚性不足的实际问题。从结构功能来看，整套机构采用单前轮搭配双后轮的三轮布局，单前轮通过弯管型转向立杆与牵引端连接，立杆上端预留标准管位安装接口，可直接插入对应尺寸的牵引握把或连接销，与前端牵引动力源完成快速对接；前轮转向节采用双侧夹板夹装轮轴的固定方式，轮轴与转向弯管之间保留足够的转动间隙，转向时前轮可随牵引方向自由偏转，最小转弯半径可控制在0.8米范围内，适配狭窄通道内的转向通行需求。双后轮采用对称式悬臂安装结构，

　　轮组固定支架向两侧水平延伸，每个后轮的安装座都预留了两个螺栓固定孔位，可直接与上方载物平台的底部框架完成锁附，支架与中间连接横梁采用焊接加螺栓紧固的复合连接方式，既保证整体结构的抗扭强度，也方便后期根据载物平台的宽度调整后轮轮距，常规适配的轮距范围在350mm到450mm之间，可承载最大120kg的静态载荷，动态牵引工况下载荷建议不超过80kg，避免轮组支架出现塑性变形。设计过程中优先考虑了机构的轻量化与易维护性，所有轮体均采用标准通用的小尺寸充气轮或实心橡胶轮，轮径统一为120mm，轮体损坏后可直接替换市售标准配件，无需单独开模定制；转向弯管采用无缝钢管弯折成型，弯折处做了圆弧过渡处理，避免应力集中导致的弯折断裂，

　　弯管壁厚选择2mm规格，兼顾结构强度与整体重量，整套机构不含轮体的自重控制在2.5kg以内，单人即可完成拆装与转运。安装边界方面，牵引立杆的上端接口外径为28mm，可适配同内径的标准圆管连接件，安装时插入深度不小于80mm，再通过横向贯穿的M8螺栓完成锁止，防止牵引过程中出现脱开风险；后轮安装座的固定孔位间距为60mm，孔位直径为8mm，与载物平台连接时建议加装平垫与防松螺母，应对颠簸路面的振动冲击。整套机构的传动逻辑完全依靠机械结构实现，无需额外加装阻尼或助力部件，牵引时转向动作完全跟随前端牵引端的施力方向，后轮仅做随动转动，没有额外的差速结构，在平整硬化路面上的牵引阻力极小，推行或牵引时的手感顺畅，不会出现卡滞或跑偏的问题。

　　针对户外使用场景，所有金属结构件表面都做了喷塑防锈处理，可应对常规雨天或潮湿环境的使用需求，轮轴部位预留了润滑脂加注间隙，长期使用后可直接加注润滑脂降低转动摩擦，延长轮组的使用寿命。在实际选型适配时，若用于载重量更大的场景，可通过加厚连接横梁板材、更换大尺寸轮组的方式提升承载能力，原有安装孔位与连接接口可保持通用，无需对整体结构做颠覆性修改，具备较好的改装拓展性。
