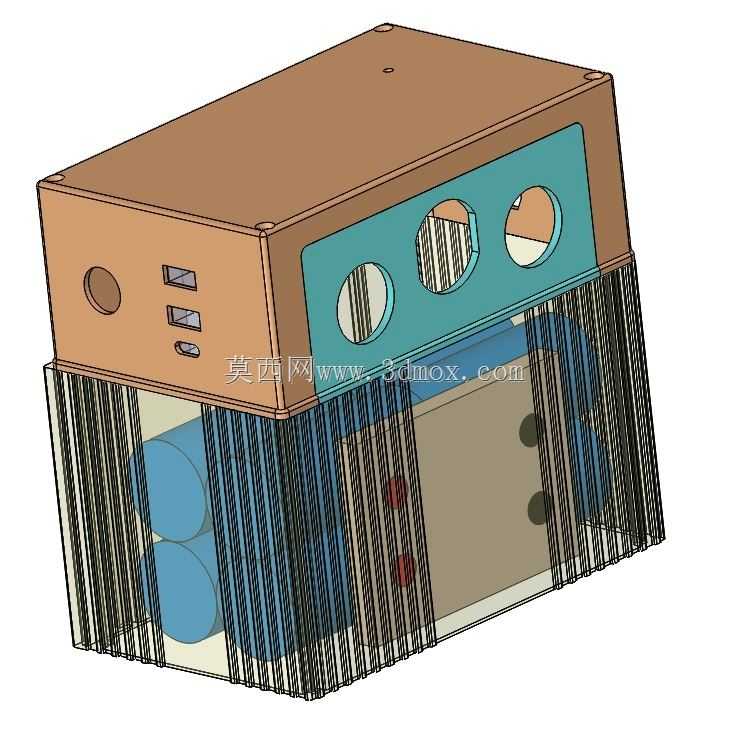

从结构设计角度拆解这套壳体方案,首先要明确它的落地场景——这类带半透明视窗与密集散热格栅的壳体,大多用于桌面级小型通讯中继、信号转换类设备,或是实验室环境下的小型数据采集终端,日常会放置在操作台架、设备机柜的浅层安装位,周边往往伴随其他弱电设备,因此壳体的安装边界、接口朝向都要适配密集排布的弱电布线环境。先看外形与安装边界的考量,整体采用近似长方体的构型,顶部为封闭的平整盖板,预留的细小定位孔用于盖板与主体框架的螺丝锁附,安装时顶部可预留不小于5mm的操作空间用于后期开盖维护,底部的格栅区域向下延伸,整体高度方向的安装间隙需要预留足够的通风余量,避免格栅进风面被遮挡。侧面预留的圆形开孔与矩形开槽,分别对应电源接口、

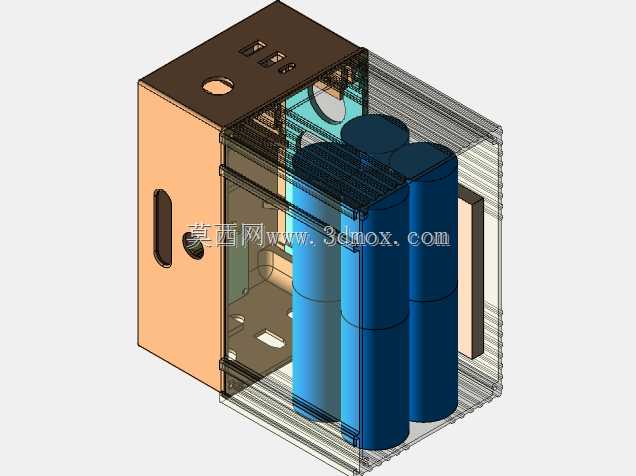

通讯数据接口的安装位,接口朝向设备侧方,适配桌面布线时线缆从侧方走线的需求,不会因为线缆弯折占用设备前方的操作空间。再看功能特性的设计逻辑,下半部分的密集竖向格栅并非装饰结构,而是对应内部发热元件的散热风道,从半透明视窗能看到内部预留了圆柱形元件的安装位,这类元件通常是储能电容或是电源模块,工作时会产生持续热量,竖向格栅形成的自然对流风道,可以让冷空气从格栅下部进入,带走元件热量后从上部缝隙排出,无需额外加装散热风扇就能满足低功耗设备的散热需求,同时格栅的筋条宽度与间隙经过匹配,既保证通风量,又能阻挡较大的杂物落入壳体内部,避免内部电路短路。正面的蓝绿色面板上预留三个圆形开孔,是对应状态指示灯或是调节旋钮的安装位,
面板采用嵌入式安装结构,与主体框架通过卡扣或是小螺丝固定,后期维护时可以单独拆下这块面板,无需拆开整个上盖就能完成指示灯、旋钮的更换调试。内部的安装位做了分层设计,靠近格栅的下层区域放置发热较大的电源类元件,上层靠近封闭盖板的区域放置主控电路板,这样的分层布局既可以让发热元件更靠近散热风道,又能避免主控板受到热量烘烤,延长核心电路的使用寿命。设计思路上,这套壳体没有采用复杂的曲面造型,全部采用平直的钣金拼接结构,加工时可以通过激光切割下料、折弯成型的工艺快速制作,不需要开模,适合小批量的定制类通讯设备使用,能有效缩短产品的开发周期。壳体的边角做了小圆弧过渡,避免安装维护时锋利的钣金边角划伤操作人员,
同时各个拼接面的止口结构做了错位设计,拼接后可以达到基础的防尘效果,适配室内干燥环境下的使用需求。侧面的圆形开孔除了接口安装之外,还预留了接地柱的安装位置,符合弱电通讯设备的安全规范,避免设备外壳积累静电干扰内部信号传输。从安装适配性来看,壳体底部没有做突出的支脚,既可以直接平放在操作台面上,也可以通过侧面的安装孔固定在标准机柜的立柱上,适配两种不同的安装场景,不需要额外制作安装转接件。内部的元件安装柱都预留了标准的自攻螺丝孔位,不同尺寸的电路板可以通过调整安装柱的固定位置来适配,不需要重新加工壳体结构,具备一定的通用适配能力。格栅部分的筋条采用等距排布,既保证了结构强度,不会因为开孔过多导致壳体框架变形,又最大化了通风面积,在自然对流的散热条件下,能让内部温升控制在电子元件允许的工作范围内。正面面板的颜色区分并非单纯的外观设计,而是通过颜色差异让操作人员快速识别操作区域,调节旋钮与指示灯集中在同一块面板上,日常巡检时不需要绕到设备侧面就能查看设备运行状态、完成参数调节,提升日常操作的便利性。
