通讯设备内置安装固定壳体结构设计

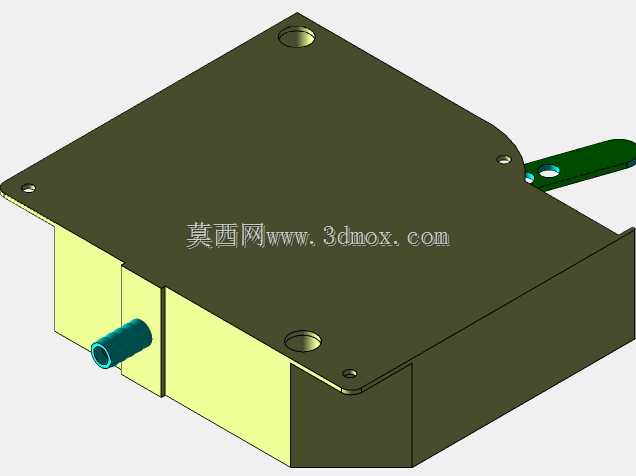

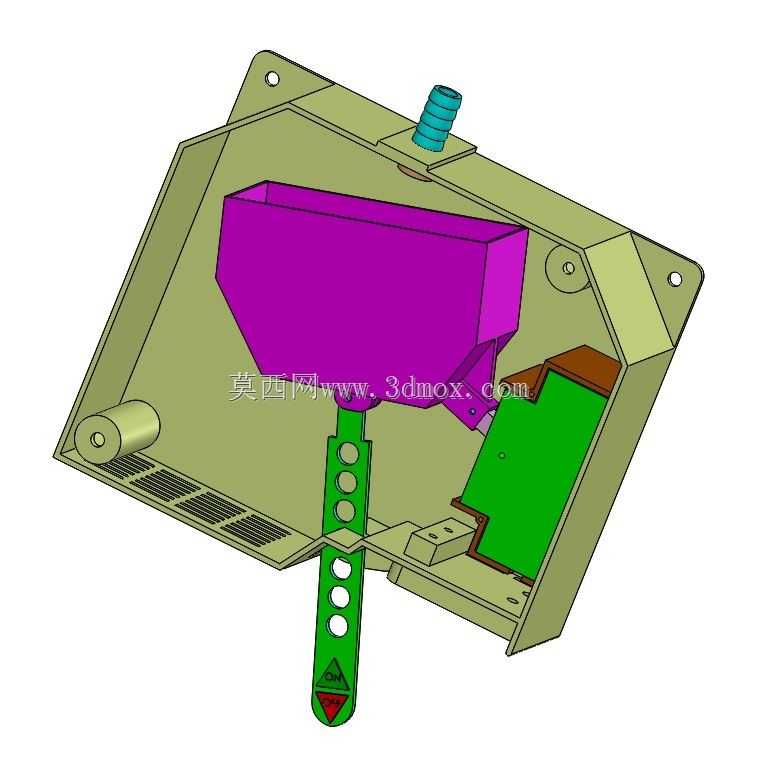

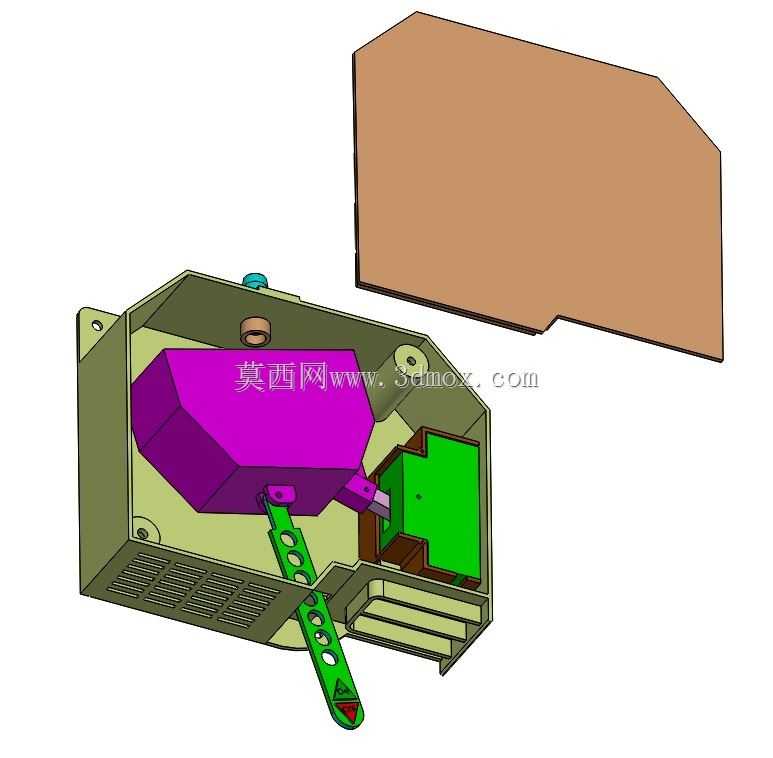

　　在户外通讯终端、小型信号传输设备的结构设计环节，壳体的安装适配性与内部组件排布合理性，直接决定设备长期运行的稳定性。本次呈现的结构方案，针对壁挂式、嵌入式安装的小型通讯设备开发，核心解决狭小安装空间内多组件集成、走线规整、防护等级达标这几个工程实际痛点。从结构布局来看，壳体采用带翻边的盒式基座设计，基座四角预留沉头安装孔，可直接通过膨胀螺丝或自攻螺钉固定在墙面、设备舱内壁等安装面，翻边做了15度斜角过渡，既可以提升壳体整体抗形变能力，也能避免安装时锐边划伤操作人员。基座内部做了分区式限位结构，紫色区域为核心功能模块的安装腔，腔体内壁预留0.2mm的装配公差带，可适配灌封处理后的通讯主板模块，腔体边缘设置三个定位凸台，

　　装配时模块可直接卡入凸台完成预定位，后续只需在凸台预留的孔位打螺丝即可完成固定，无需额外制作定位工装，能有效缩减产线装配工时。绿色区域为外接接口与走线通道，通道内设置多组带圆孔的固定弹片，不同孔径的圆孔可分别适配电源线、信号传输线、天线馈线的走线固定，弹片采用一体化弯折成型，装配时可直接将线缆卡入对应圆孔，无需额外使用扎带固定，弹片末端设置三角标识块，可作为线缆插接到位的视觉判断基准，避免产线装配时出现线缆虚插、走线错位的问题。基座上方的蓝色螺纹接头为防水进线接头，采用标准G1/4管螺纹设计，可直接适配市面通用的防水格兰头，户外安装时可实现IP65级的进线防护，避免雨水、灰尘顺着线缆缝隙进入壳体内部。基座一侧的圆柱形铰接结构，

　　可适配设备上盖的翻转开合，铰接轴孔做了铜套镶嵌设计，频繁开合维护时不会出现塑料孔位磨损松旷的问题，铰接位旁设置多组长条形通风栅，栅条倾斜45度排布，既可以保证壳体内外空气流通，避免核心模块长时间工作积热，也能防止外部飞溅的水滴直接进入壳体内部。从安装边界来看，整个壳体基座的安装孔位间距符合常规弱电设备安装的通用孔距标准，可直接适配现有市面上多数通讯设备安装背板、壁挂支架的孔位，无需重新在安装面打孔，适配改造场景的安装需求。壳体壁厚根据不同区域受力情况做差异化设计，安装孔位周边壁厚加厚至3mm，保证螺丝锁附时不会出现柱位开裂，非受力区域壁厚控制在1.8mm，在保证整体结构强度的前提下尽可能控制壳体自重，

　　降低壁挂安装时对安装面的承重要求。内部走线通道与功能模块腔体之间设置挡边结构，可避免线缆在壳体内晃动时触碰核心模块的发热元件，也能在模块做灌封处理时阻止灌封胶流入走线通道影响后续线缆维护。整个结构在设计时充分考虑注塑成型的工艺性，所有转角位置都做了R0.5以上的圆角过渡，避免注塑时出现应力集中导致的壳体开裂，壳体外侧设置均匀分布的加强筋，筋位厚度控制在壁厚的0.6倍，避免注塑成型时出现表面缩痕，影响外观与装配精度。在实际工程应用中，这类壳体结构可广泛用于楼道信号放大器、小型物联网网关、户外环境监测通讯终端等设备，既可以作为独立设备的外壳使用，也可以作为大型通讯机柜内部的子模块安装支架，适配不同场景的安装需求。结构设计时预留了足够的改装余量，用户可根据自身搭载的模块尺寸，对内部的限位凸台、固定弹片位置做小幅调整，无需重新制作整套壳体模具，能有效降低小批量定制场景的开模成本。
