飞机襟翼控制操作盒三维结构设计

　　该襟翼控制操作盒属于民用及通用航空器座舱内的飞控辅助操作终端，主要部署在驾驶舱中央操纵台、侧方仪表板或机务训练模拟台的预留安装位中，核心作用是为机组提供襟翼收放的手动操作通道，同时反馈襟翼系统当前的工作状态。在实际航线运行场景里，飞行员起飞前会通过该装置将襟翼放置到起飞卡位，进近阶段切换至着陆卡位，巡航状态下收回至零位；当自动襟翼驱动回路出现异常时，面板上的手动冗余接口可作为备用操作路径，配合机务人员完成地面襟翼动作测试与故障排查，在飞行训练模拟器中，该操作盒还会与飞控仿真系统联动，还原不同卡位下的气动操纵反馈。

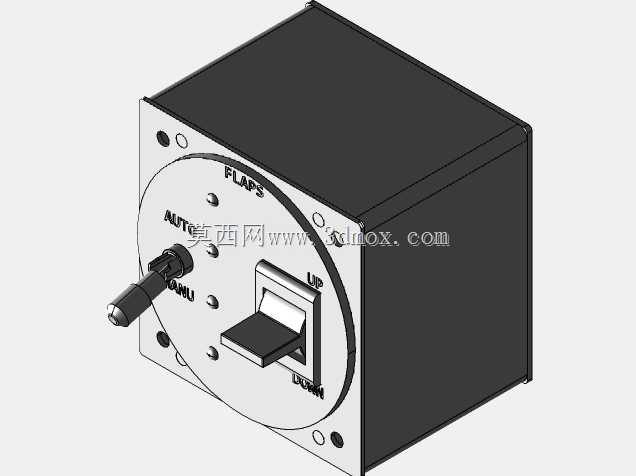

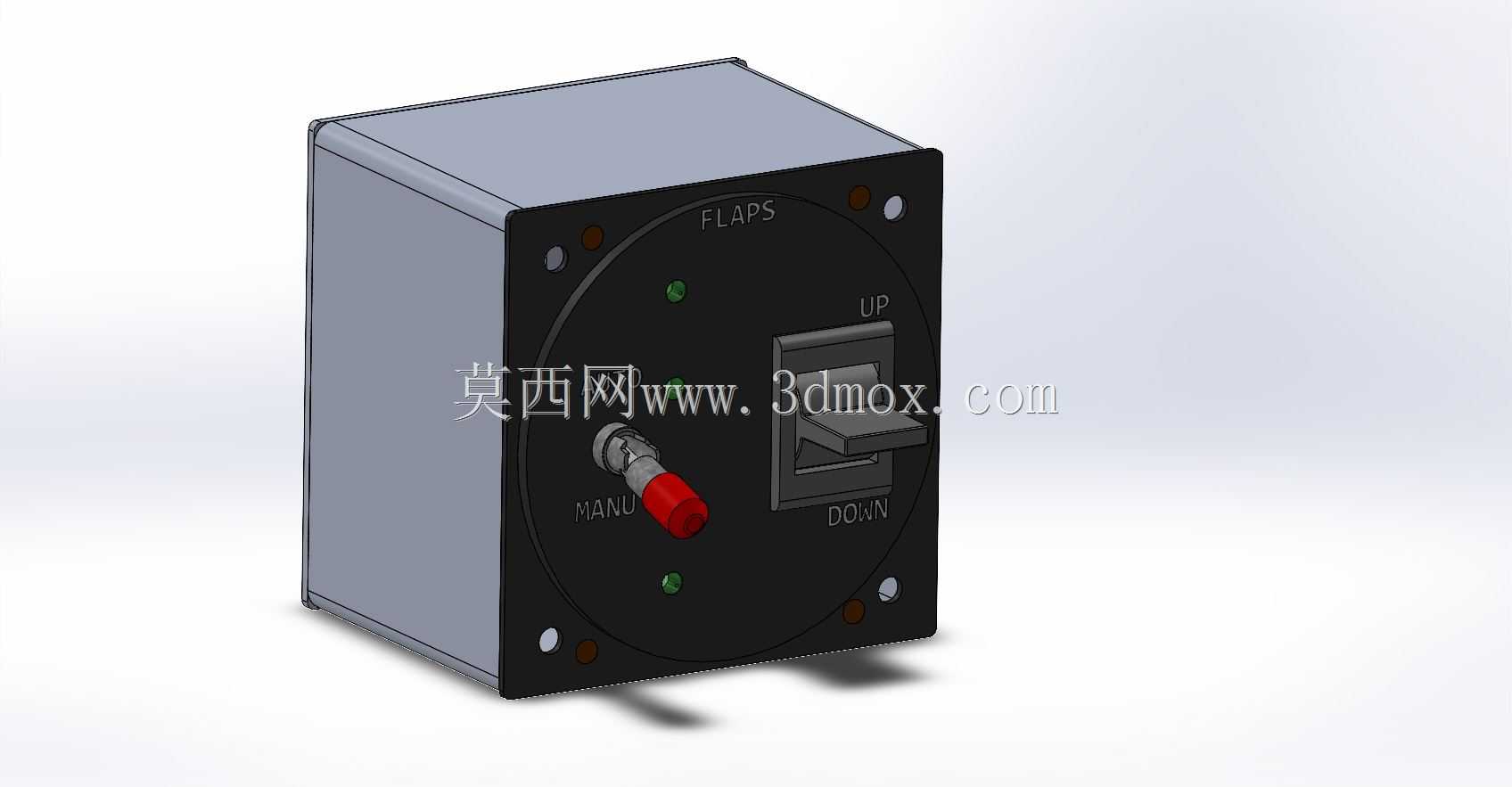

　　从功能布局来看，操作面板正面设置了带UP、DOWN标识的拨动式收放开关，开关档位带有清晰的机械卡位阻尼，避免飞行过程中因座舱振动出现误触偏移；面板侧边设置的红色手动控制旋钮带防滑滚花纹理，旋钮端部做了醒目的红色色标处理，机组在低光照座舱环境下也能快速识别操作位。面板上分布的多枚状态指示灯分别对应襟翼不同卡位、系统故障、手动模式激活等状态，灯位旁预留了字符标识区域，FLAPS字样标注在面板上部核心区域，所有操作元件的排布遵循座舱人机工效原则，常用的收放开关布置在飞行员拇指自然覆盖的操作半径内，不常用的手动接口布置在侧方，降低误操作概率。

　　结构设计层面，整个控制盒采用封闭箱式壳体，主体外壳为规整的长方体钣金折弯焊接结构，外壳边角做了小圆弧过渡，既避免锐边划伤操作人员，也能提升壳体整体抗扭刚度。前面板为独立的圆形安装法兰盘，法兰盘上沿圆周均匀布置了多枚安装沉孔与定位销孔，安装时可直接从仪表板正面穿入预留开孔，通过背部螺母锁紧固定，安装法兰与仪表板贴合面预留有密封垫安装槽，可加装橡胶密封垫阻挡座舱内的灰尘、泼溅液体进入盒体内部。盒体内部预留了充足的走线空间，开关、指示灯、旋钮的接线端子全部朝向盒体背部，背部预留航空插头安装位，外部线束通过快插航空插头与盒体连接，机务拆装时无需逐根拆线，大幅缩短机载设备的维护更换时间。

　　安装边界方面，箱式主体的进深尺寸适配常规座舱仪表板的后部预留空间，不会与操纵台内部的其他线束、管路发生干涉；圆形前面板的外径覆盖仪表板开孔边缘，安装孔位的节圆直径符合通用机载设备的安装尺寸规范，可直接替换同规格的老旧襟翼控制盒。壳体材料选用轻量化铝合金板材，表面做黑色阳极氧化处理，前面板做黑色哑光喷塑，避免座舱强光下产生反光干扰飞行员视线；所有操作元件的防护等级满足机载设备的环境适应性要求，可耐受飞行过程中的温度交变、振动冲击，长期使用不会出现开关松旷、指示灯接触不良的问题。建模过程中完整还原了内部元件的装配关系，开关的拨动行程、旋钮的旋转卡位、指示灯的安装高度都按照实际元件的尺寸参数搭建，结构工程师可直接基于该模型完成安装开孔校核、人机操作验证，也可作为机载实训设备的结构设计参考。
