嵌入式多格条状状态信号指示面板

　　这款条状多格状态指示器主要面向通讯机柜、工业控制柜、嵌入式设备面板以及小型电子整机的状态可视化需求，在实际设备中承担多路信号集中显示的作用。设备正面采用窄长矩形布局，面板中部纵向排列多段独立显示窗口，每一格可对应一路通道的工作状态、告警信息或电平反馈，运维人员在巡检时无需打开柜门，即可通过面板上的亮灭、颜色或分段位置快速判断通道运行情况。

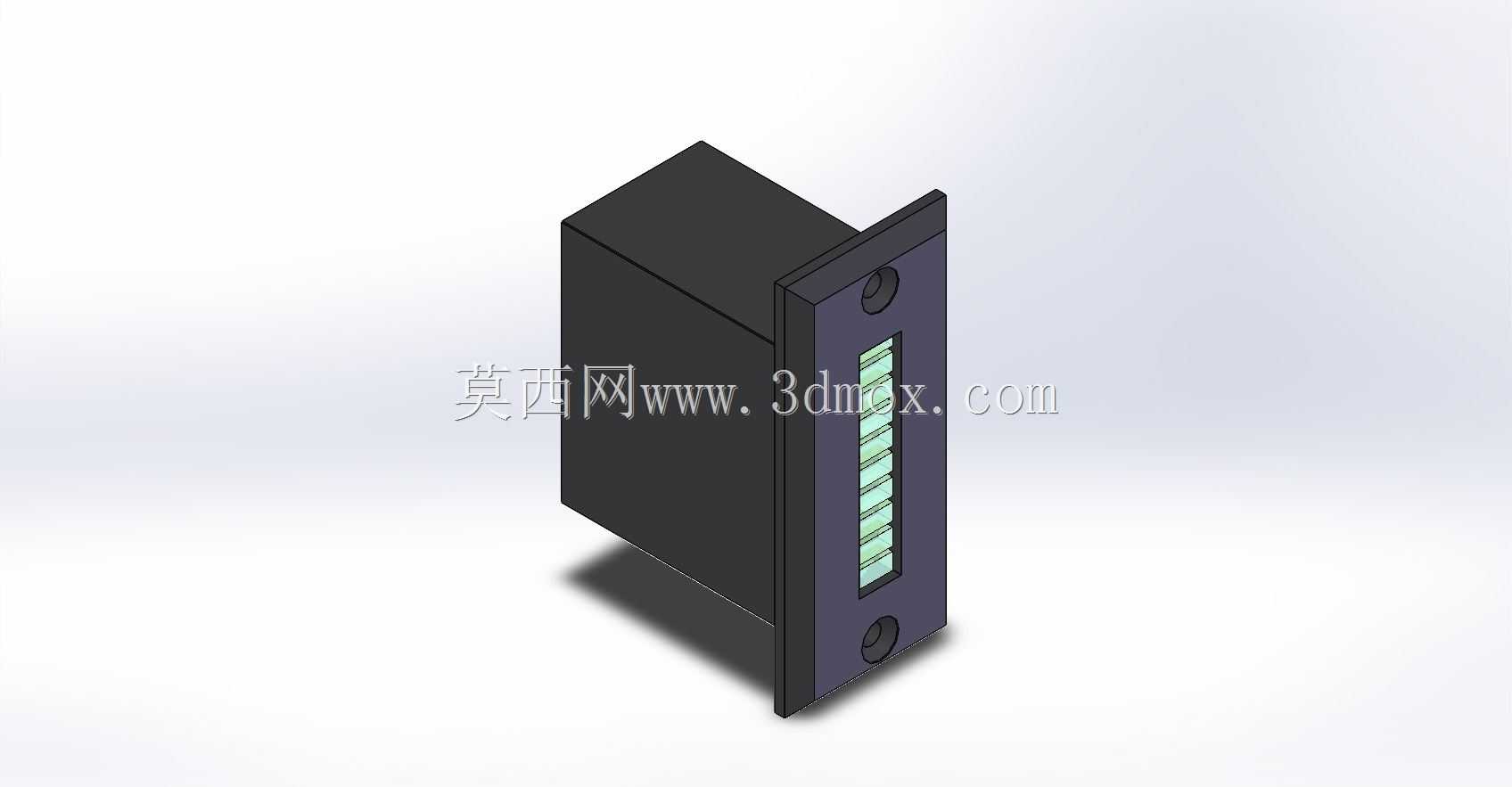

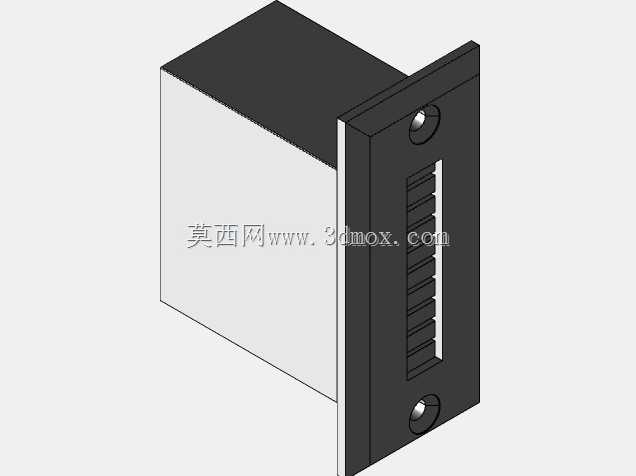

　　从结构形态看，产品由后部主体壳体与前部安装法兰两部分组成。后部为近似长方体的容纳腔体，用于布置内部灯板、导光结构、接线或插接组件；前部法兰略宽于主体，形成嵌入式安装时的贴合止挡面。法兰上下位置设置安装孔，可通过螺钉将整机压紧固定在面板开孔侧，安装后正面外露区域整齐，后部腔体沉入设备内部，能够有效节省柜内纵深空间。这种结构在通讯终端、测试仪器、6S管理工位看板以及小型控制盒中较为常见，尤其适合面板空间紧张、又需要同时呈现多路状态的场合。

　　建模时需要重点处理前后两部分的装配关系。后部壳体的外轮廓决定了面板开孔尺寸，设计中应保证壳体与开孔之间留有合理装配间隙，同时避免间隙过大导致安装后松动。前法兰的外形尺寸则决定外露边界，法兰背面需要与设备面板表面贴合，若面板存在喷涂厚度或贴膜厚度，应在止挡面尺寸链中预留补偿量。上下安装孔的中心距、孔径与螺钉规格需要匹配，孔位周边应保留足够的承压面积，避免拧紧时法兰边缘变形。

　　显示区域采用长条开窗形式，多段小窗口沿竖直方向均匀分布，窗口之间保留分隔筋，既可以遮挡内部灯珠边界，也能提升前面板的整体刚性。导光或透光件嵌入前面板凹槽内，正面与外框保持平齐或略微内缩，可减少搬运、擦拭过程中对透光面的划伤。外框两侧实体区域较窄，建模时应注意壁厚过渡，避免在安装孔附近出现应力集中；后部壳体与前面板的结合处可采用卡扣、螺钉或超声波焊接结构，具体形式取决于量产装配工艺与后期维护需求。

　　在安装边界方面，这类指示器通常从设备面板前方或后方装入，再通过法兰或卡簧固定。三维布局时不仅要关注产品自身长宽高，还要核对后部腔体在柜内的避让空间，尤其是后方接线端子、线束弯曲半径、插接件插拔行程以及相邻模块之间的安全间隙。若设备内部存在发热元件，应避免将指示器后部紧贴功率器件，防止塑料壳体长期受热变形；若用于通讯机架，还需考虑整机插拔维护时，指示器正面不能突出面板过多，以免影响导轨安装或相邻设备并柜。

　　功能设计上，多段显示窗口可根据电路定义为电源、运行、通讯、故障、备用通道等不同指示内容。结构工程师在建立外观模型时，需要与电气设计同步确认窗口数量、单格尺寸、灯珠间距以及透光材料颜色。窗口过窄会降低远距离识别效果，窗口过宽则会压缩法兰强度区域；分段间距过小会造成灯光串扰，间距过大又会使整体面板高度增加。因此在外形比例上，需要在识别清晰度、结构强度和安装空间之间取得平衡。

　　模型细节还应体现真实产品的工艺特征。前部面板边缘可设置轻微倒角，去除锐边并提升握持与安装安全性；安装孔周围可做小凸台或沉位，使螺钉头安装后不干涉外部门板或透明罩；后部壳体侧壁可根据需要增加浅筋，用于增强腔体刚性或引导内部电路板装配。对于需要批量生产的结构，壁厚应尽量保持均匀，转角处采用圆角过渡，减少注塑过程中的缩水、内应力和填充不足问题。

　　在整机设备应用中，该指示器虽然属于小型人机界面部件，却直接影响设备状态读取效率。清晰的分段显示、可靠的嵌入式固定、紧凑的后部腔体以及合理的安装孔布局，是这类产品结构设计的核心。通过三维模型可以提前检查面板开孔、法兰贴合、螺钉装配、内部线束走向和相邻元件干涉情况，从而在样机加工前发现尺寸链问题，降低后续打样返工概率。
