车载仪表板嵌入式绿色状态指示灯

　　车载仪表总成在做面板布局时，状态提示灯往往是人机交互里最容易被忽略、却直接影响驾驶反馈的小部件。这个带圆柱壳体的绿色LED指示灯，主要面向仪表板、控制盒、操作台面板上的开孔安装场景，用来呈现电源接通、功能激活、故障告警或运行状态等信息。

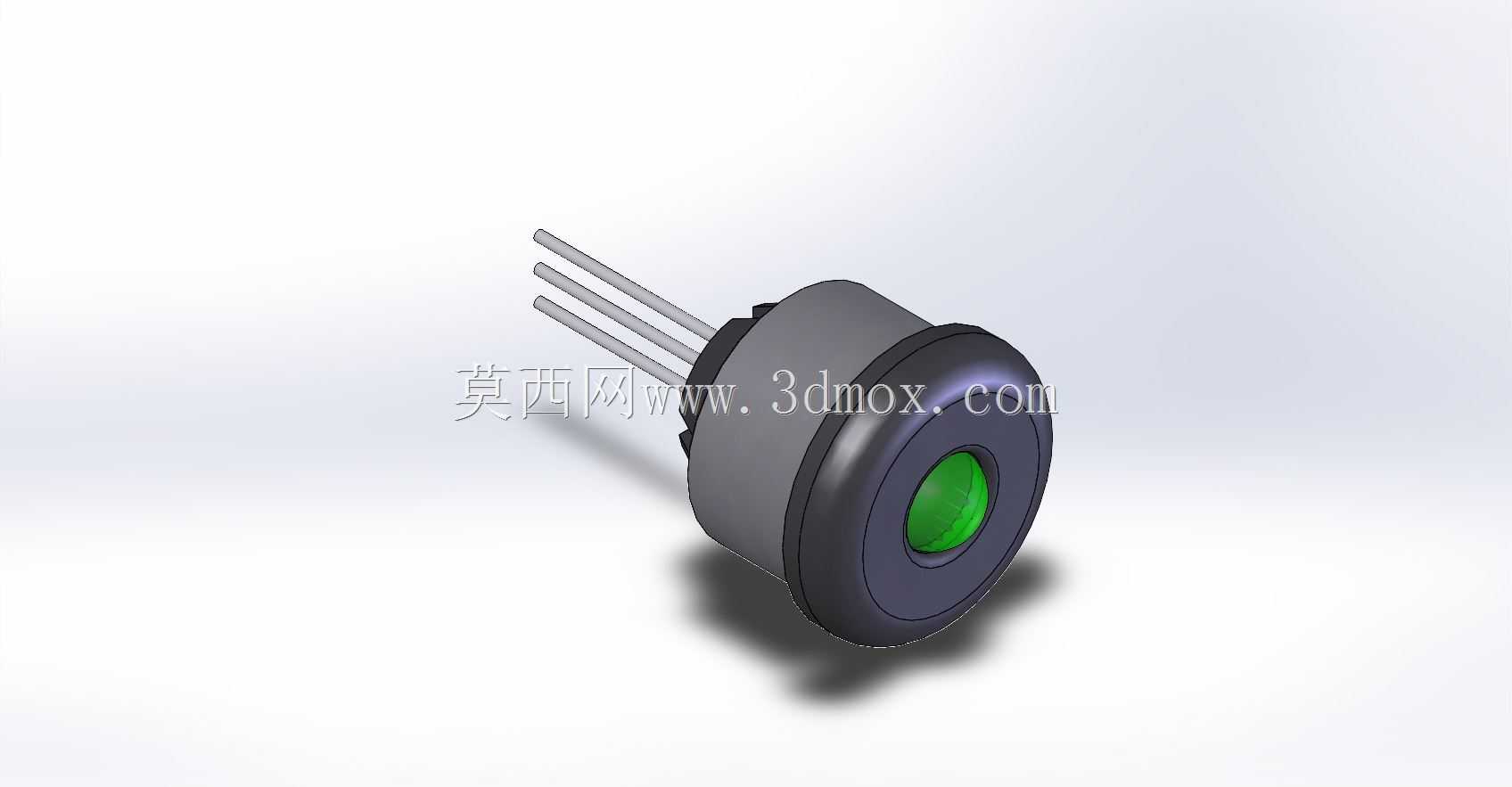

　　从结构上看，灯体采用前端带限位台阶的圆柱外形，前端为深色遮光外圈，中心保留绿色透光区域。遮光圈的作用不只是装饰：它能够约束发光面的可视范围，减少侧向杂光在面板表面扩散，避免夜间驾驶时多个指示灯之间产生光晕干扰。中心绿色透镜区域对应常规“正常、接通、运行”类信号语义，驾驶员在扫视仪表时可以快速识别，不需要长时间注视。

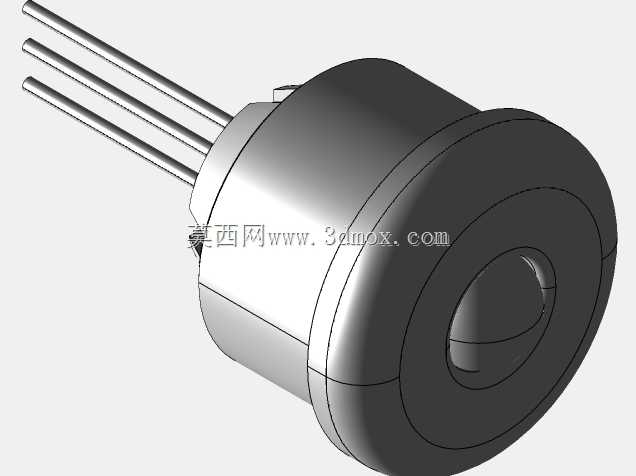

　　后部伸出三根金属引脚，说明该件并非简单的装饰灯，而是按可焊接、可接线的电子元件思路建模。引脚保持平行排布，间距与小型三脚LED器件的装配习惯相匹配，既方便在PCB上定位，也便于结构工程师在仪表板内部校核走线空间。实际装配时，引脚需要穿过电路板或转接支架，焊接后由前端壳体与面板开孔共同确定灯体位置；若面板与PCB之间存在高度差，则应在设计中增加灯座、护套或固定胶圈，避免车辆振动导致引脚承受持续弯矩。

　　外形边界方面，圆柱主体适合圆形面板孔安装，前端法兰直径大于筒体直径，能够形成轴向限位。建模时需要重点控制三个尺寸：一是前端最大外径，它决定面板开孔周围的避让范围；二是筒体插入深度，它影响仪表板外壳与内部电路板之间的最小距离；三是引脚长度和末端位置，它关系到焊接面高度、波峰焊通过性以及后期检修空间。若该灯用于厚面板或带泡棉隔光层的仪表罩，筒体有效插入长度应按面板总厚度重新校核，不能只看前端外观。

　　安装思路上，这类指示灯通常采用前装方式：灯体从面板正面或背面装入预设圆孔，前端遮光面与仪表板字符区域对齐，后部通过卡扣、橡胶座、螺纹环或点胶固定。对于振动较强的工程机械、农用车辆或改装设备，单纯依靠引脚承托并不可靠，应让壳体承担机械定位，引脚只承担电气连接。面板背后还可设置遮光筒或黑色隔光筋，把相邻灯珠的光线隔开，使绿色点亮区域边界更清晰。

　　在功能设计上，绿色LED适合表示系统就绪、充电正常、辅助功能开启等低紧急度信息；如果同一面板还布置红色、黄色告警灯，则应在三维布局阶段同步检查灯间距、字符高度和视线角度。灯面不宜高出面板过多，否则容易在强光下形成反射，也可能被清洁或装配过程碰伤；但也不能完全沉入孔内，否则侧向可视角度会明显下降。较合理的方式是让前端透镜略低于或齐平于装饰圈，由外圈形成保护。

　　建模时，前端透镜、深色外壳、圆柱筒体和三根引脚应分别保留独立结构特征，方便后续做材质区分与干涉检查。透镜部分可按半透明绿色材质处理，外壳按深色哑光塑料或橡胶质感处理，引脚则按金属镀锡件处理。结构评审中还要关注引脚根部与塑料壳体的过渡区域，这里在插拔、焊接热影响和振动载荷下最容易出现应力集中，若用于量产件，通常需要在根部增加包胶或加强凸台。

　　整体来看，这个模型适合用于仪表板状态指示区的布局验证、面板开孔设计、PCB间距校核以及人机交互效果展示。它的尺寸虽小，但在装配链上同时牵涉面板、电路板、遮光结构和焊接工艺，设计时不能只把它当作一个发光圆点处理。
