工业嵌入式数显测控终端外观结构

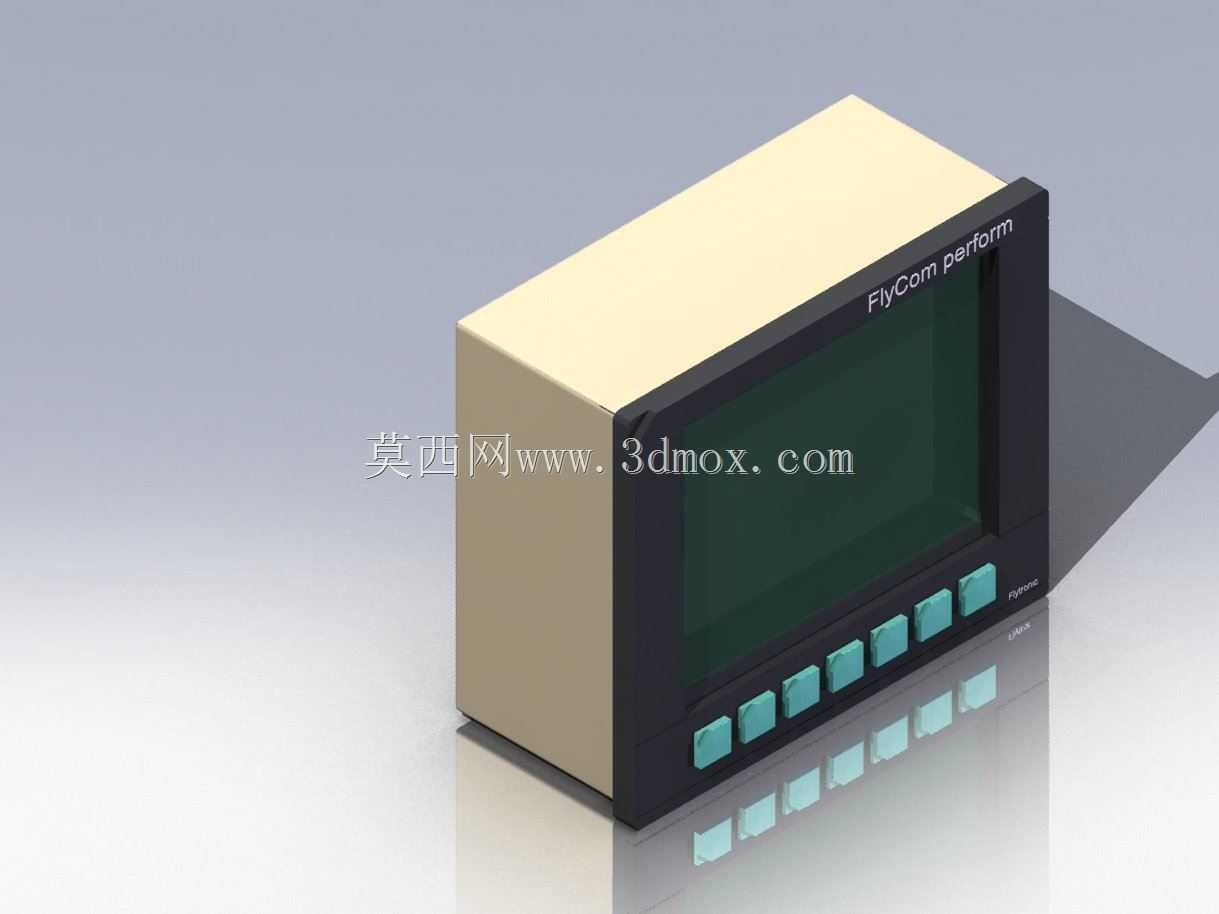

　　这款嵌入式数显测控终端的结构建模，重点还原了面板式工业仪表在柜体安装场景中的真实形态。设备主体采用长方体箱式布局，前端为深色操作显示面，后部壳体延伸进入控制柜内部，整体轮廓适合在标准面板开孔中完成嵌装。前端区域集中布置显示屏与操作按键，屏幕占据面板上部主要面积，下方横向排列六枚方形操作键，按键略微凸出面板表面，便于现场人员在设备运行状态下进行参数查看、菜单切换、数值确认和功能复位。

　　从现场使用角度看，这类终端常布置在生产线控制柜、设备操作箱、试验台架或小型自动化机组的正面，操作人员无需打开柜门，即可通过透明观察区读取运行数据，并借助按键完成阈值设定、通道切换和状态确认。前面板与后壳之间形成明显的安装分界，设计时需要重点校核面板外露高度、柜体内部进深以及接线端子预留空间，避免门板闭合后与内部线槽、端子排或其他电气元件发生干涉。

　　外观处理上，前框采用深色哑光质感，能够降低车间照明在显示区域形成的反射；后壳为浅色系封闭箱体，表面保持简洁，没有多余凸起，有利于在密集柜内布置。屏幕区域略低于边框，形成一定的防护台阶，按键与面板之间保留均匀间隙，既体现装配公差，也为实际产品中的按键回弹、防尘密封和面板贴膜预留结构空间。模型对前框厚度、侧边倒角、按键排布和壳体转折关系均有明确表达，可用于面板开孔校核、人机界面布局评审以及成套设备三维布置。

　　安装边界方面，前端面尺寸决定柜门或控制箱面板的开孔范围，后壳宽度和高度通常略小于前框，以便从柜前推入后通过卡扣、压块或螺钉固定。进深尺寸需要结合柜内走线弯曲半径、连接器插拔距离和维护空间综合考虑；若后方布置插头，应在模型阶段预留接线手位，不能只按壳体本体长度估算。面板底部按键区与屏幕区的比例关系，也直接影响操作者站立或坐姿下的识别与按压舒适度。

　　结构设计思路上，该类产品并不追求复杂外部运动机构，而是强调嵌入式安装的边界清晰、前面板人机交互集中、壳体内部可容纳电路板和显示模块。三维建模时，前框、后壳、显示窗、按键和标识区域分别建立实体关系，能够帮助工程师检查装配层次：前框承担外观与防护作用，后壳承担容纳和固定作用，按键区需要与内部微动开关或薄膜按键位置对应，显示窗则要保证屏幕可视范围不被边框遮挡。

　　在成套设备集成中，这类数显终端往往与按钮、指示灯、PLC、传感器和继电器共同构成操作界面。将其放入柜体总成后，可以检查面板元件之间的间距是否满足手指操作，检查屏幕高度是否符合观察视线，还能验证柜门开启时终端后部是否与线槽、导轨元件冲突。对于需要做设备宣传展示、安装说明书配图或结构方案评审的场景，该模型能够直观呈现仪表的正面交互关系和箱式嵌入特征，为后续细化壳体壁厚、固定耳、密封结构和背部接口提供可靠的外形依据。
