多层环形框架式置物支撑钢架结构

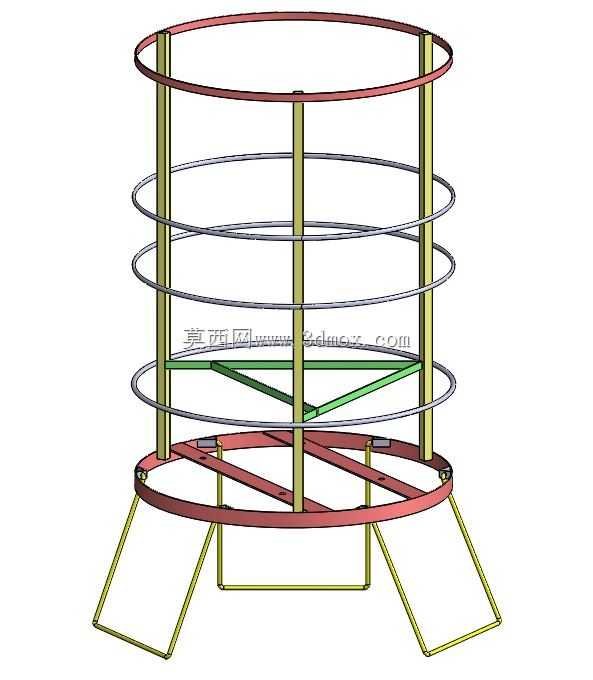

　　这套环形框架支撑结构在三维建模阶段就把现场安装边界和承载逻辑放在首位，整体采用上下两组环形端框配合多根竖向立柱的笼式布局，底部再延伸出斜撑支腿形成落地支撑，属于典型的开放式圆柱空间承载骨架。从实际用途看，这类结构常见于需要围绕中心轴线分层布置物件的场合，比如车间内圆形工位的物料暂存、户外天线及信号设备的外围防护围挡、实验装置中环形管路与线缆的分层敷设托架，也可作为旋转工作台、烘干腔体、养殖笼具或展示展台的内部承力骨架。

　　设计思路上没有采用封闭筒体，而是用离散的环圈和立柱拼出通透的圆柱轮廓，这样做的直接好处是风阻小、重量轻，操作人员从任意角度都能观察到框架内部的设备运行状态，后期检修时手和工具可以直接从环圈间隙伸入，不必拆卸大面积护板。竖向立柱沿圆周均布，承担主要的轴向压力和弯矩；中间几道水平环圈一方面把长立柱分段约束，显著降低立柱的自由长度，避免细长压杆失稳，另一方面充当分层置物的依托面，托盘、网板或卡箍都可以固定在环圈上。环圈与立柱的交接处是受力关键节点，建模时保证了杆件轴线尽量汇交，减少偏心扭矩，实际加工中这些位置适合采用满焊连接或加装角码补强。

　　底部结构是整个框架的设计重点。下端环形框没有直接落地，而是通过数根向外倾斜的支腿把支撑点外扩，形成比筒体直径更大的支撑多边形。支腿外撇之后，整机的重心投影落在支撑面中心，抗倾覆能力明显提升，遇到侧向风载或人员倚靠时不容易翻倒。底框内部还布置了交叉的斜向拉杆，把圆形底框分割成三角形稳定单元，圆环受径向力时容易发生的椭圆变形被这些拉杆有效抑制。中间高度位置同样设置了三角形横撑，三根撑杆从中心区域辐射连接到环圈，既可以作为中心竖管或主轴的安装定位基准，也能在框架中部形成一个刚性平台，用来放置较重的核心部件，避免载荷全部悬挂在外圈导致环圈下垂。

　　从外形尺寸与安装边界看，整体轮廓为直立圆筒加底部外扩支腿，运输时可以拆分为环圈、立柱、支腿若干杆件单元，单件长度可控，便于装箱和现场拼装；现场只需要保证支腿落点所在的地面平整，几个支撑点处于同一水平面，框架就能竖直就位。如果用于固定设备，可在支腿底端焊接底板并打膨胀螺栓与地面连接；如果需要频繁移动，则可在支腿下端加装脚轮。框架内部的通透空间利用率很高，中心区域没有多余遮挡，适合穿设电缆、风管或布置旋转机构；分层环圈之间的间距可以根据存放物的高度灵活调整，建模时环圈位置采用参数化驱动，修改间距后立柱上的连接点会同步更新。

　　在承载特性方面，这种笼式框架的受力路径非常清晰：竖向载荷经立柱传递到底环，再通过斜撑分散到各个支腿落地；水平方向的载荷则由环圈受拉、斜撑受压共同形成稳定体系，材料利用效率比实心筒体高很多。杆件全部选用标准规格的圆管或型钢，下料、弯折和焊接工艺都很常规，制造成本可控。建模过程中对每一处杆件的相贯线做了贴合处理，环圈与立柱、支腿与底环之间的交接关系完整，工程人员可以直接据此提取杆件长度、生成管件展开和焊接件图纸，也能在装配环境中校核外围护板、层板及内部设备与骨架之间的干涉情况，为后续的详细设计和现场施工提供可靠的结构基础。
