这套曲面夹持定位结构主要面向消费电子产品后段装配工序,常见于手机后盖、装饰片、柔性面板与中框之间的压合、贴合、点胶后保压以及外观检测工位。现场使用时,工件并非以平面状态进入工位,而是带有连续弧面和侧边翻边,普通平口钳或平面吸盘很难同时约束弧面法向位移与侧向窜动,因此治具采用仿形承托加外侧弹性压片的组合思路,把定位基准直接做在与产品外形一致的曲面上。

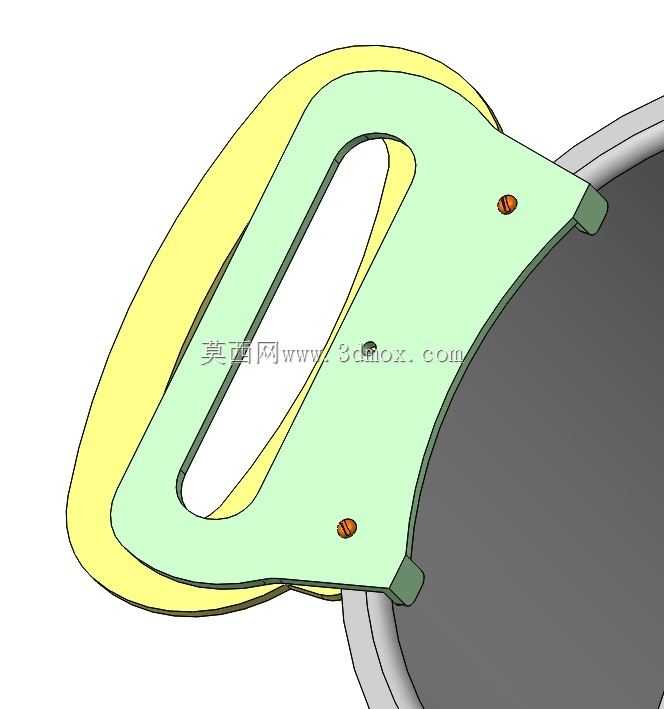

从结构组成看,主体包含一块浅色仿形承托板、一块黄色外侧限位板以及两处端部压紧块。承托板中部开出长条形避让槽,槽的走向沿工件长边布置,既减轻治具自重,也为背面摄像头凸台、胶位溢料、检测传感器或真空吸嘴留出空间。承托面并非简单等厚板,而是按照产品曲面的曲率变化做出连续过渡,边缘处保留小台阶,用于限制产品左右方向的自由度。黄色限位板位于承托板外侧,型面略大于产品外轮廓,形成侧向围挡;它与浅绿色承托板之间形成层叠关系,装配后可通过螺钉微调相对位置,避免单件加工误差直接影响定位精度。
两处棕色小圆点为压紧螺钉或弹性柱塞的安装位,分布在承托板前后段,压紧点避开产品外观面和薄弱区域,作用在靠近边缘的加强位置。端部绿色小块属于侧向挡块,抵住工件弧面收口位置,防止压合过程中产品沿长度方向滑移。整体压紧力不宜过大,消费电子薄壁件表面容易产生压痕,实际调机时通常先让仿形面承担主要定位,再通过小扭矩螺钉提供辅助压紧,使工件在胶层固化或压合头下行时保持稳定。
设计这类治具时,首先要确认产品的三维数模是否包含真实壁厚和侧边圆角。若只依据外壳外表面做仿形槽,压合时容易出现局部悬空;若完全按内表面建支撑,又可能与胶线、泡棉或卡扣发生干涉。因此建模阶段需要把产品、压头、输送载具和取放料空间一并装配检查。承托面与产品之间通常保留均匀间隙,用于粘贴优力胶、铁氟龙或硅胶保护层,既保护外观,又能补偿工件批次公差。长槽边界要做圆角过渡,避免热处理或加工后在尖角处产生应力集中,同时减少工人清洁残胶时被锐边划伤的风险。
安装边界方面,治具底部需要与工位底板或转盘载具建立统一基准。外形轮廓应小于设备压合区域,并在四周预留手指或取料吸盘的操作空间;压紧螺钉头部不能高出产品压合运动路径,防止与压头碰撞。若用于自动线,还需在底板增加定位销孔和螺钉沉孔,销孔承担重复定位,螺钉承担锁紧,不能只靠摩擦力固定。侧面挡块的位置应靠近产品刚性较强的中框或边缘,而不是压在薄壳装饰区。
在实际生产中,该结构可服务于多种相近尺寸产品的小批量试制,通过更换仿形承托板和外侧限位板,即可适配不同曲率的后盖或面板。它的价值不在于复杂机构,而在于把曲面定位、避让、压紧和防护几个细节集中在一块治具上,使压合动作受力清晰、取放方便、维护简单。结构建模时应重点检查型面贴合率、压点行程、螺钉工具空间、工件装入方向以及与压头的安全距离,这些因素直接决定产线节拍和良率。
