龙门式可调工件翻转定位工装架

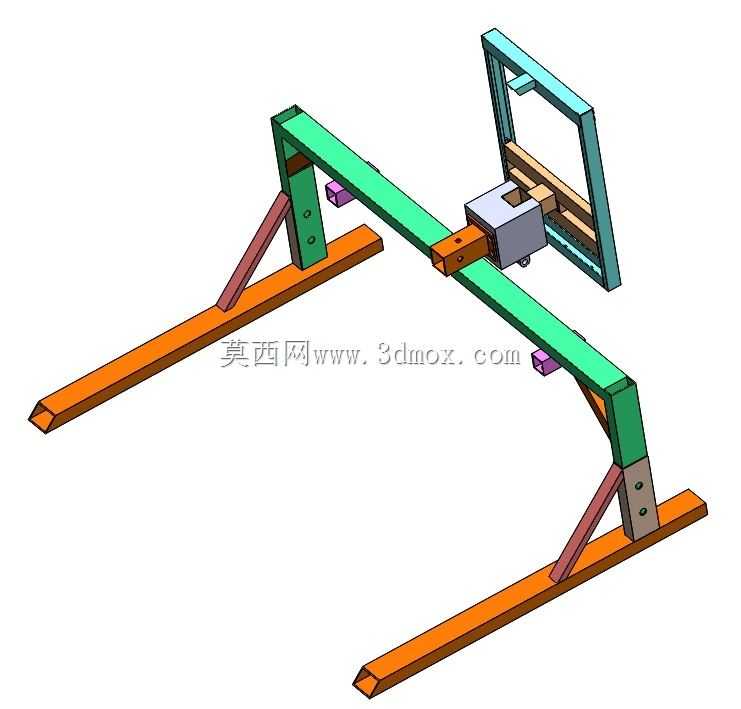

　　该结构面向中小尺寸框架件、板焊件和组件装配过程中的姿态固定需求，采用双纵梁底座配合门式跨架的布置方式，使工件能够在架体中部完成抬升、旋转和角度锁定。现场使用时，工件先由翻转框上的压块或快速夹钳固定，再随框体绕横向轴线转动；操作人员可根据焊缝位置、装配面方向或检测面高度，将工件调整到直立、倾斜或水平状态，避免反复吊装和人工翻面。底座两根长梁承担主要支撑和落地稳定作用，梁体沿长度方向预留安装孔位，既可通过膨胀螺栓固定在混凝土地面，也可利用压板与车间拼接平台连接，适合焊接班组、装配工位和维修区作为临时或长期工装使用。

　　从受力路径看，工件重量经翻转框、中部滑移座和绿色横梁传递到两侧立式支腿，再由斜撑分散至底部纵梁。支腿与纵梁之间增加三角形斜撑，目的不是单纯提高外观强度，而是控制架体在工件偏心旋转时产生的侧向摆动。翻转过程中，工件重心往往偏离回转中心，尤其在框体带载转动到90度附近时，支腿会承受明显弯矩；斜撑将立柱根部的弯曲载荷转化为杆件拉压载荷，配合螺栓连接节点，可降低立柱与底座接合处的应力集中。横梁上设置可滑动的中部夹持座，座体通过橙色连接块与梁面配合，能够根据工件长度调整跨距，使支撑点尽量靠近工件重心或工艺基准面。

　　中部滑移座是实现工位适配的关键部分。其上方设置方块形安装座，用于承载回转件、锁紧块或定制夹具；座体与翻转框之间保留相对转动关系，框体侧面和下部设置条状承托件，可贴合矩形工件边缘。实际设计时，可在方块座内加入转轴、轴承位和分度销，也可根据产线条件改为焊接式固定框，用于只需要单一角度的作业。翻转框采用矩形管拼焊成门形轮廓，框内横条承担工件边缘支撑，框体外侧与回转座连接；这种结构开口面积大，工件从前方或上方吊装都比较方便，同时不会遮挡主要作业面。

　　安装边界方面，双纵梁构成设备的最大占地轮廓，长度方向需要预留工件吊装和人员操作空间，宽度方向则应保证架体支腿外缘与通道、设备柜体之间留有安全距离。由于底座为两根分离式长梁，现场可依据地面平整度加装调整垫片，使梁面等高后再锁紧；若地面承载较弱，应在梁下增加垫板或与预埋钢板焊接，防止翻转载荷作用时出现局部下沉。横梁高度决定工件回转半径，选型或改型时需核算工件最低点在旋转过程中与地面、横梁、滑移座之间的间隙，避免工件翻转到下方时与结构干涉。

　　设计思路上，该工装没有采用复杂的连续驱动方案，而是以可重构机械框架为核心：标准型材和板件负责承载，滑移座负责位置调节，翻转框负责工件姿态变化。这样的处理有利于多品种、小批量生产环境，不同工件只需更换框内压块、定位销和支撑条，不必重新制造整台机架。若用于焊接工位，可在框体附近增设焊枪托架、接地铜排和防飞溅挡板；若用于装配工位，则可在横梁上增加料盒支架、气动夹钳或定位挡块。结构颜色分区虽然属于模型表达，但也反映了功能分区：橙色底梁强调落地基准，绿色横梁表示主承载跨架，青色翻转框表示运动部件，这种区分在方案评审和现场维护时有助于快速识别固定件与活动件。

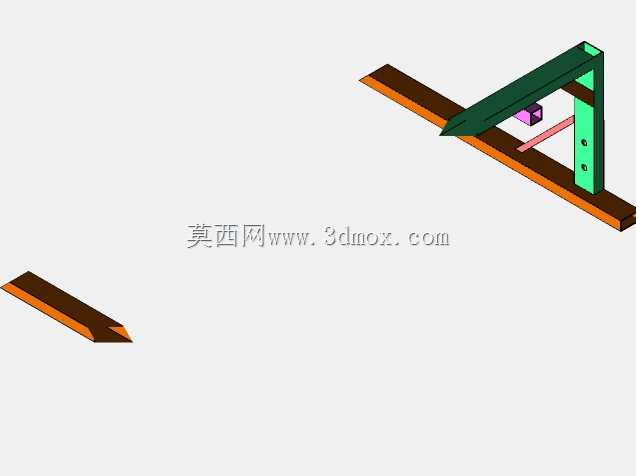

　　在三维建模过程中，应重点检查支腿、斜撑、横梁和滑移座之间的装配关系，尤其是螺栓孔是否同轴、滑块行程末端是否有限位、翻转框最大转角是否与夹持座碰撞。对于需要投入制造的版本，还应补充转轴直径、轴承选型、锁紧销抗剪能力以及夹具压紧力计算；若工件重量较大，建议在翻转框两侧设置同步转轴，并在操作侧增加角度分度盘，使工件能够在0度、45度、90度等常用角度可靠锁定。整体结构形式简单、开放程度高，既可以作为手动翻转工装，也可以在此基础上加装减速电机、限位开关和防护栏，升级为半自动翻转定位设备。
