双列调心球面滚子轴承精密结构

　　在矿山输送、冶金轧机、风电主轴、重型减速机以及振动筛这类工况里，轴系往往同时承受较大径向载荷、双向轴向载荷和一定程度的不对中误差。普通深沟球轴承或圆柱滚子轴承在轴挠曲、座孔加工偏差、长跨距支承变形下，容易出现滚子边缘应力集中、滚道局部剥落和早期卡死。球面滚子轴承正是针对这类重载、低速、冲击与偏载并存的场景发展出来的滚动支承元件，其外圈滚道呈球面形态，内圈组件可相对外圈在一定角度范围内自动调心，从而补偿轴的挠曲、安装同轴度误差和支承座变形。

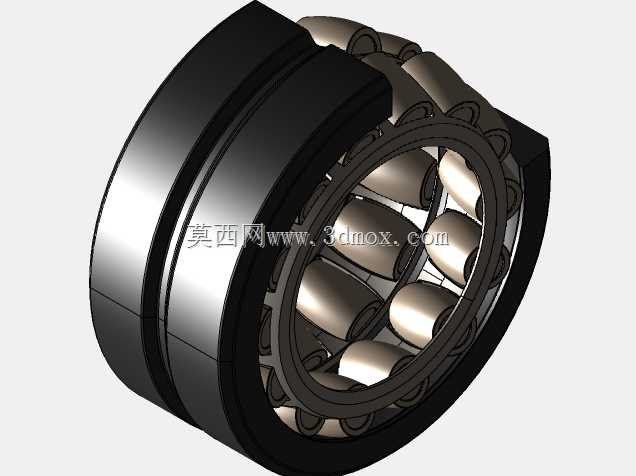

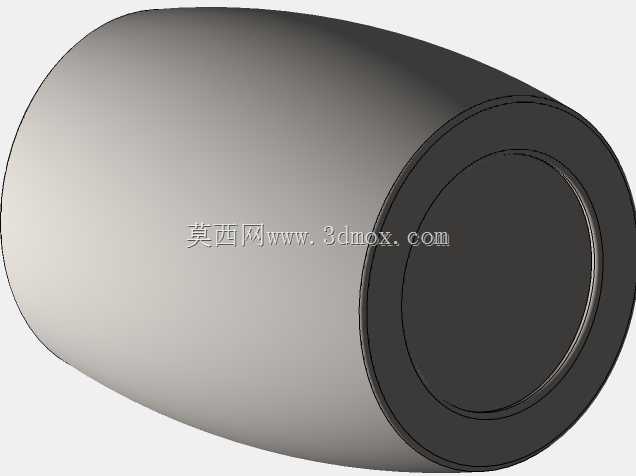

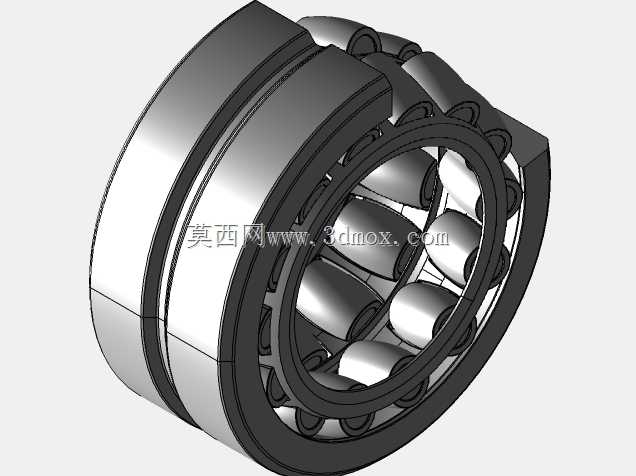

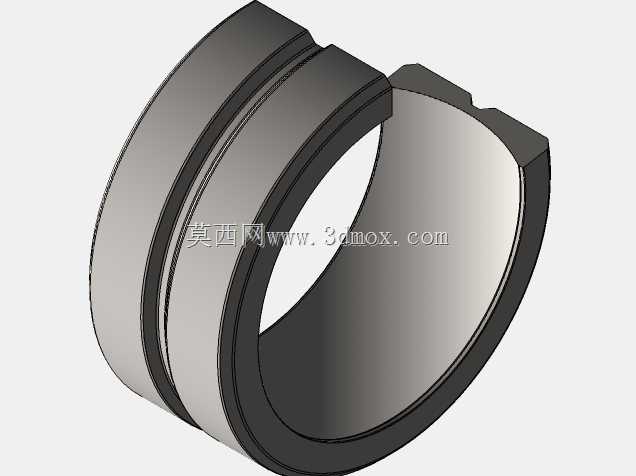

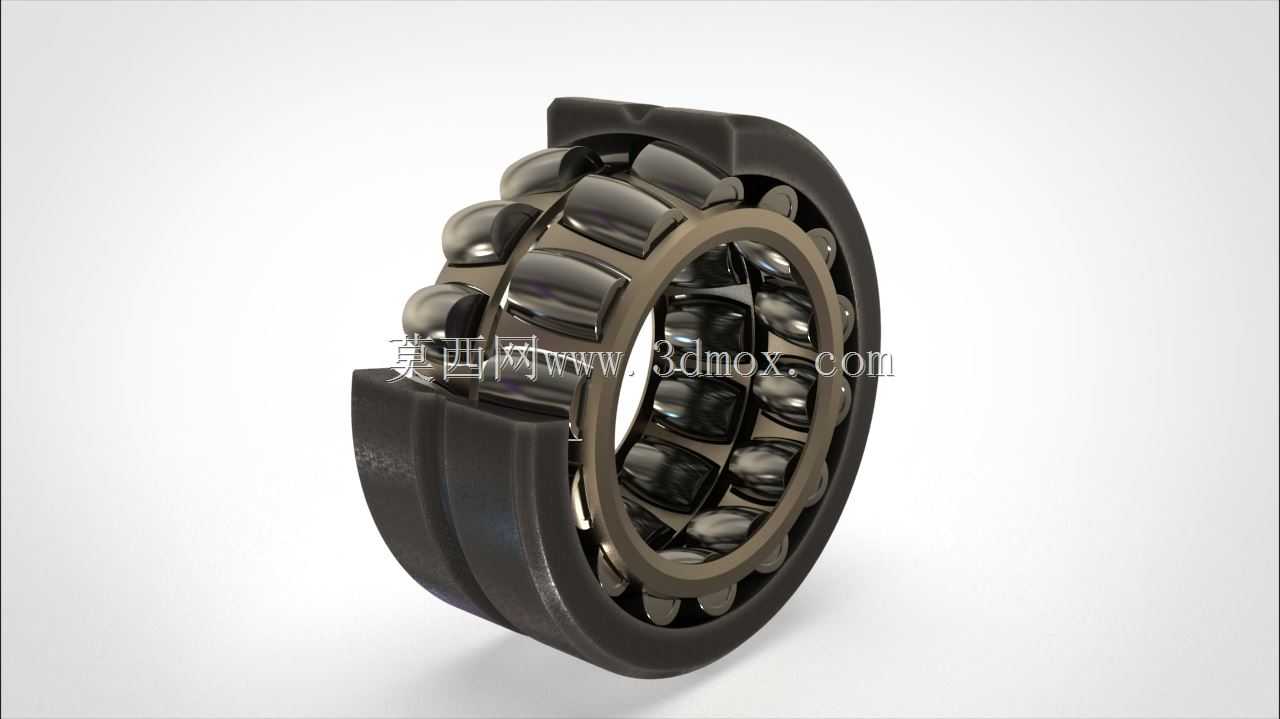

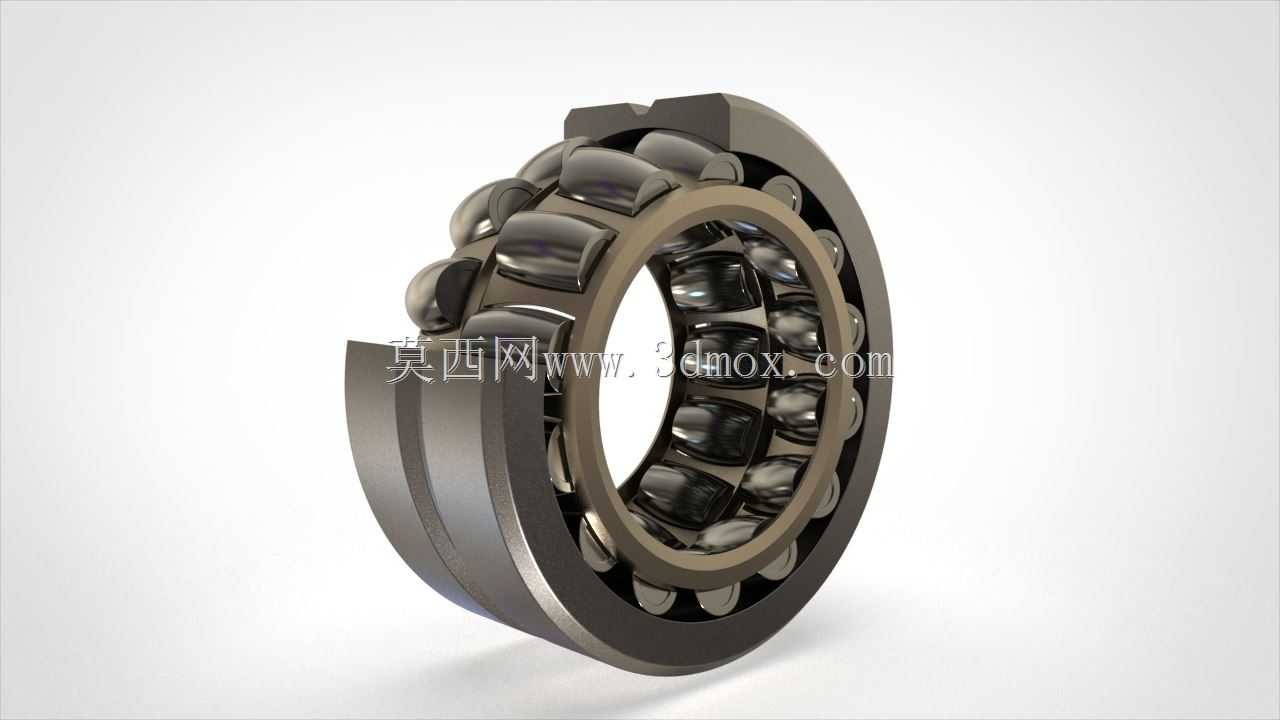

　　从结构上看，该类轴承通常由带球面外滚道的外圈、带双列内滚道的内圈、两列鼓形滚子、保持架以及中挡边或引导环组成。鼓形滚子的母线与内外滚道之间呈线接触修正后的曲面接触，接触区能够沿滚子长度方向较均匀地传递载荷；当轴承受载发生轻微角偏转时，滚子仍可贴合球面滚道滚动，避免端部尖角接触。双列布置使轴承具备较高径向承载能力，同时可承受两个方向的轴向载荷，适合作为重型转子、滚筒、破碎机主轴和提升机构的主支承。

　　建模时需要重点还原几个配合关系。外圈外圆一般装入轴承座孔，承担与机座之间的径向定位；内圈内孔与轴颈采用过盈或过渡配合，随轴一起旋转。内外圈之间的球面中心应与轴承理论中心重合，调心角范围通常受滚子、保持架和挡边结构限制，设计校核时不能只看外圈球面半径，还要检查极限偏转状态下滚子端面与挡边、保持架兜孔与滚子之间是否发生干涉。两列滚子对称分布，载荷分配受内圈滚道角度、滚子直径公差和接触角影响；在三维装配中应保证滚子沿圆周均布，并与保持架兜孔保留合理间隙。

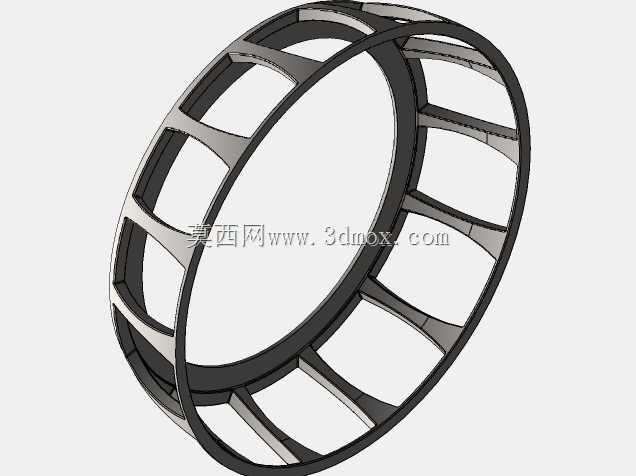

　　保持架的作用不仅是分隔滚子，防止相邻滚子直接摩擦，还承担引导滚子进入承载区、维持滚子姿态的功能。重载工况下常采用实体黄铜保持架或钢制冲压保持架，部分低速大载荷轴承也会使用带挡边引导的分体结构。模型中保持架兜孔形状、滚子端部圆弧、内圈中挡边高度和外圈挡边位置都应体现出来，因为这些细节直接决定轴承在偏斜和冲击载荷下的运动边界。若只绘制简单圆环和圆柱滚子，后续做干涉检查、剖视展示或有限元前处理时，就无法反映调心轴承的真实受力特点。

　　外形尺寸与安装边界方面，选型通常围绕内径、外径、宽度、倒角尺寸、额定动载荷、额定静载荷和极限转速展开。轴颈圆角半径必须小于内圈倒角，座孔圆角也要避开外圈倒角，否则轴承会压不到位或产生附加应力。安装时一般优先采用热装或液压螺母推压内圈，避免通过滚动体传递装配力；外圈在座孔中若需要轴向游动，应控制配合松紧，若用于定位支承，则要通过端盖、挡圈或套筒限定轴向位置。轴承周围还需预留润滑空间，脂润滑时要考虑密封件、挡油盘和注脂通道，油润滑时则要关注油位高度和回油路径。

　　实际设备中，球面滚子轴承常见于输送带滚筒两端，滚筒长轴在载荷下会产生挠曲，轴承调心能力可让两侧支承保持均匀接触；在振动筛上，轴承持续承受交变冲击，滚子与滚道的曲面接触能够降低边缘载荷；在风电齿轮箱和冶金设备中，则更看重其高径向承载与双向轴向约束能力。设计轴系时，轴承并不是孤立零件，它与轴肩、锁紧螺母、轴承端盖、密封、润滑系统和箱体孔共同构成支承模块。轴肩高度过低会造成内圈定位不足，过高又会拆卸困难；端盖与外圈之间的间隙要兼顾热膨胀和轴向限位；密封结构则需防止粉尘、水分和磨粒进入滚道。

　　三维建模过程中，可先按轴承节圆、接触角和滚子轮廓建立基础回转体，再通过圆周阵列生成双列滚子。外圈球面滚道和内圈双滚道应保证曲率关系连续，鼓形滚子的母线可用多段圆弧或样条曲线近似，但在工程模型中不宜随意改变曲率中心，否则会影响调心动作的表达。装配验证时，可让内圈组件相对外圈偏转一个小角度，观察滚子端面、保持架和挡边之间的间隙；剖切后检查滚子与滚道接触区是否位于有效滚道宽度内。这样得到的模型既能用于设备总装布局、安装空间校核，也能作为轴承选型沟通、维修拆装演示和结构力学分析的基础。
