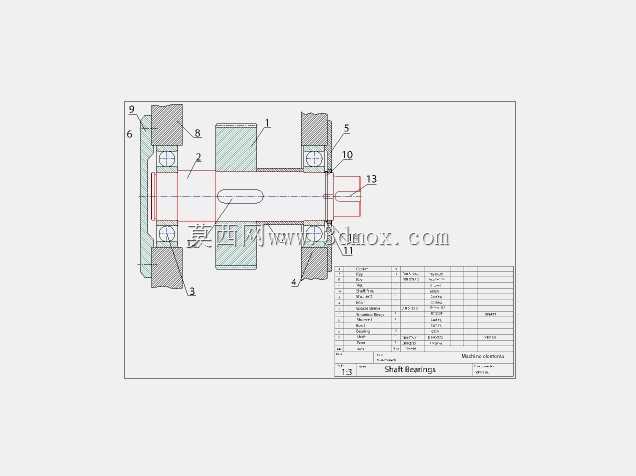

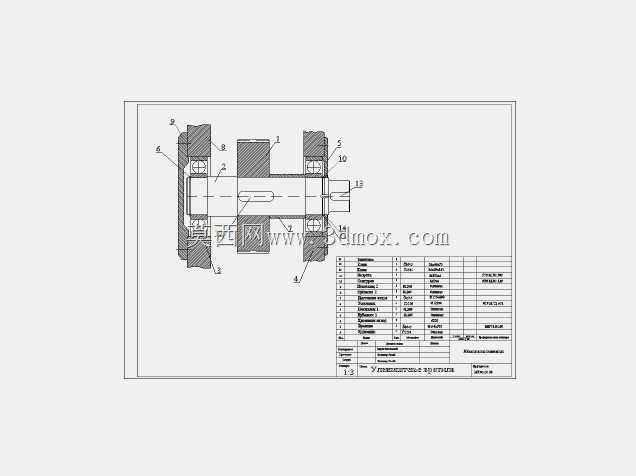

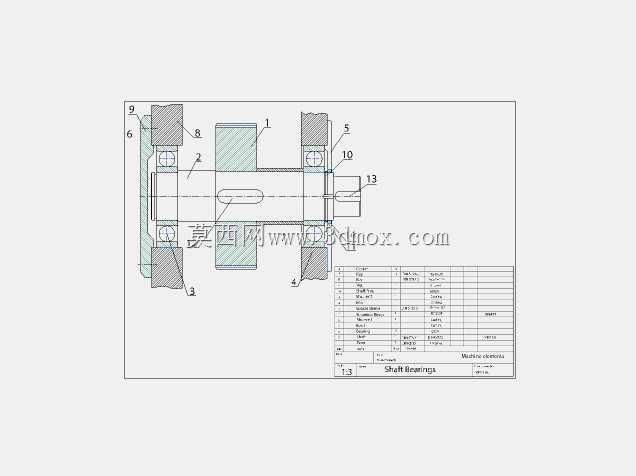

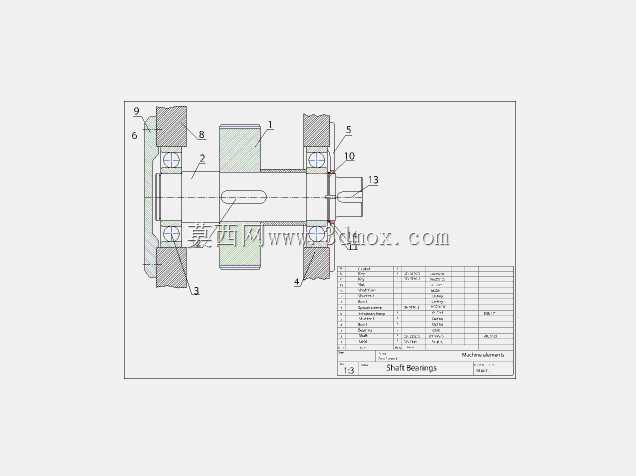

轴系支承轴承装配结构工程图纸

　　这套轴系支承装配结构围绕旋转轴的径向定位、轴向限位与载荷传递展开，覆盖从轴端输入到两侧支承座的完整传动链路，常见于带轮输送、小型减速器输出端、风机叶轮支承以及轻工设备的传动轴工位。现场安装时，轴中段预留的键槽用于联接带轮、联轴器或工作转轮，扭矩通过平键直接传递到轴体，两侧的滚动轴承分别承担径向载荷与少量轴向窜动约束，轴承外圈嵌入箱体轴承座孔内，端盖通过紧固件压合在外圈端面，既限制轴承外圈随轴转动，也可通过调整垫片厚度控制轴系的轴向游隙，避免运转过程中轴出现窜动或卡滞。

　　从结构布局来看，轴体采用阶梯轴设计，各段轴径按照装配顺序逐级变化：靠近传动件的轴段直径匹配传动件轮毂内孔，轴肩端面为传动件提供轴向定位面；轴承安装轴段的直径与轴承内孔采用过渡配合，轴肩高度严格控制在轴承内圈允许的拆卸高度范围内，方便后期维护时使用拉马拆卸轴承，不会出现轴肩过高顶住轴承保持架的问题。轴端加工有螺纹段，配合圆螺母与止动垫圈锁紧轴承内圈，防止轴正反转切换时内圈与轴面出现相对滑动；轴的另一端延伸出端盖位置，可安装联轴器对接动力源，端盖与轴之间预留密封间隙，可选装毡圈油封或骨架油封，阻挡箱体内部润滑脂外泄，同时避免外界粉尘、切削液进入轴承滚道。

　　两侧支承座与箱体本体集成或通过螺栓联接固定，座孔的同轴度公差需要在加工时一次镗孔保证，若两侧座孔不同轴，轴装入后会产生附加弯矩，轻则导致轴承运转温升过高、噪音增大，重则出现轴疲劳断裂、轴承滚道点蚀的故障。轴承座孔端面加工有密封槽与端盖定位止口，端盖压紧后可实现座孔的轴向封闭，部分端盖上开设的油嘴孔可对接黄油嘴，定期向轴承腔补充润滑脂，适合长期连续运转的输送设备工况。

　　建模与出图过程中，所有配合尺寸都需要明确公差带：轴承与轴的配合选k6公差带，轴承与座孔的配合选J7公差带，既保证装配时不会出现松旷，也避免过盈量过大导致轴承游隙被完全挤压消失。轴上各回转面需要标注同轴度公差，轴肩端面标注垂直度公差，保证传动件安装后端面跳动控制在允许范围内，高速运转时不会出现明显振动。装配图中序号标注覆盖轴、轴承、端盖、键、圆螺母、止动垫圈、密封件、紧固件全部零件，明细栏对应列出各零件的材料、数量与标准件代号，生产车间可直接按照明细栏领料装配，维修人员也可通过序号快速定位易损件型号。

　　实际选型阶段，需要先核算轴系承受的径向力与轴向力大小：如果是纯带传动工位，径向载荷占主导，可选深沟球轴承满足需求；如果存在斜齿轮传动带来的轴向分力，则可将一侧轴承更换为角接触球轴承，成对安装抵消轴向力。轴承的额定动载荷需要按照设备设计寿命折算，取1.5到2倍的安全系数，避免长期满载工况下轴承提前失效。轴的材料一般选用45号钢调质处理，轴颈位置可做表面淬火提升耐磨性，轴承座采用灰铸铁HT200铸造，具备良好的减震性，能够吸收轴运转产生的振动，降低整机噪音。

　　安装边界方面，整套轴系的轴向总长度需要匹配箱体两侧壁的间距，端盖外轮廓不能与周边传动件、机架护罩发生干涉，轴伸端的长度要满足联轴器轮毂的装配深度，键槽的位置要对齐传动件轮毂的键槽，装配时先将轴承加热到80至100摄氏度热装到轴颈位置，冷却后内圈牢固抱紧轴面，再将轴组件整体穿入箱体座孔，最后扣合端盖、拧紧紧固件，手动盘动轴体确认转动灵活无卡滞，即可完成支承组件的装配。
