焊接式铸造齿轮箱体结构设计

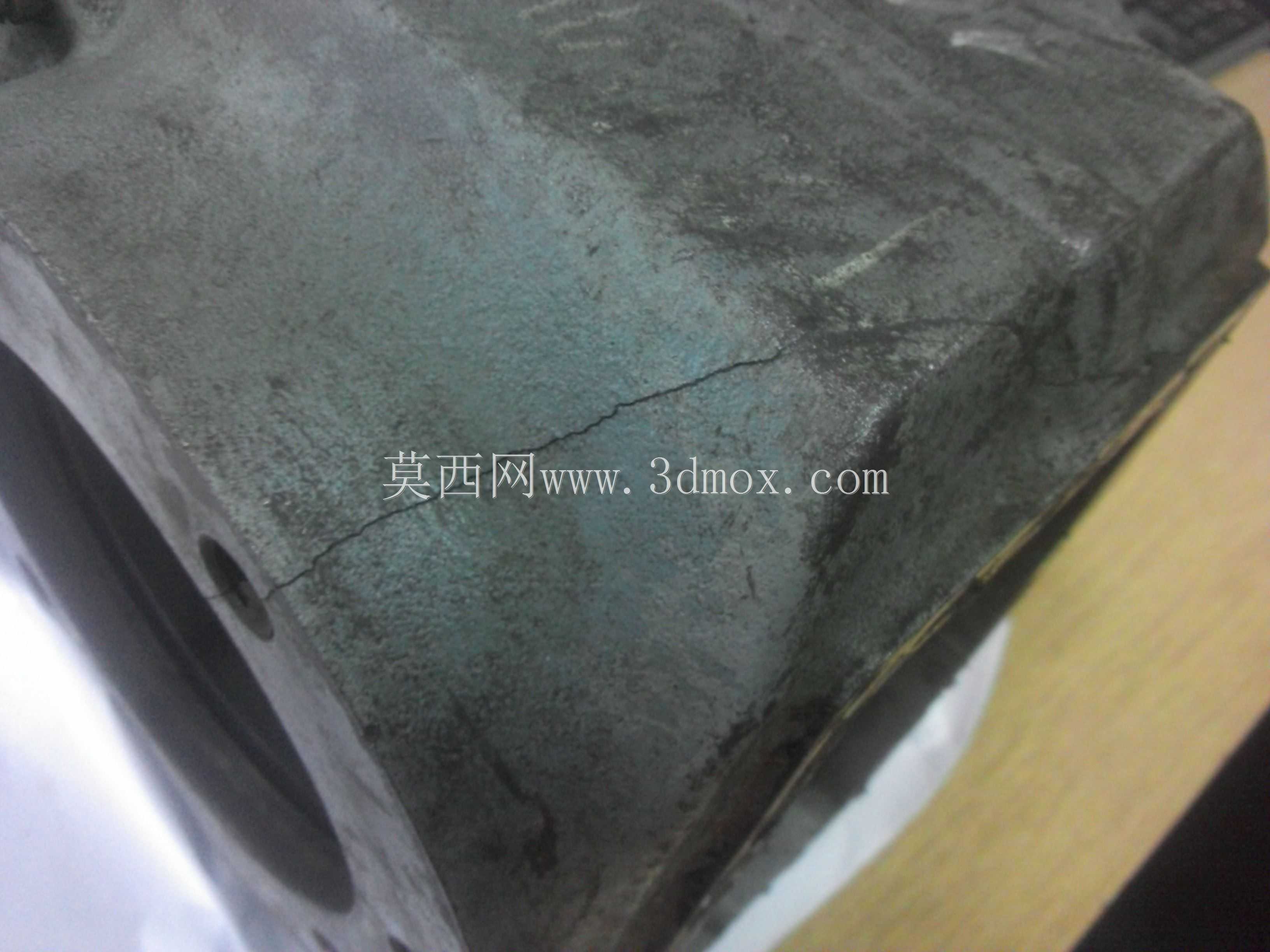

　　在重载传动设备的现场维护与改造场景中，原铸造齿轮箱体在长期交变载荷、冲击振动以及铸造内部缺陷的共同作用下，箱体轴承孔周边、加强筋过渡位置以及法兰连接根部容易出现穿透性裂纹。这类裂纹一旦产生，采用常规焊补往往难以恢复箱体整体刚性，重新开模铸造又周期长、成本高，因此将原铸造结构转化为焊接拼合结构，是维修改造与小批量定制中非常实用的技术路线。该三维模型围绕这一工程需求展开，核心目标是在不改变齿轮、轴系、轴承及外部安装接口的前提下，重建一个可由钢板、型材和局部机加工件焊接成型的齿轮箱壳体。

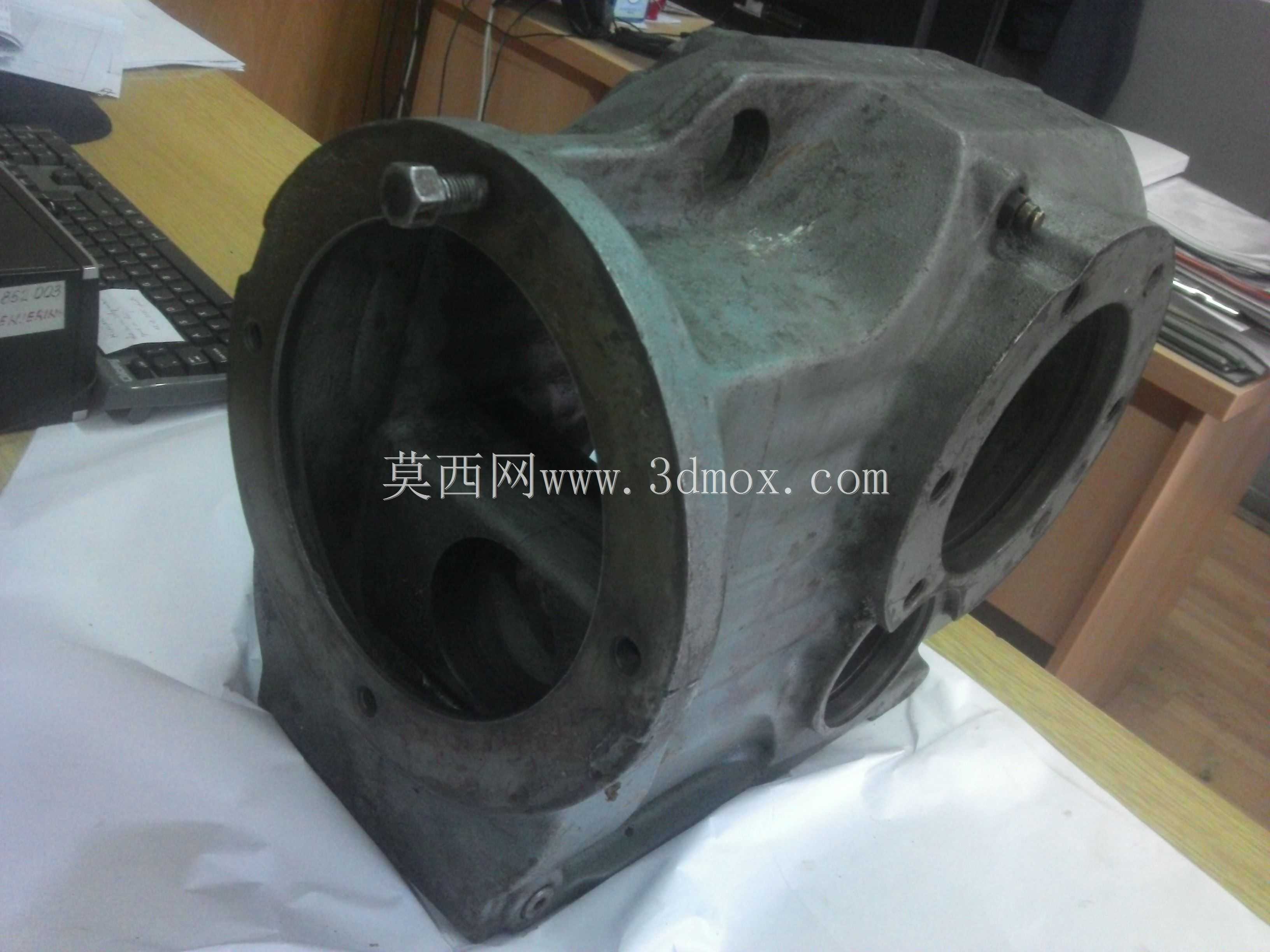

　　从实际用途看，齿轮箱是动力传递系统中的基础承载部件，内部需要容纳齿轮副、润滑空间、轴承支承和密封结构，外部则承担与机架、驱动端、负载端的连接任务。箱体不仅要保证各轴孔之间的中心距、平行度和同轴度，还要在运转过程中承受齿轮啮合力产生的弯矩、扭矩和振动。原铸造箱体的优势是形状自由度高、减振性较好，但铸件内部可能存在缩松、气孔、夹砂等隐患，长期使用后开裂风险较高。焊接版本则通过板材切割、折弯、组对和焊接形成封闭腔体，在维修件、备件替换和非标设备开发中更便于快速制造。

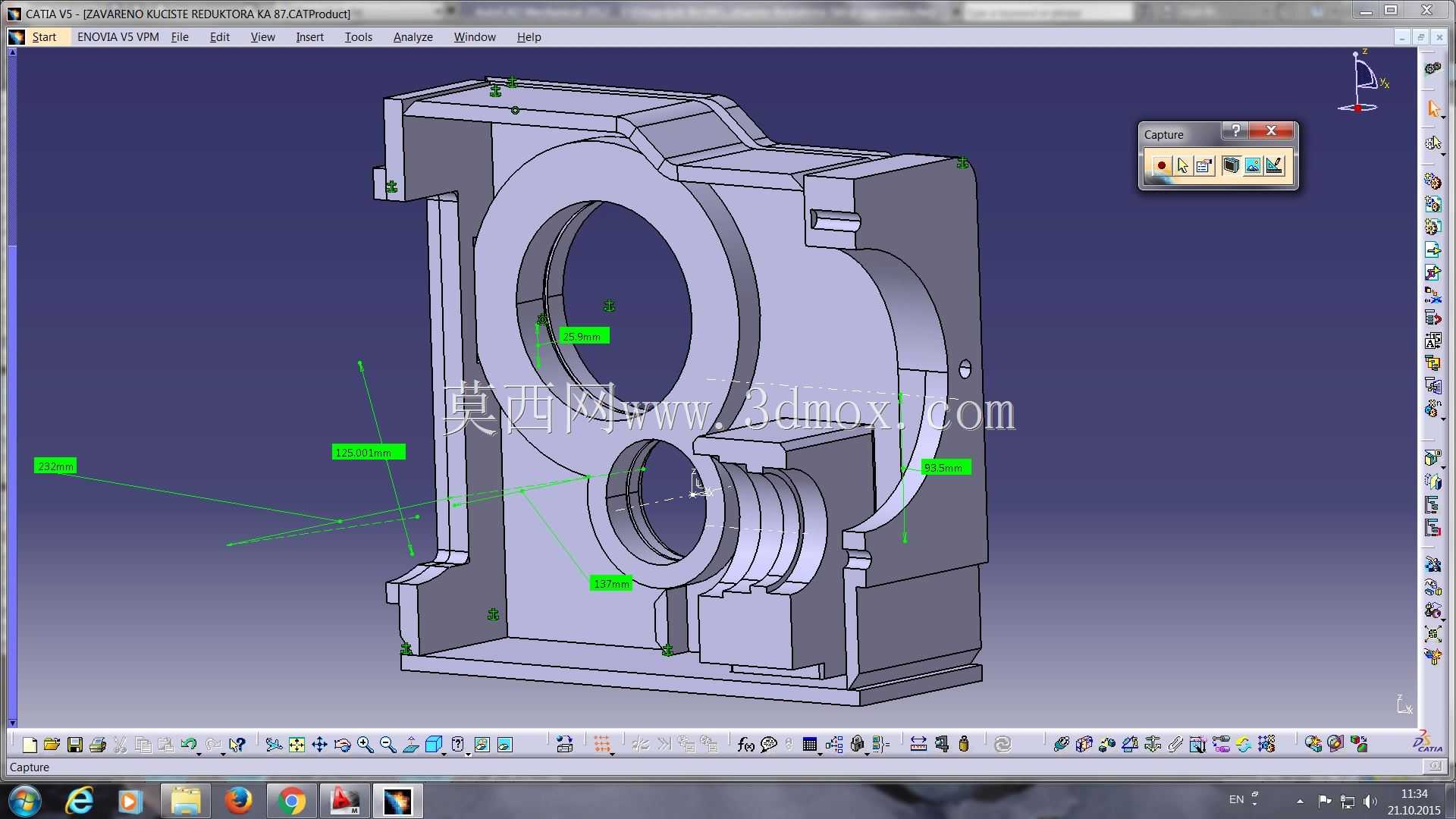

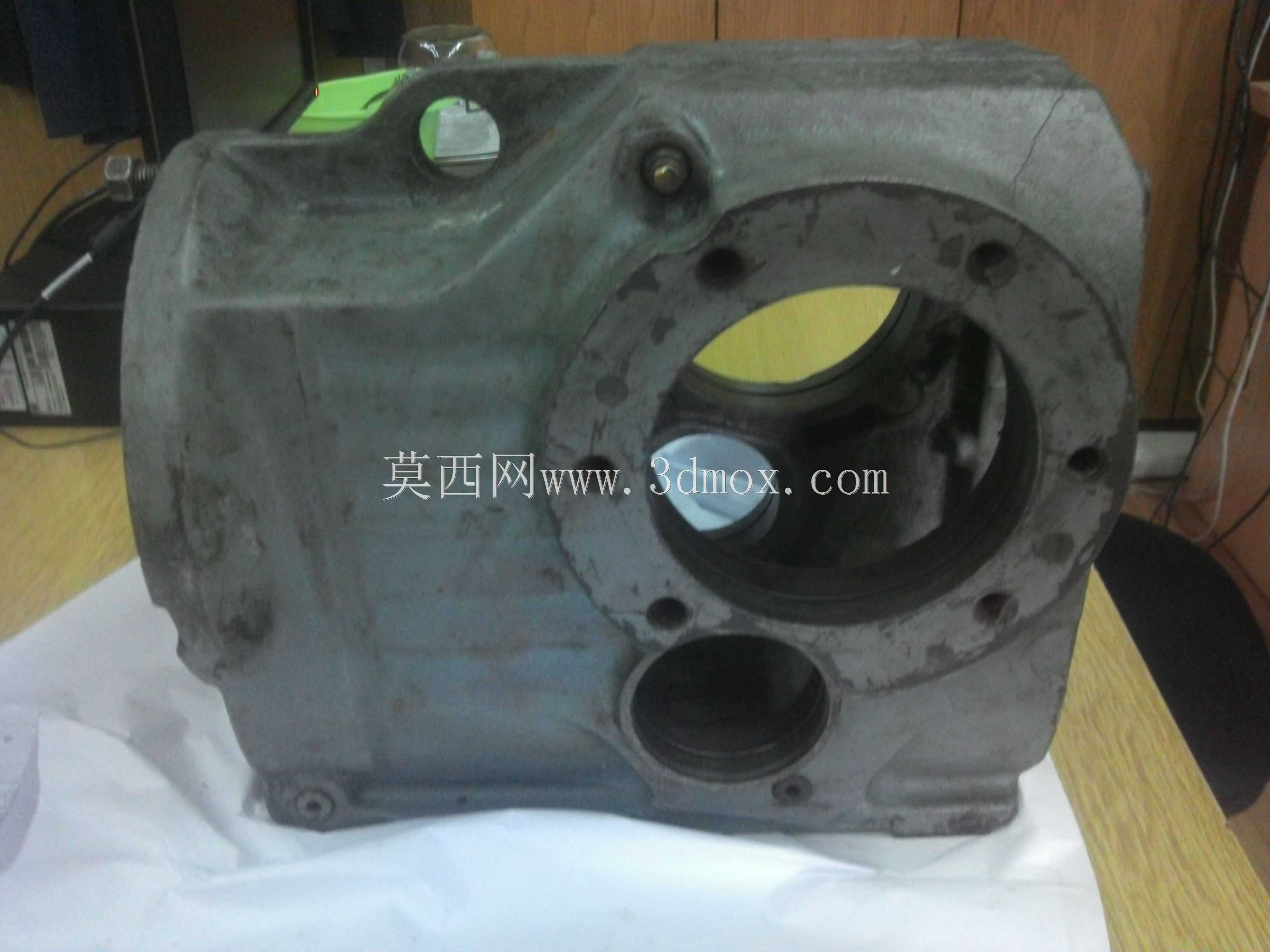

　　模型的设计思路首先围绕“保持孔轴尺寸不变”展开。箱体上的主要轴承孔、观察孔、安装孔以及连接法兰位置，均需要与原始箱体保持一致，这样内部齿轮和轴系才能按原装配关系继续使用。上部较大的圆形轴承座孔用于支承高速或中间轴组件，侧面大孔则对应另一根传动轴的安装位置，孔周预留了足够的螺栓分布空间和轴承压盖安装面。各孔端面在建模时均保留机加工余量思路，即焊接成型后再通过镗孔、铣面等工序保证最终精度，而不是要求焊接件直接达到轴承配合尺寸。

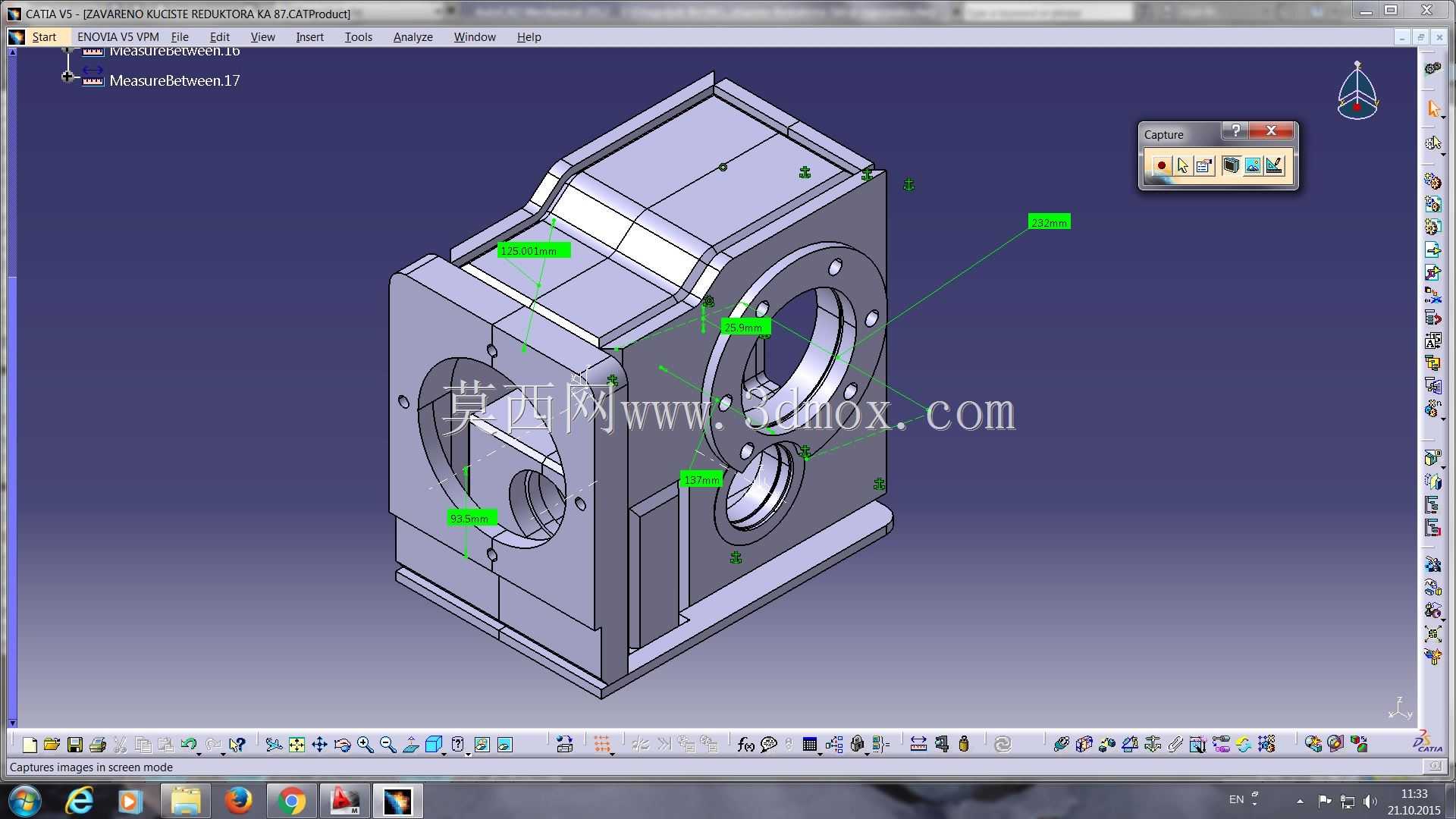

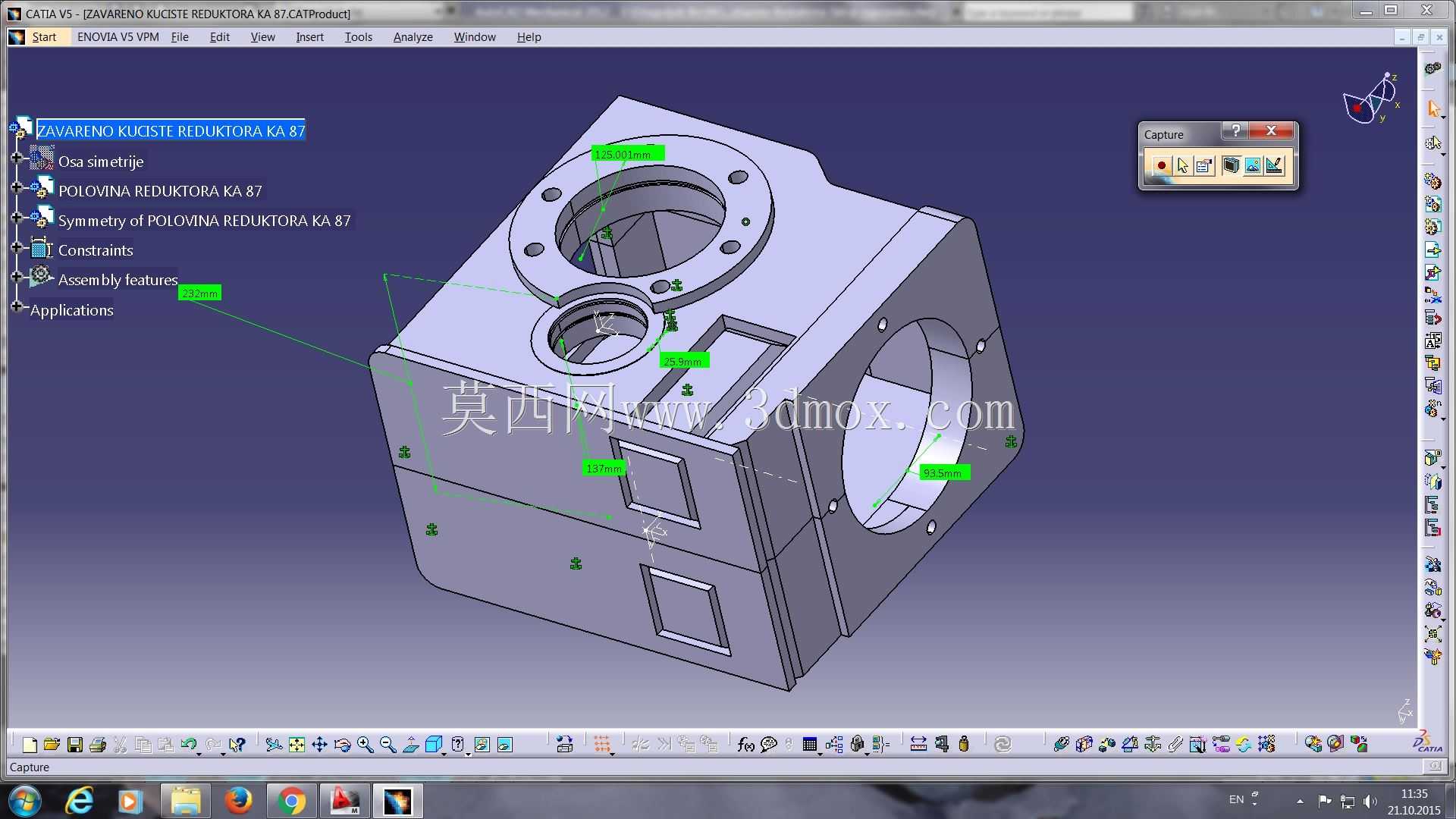

　　结构布局上，箱体主体采用近似方形的封闭腔形式，这种形式有利于提高抗弯和抗扭刚度。侧壁并非简单平板，而是在受力较大的轴承座周围设置加厚支承区域，并通过局部凸台、加强块和过渡板分散载荷。箱体外侧可见的方形凹陷与凸台结构，一方面对应原铸件的外形特征，另一方面也可作为焊接加强区或加工基准区。上下、左右各板件之间的连接位置需要预留合理焊接坡口，避免焊缝过于集中在同一截面；在轴承孔附近，应尽量使焊缝远离高应力区，防止焊接残余应力与工作应力叠加。

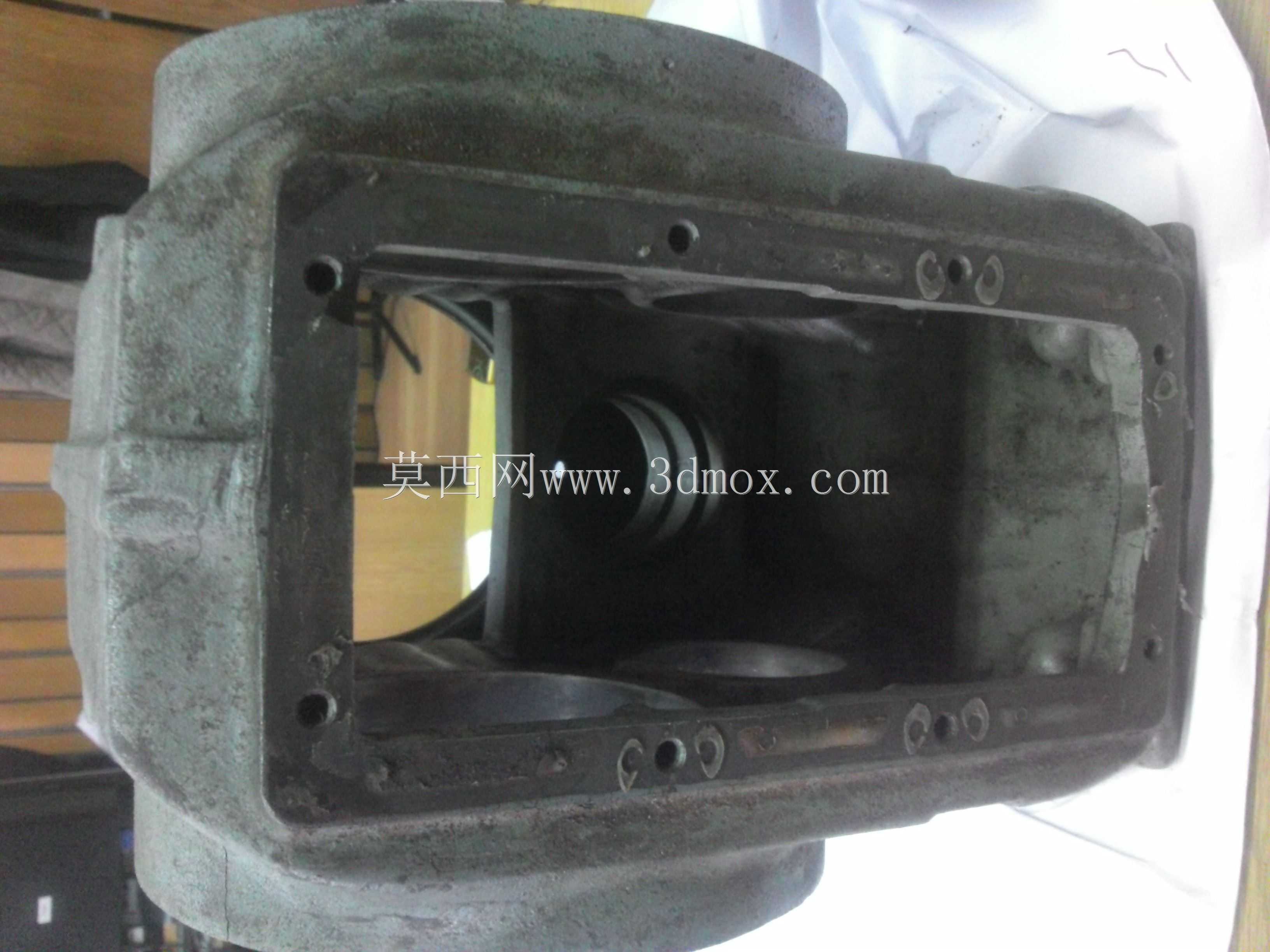

　　安装边界方面，模型需要重点控制箱体总长、总宽、总高以及底脚安装面相对轴孔中心的位置。底脚或法兰连接孔必须与原设备机架匹配，否则即使内部传动尺寸正确，也无法完成整机替换。箱体与外部设备连接的端面应保持足够平面度，螺栓孔周围要留出扳手空间和压紧面积。对于大型齿轮箱，还要考虑吊装、检修和注油排油需求：顶部应预留观察或透气位置，侧部或底部需设置放油结构，腔体内应避免出现无法排油的死角。

　　焊接工艺层面，板材下料后应先进行粗加工或预制坡口，组对时使用工艺撑和定位焊控制变形。轴承座部位可采用较厚钢板或锻件嵌入，焊后进行去应力退火，以降低焊接残余应力。退火完成后再进行二次装夹加工，依次完成基准面铣削、轴承孔镗削、端面精加工和连接孔钻孔。这样处理可以避免焊后变形直接影响孔系精度。对于承受冲击载荷的工况，还应在关键焊缝处进行无损检测，并在腔体完成后做渗漏检查，确保润滑油不会从焊缝或结合面渗出。

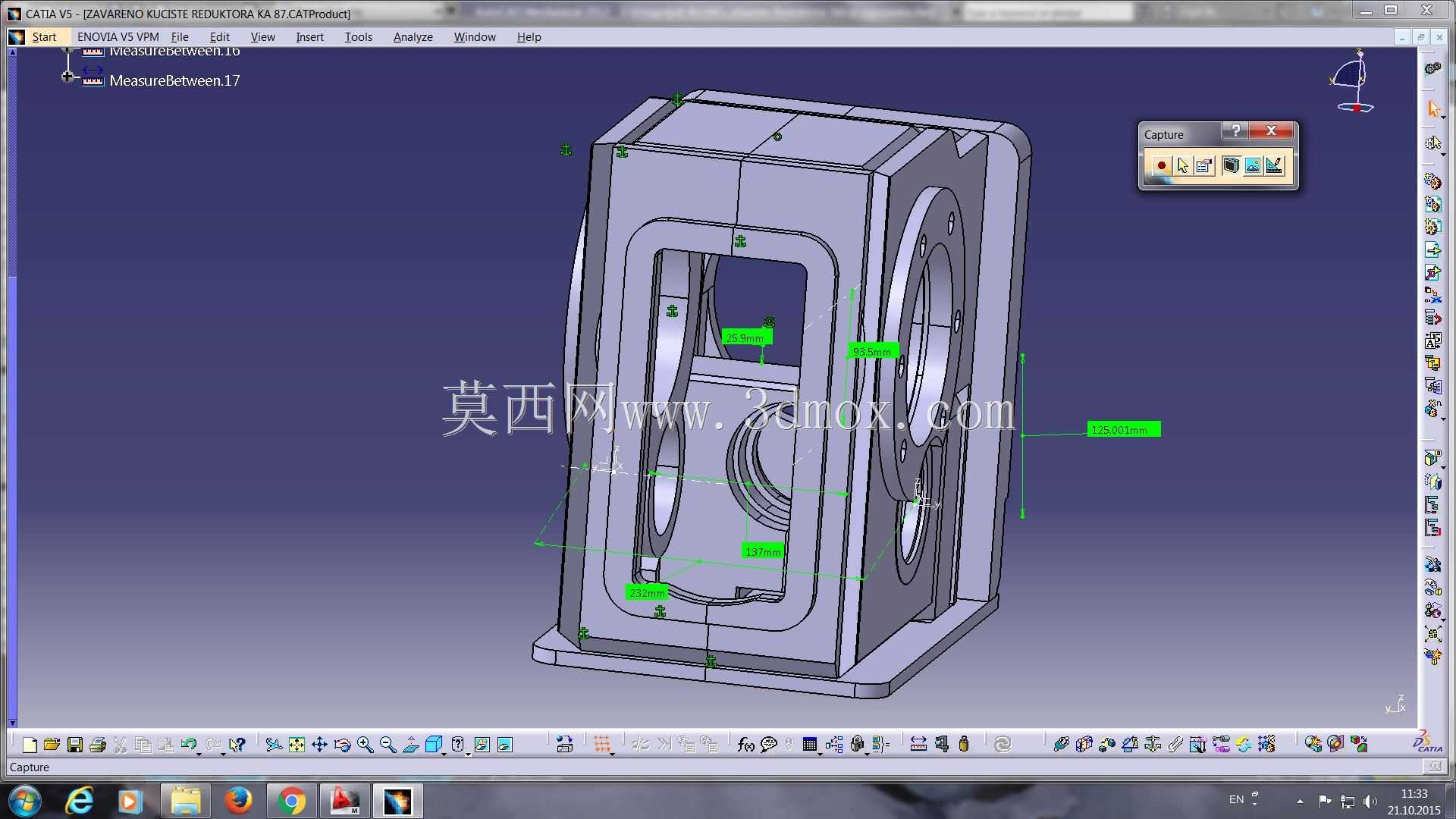

　　从三维建模角度看，该结构不仅要表达外观形状，更要体现板件拆分、焊缝位置、加工面和装配空间。建模时可将箱体分解为底板、侧板、轴承座圈、法兰板、加强筋和盖板等零件，再通过装配关系验证内部齿轮回转间隙、轴端伸出长度、密封件安装位置以及维修拆装路径。尤其要检查齿轮最大外径与箱体内壁之间的安全间隙，避免运转时碰擦；同时要保证润滑油能够飞溅到各轴承位置，使箱体在轻量化焊接结构下仍具备原铸件的承载与防护能力。
