起重作业带吊耳承载梁结构设计

　　现场重型构件吊装转运工序里，这套承载梁主要承担双点位同步起吊的载荷传递任务，单组吊点额定承载可达210kN，两套吊点协同工作时，能够将被吊构件的自重均匀分摊到上下两处铰接吊耳上，避免单点起吊带来的构件偏载、局部应力集中问题。它常和配套吊装吊篮配合使用，既可以直接完成车间内大型结构件的移位翻转，也能作为临时承载工装，在其他同规格吊装梁的载荷测试、静载标定环节作为基准加载工装使用。

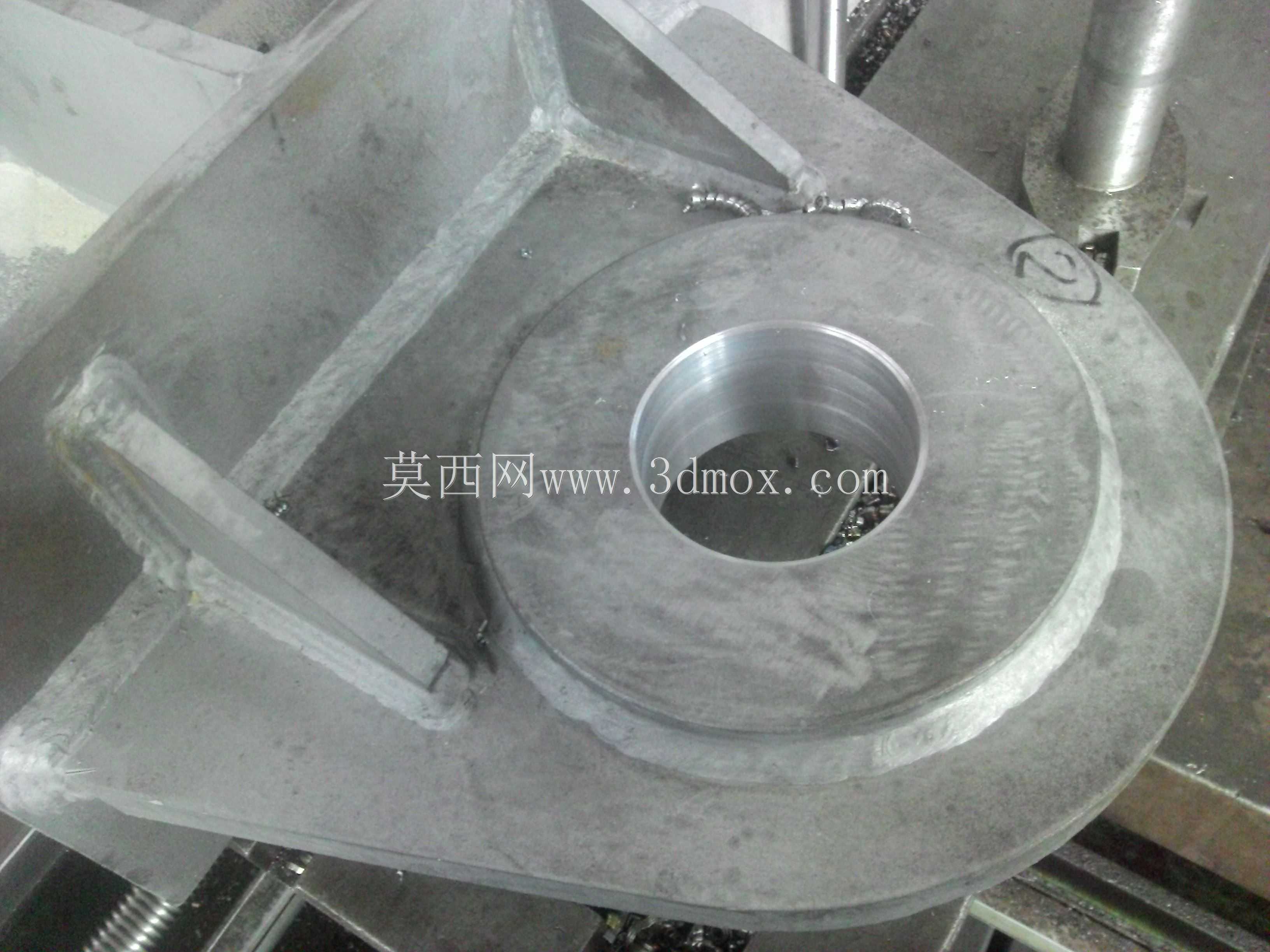

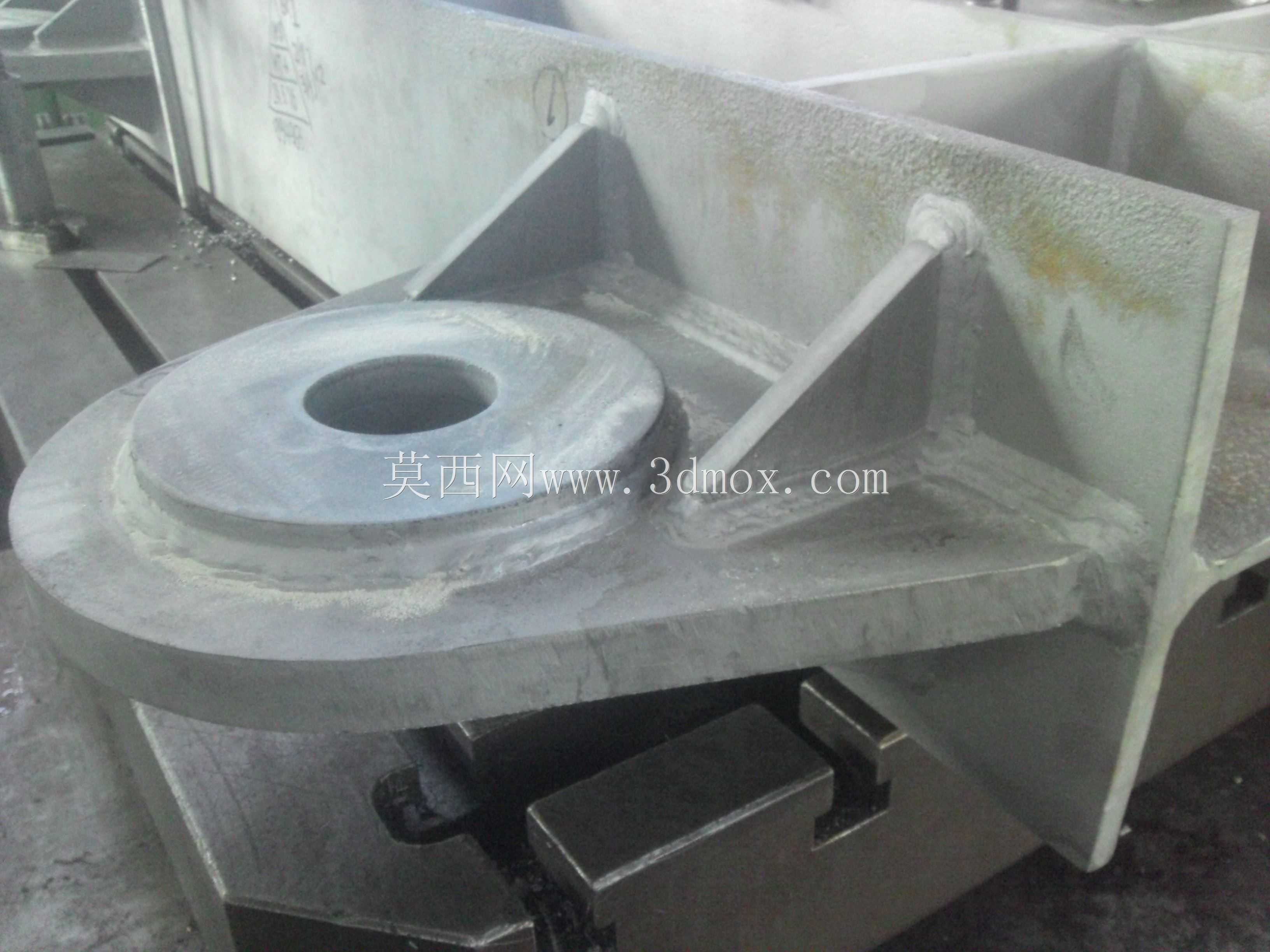

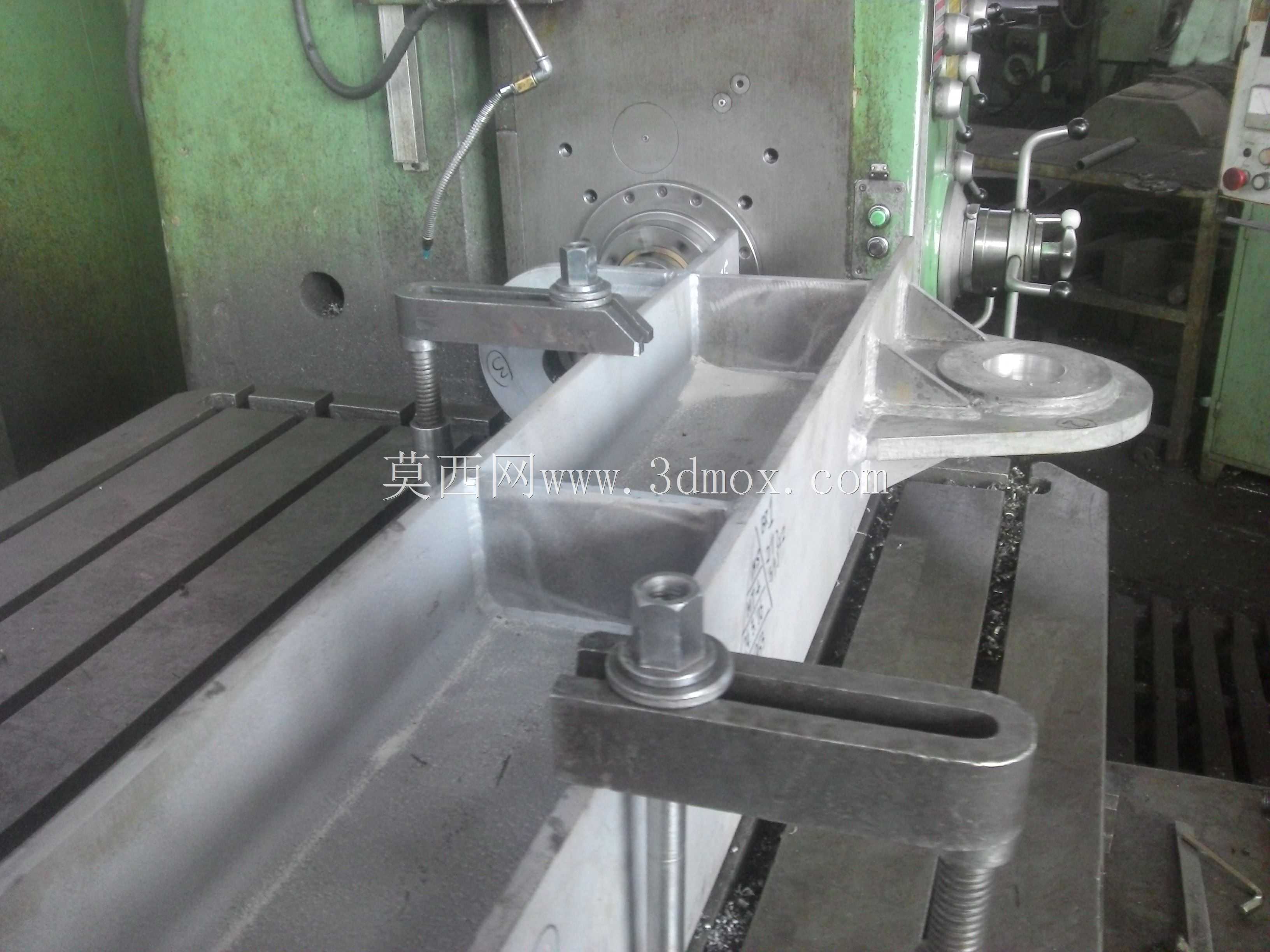

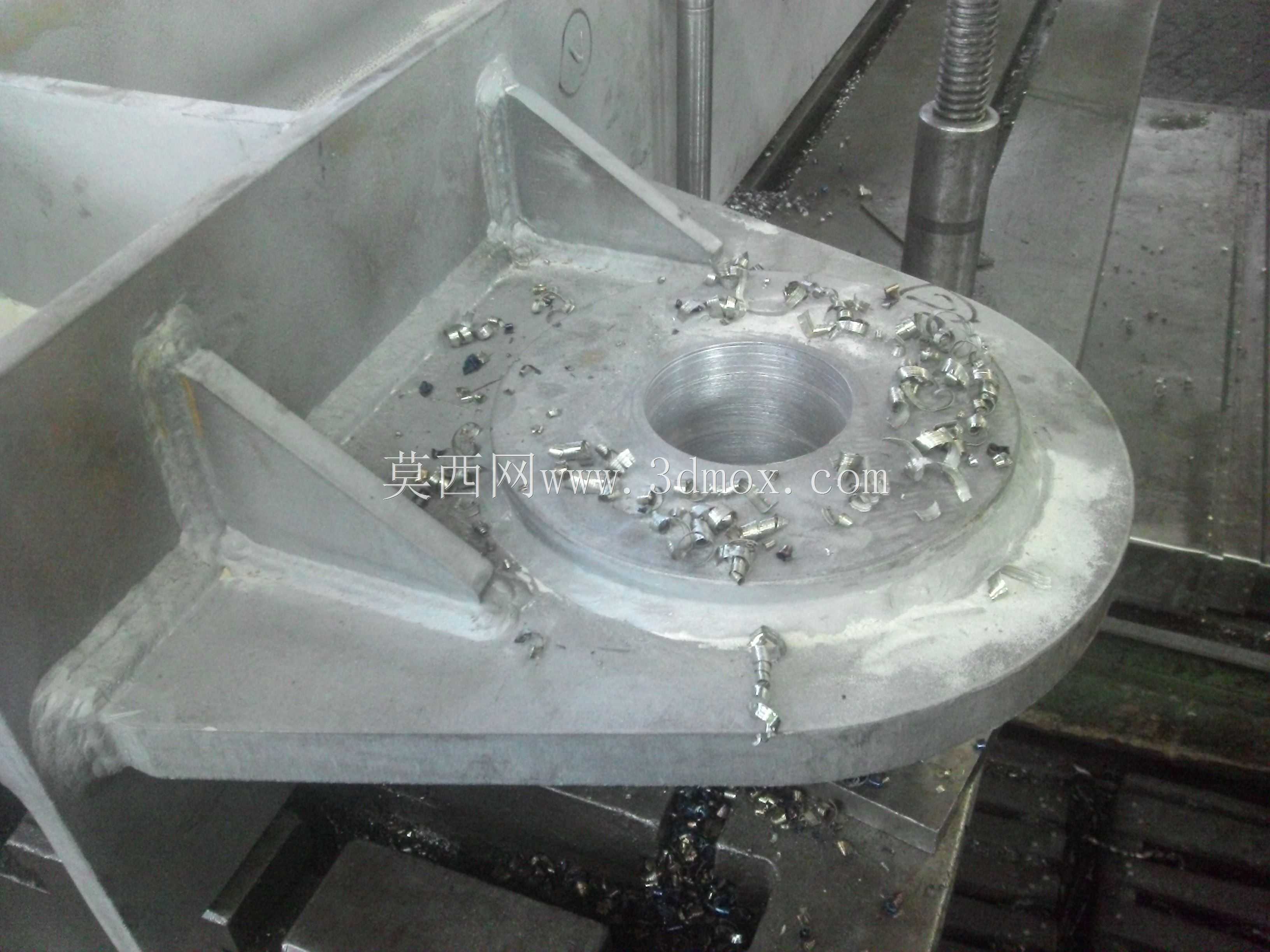

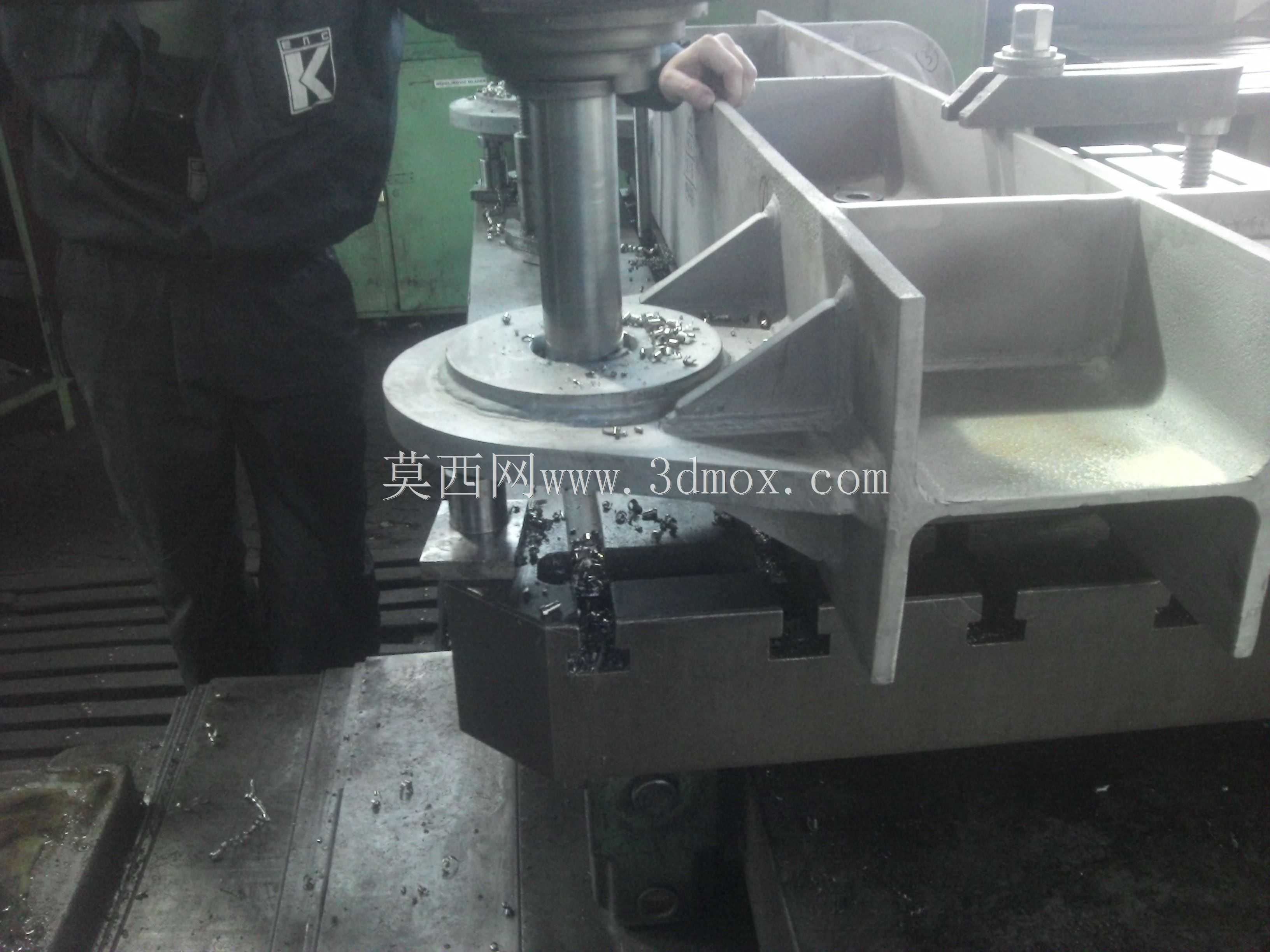

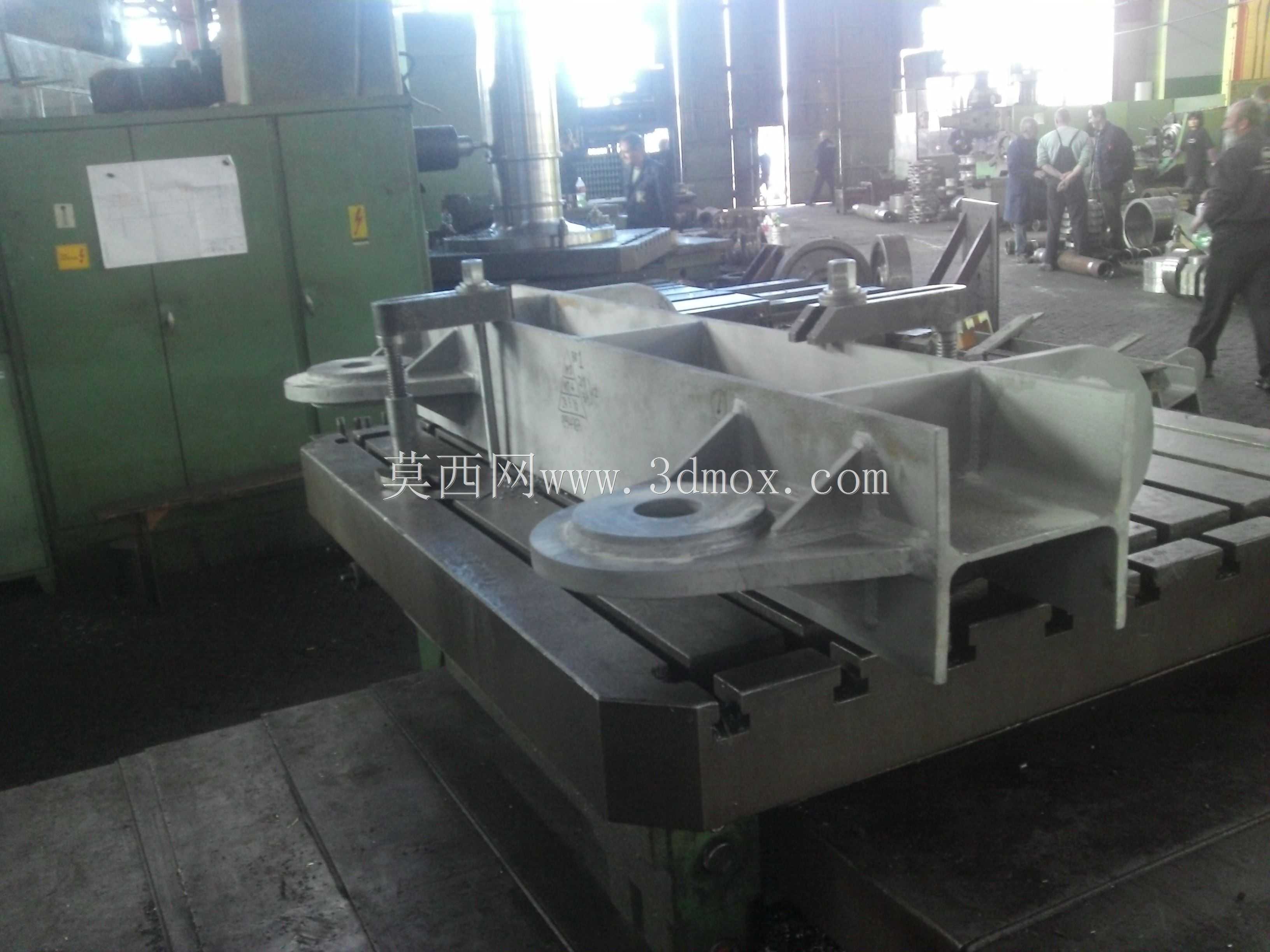

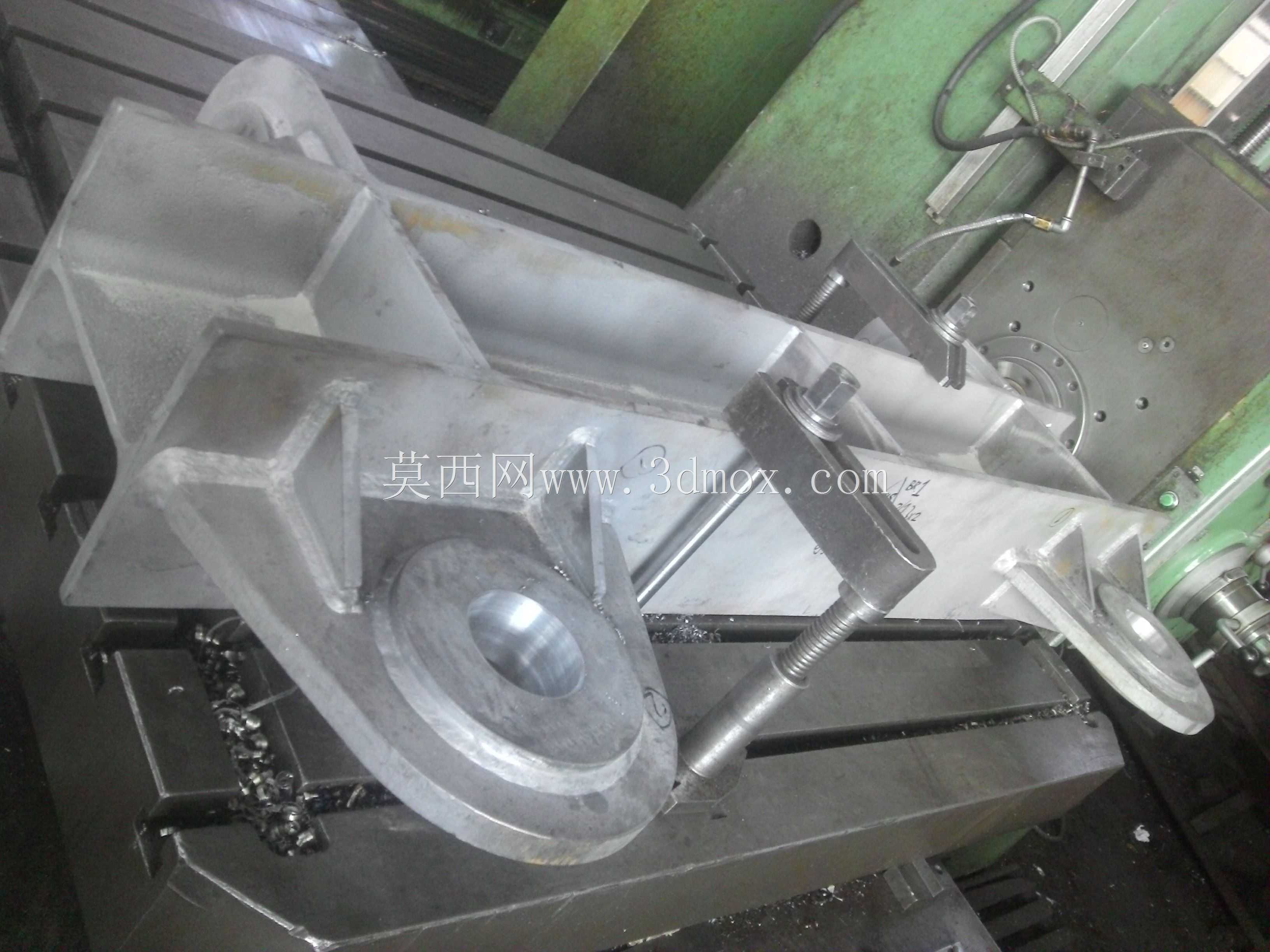

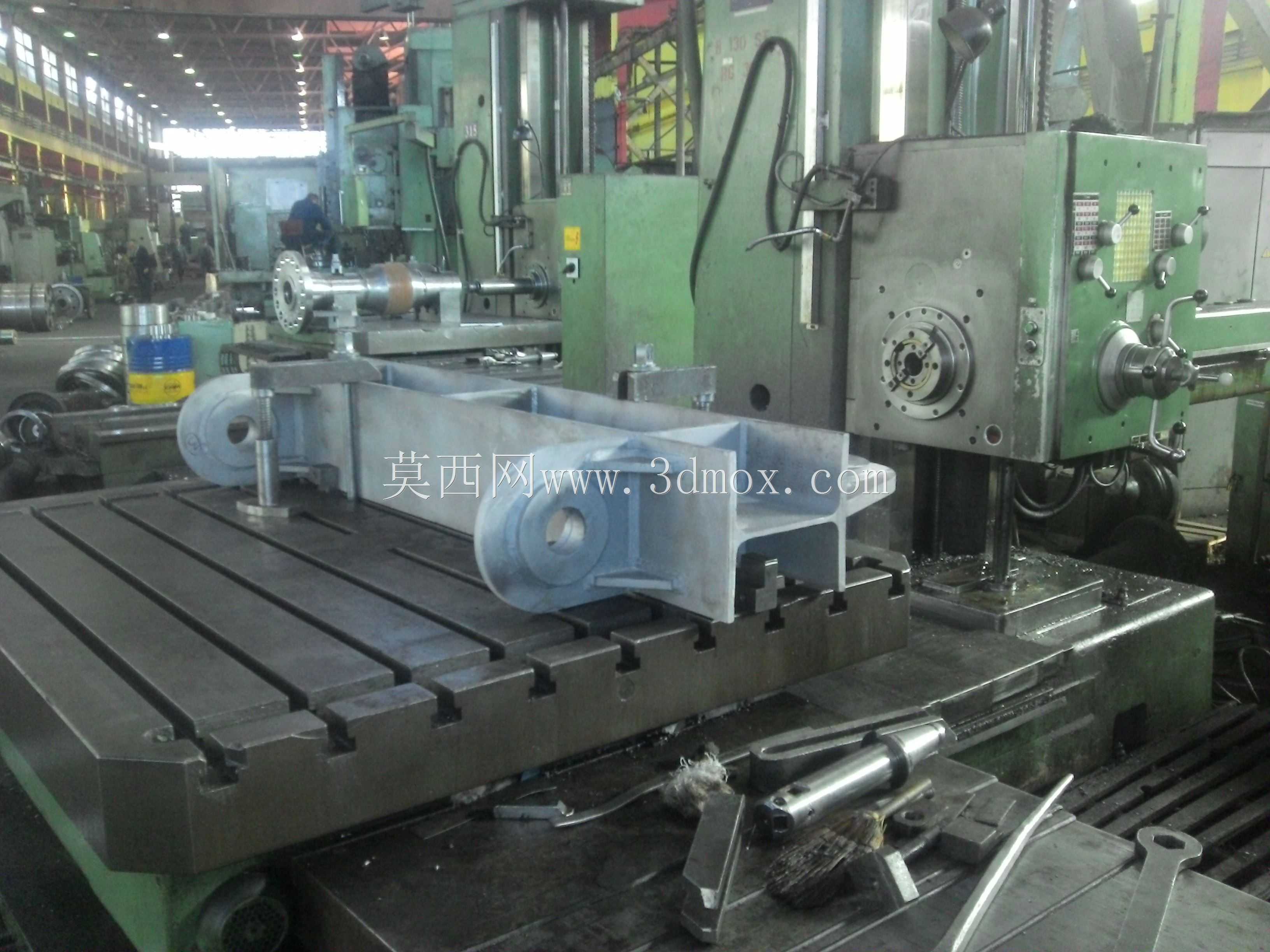

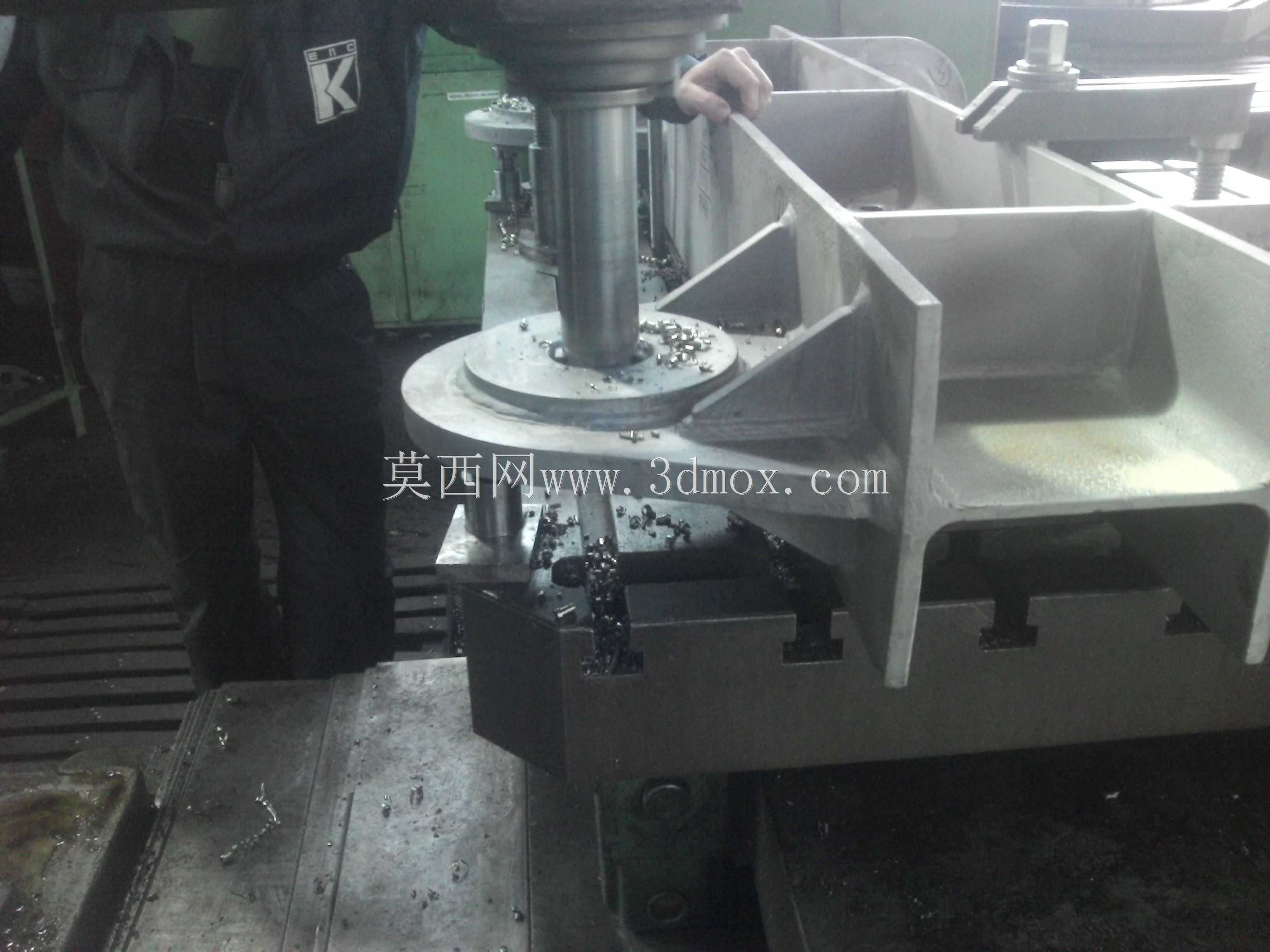

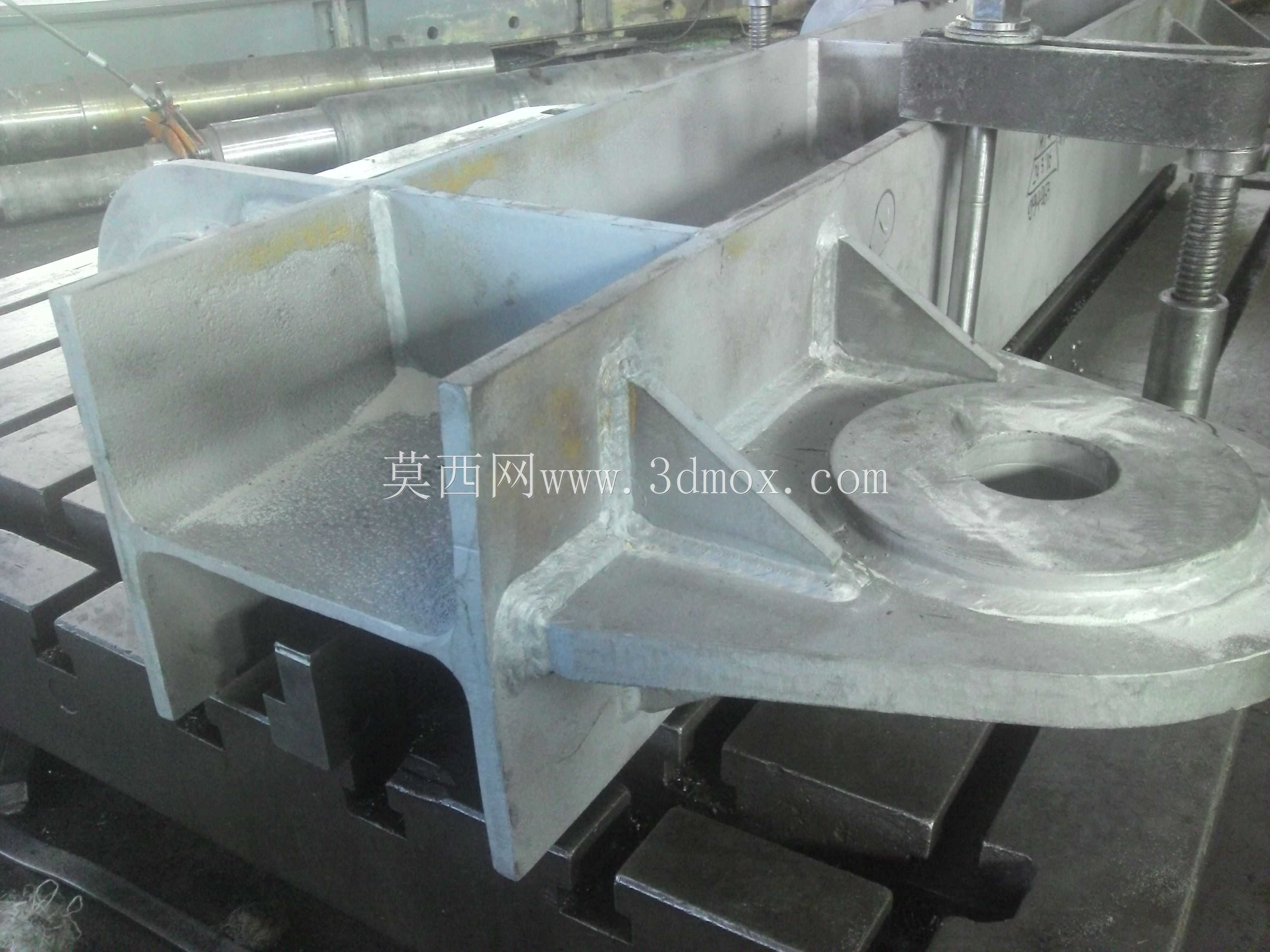

　　从结构布局来看，主体采用矩形截面箱型梁作为核心承力骨架，箱型断面的抗扭、抗弯表现远优于同重量的开口型钢，梁体上下翼缘与侧板采用连续封闭焊接形式，载荷从两端吊点传入后，能够沿着箱型壁板均匀扩散，不会在腹板位置出现局部屈曲风险。梁体的上下两端分别布置铰接吊耳，吊耳采用厚钢板整体切割成型，耳板中心加工同轴销轴孔，孔位周边做加厚补强处理，上端吊耳通过两块三角形筋板与箱型梁上翼缘焊接固定，筋板沿吊耳受力方向对称布置，直接把吊耳承受的竖直拉力传导至梁体整个上表面，而非仅作用在翼缘局部区域；下端吊耳从梁体下翼缘中心向下延伸，同样搭配对称补强筋，保证上下吊点的受力轴线完全重合，起吊过程中梁体不会承受附加扭转力矩。

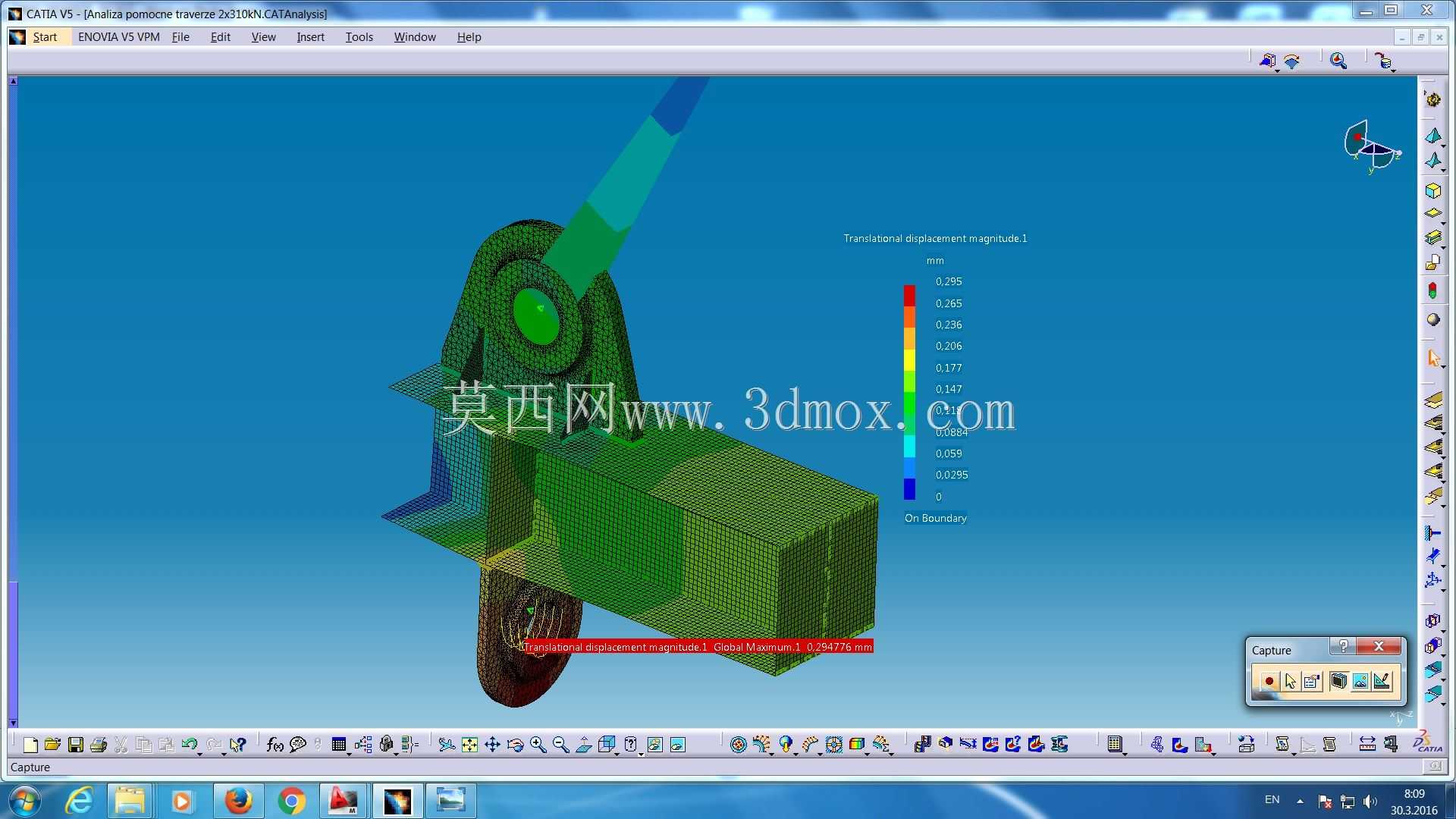

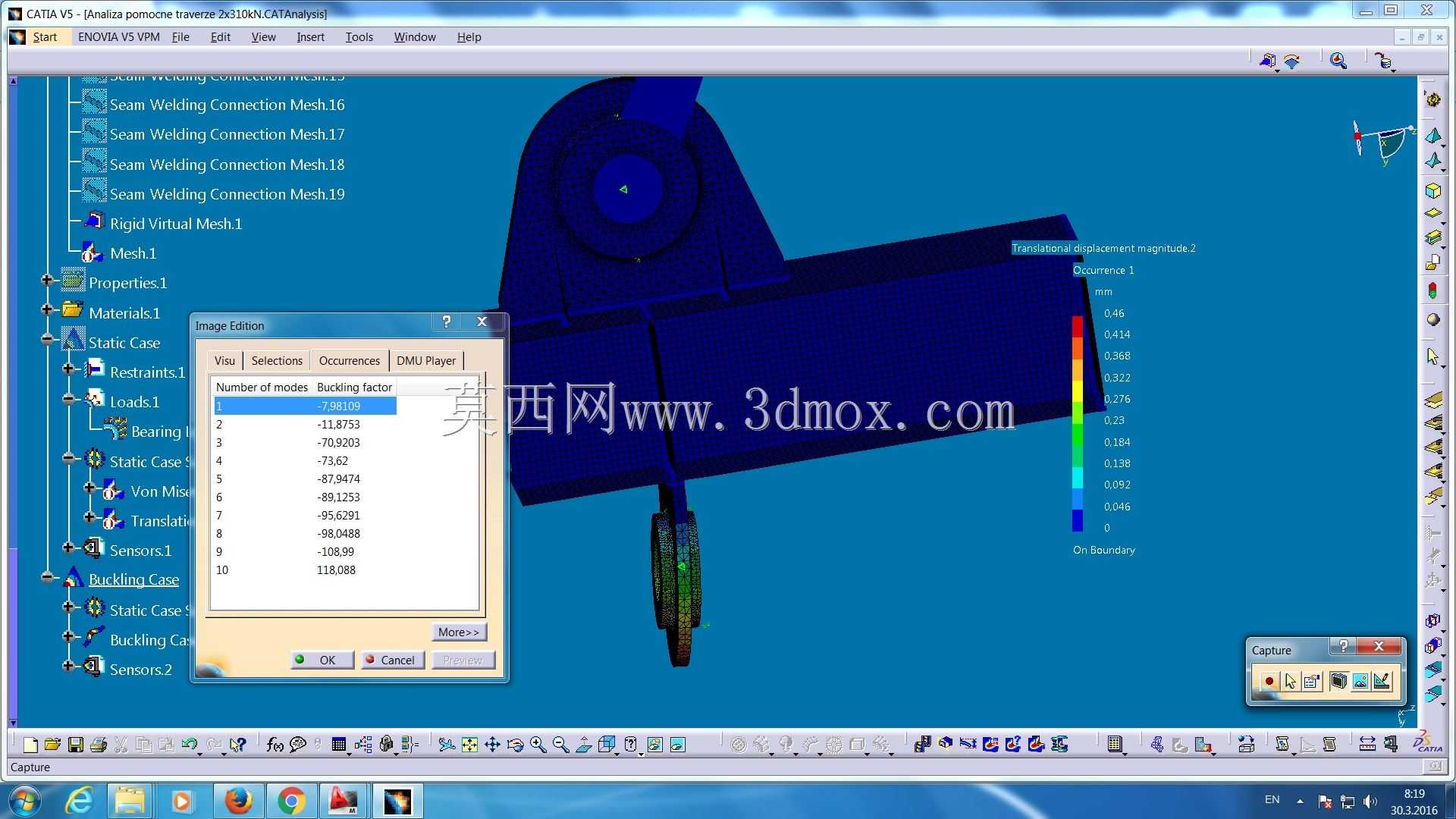

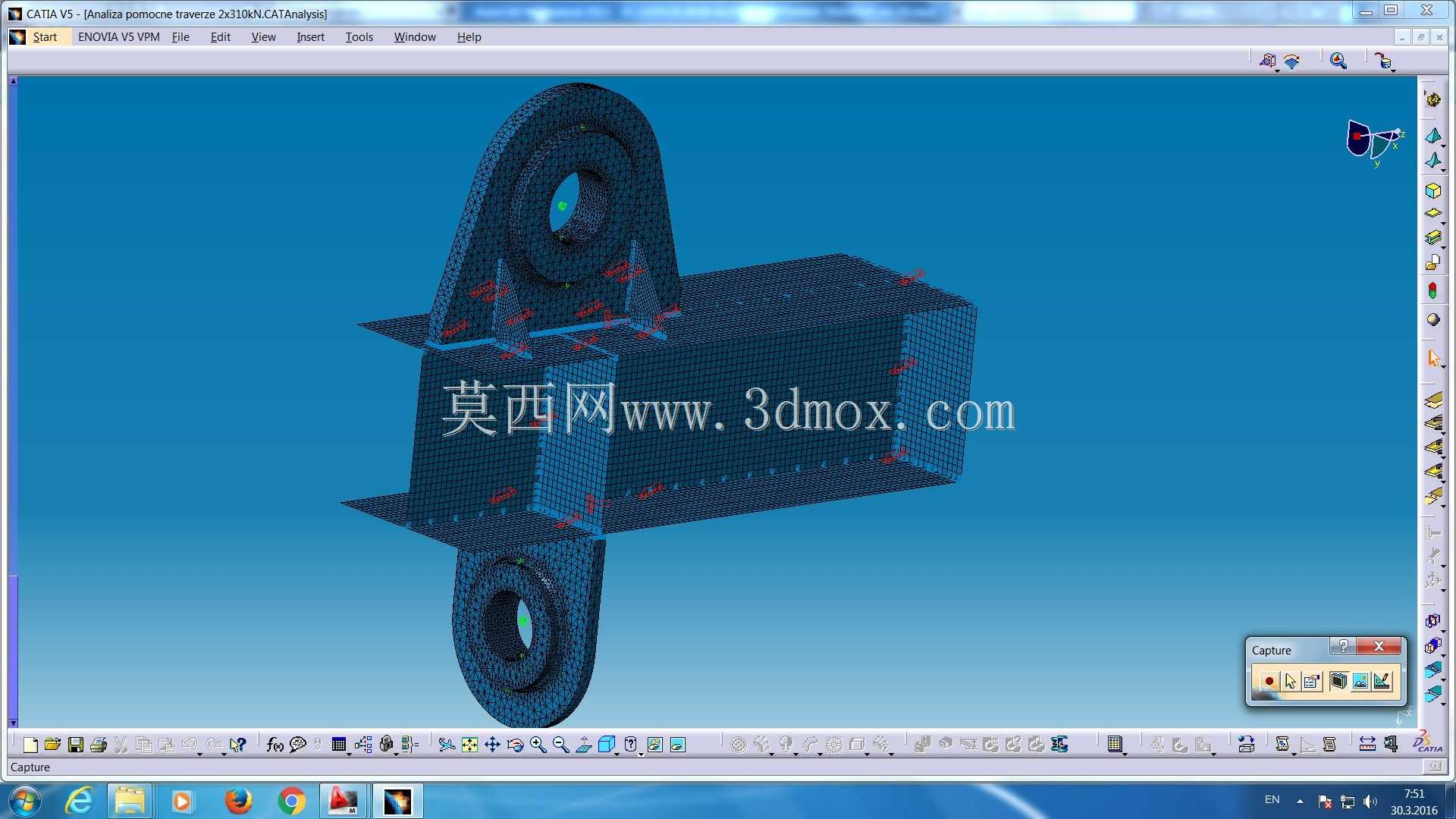

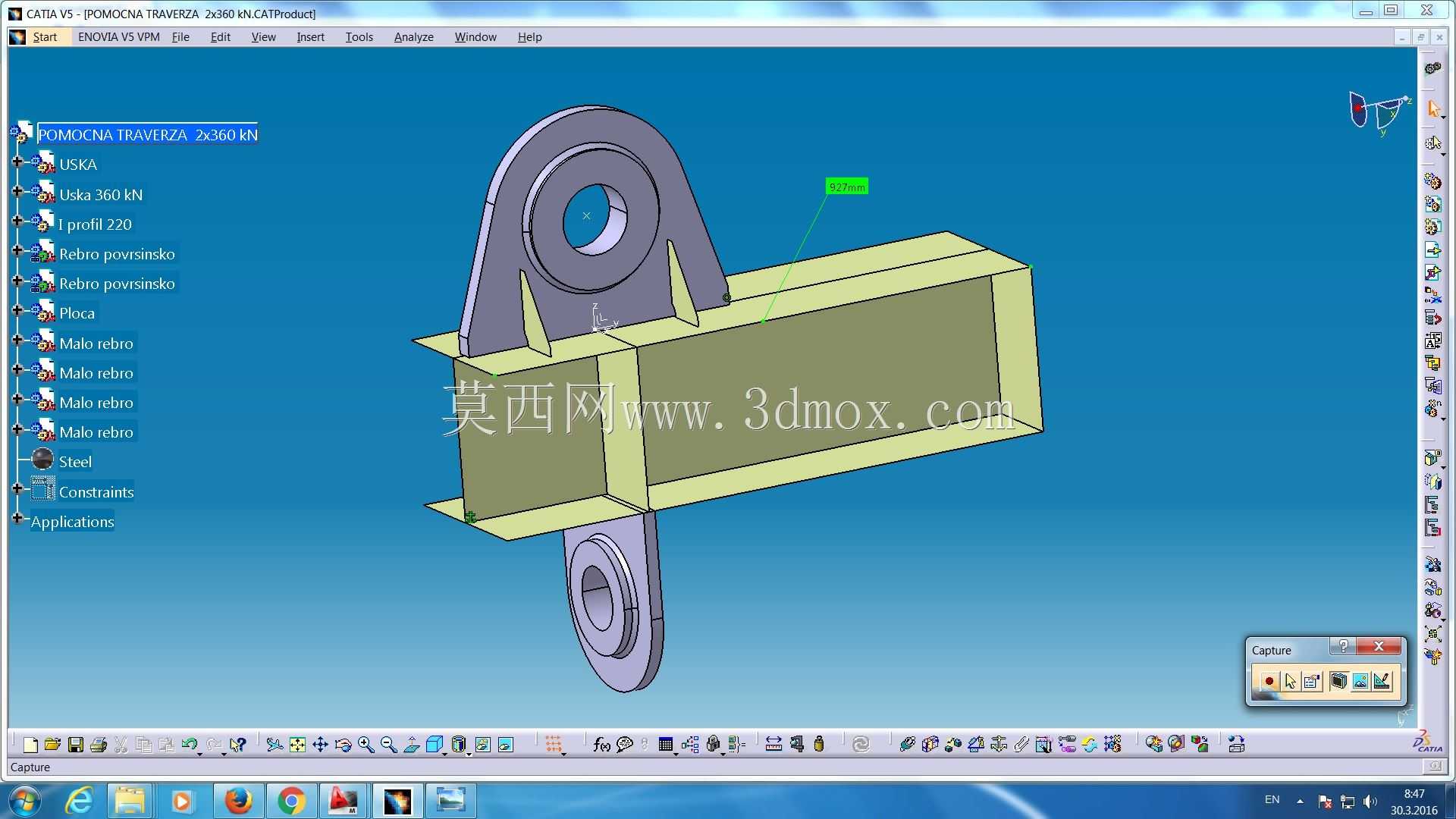

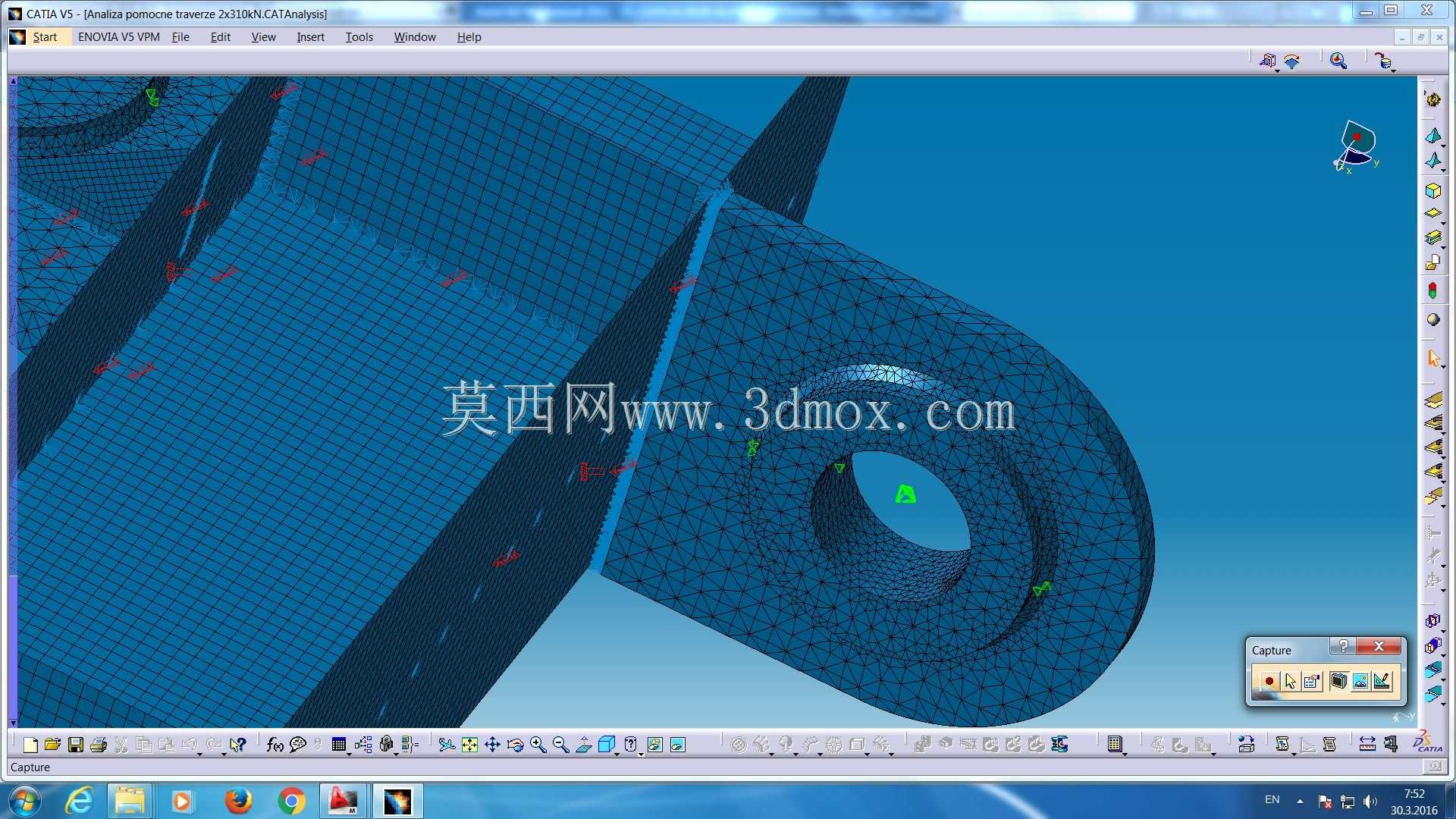

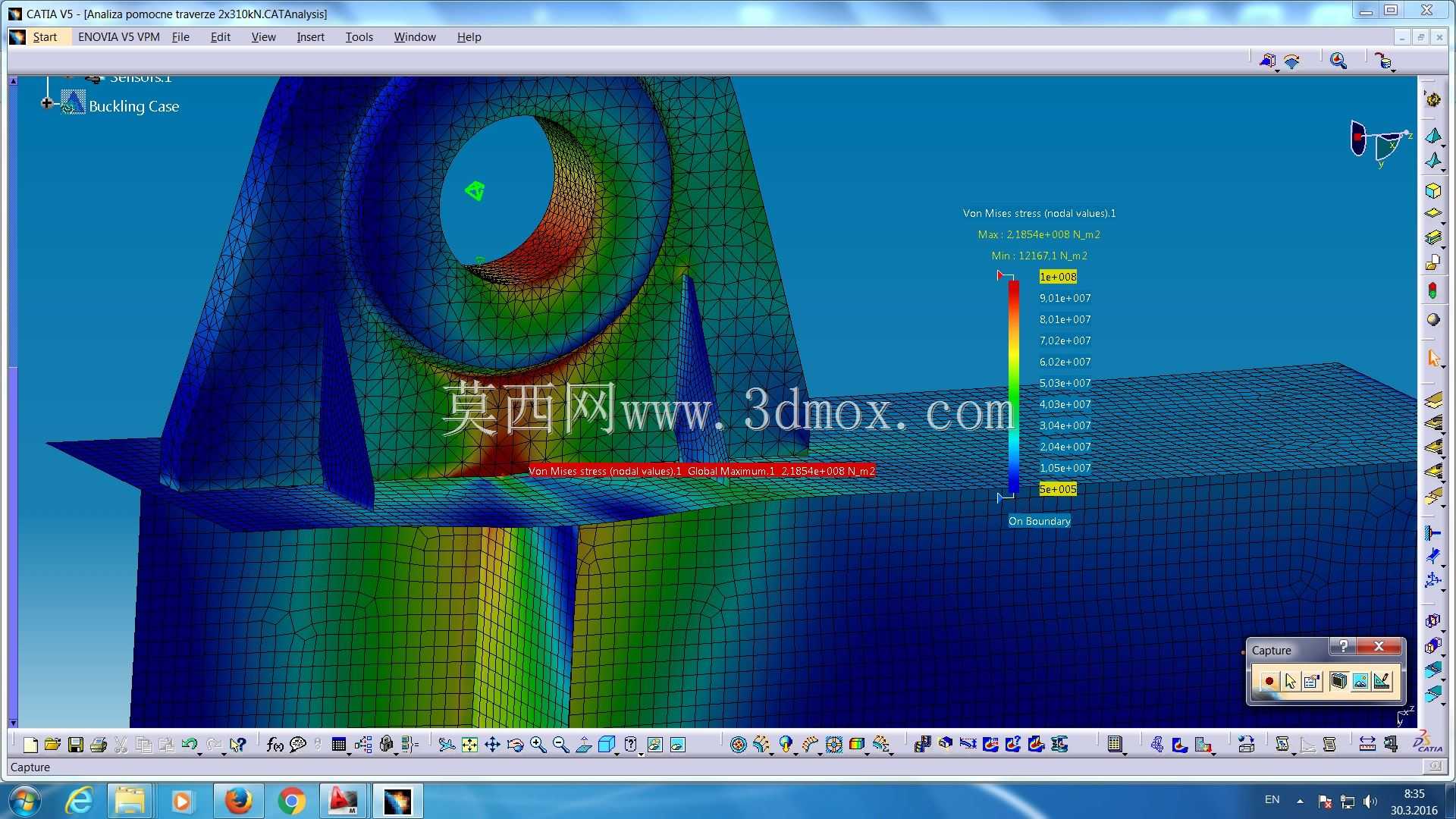

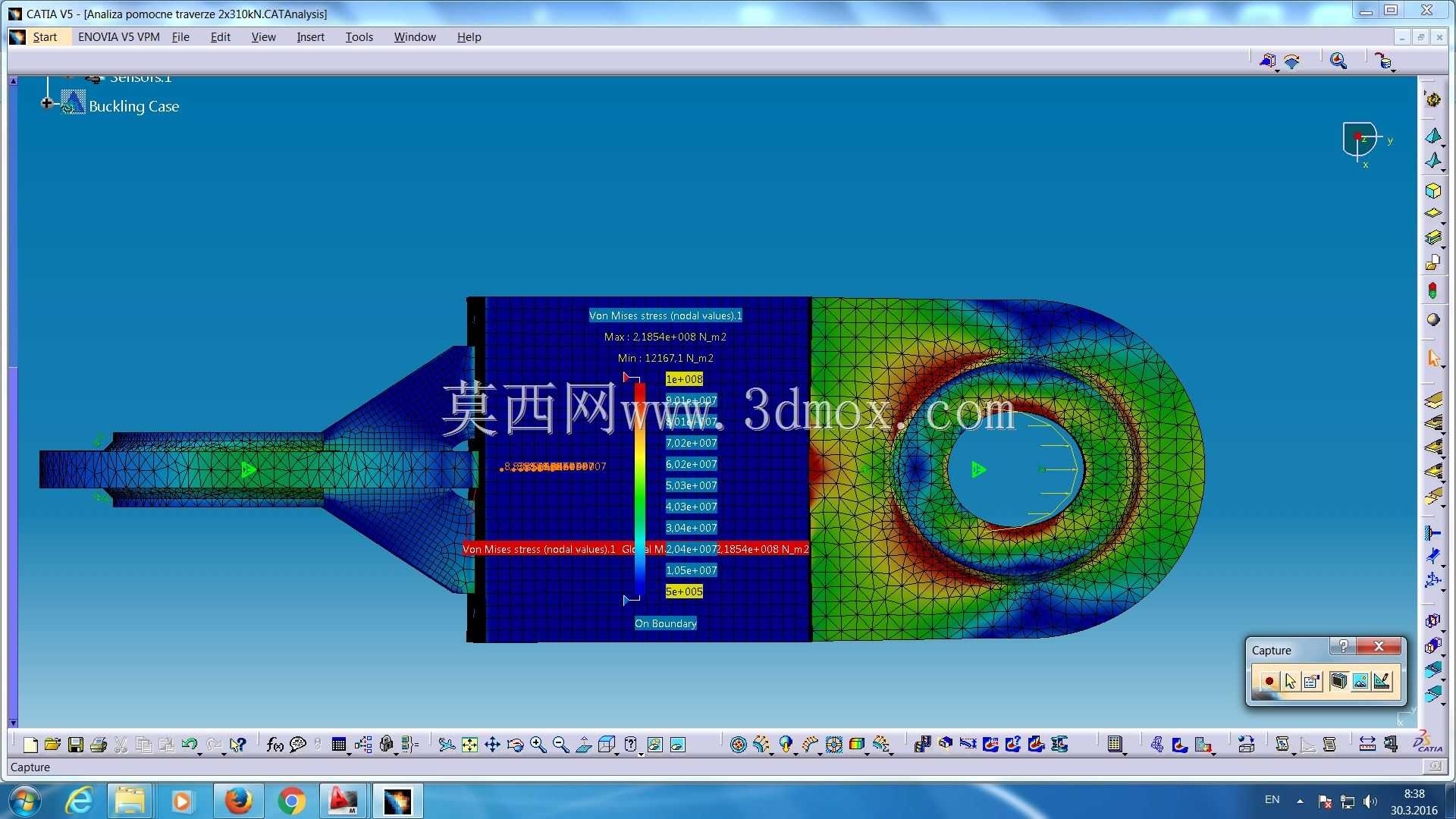

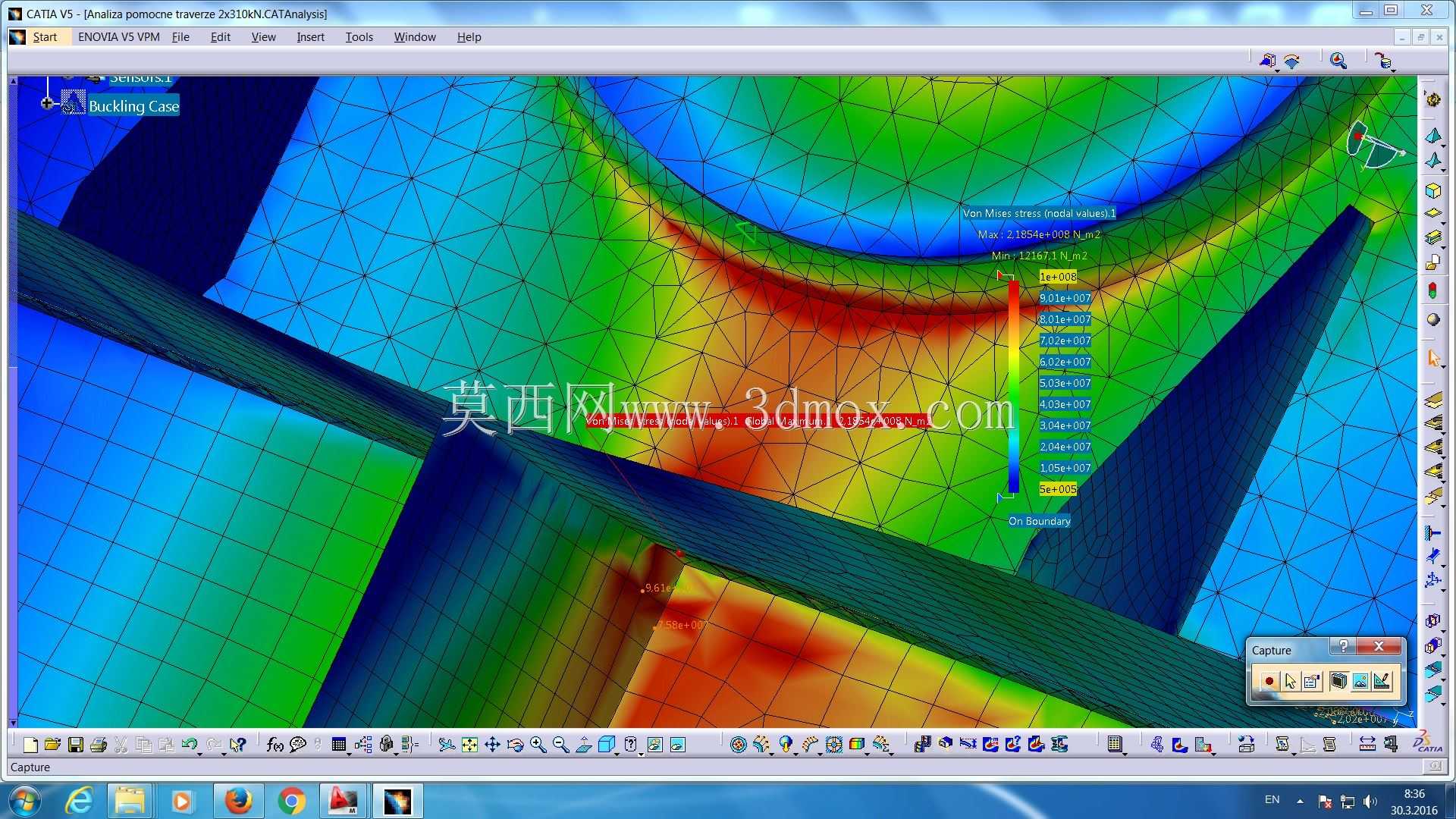

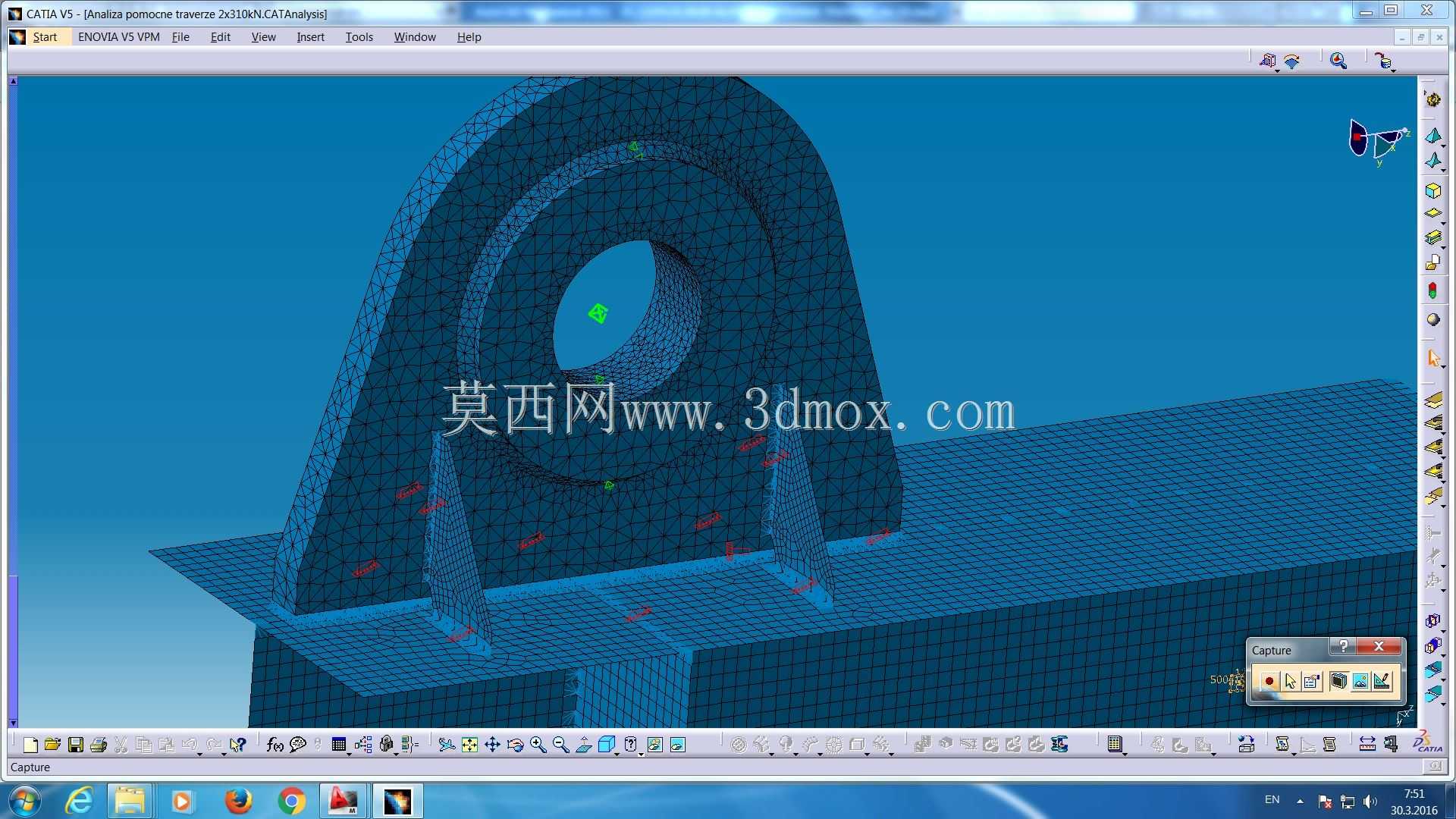

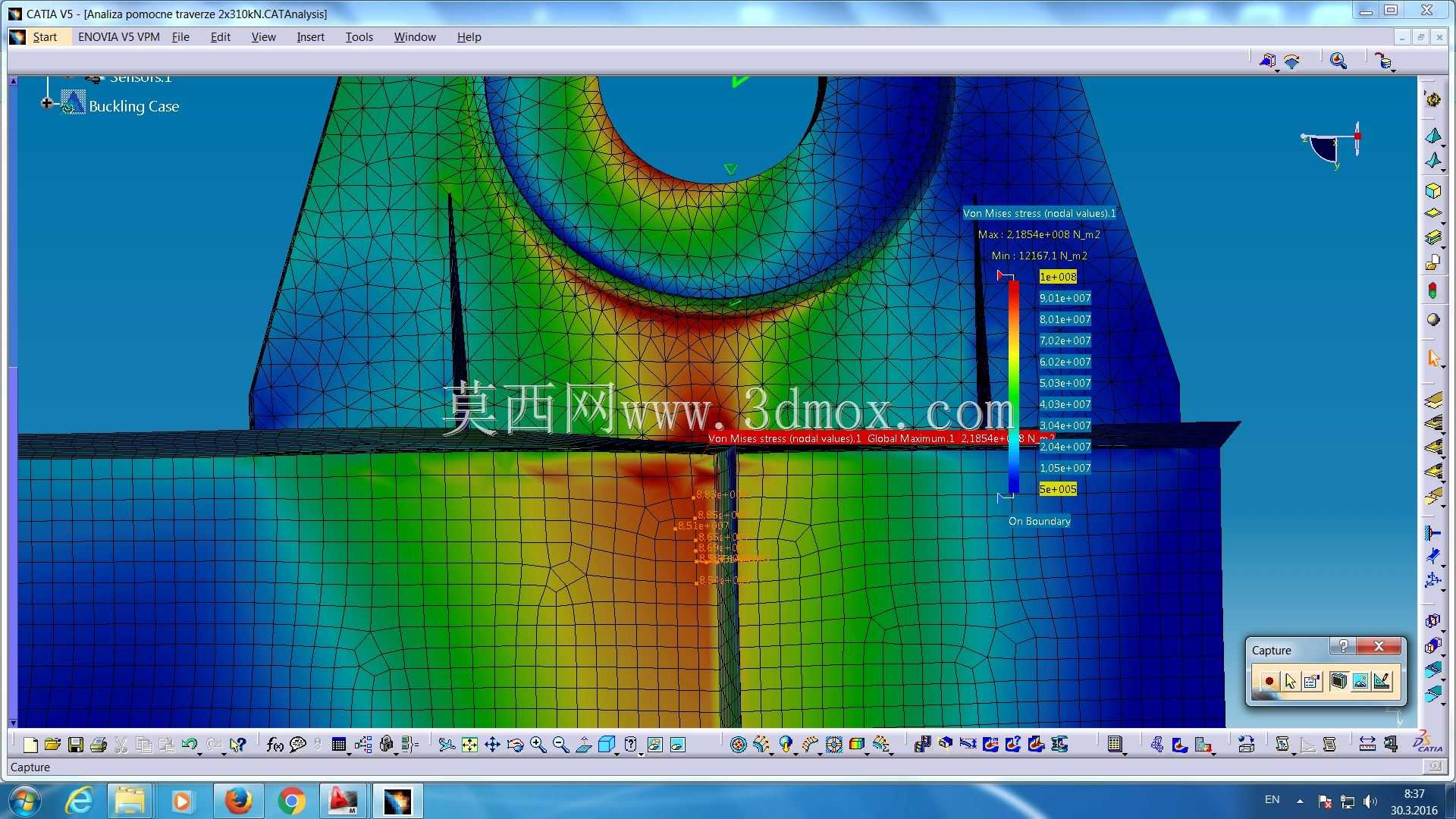

　　设计阶段先完成二维轮廓草图的参数化搭建，把吊耳孔中心距、箱型梁截面长宽、筋板厚度这些核心尺寸设置为关联变量，调整任意一处参数时，整个装配体的配合关系、板件轮廓都会同步更新，省去反复修改草图的重复工作。三维建模完成后，分别针对二维截面的抗弯抗剪校核、三维实体的有限元应力分析做仿真计算：在二维层面按照材料力学梁单元计算方法，校核箱型梁在满载工况下的最大弯曲正应力、腹板剪应力，确认梁体的挠度控制在吊装作业允许的跨度千分比范围内；三维有限元分析中，对销轴孔位置施加铰接约束，在对应吊点加载额定工作载荷，重点排查吊耳孔边、筋板与梁体焊接交接位置的应力分布，针对应力峰值超出材料许用值的局部区域，通过加大筋板包覆范围、增加耳板过渡圆角的方式分散应力，避免尖角位置出现应力疲劳裂纹。

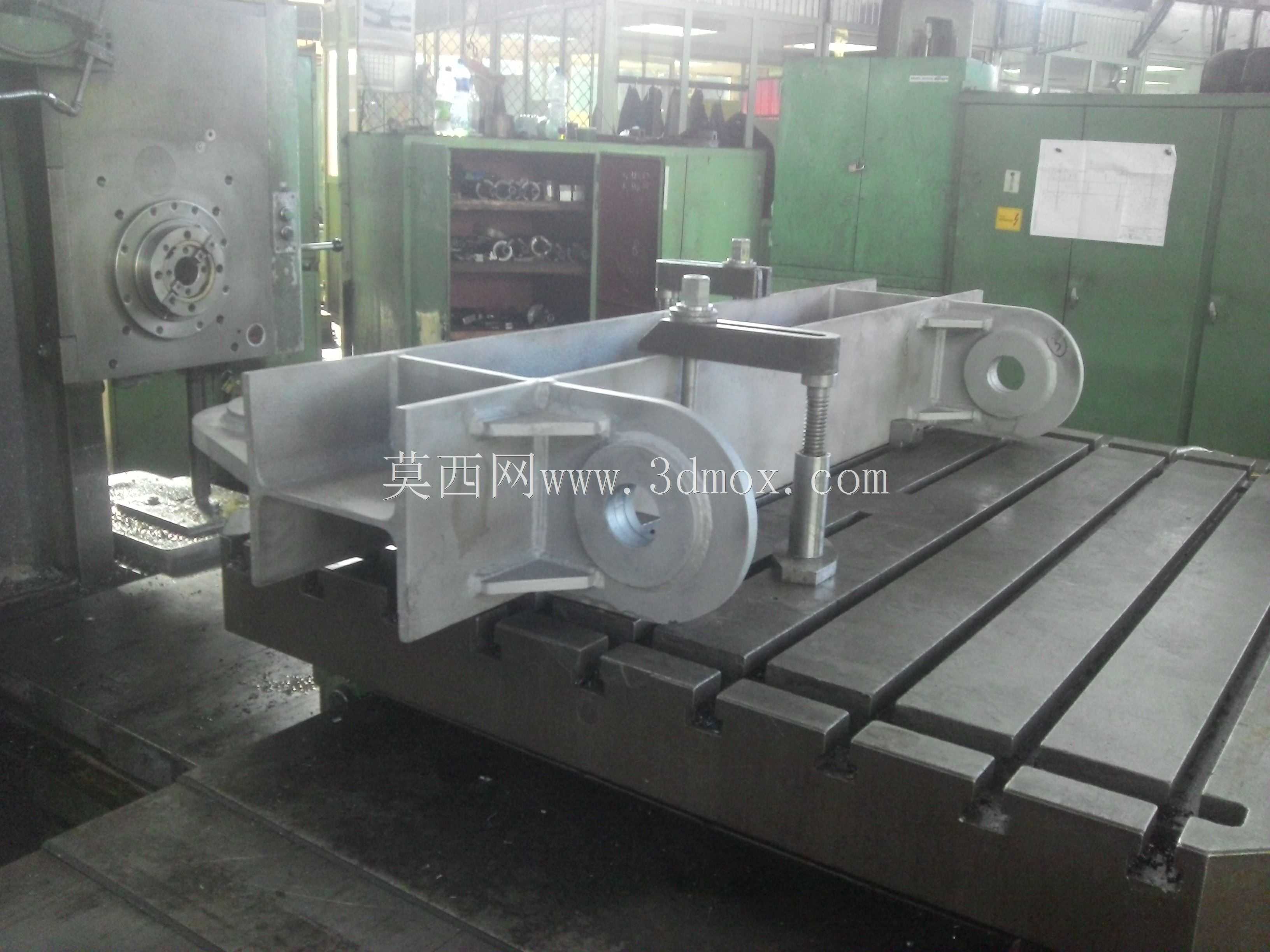

　　外形与安装边界方面，箱型梁的长度方向预留足够的吊点间距，保证起吊时吊索不会和被吊构件发生干涉，梁体断面尺寸在满足刚度要求的前提下尽可能压缩轮廓，减少工装自身重量，降低起重设备的无效载荷消耗。上下吊耳的销轴孔采用统一孔径规格，可和现场标准吊装销轴、卸扣直接匹配，不需要额外定制转接件；吊耳两侧的筋板外边缘和梁体侧壁保持齐平，整个工装外侧无突出尖锐结构，车间转运、存放时不会剐蹭周边设备或操作人员。实际作业时，先将上端吊耳与起重吊钩的吊具通过销轴铰接，下端吊耳与被吊构件或者测试工装的吊点连接，起吊前确认两处吊耳的铰接销轴都安装到位、开口销锁止，加载过程中梁体始终保持水平姿态，载荷沿竖直方向平稳传递，既可以完成重型构件的常规吊装，也能在新吊装工装的型式试验中，作为加载梁配合吊篮完成额定载荷、动载工况的测试验证，整套结构没有复杂的活动部件，日常维护仅需要定期检查吊耳孔磨损情况、焊接缝有无开裂迹象，就能长期保持稳定的承载能力。
