重载起重测试吊篮半幅承载框架

　　该结构面向起重设备出厂前的重载模拟试验场景，用于在试验台架上替代真实货载，完成起升机构、吊具连接、制动系统与承载框架的联合加载验证。现场作业中，重型起重设备在交付前需要覆盖从常规载荷到极限超载的多档位测试，直接使用散货配重不仅装填效率低，而且载荷重心难以稳定控制，吊篮式承载工装可以把配重块集中约束在框架内部，通过标准吊点与起升机构连接，使加载过程更接近实际吊装工况。

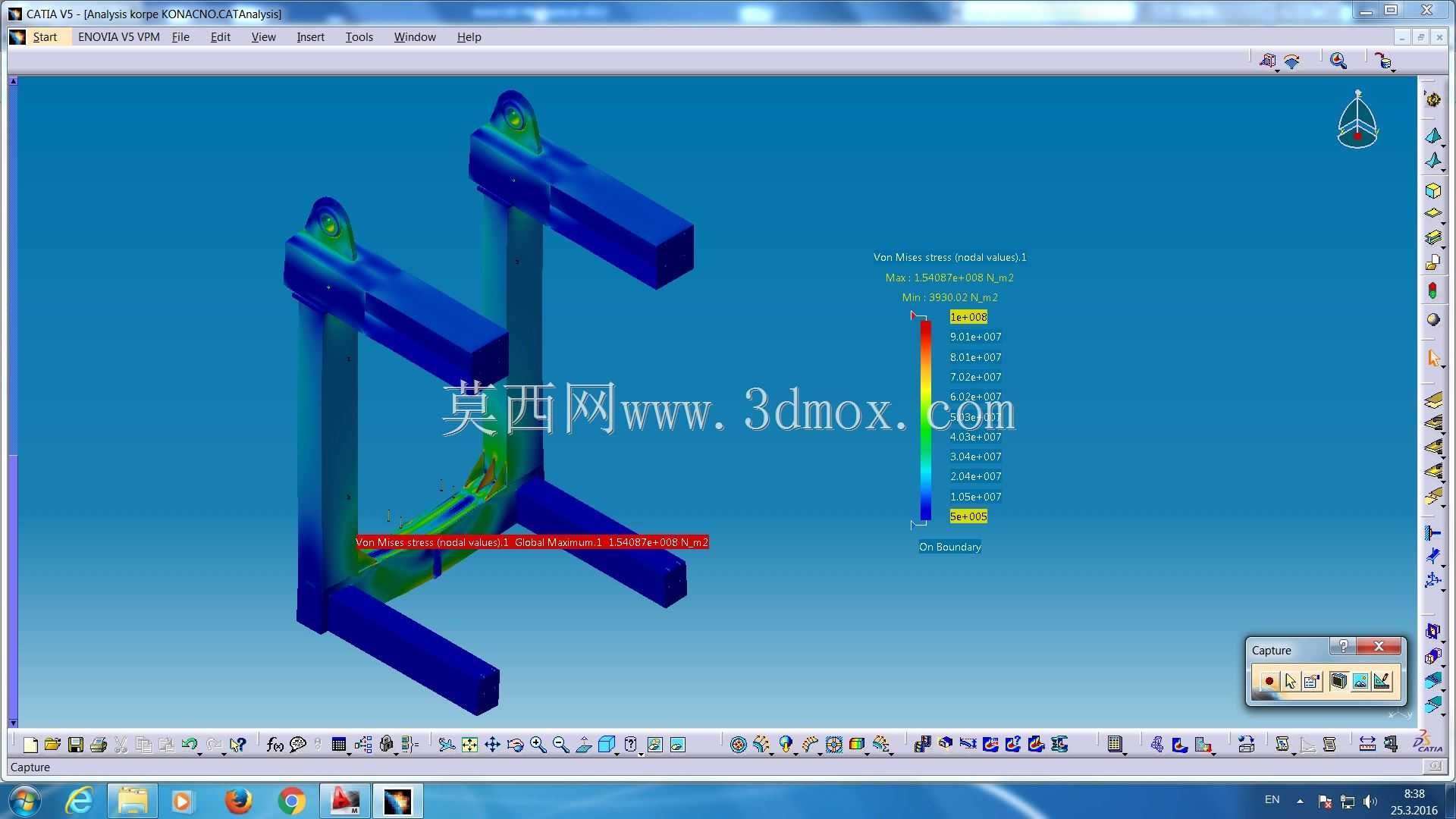

　　整套承载系统采用双篮对称布置思路，单个箱体内设置两个独立篮体，总承载覆盖20吨至62吨的试验区间，能够满足不同吨位起重设备的分级测试需求。由于完整框架沿起升中心面呈左右对称，建模时仅保留半幅结构即可完成主要受力路径的分析，这样处理可以在保证计算精度的前提下减少单元数量，把网格资源集中在吊耳连接区、立柱根部和横梁搭接位置。半幅模型的边界需要在对称面上施加对称约束，使被截断的构件保持与完整结构一致的变形协调关系，避免因单侧建模导致侧向刚度被错误削弱。

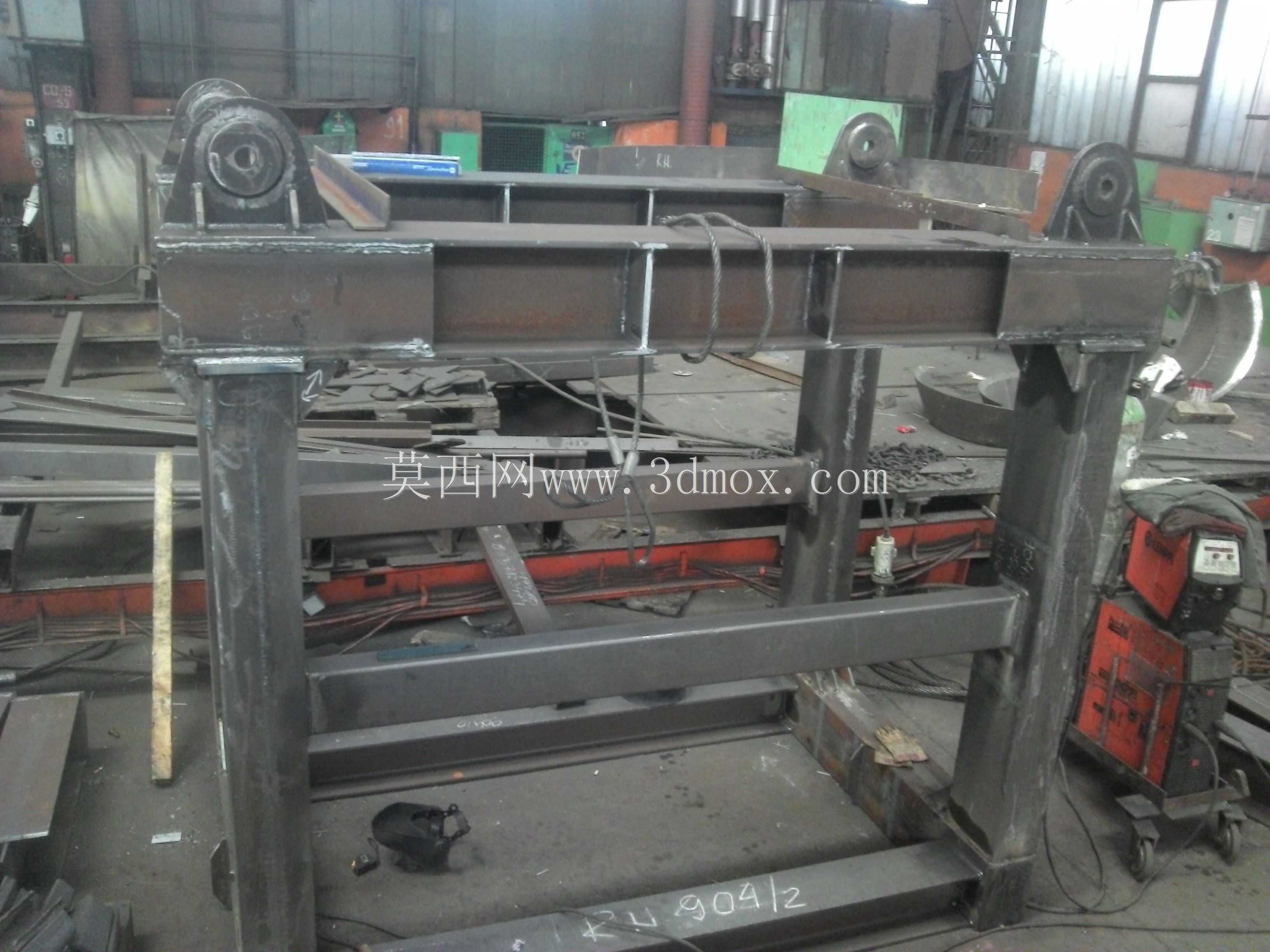

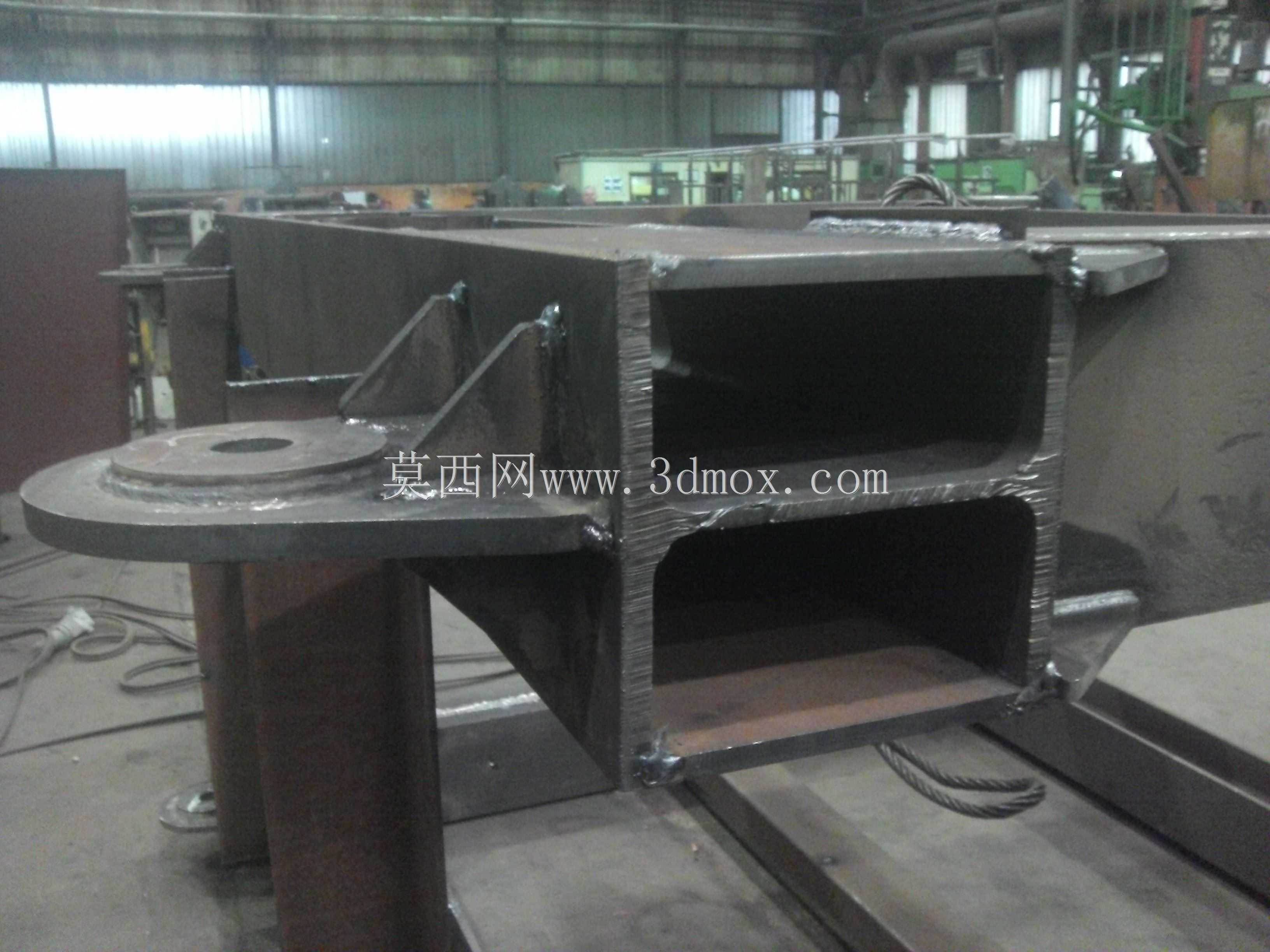

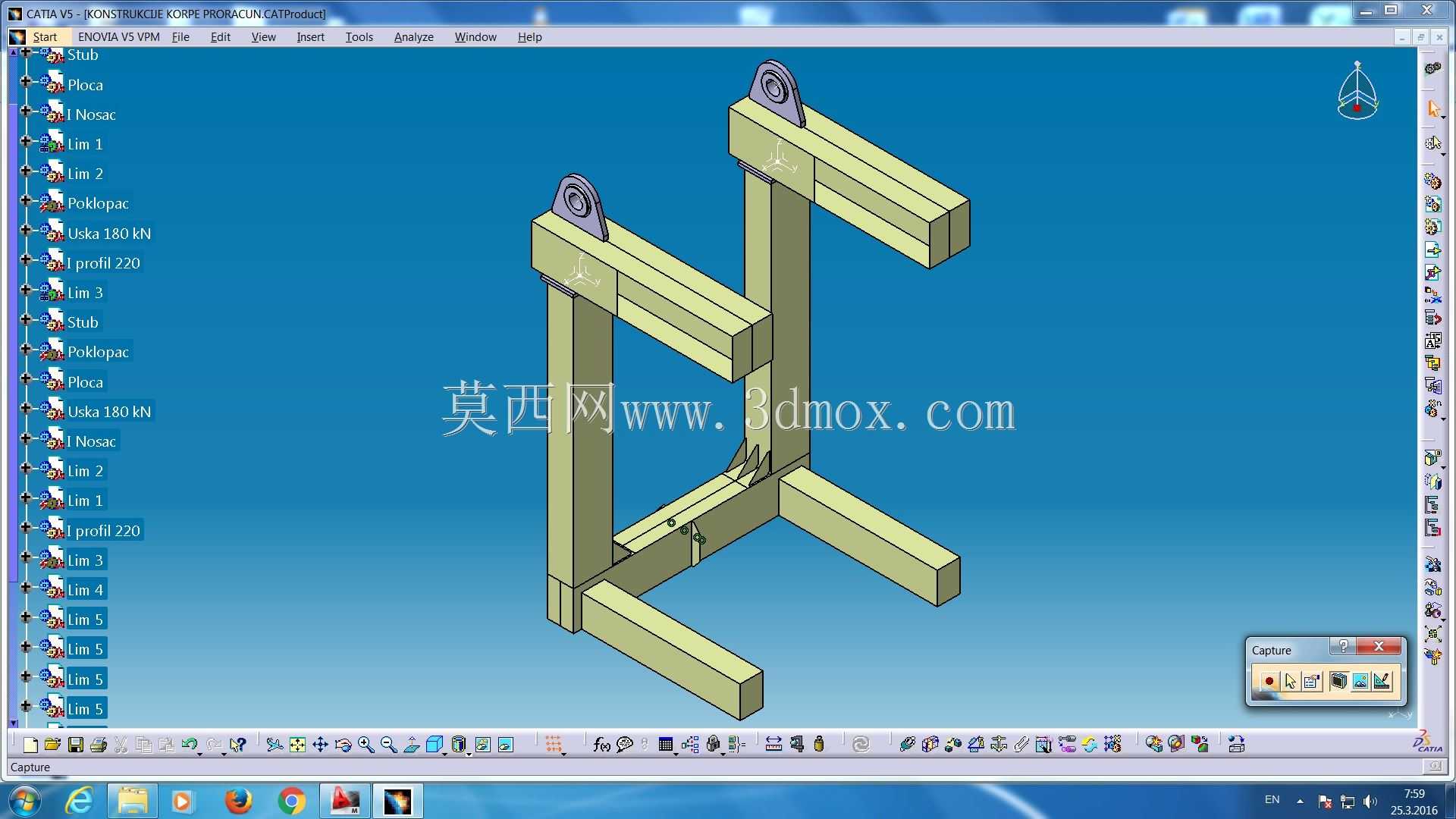

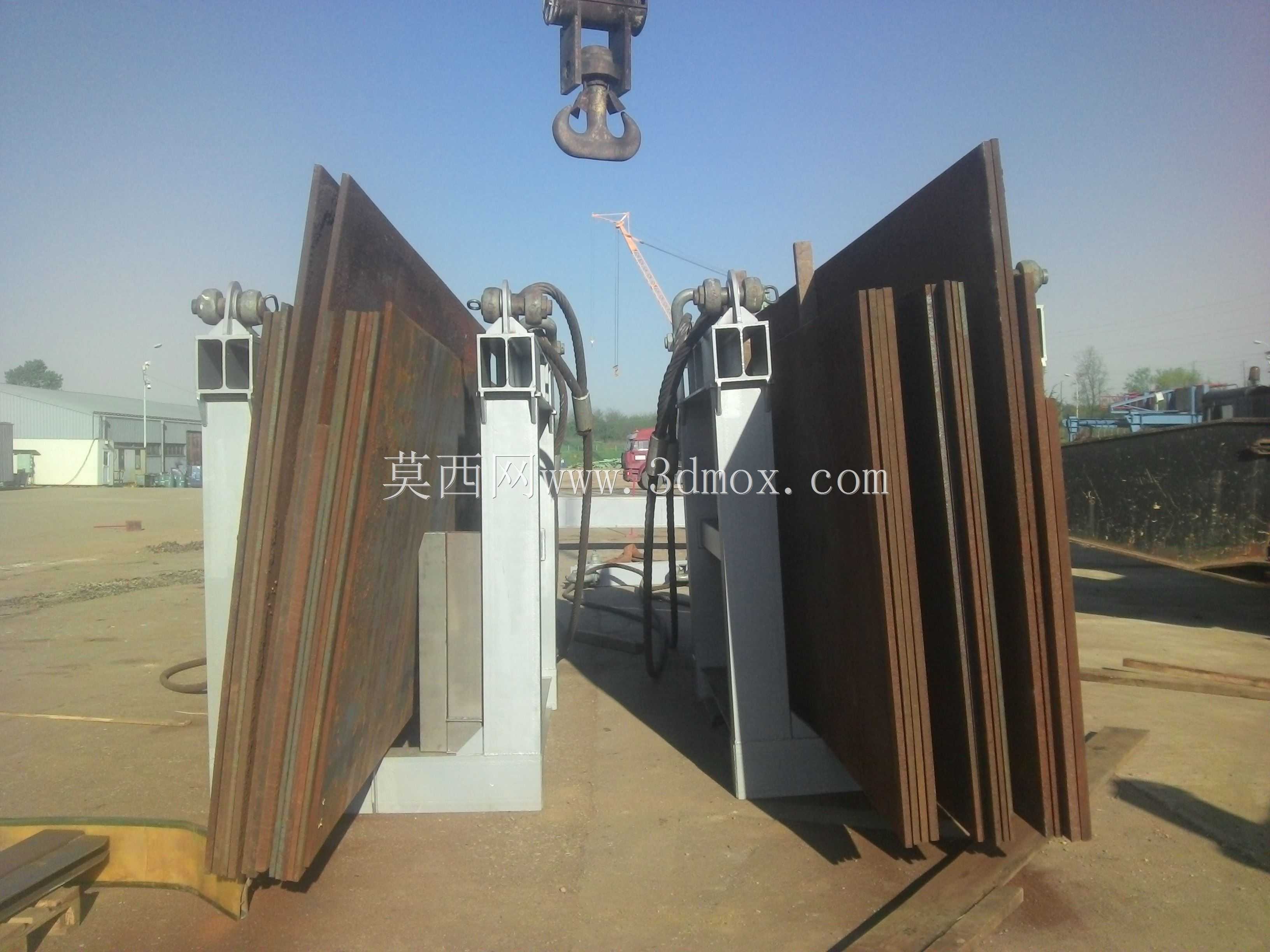

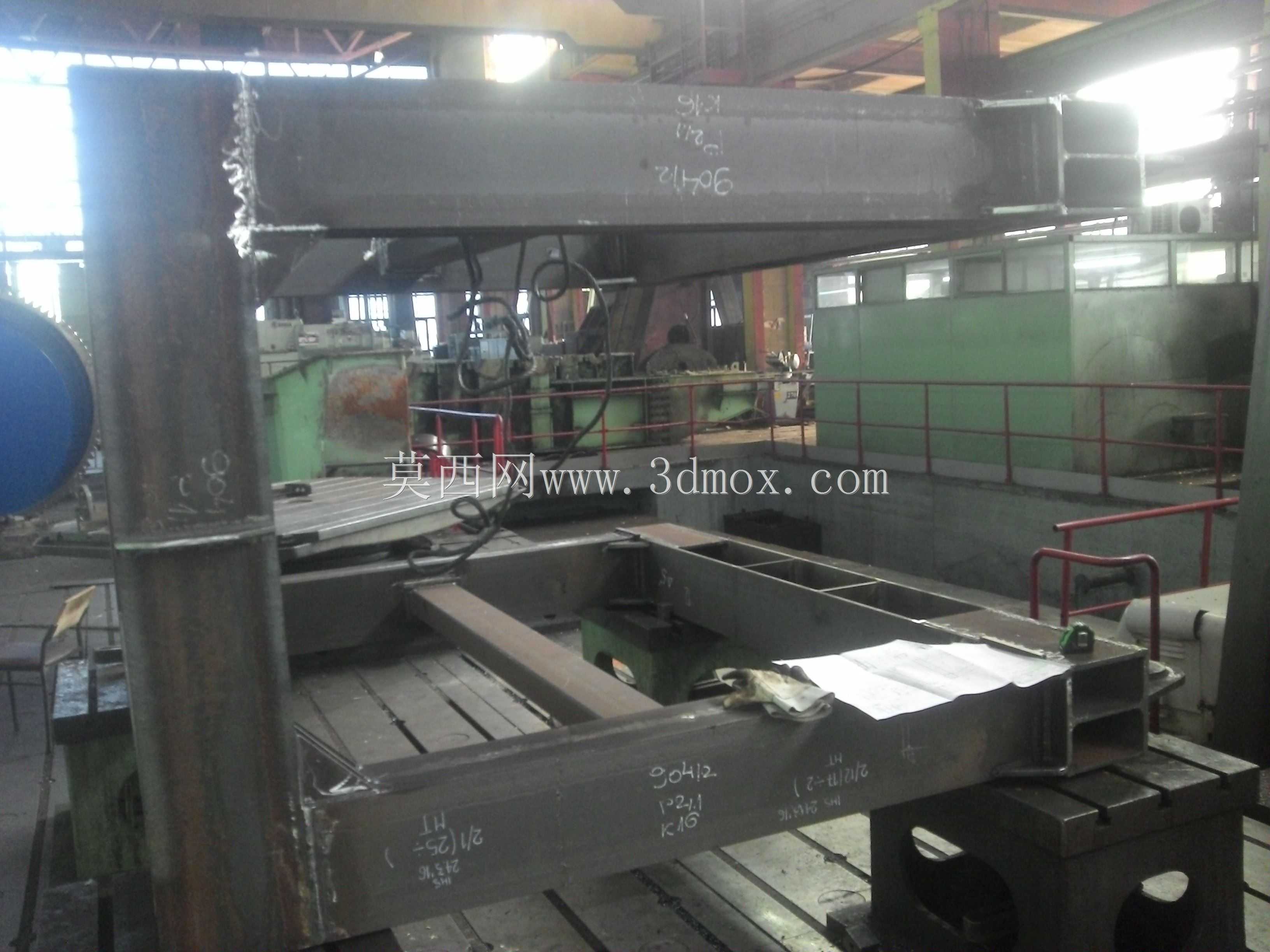

　　从外形上看，框架由方管状纵梁、横梁和竖向立柱组合而成，底部采用前后伸出的支腿式结构，形成稳定的矩形支撑轮廓。吊篮在地面装填配重时，底部支腿直接落在试验场地的承载垫板上，伸出长度需要保证配重块吊装就位时不会与支腿发生干涉，同时让整体重心落在支撑轮廓内部。上部两根横向承载梁平行布置，梁端上方安装带孔吊耳，吊耳通过销轴与起重吊具连接；吊耳中心线与下方立柱轴线尽量对齐，使起吊力能够沿立柱向下传递，减少横梁承受的附加弯矩。

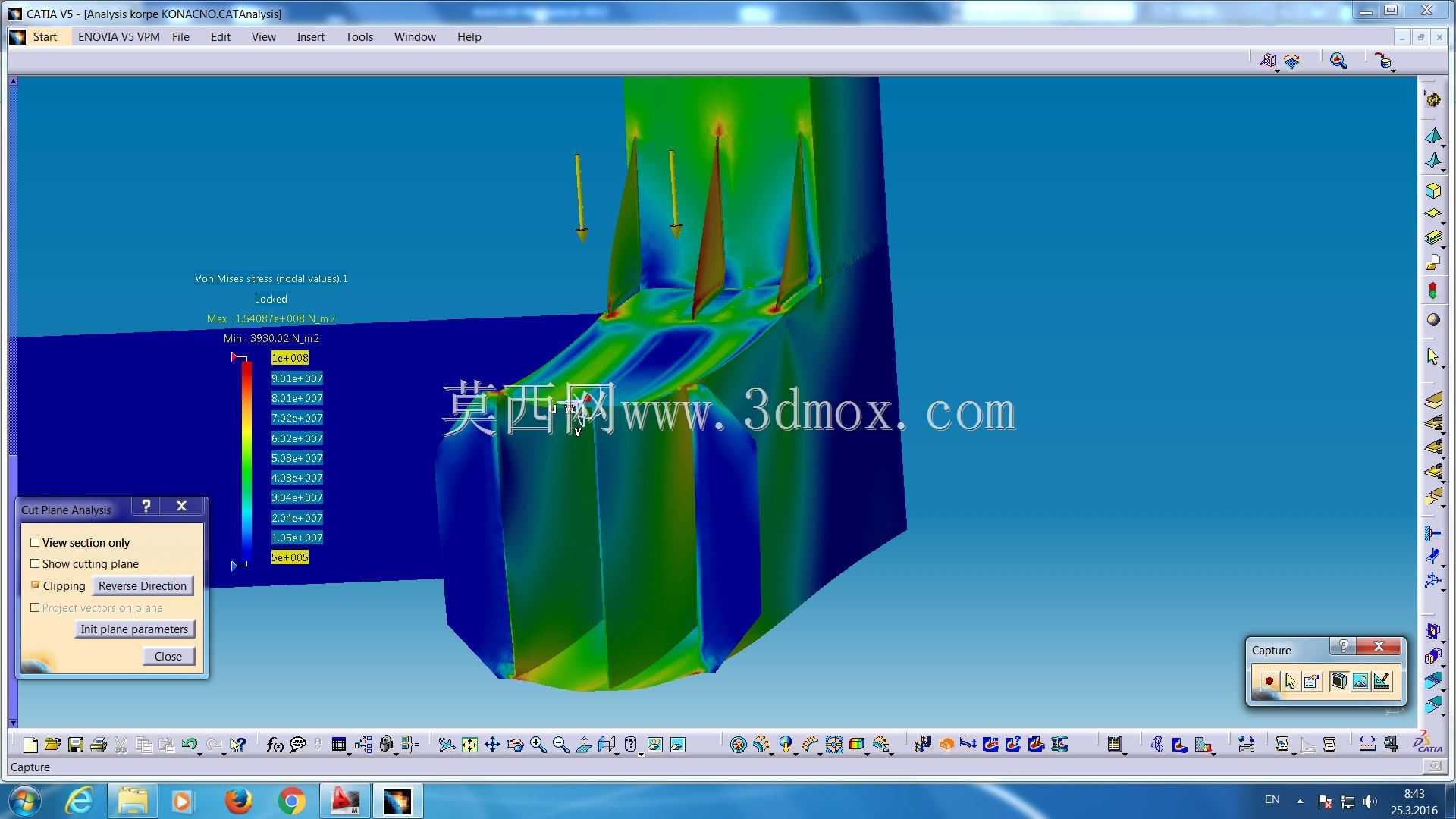

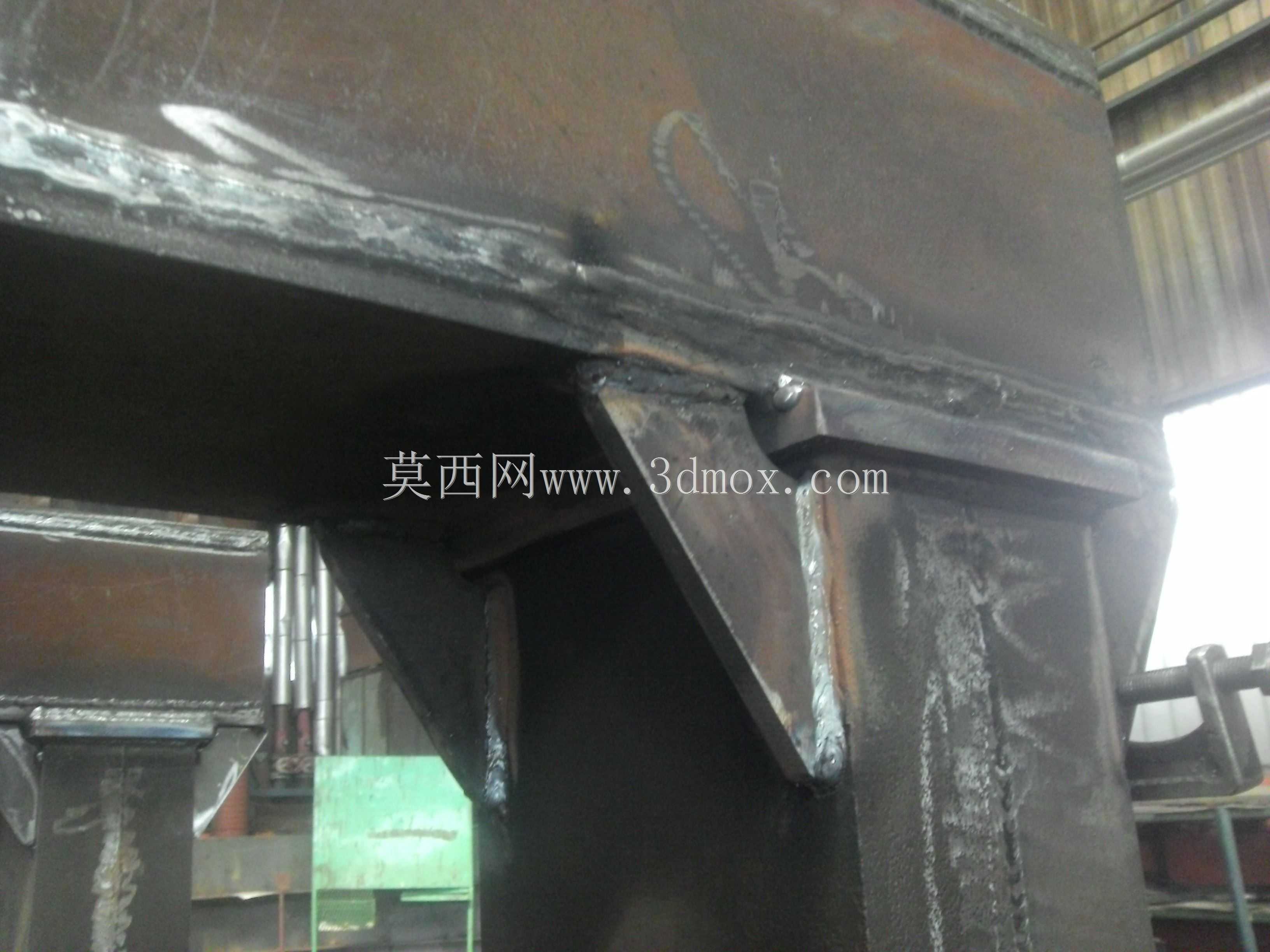

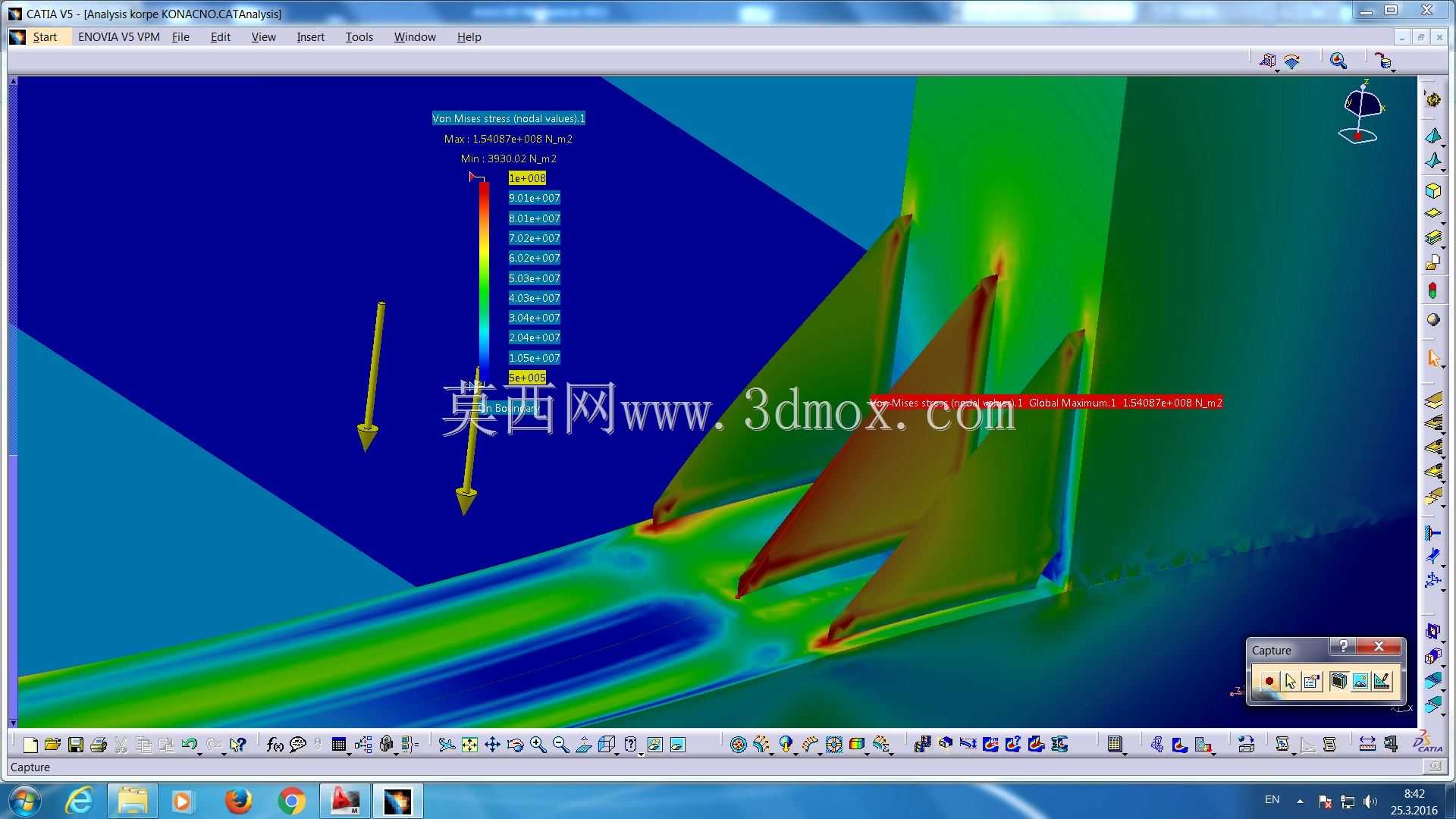

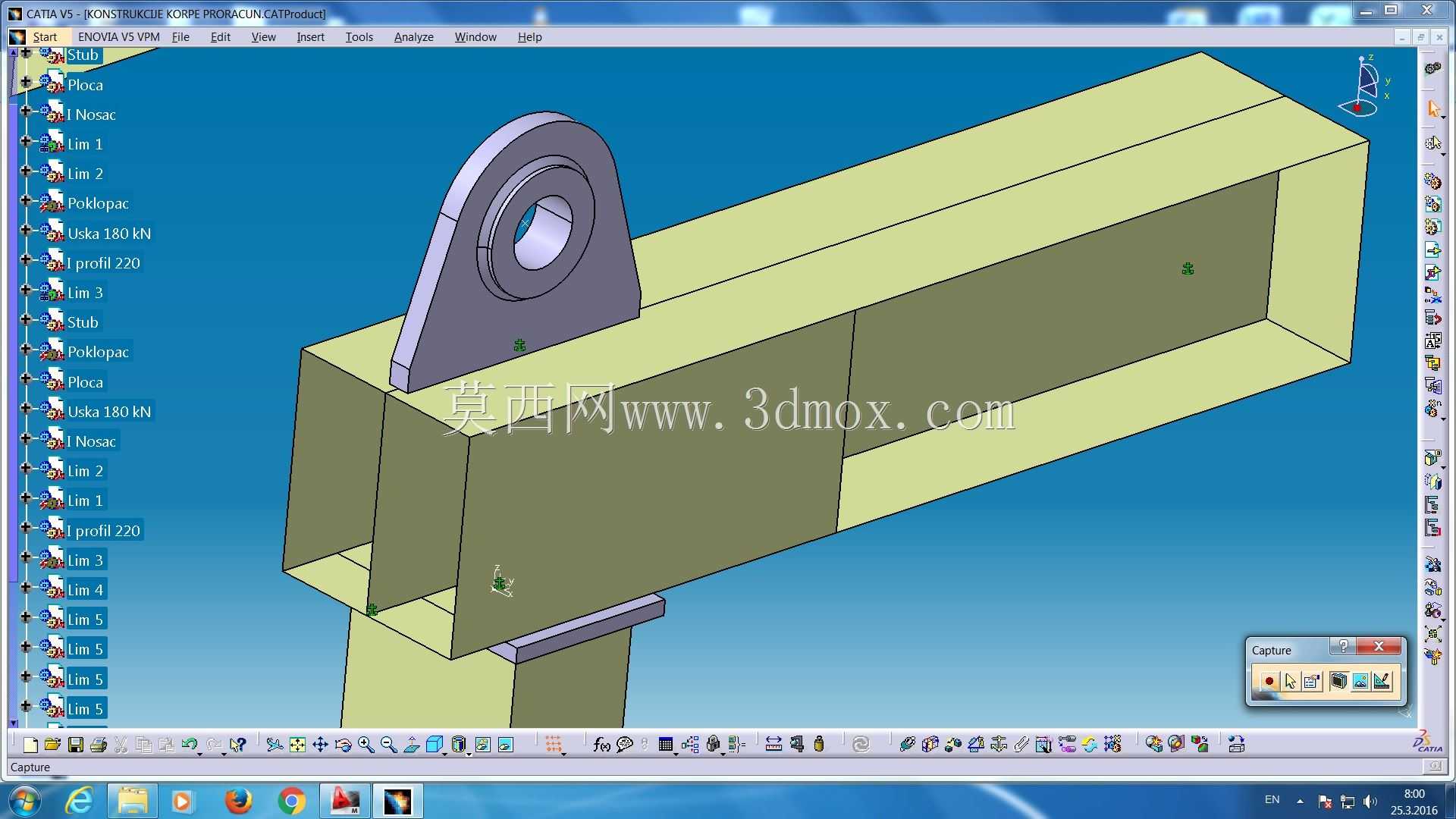

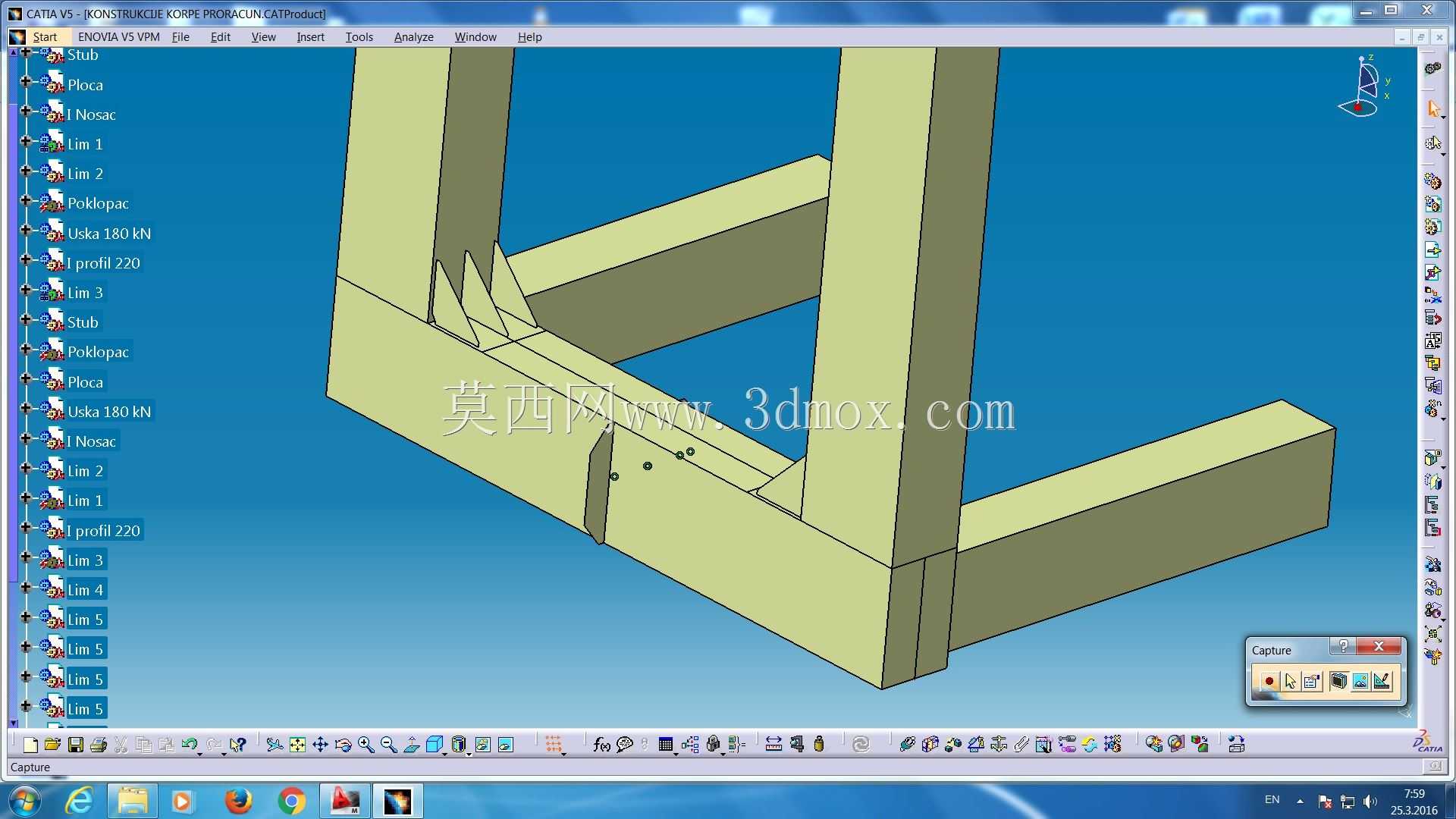

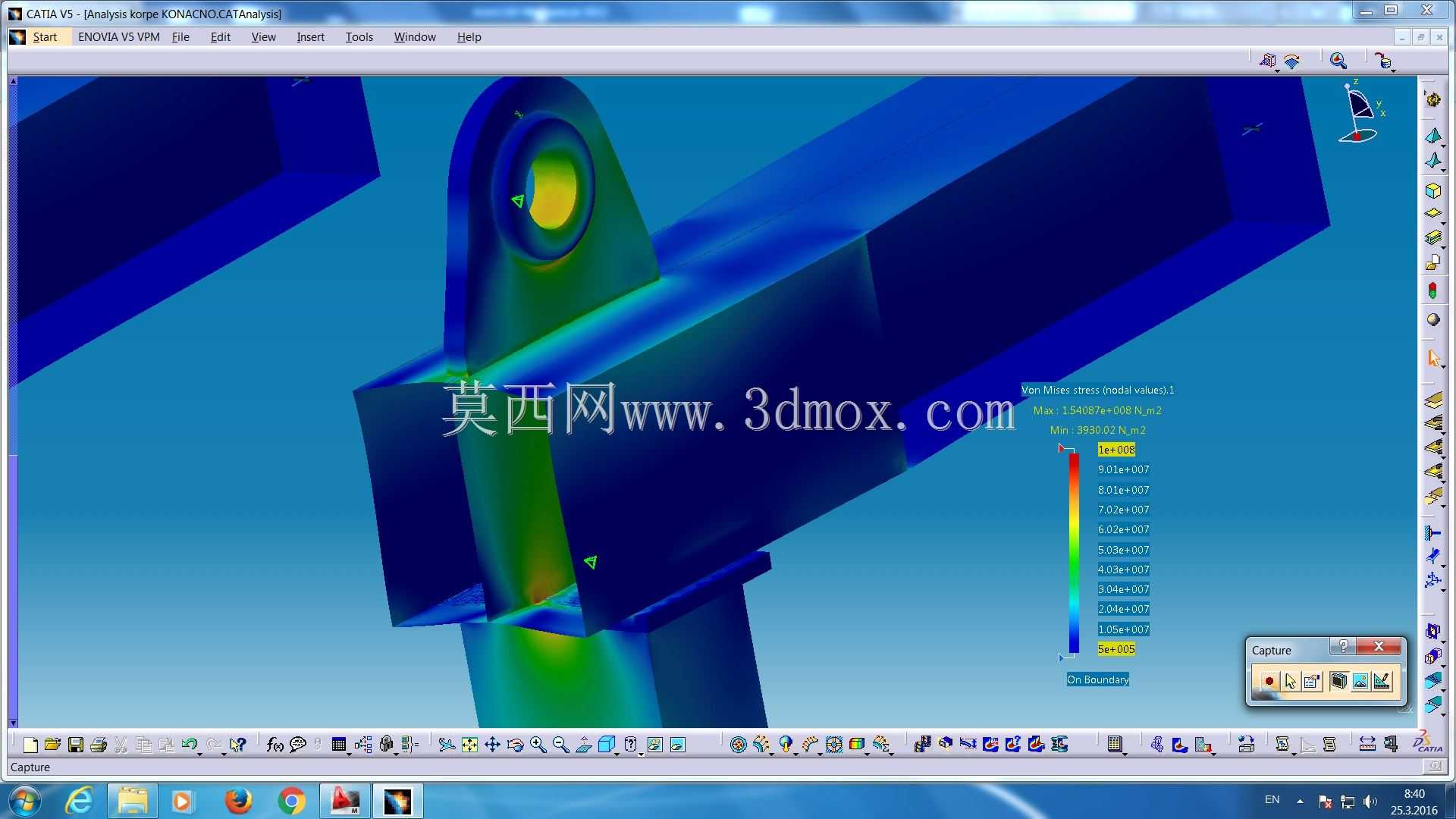

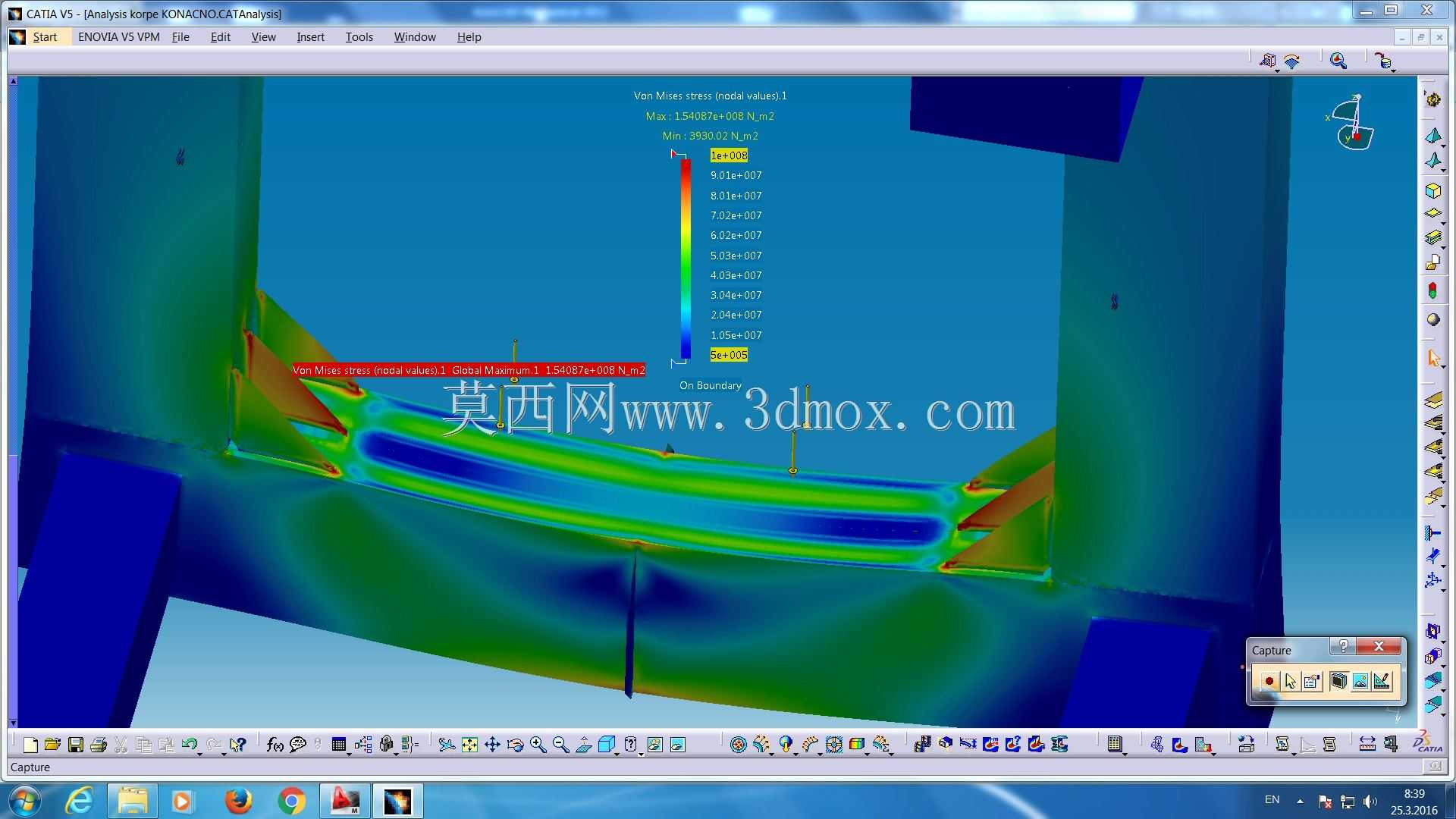

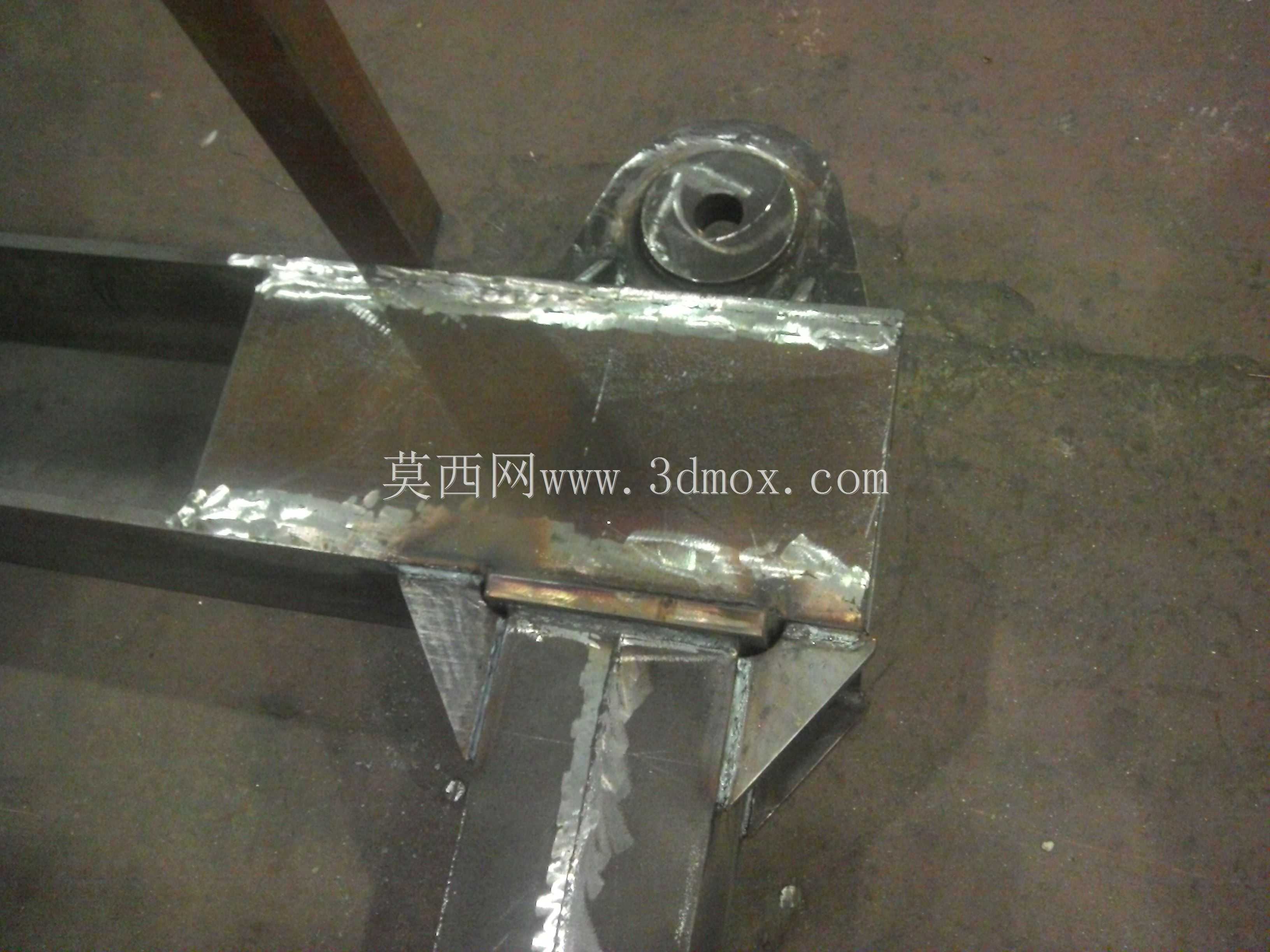

　　结构设计的重点在于力流连续性。起吊瞬间，载荷通过吊耳销轴传入耳板，再由耳板扩散到顶部横梁，横梁把力分配给两侧立柱，最终经底部框架传递到配重箱体和内部载荷。建模时需要特别关注吊耳与横梁的连接过渡，该处存在明显的应力集中，耳板两侧应设置加强贴板或圆滑过渡段，避免焊缝边缘出现峰值应力。立柱与底梁的交接区域同样是关键部位，框架在起吊离地时会产生轻微弯曲变形，内角位置承受复合应力，适合采用加劲板或增大焊接坡口来提高局部刚度。

　　安装边界方面，吊耳孔中心距决定了吊具张开角度，也直接影响销轴受力方向；设计时需要结合现场吊钩、卸扣和平衡梁的尺寸预留操作空间，保证销轴拆装时具有足够的侧向间隙。底部篮体的内部宽度和高度按照标准配重块外形确定，既要让配重块能够整齐码放，又要限制其在起升、制动过程中的横向窜动。框架外侧可设置挡块或绑扎点，使配重块在试验过程中始终保持稳定位置。

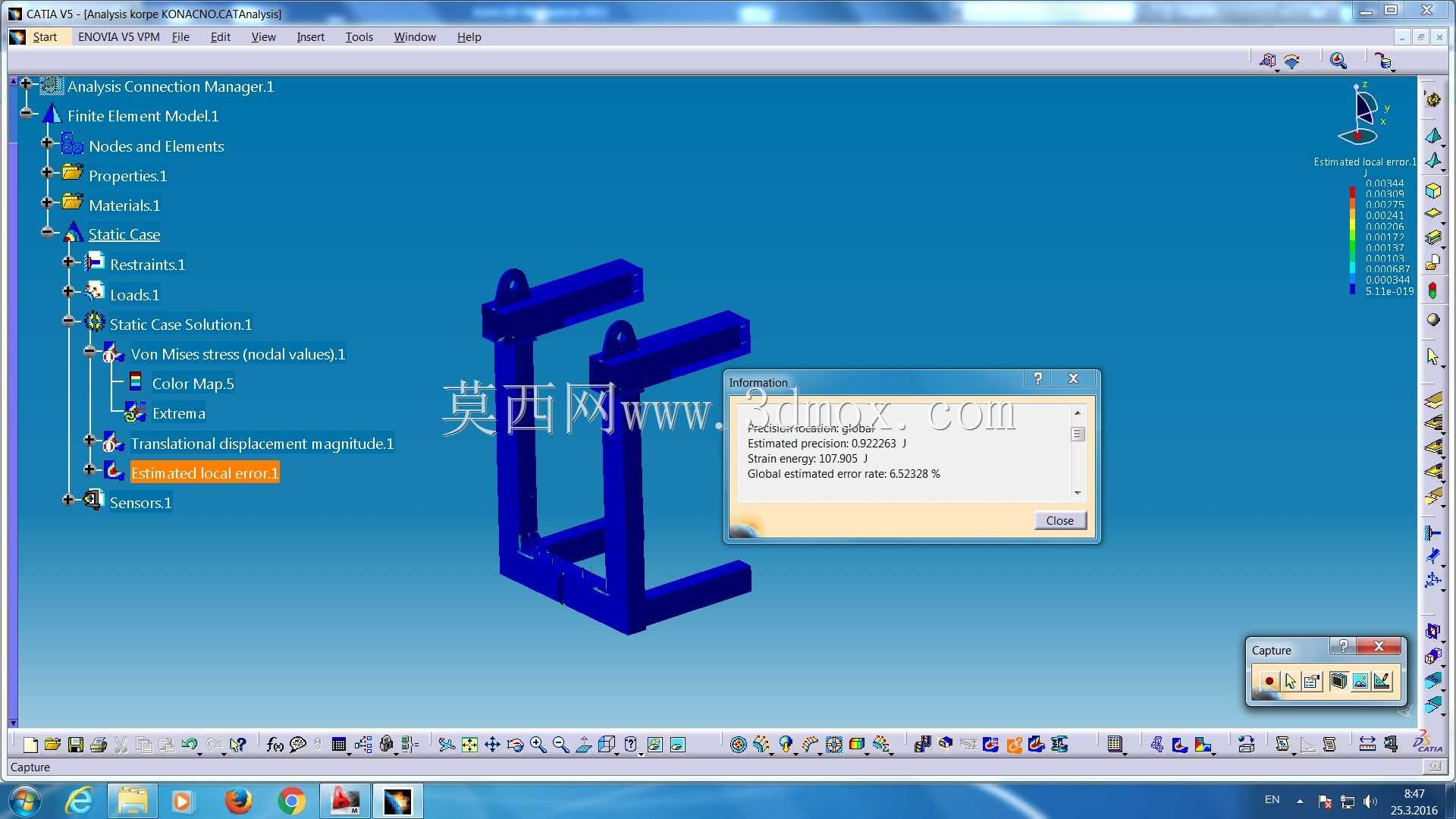

　　在三维建模过程中，方管构件可以采用实体或抽壳方式表达，连接焊缝区域建议保留真实几何过渡，以便有限元计算时能够反映局部刚度变化。对于非关键的小倒角和工艺孔，可以在分析模型中适当简化，但吊耳孔、销轴接触面和主构件交接面不应过度删除。网格划分时，吊耳孔周向和焊缝附近应加密单元，远离连接区的直杆段可采用较粗网格，从而在计算效率与结果可靠性之间取得平衡。

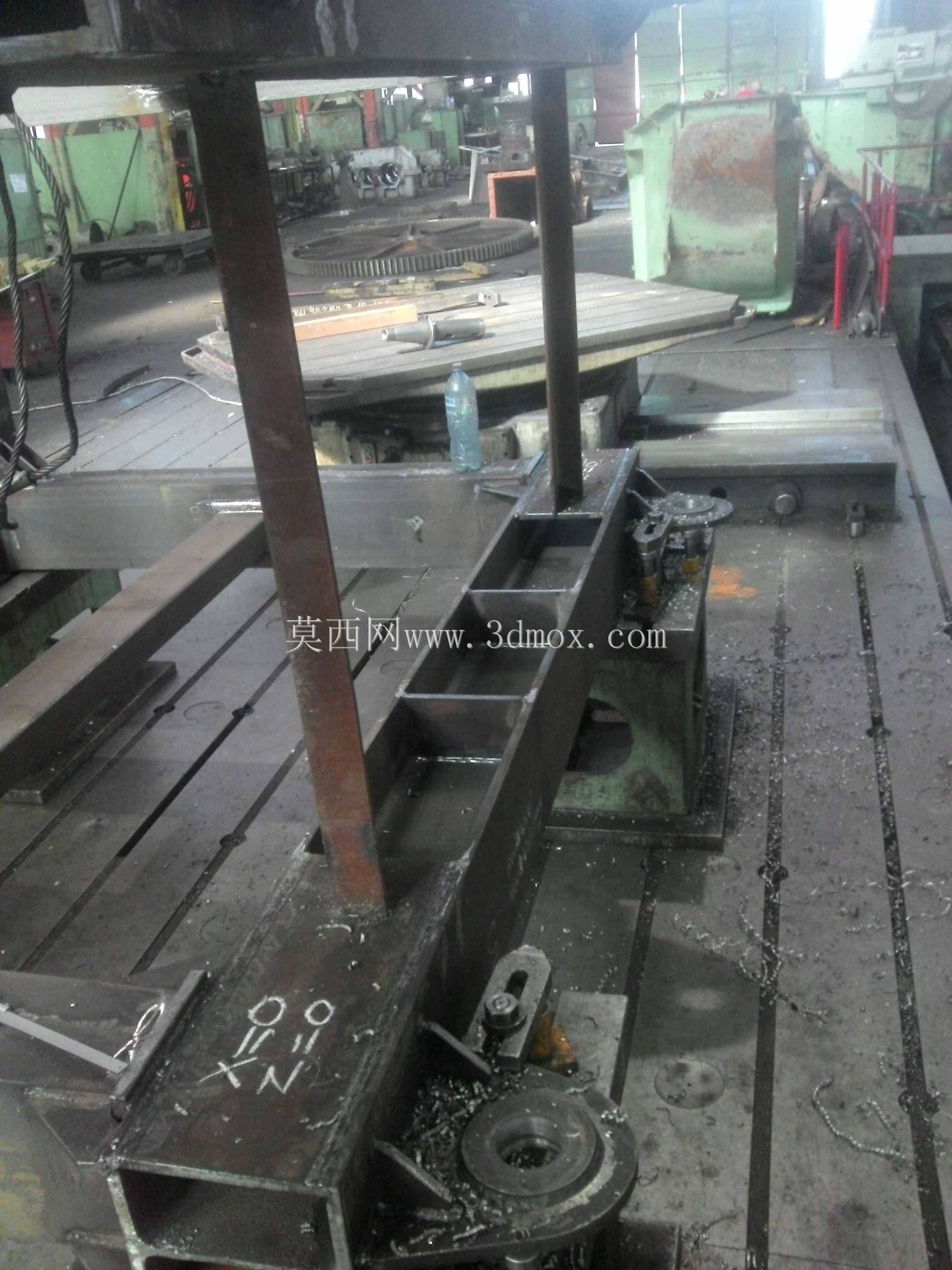

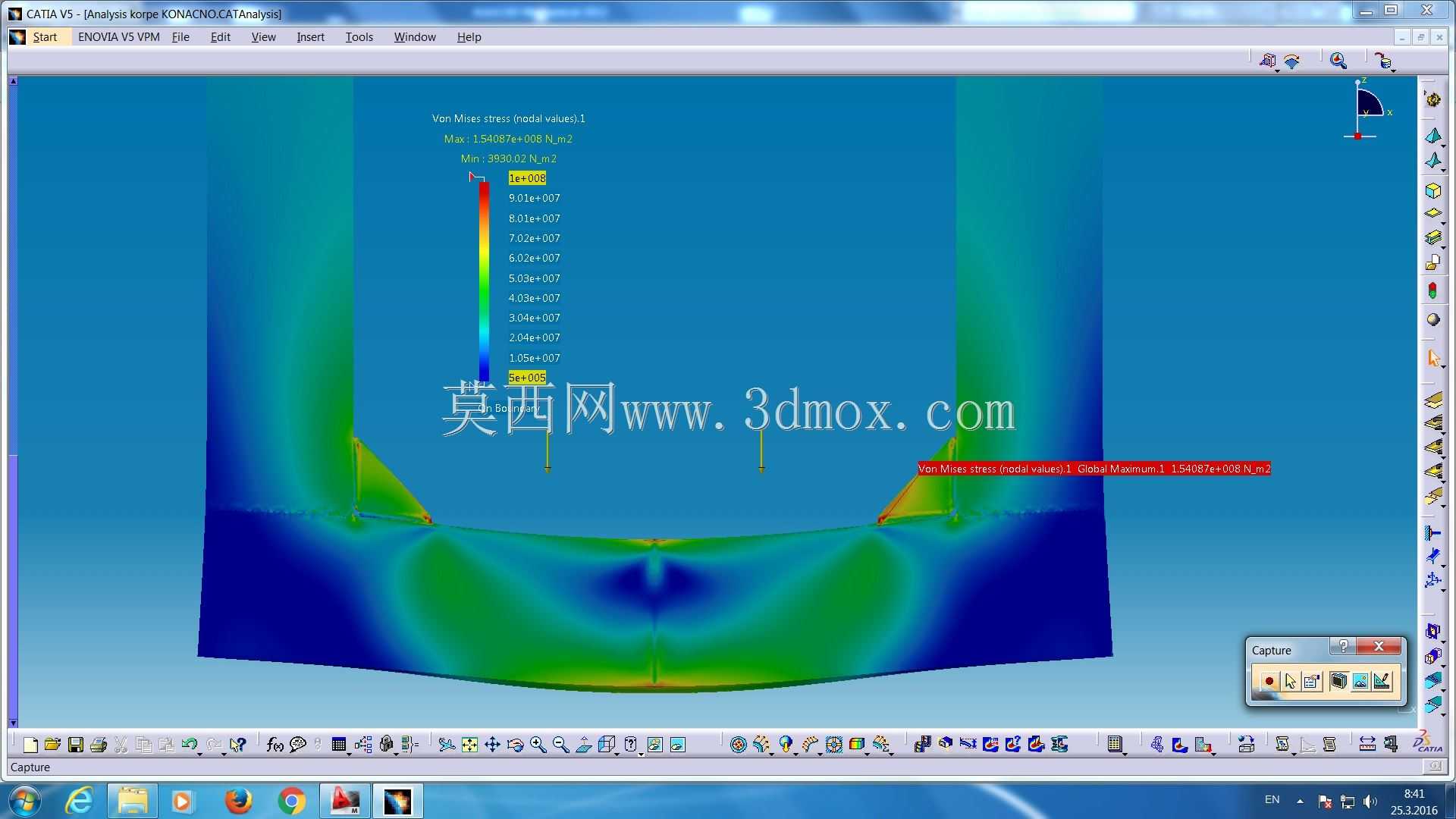

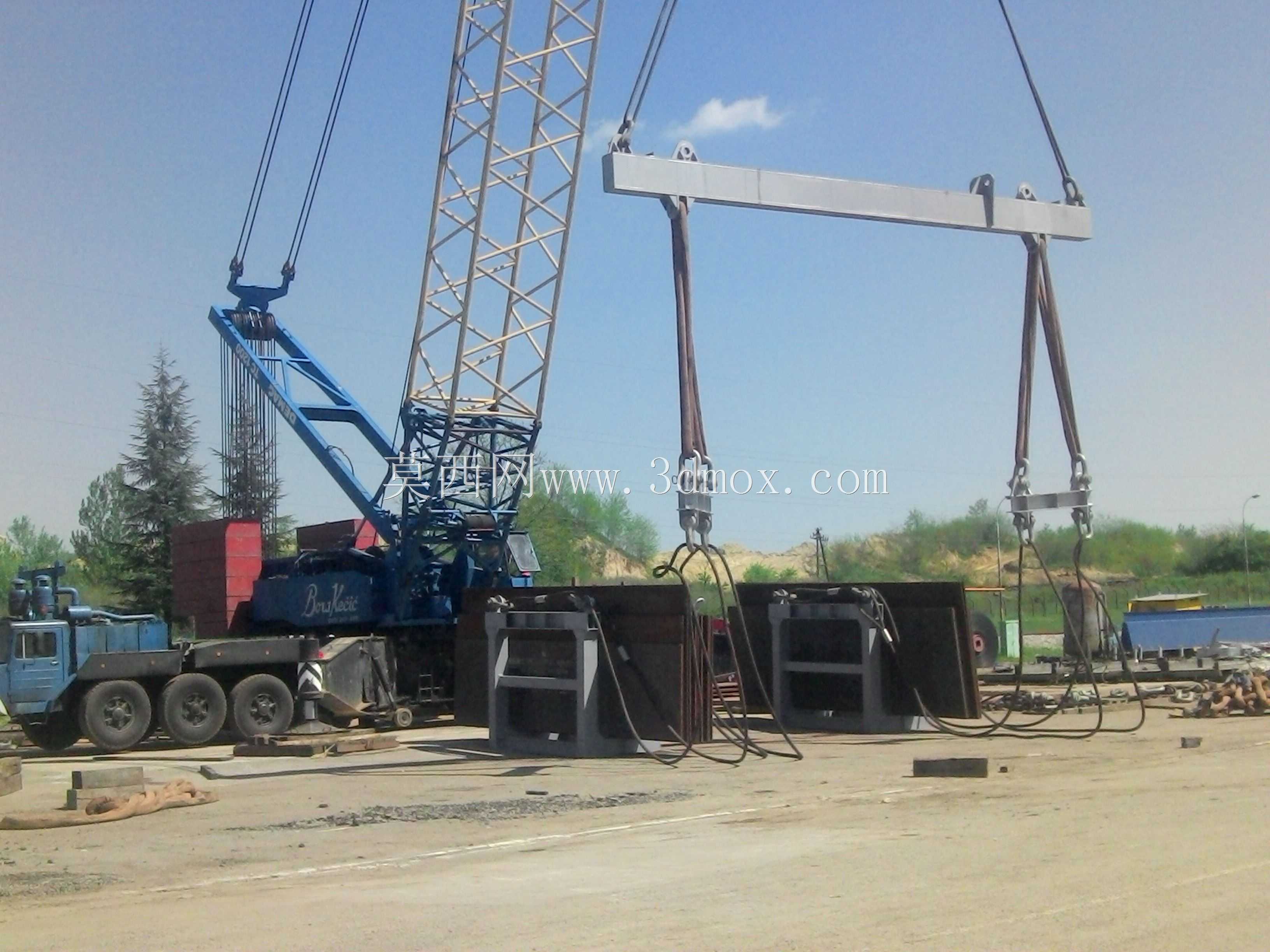

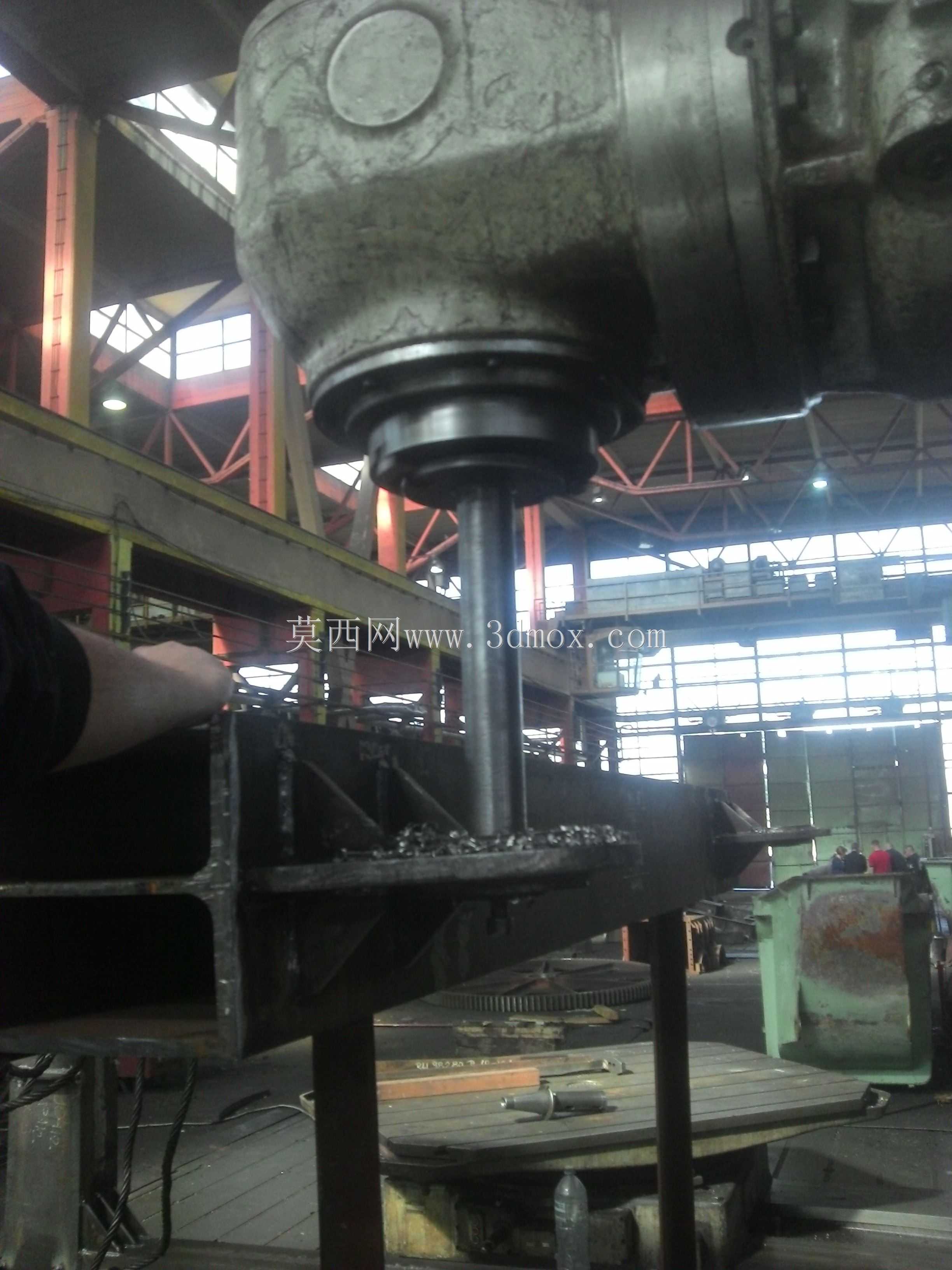

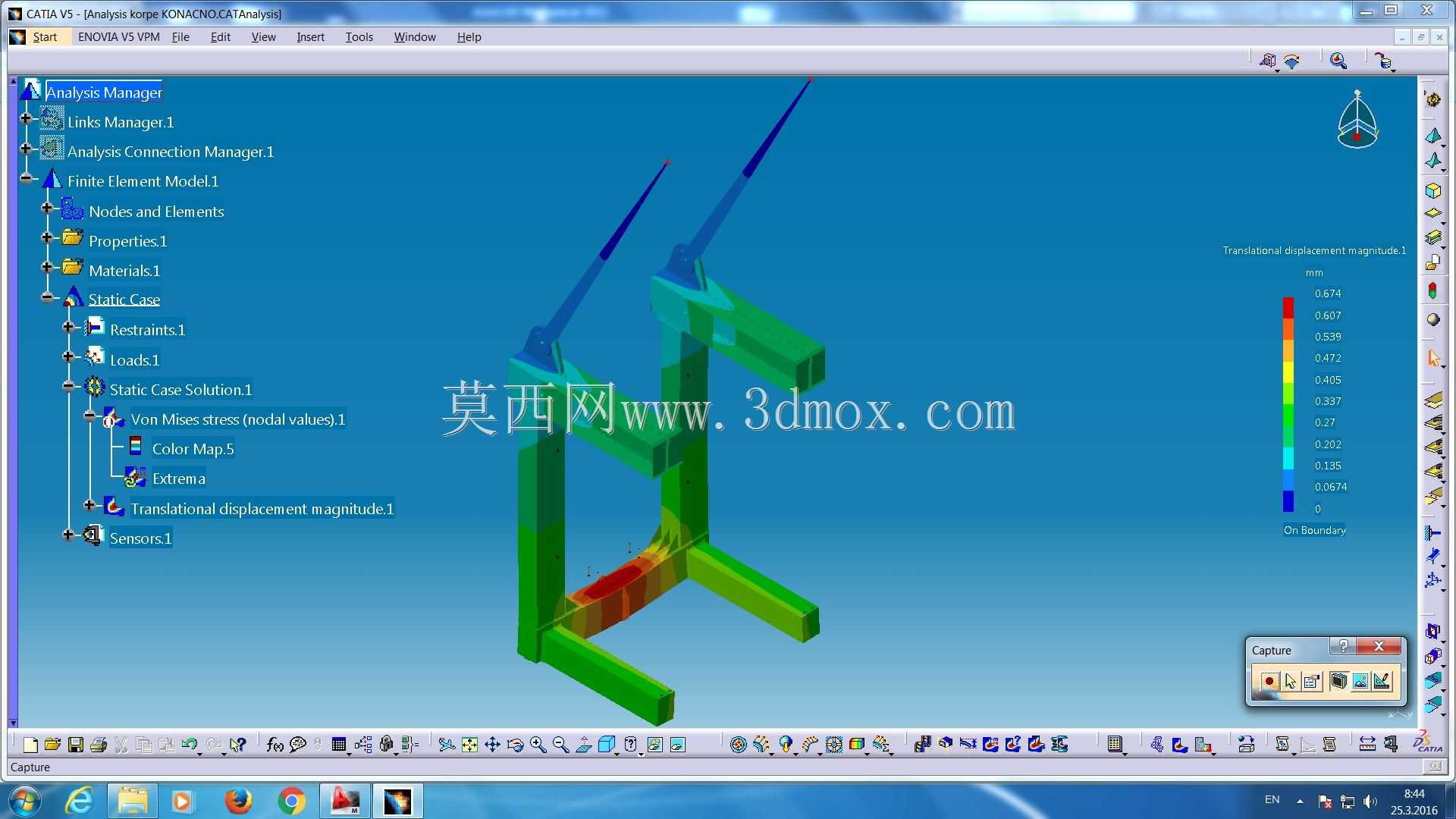

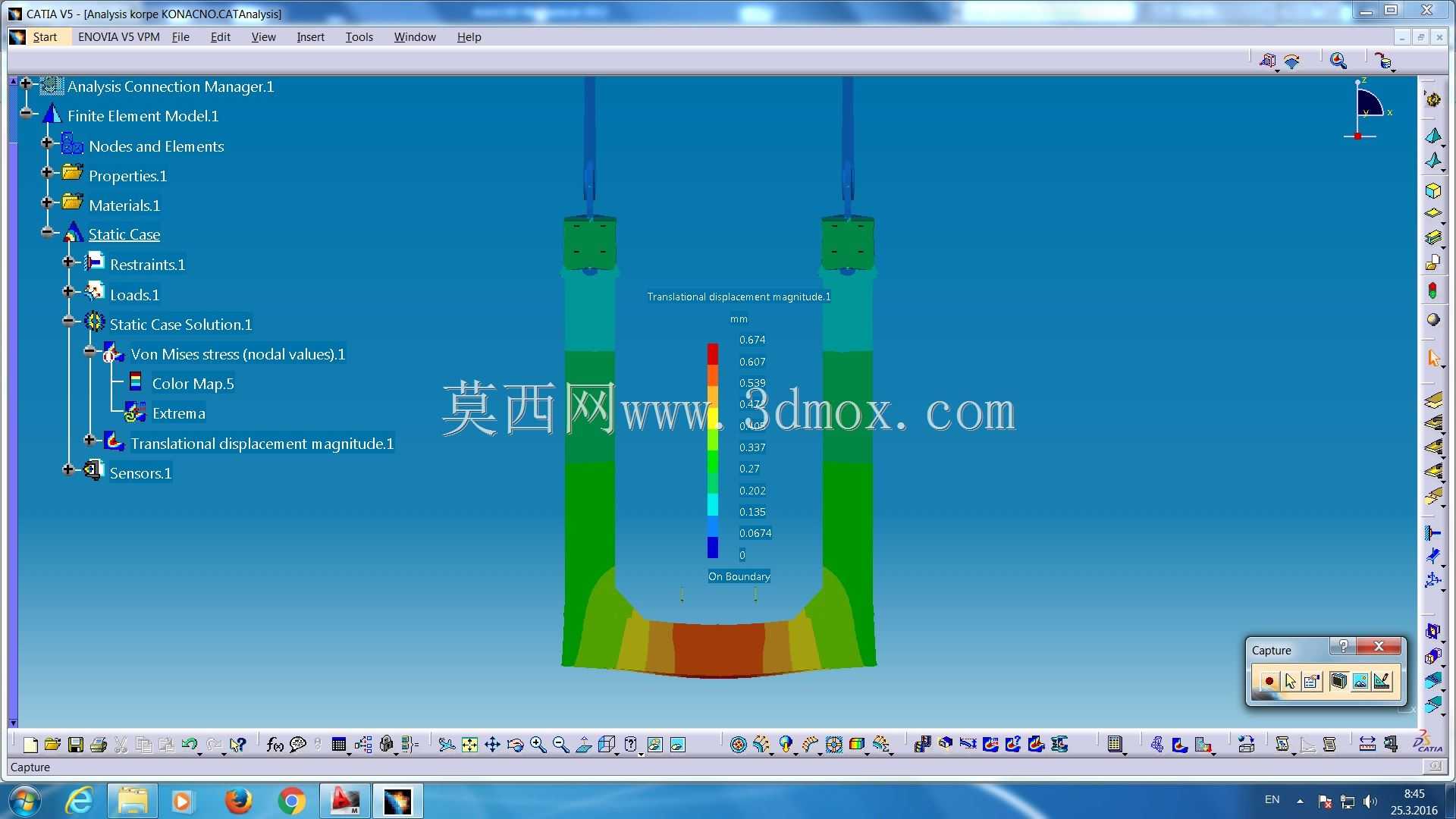

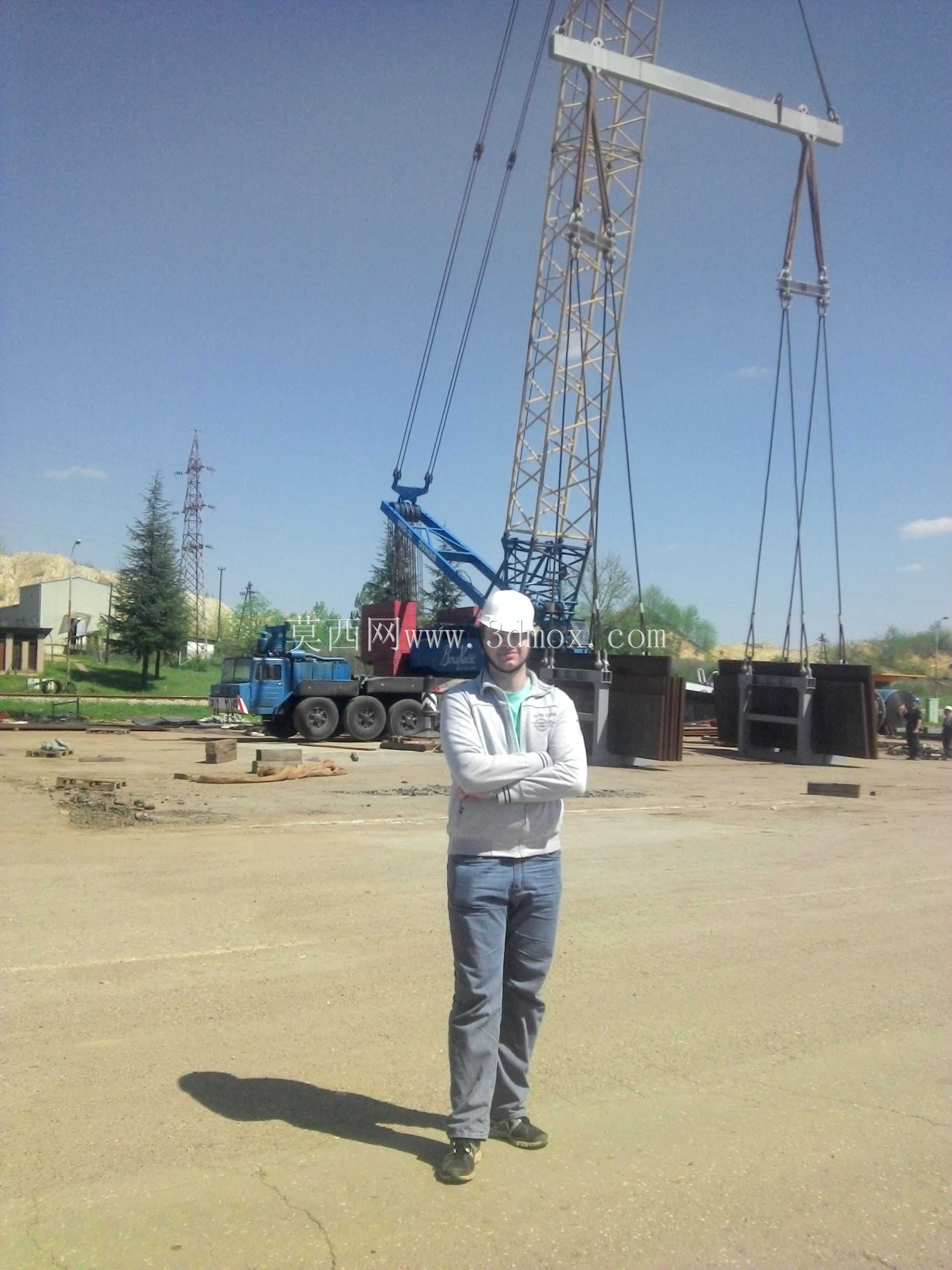

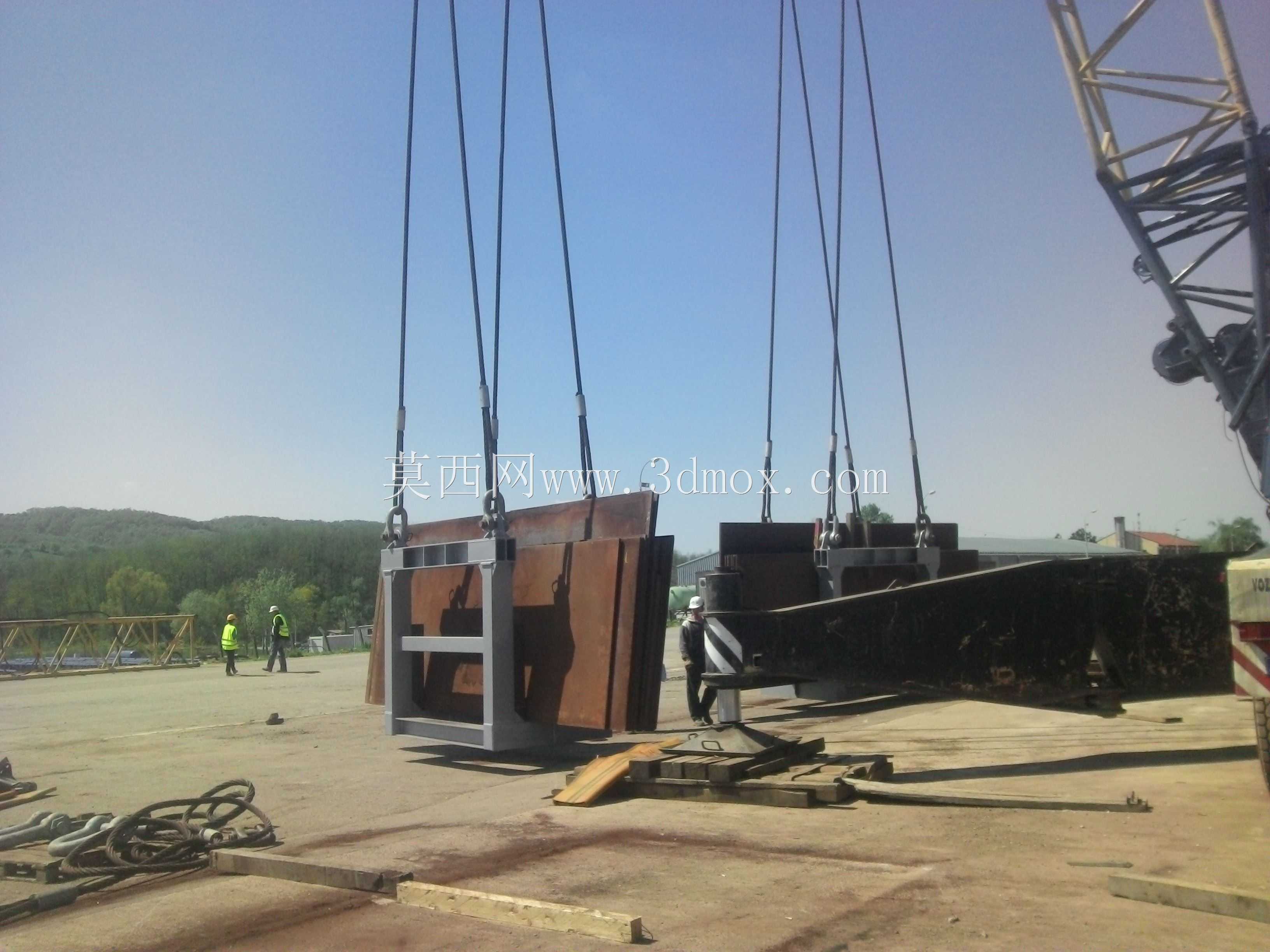

　　实际测试时，该吊篮不仅验证起重设备的起升能力，也可用于观察框架在满载状态下的挠度、吊耳变形和焊缝响应。通过半幅模型计算得到的应力分布，可以反向指导板厚选择、加强板布置和吊耳位置调整，使整套工装在满足重载安全裕度的同时避免材料冗余。框架的模块化方管布局也便于制造单位直接下料、组对和焊接，构件轴线清晰，定位基准明确，适合在起重试验工位作为长期重复使用的加载工装。
