五吨桥式起重小车承载钢结构构架

　　这套三维结构方案面向桥式起重机内部运行小车的承载框架，核心处理对象是小车在五吨额定荷载下的钢结构受力体系。构架主体由四根I100梁组合而成，梁件之间按小车横向跨距与纵向布置关系形成矩形承载骨架，上部衔接起升机构与吊重传递路径，下部通过车轮组或运行支座把荷载传递给起重机主梁轨道。现场应用中，该类小车通常安装在厂房桥式起重机的两根主梁之间，沿车间跨度方向或轨道方向往复运行，承担模具、钢构件、加工件、装配部件等物料的吊运与转移。DEMAG提升装置被纳入此施工布置中，意味着结构设计不仅要考虑静载下的梁体强度，还要兼顾提升机构安装界面、钢丝绳或电动葫芦传力位置、运行时的偏载以及制动冲击。

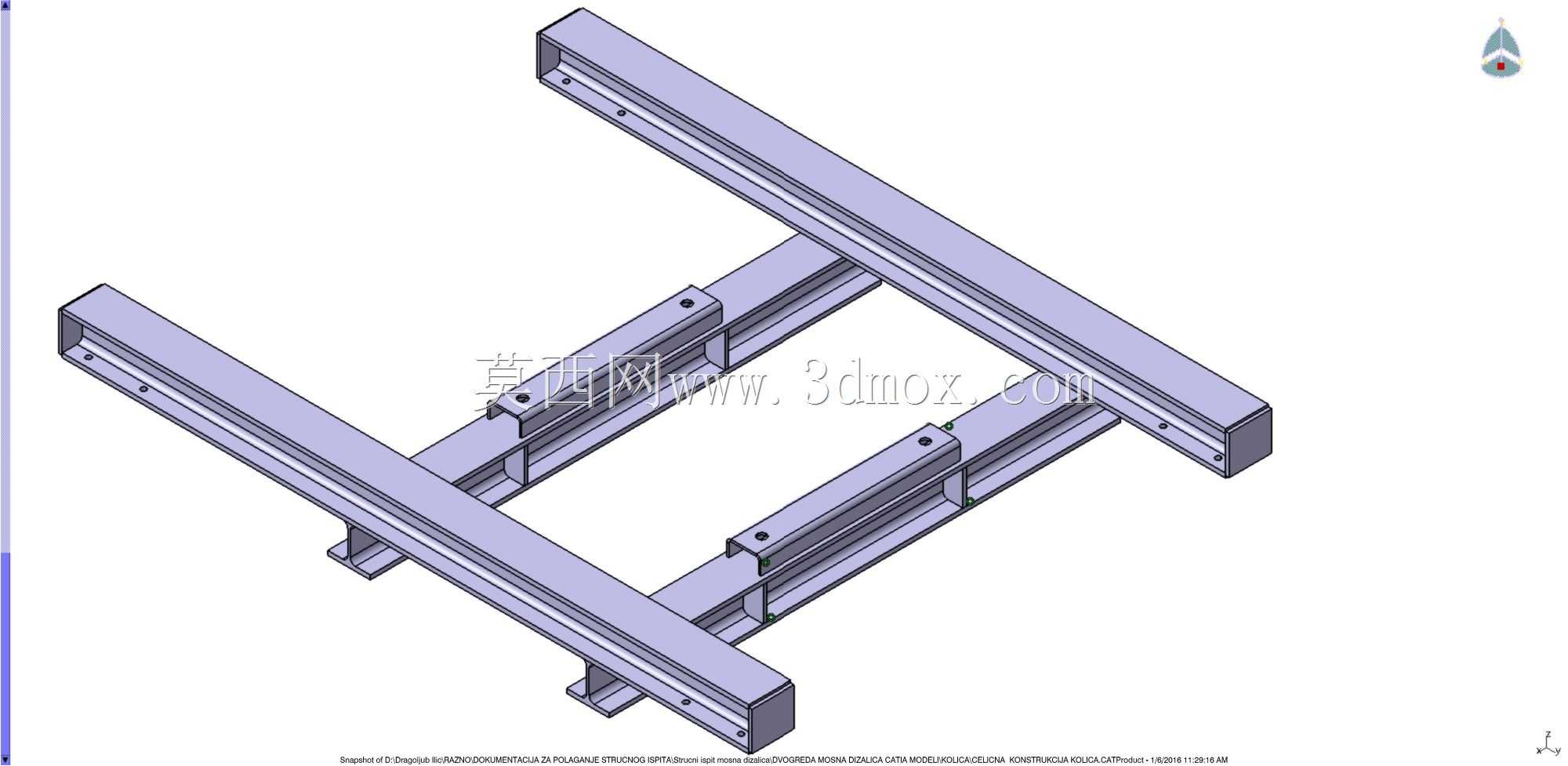

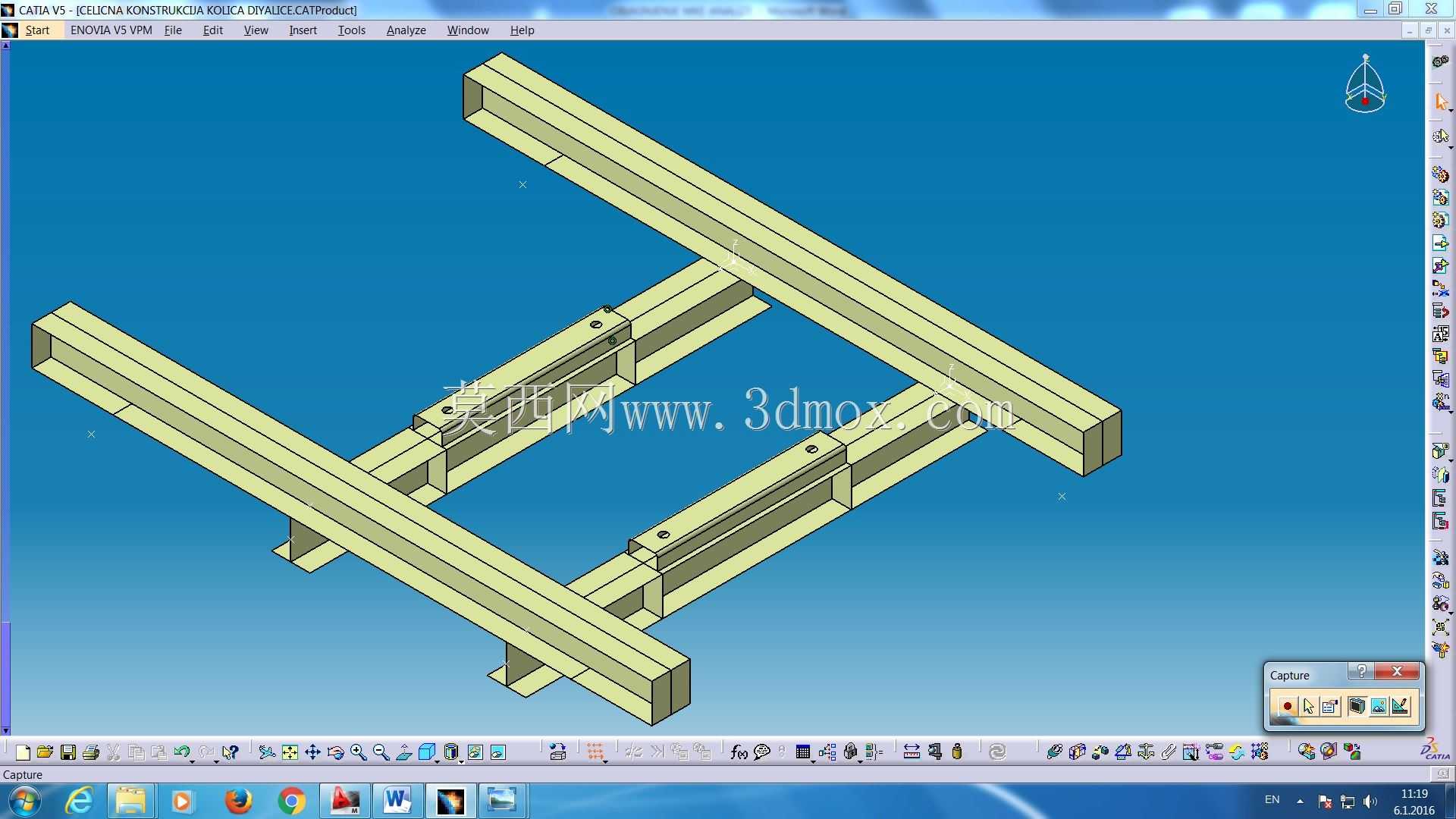

　　从结构组成看，四根I100梁并非简单堆叠，而是围绕荷载传递路线进行空间布置。主梁方向的梁件承担吊重引起的弯曲作用，横向连接梁负责维持两侧构件间距、抑制框架扭转变形，并将车轮支承反力均匀分配到运行轨道上。梁端连接区域是建模和校核的重点，因为起升荷载在小车架内会形成集中力，若连接节点刚度不足，局部腹板、翼缘或焊缝位置容易出现应力集中。三维模型中保留了梁体、安装座、机构连接位置及相关支承细节，便于在设计阶段检查电动葫芦或提升装置的装配空间，也能为后续有限元离散提供清晰几何依据。

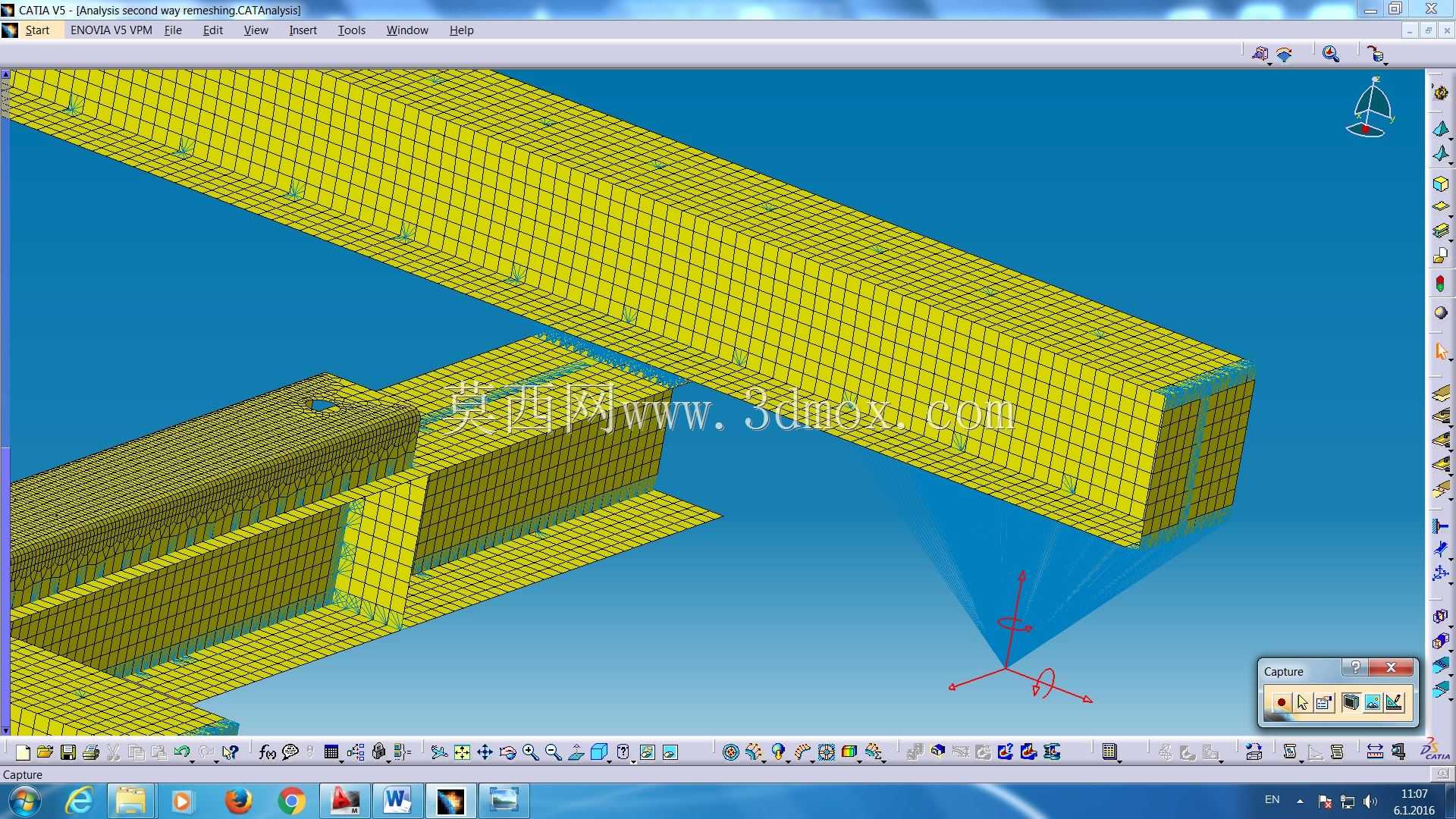

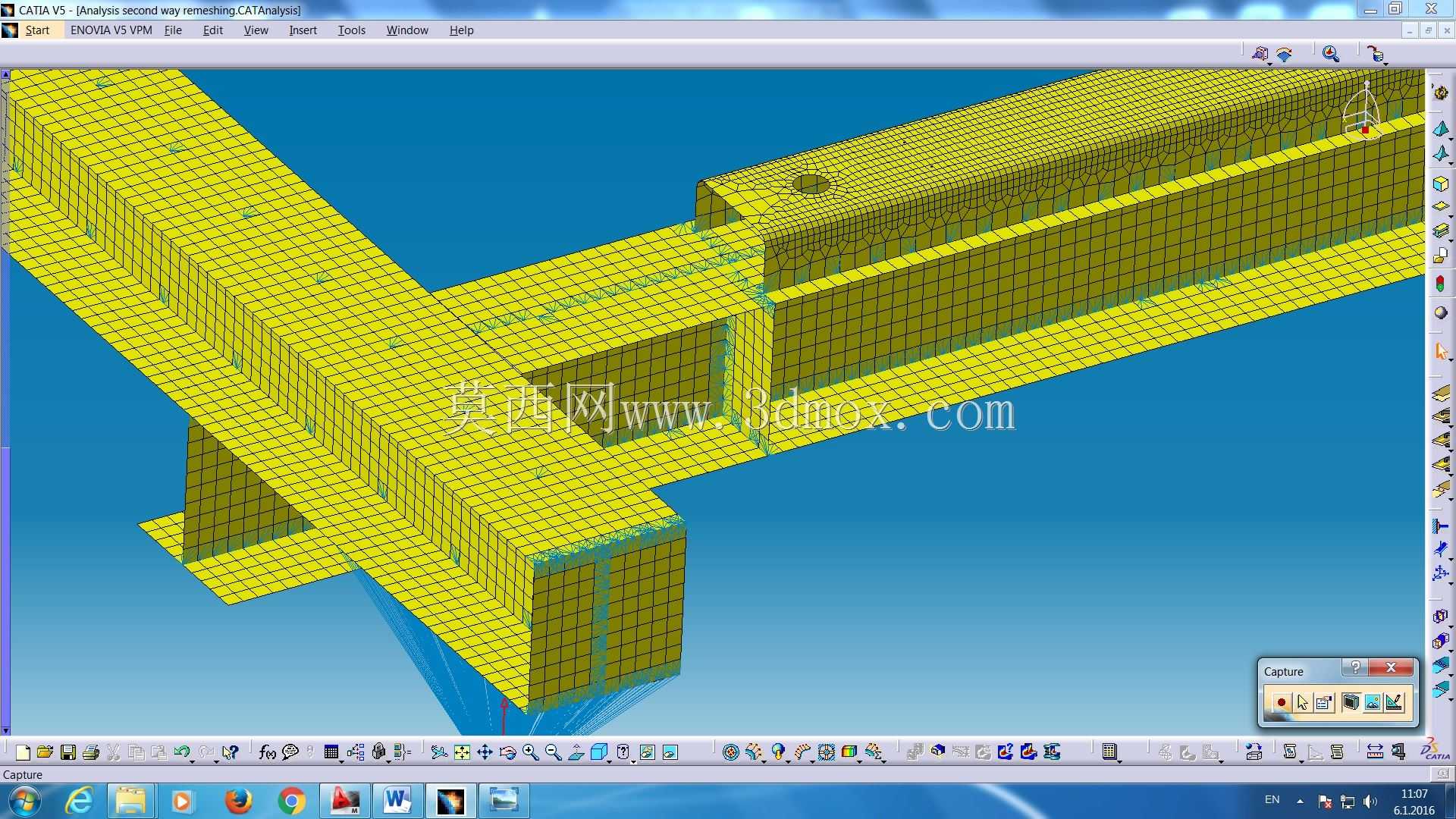

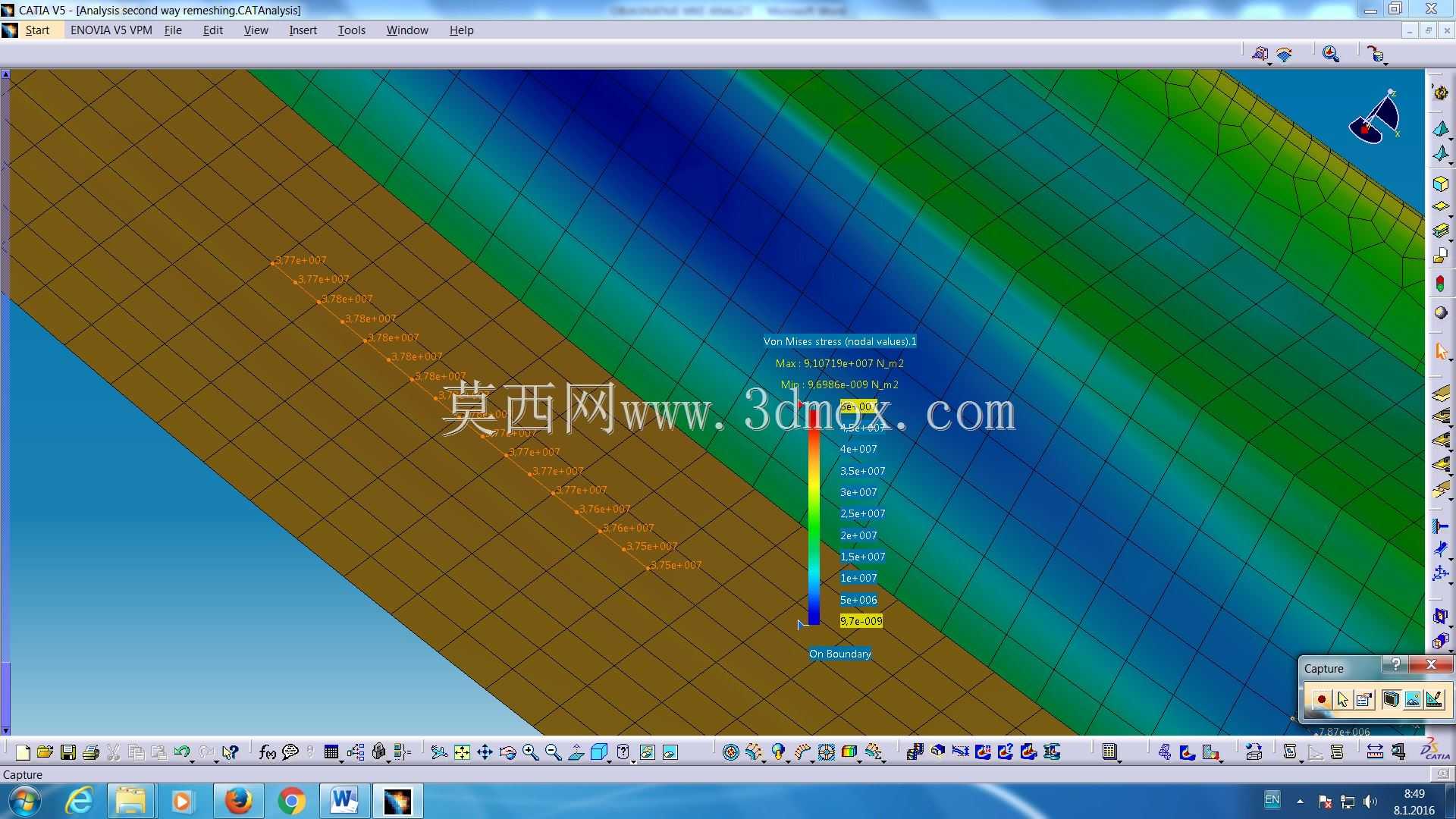

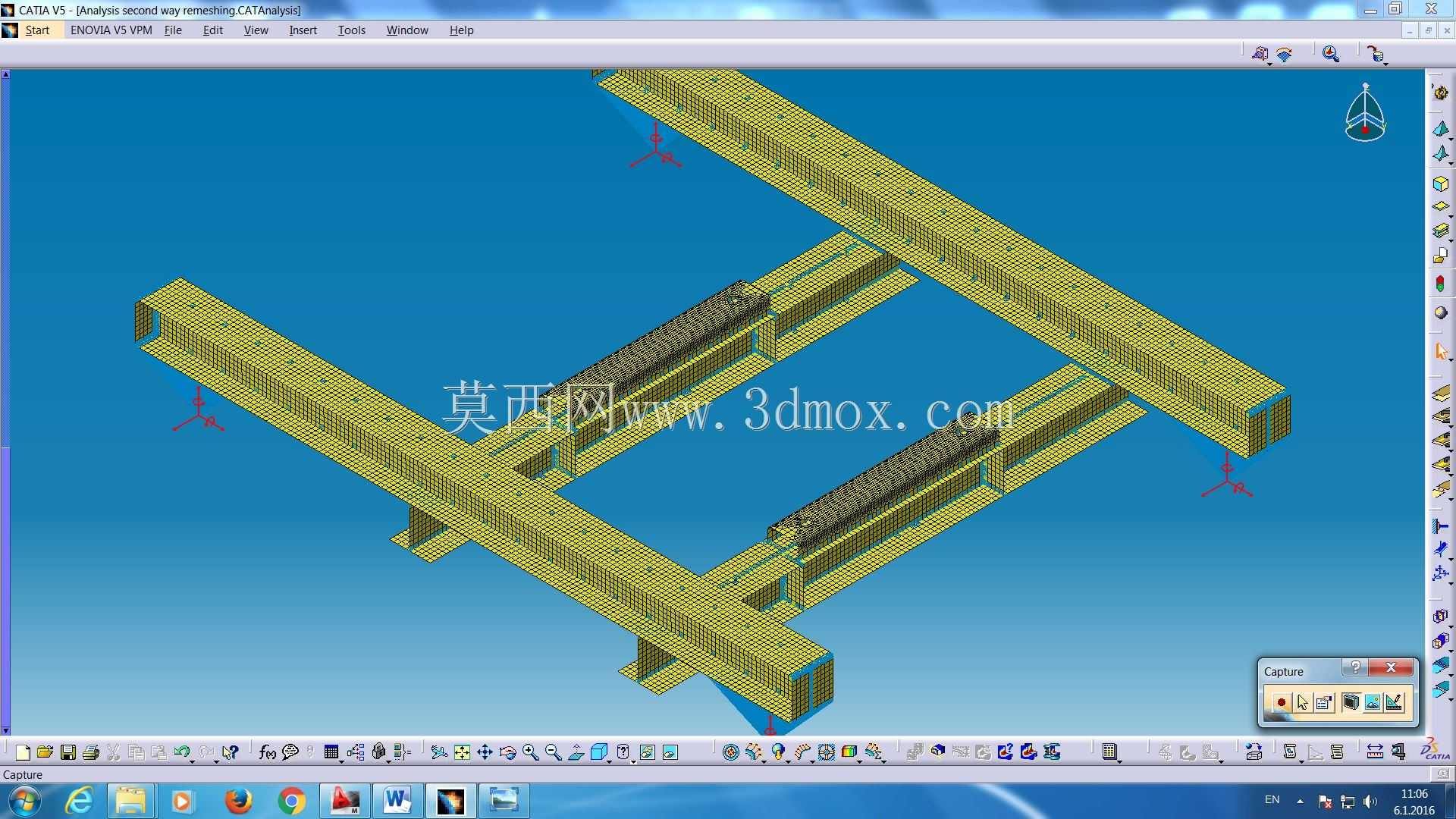

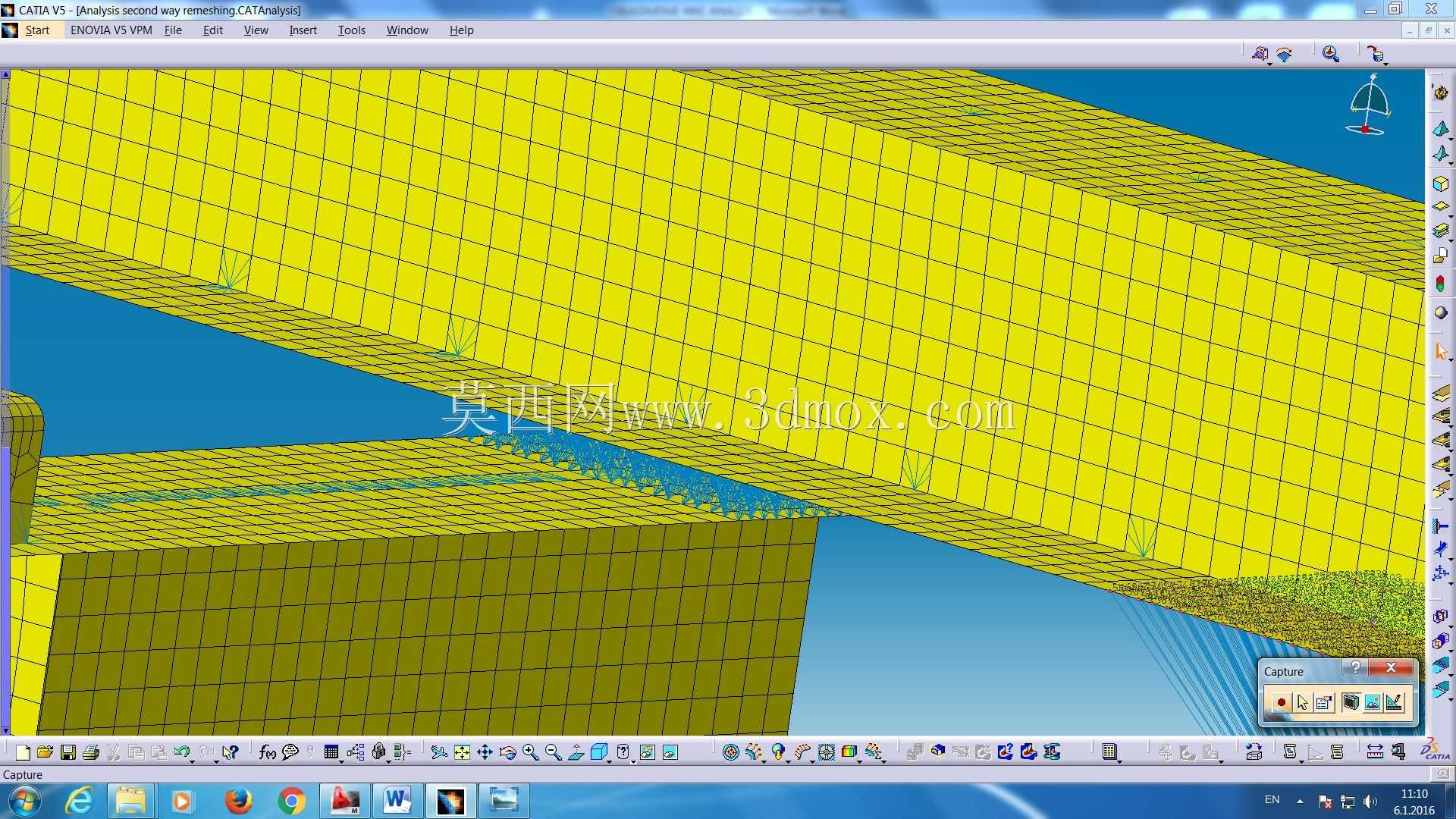

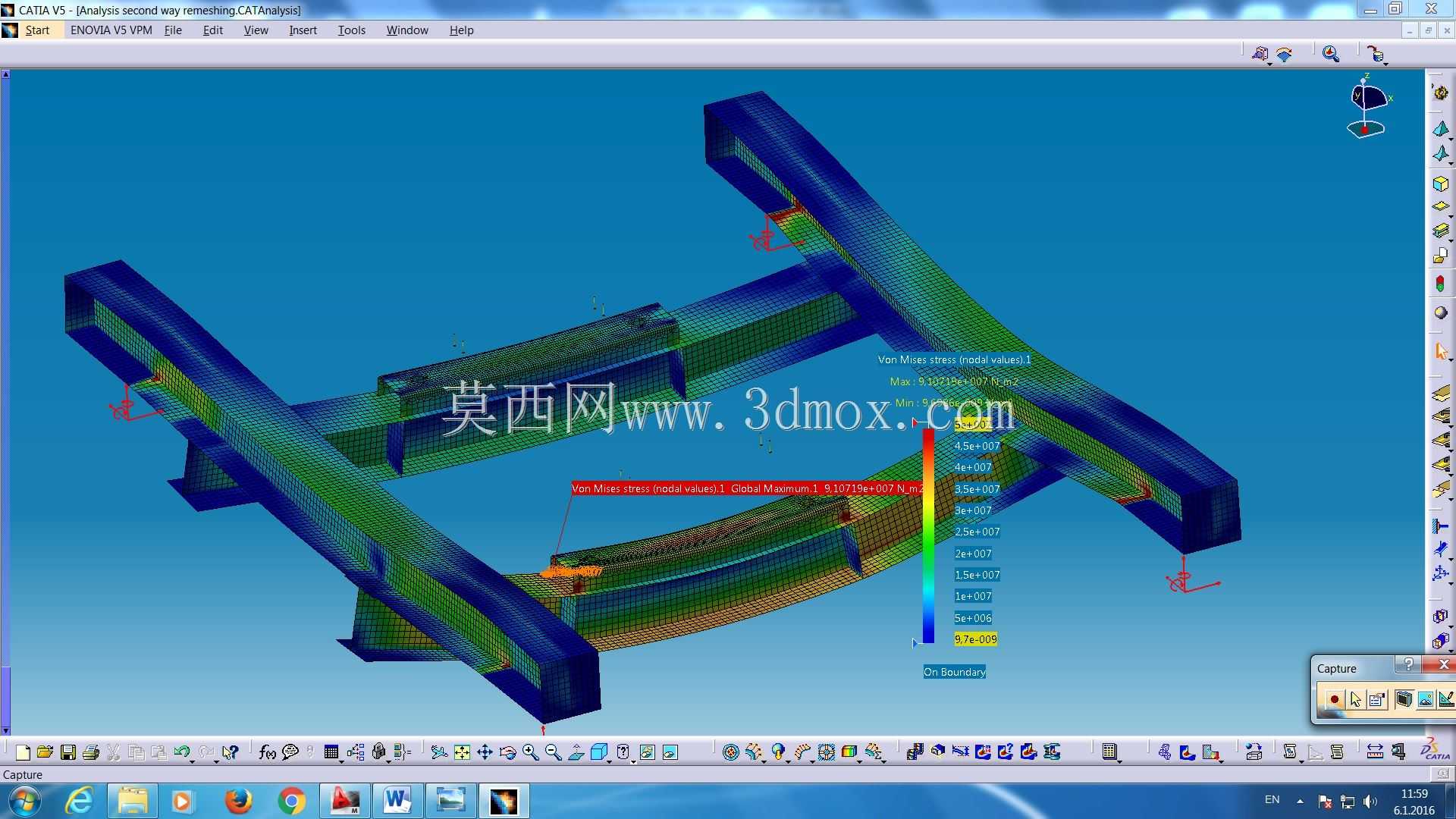

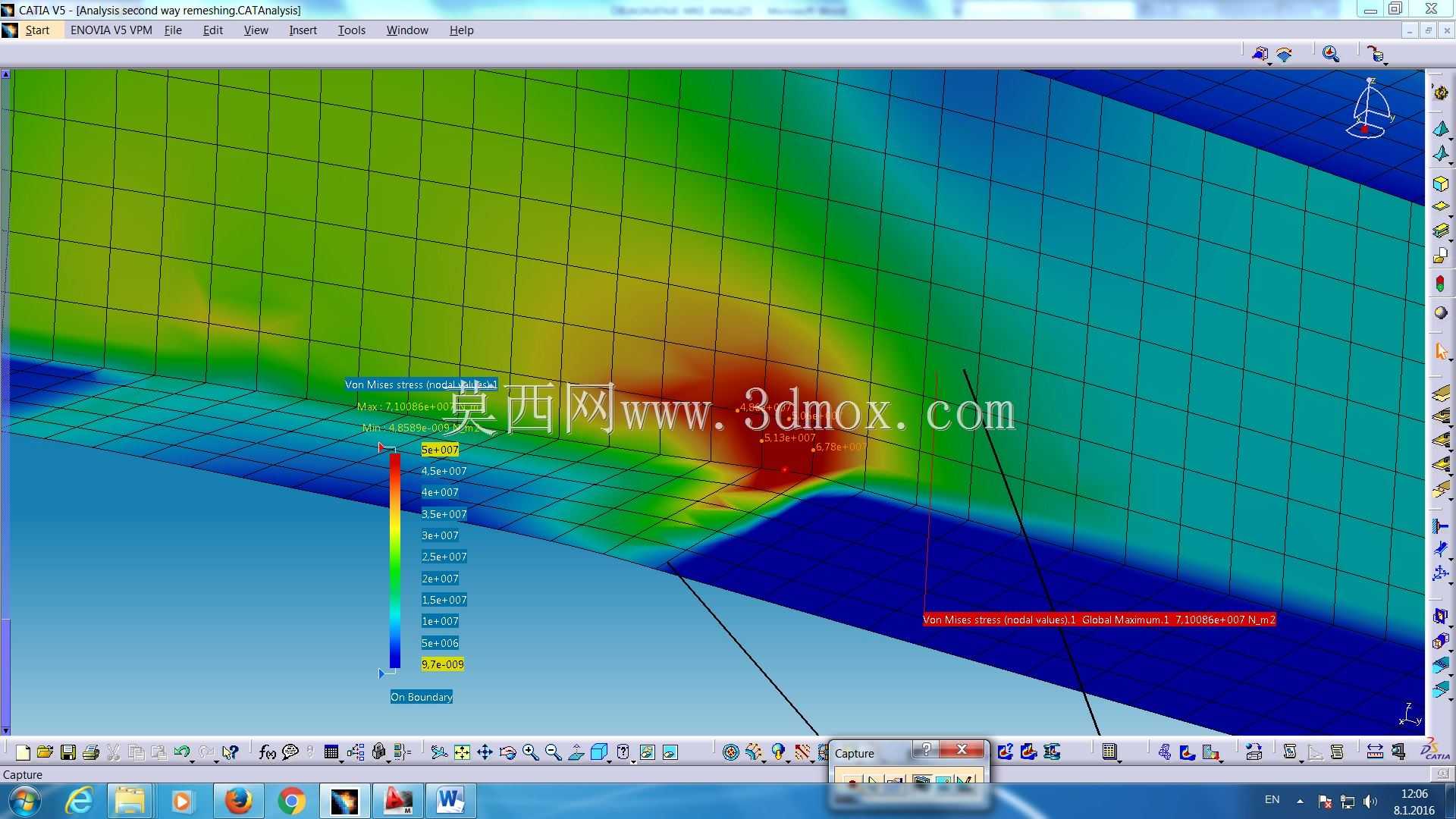

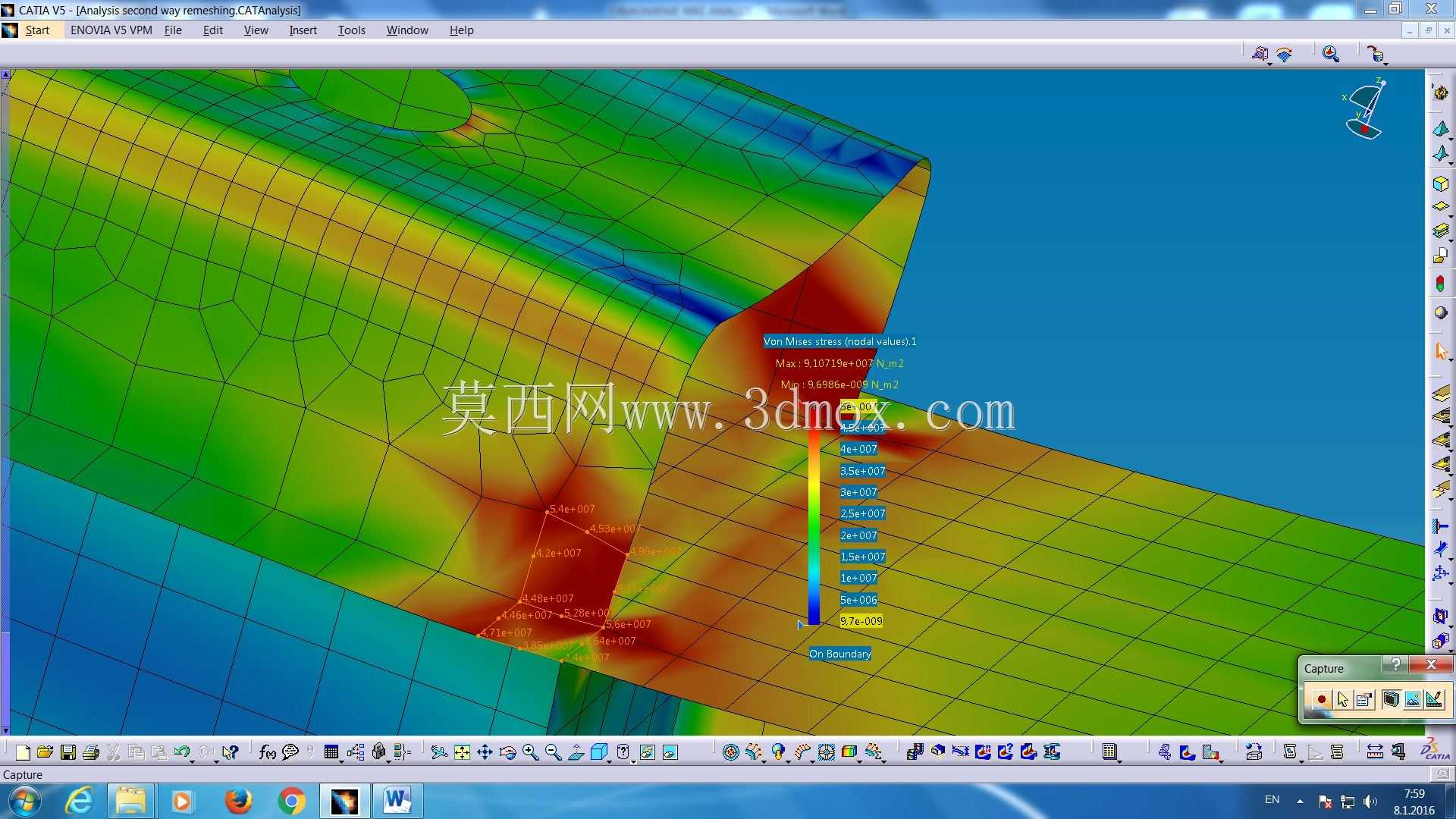

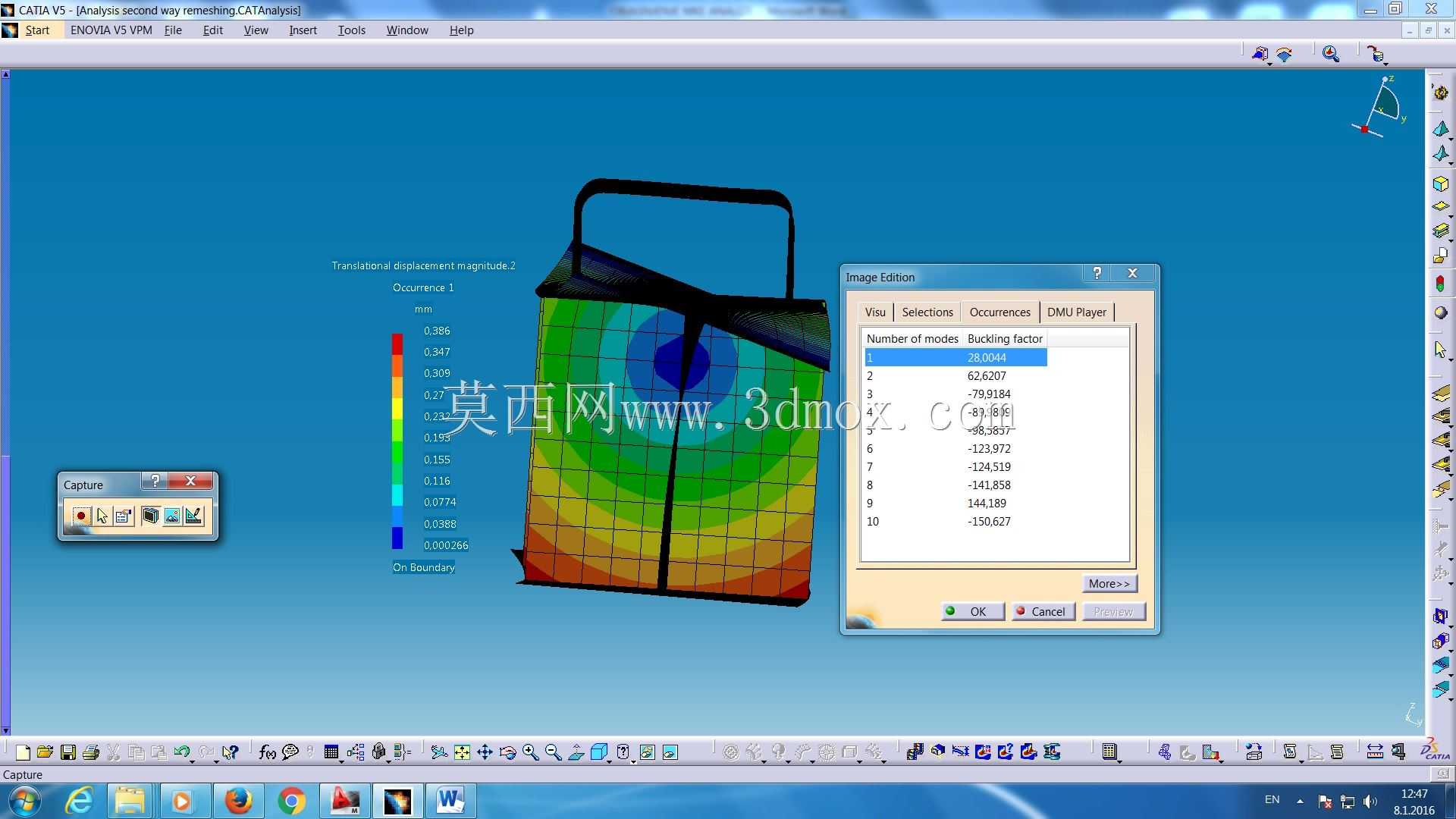

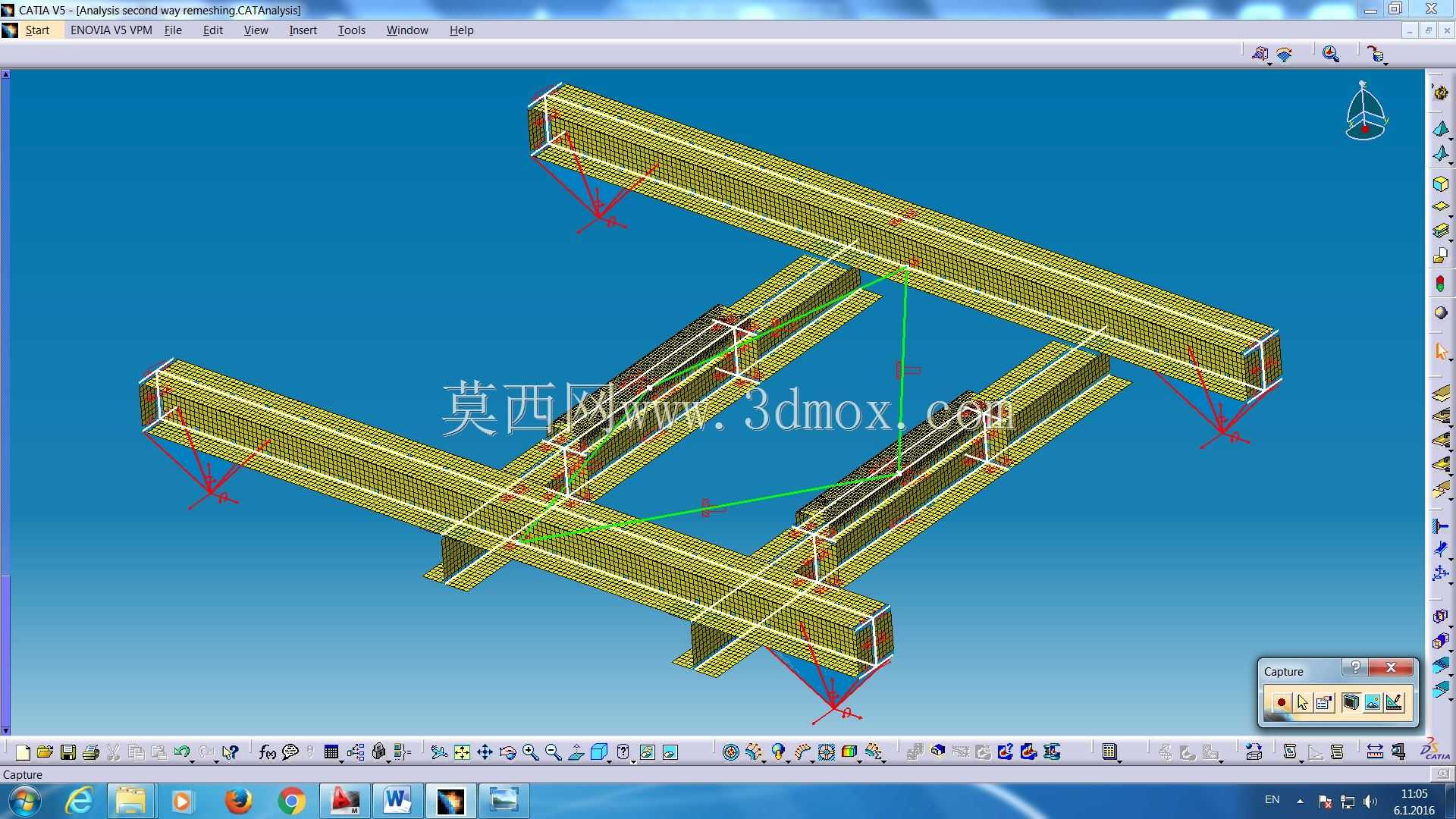

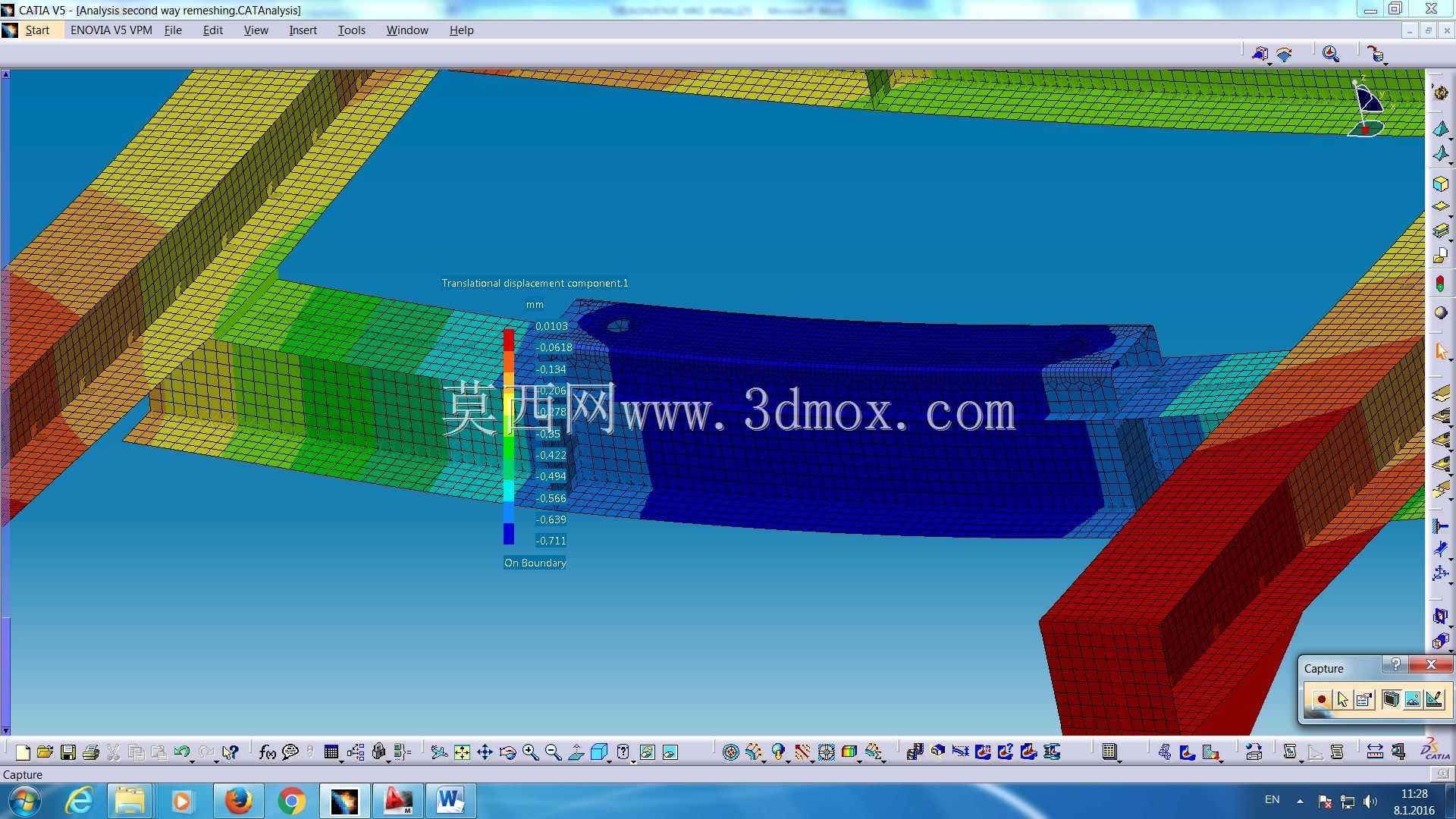

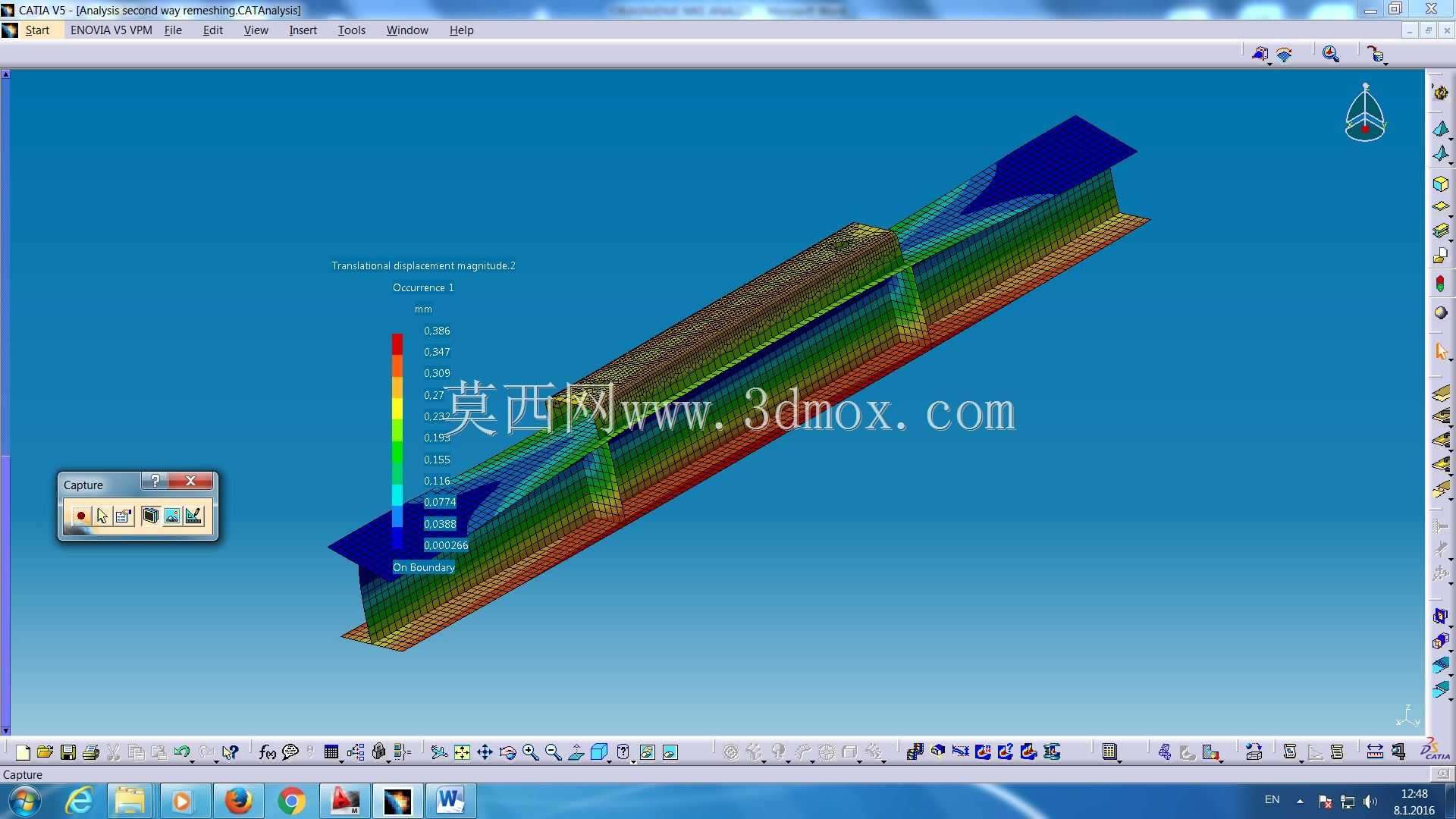

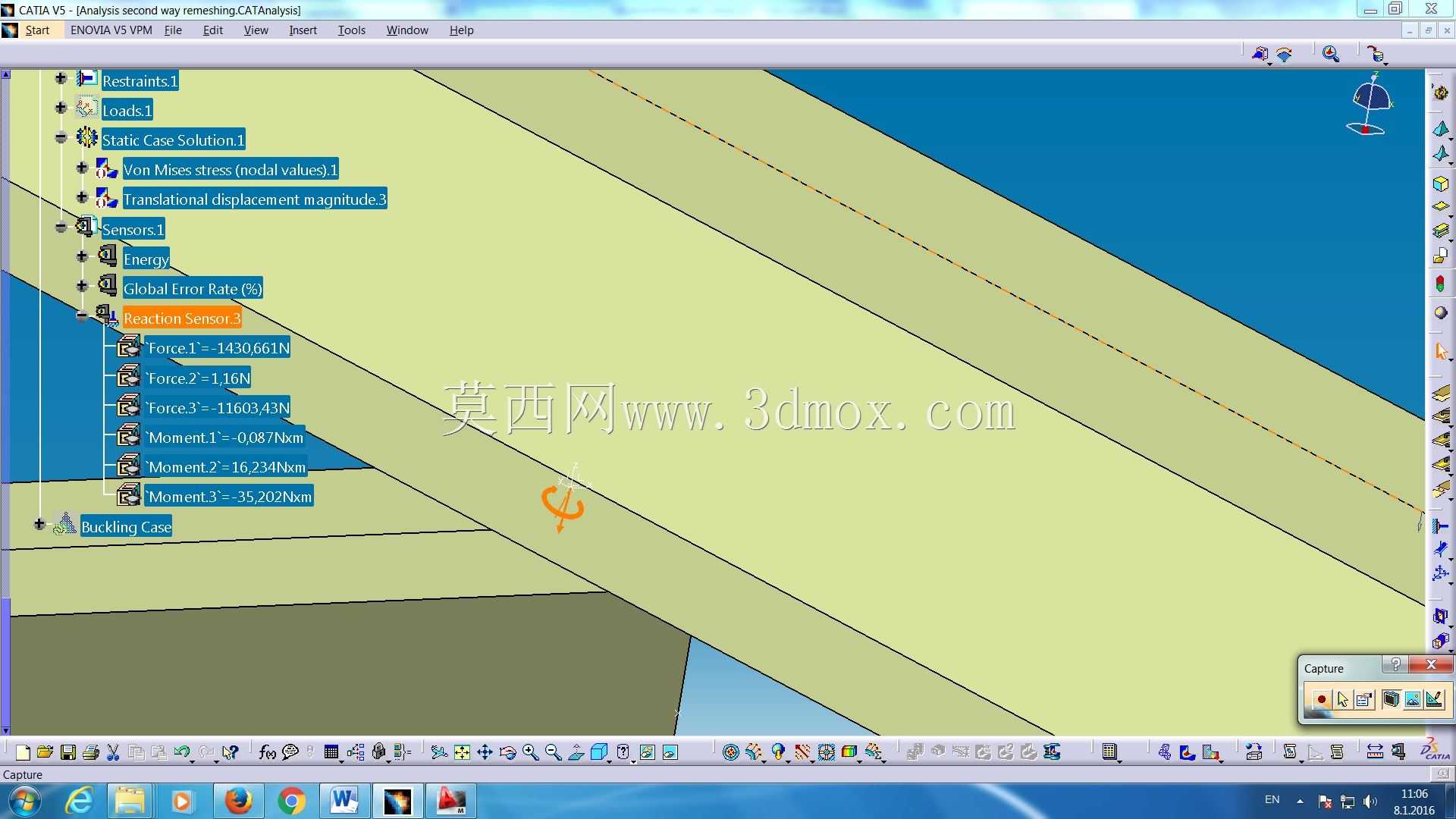

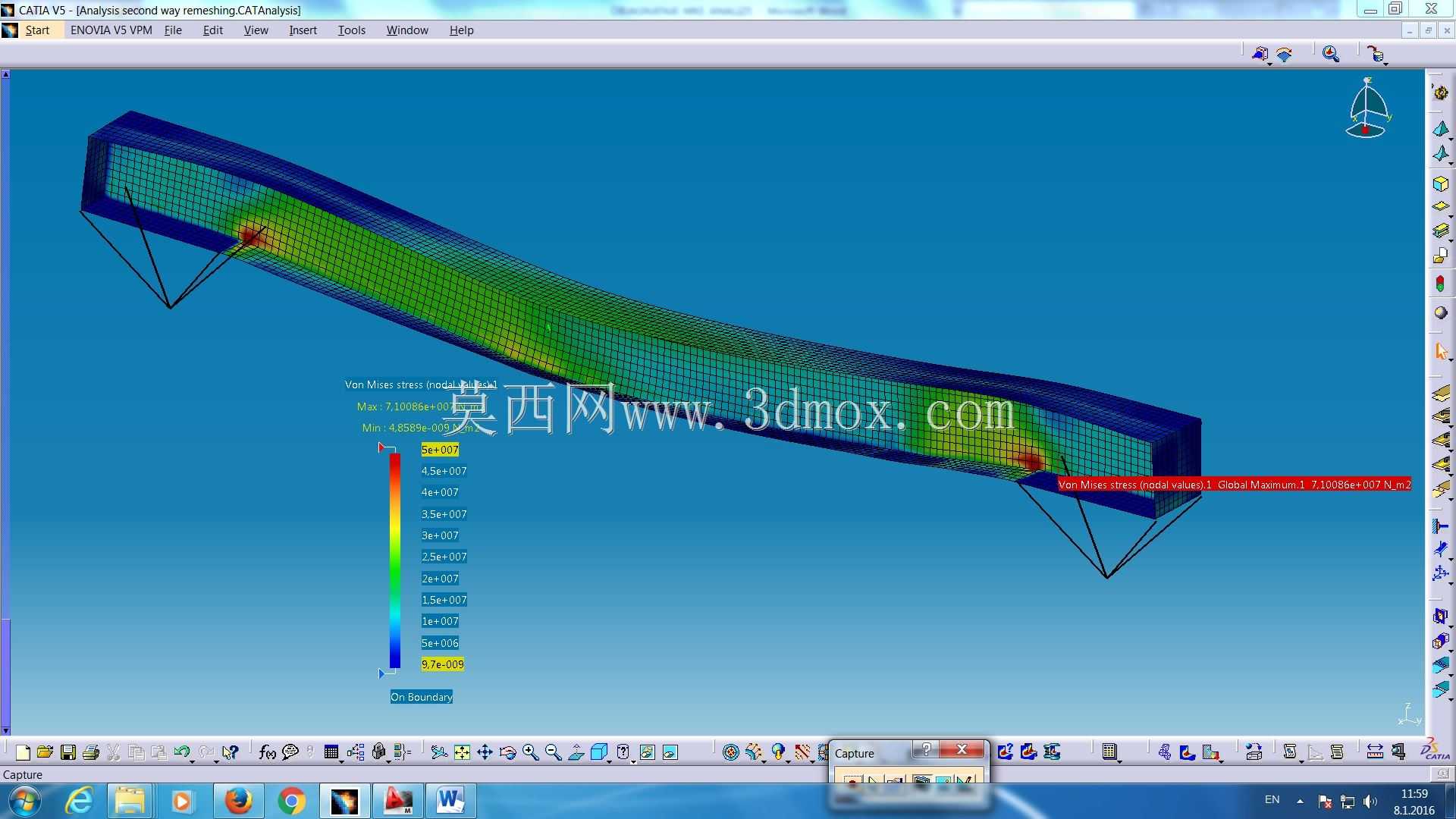

　　画面中的彩色网格结果体现了结构分析思路：以实体或壳单元对钢结构进行离散后，在吊重作用位置施加竖向荷载，在车轮或运行支承处约束位移，从而观察梁体变形趋势与应力分布。蓝色区域通常代表变形或应力水平较低的部位，红、橙、黄等颜色则提示刚度变化剧烈或应力较高的区域。对起重小车而言，最需要关注的是跨中受弯区、提升装置吊挂点、梁端支承区以及横向梁与纵向梁交接处。若中部挠度过大，会影响起升运行平稳性；若局部应力过高，则需要通过增加加强筋、调整板厚、扩大焊缝长度或改变传力路径来优化。

　　外形尺寸与安装边界方面，小车钢结构必须落在桥式起重机主梁轨道允许的宽度范围内，同时保证车轮轮距、机构底座和起升吊点之间不发生干涉。I100梁的高度决定了小车架的基本竖向轮廓，设计时需要在梁高、自重、净空和起升高度之间平衡：梁高过小会导致挠度和应力偏大，梁高过大则会压缩吊钩上下运行空间。四根梁的布置还要留出提升装置卷筒、电机、减速器、钢丝绳、限位元件和检修空间，不能只按承载框架孤立建模。现场吊装时，小车架通常整体或分段安置在主梁轨道上，因此端部接口、车轮安装面和机构中心线需要保持较高同轴度。

　　在实际工程场景里，这类小车架常用于机械加工车间、仓储吊运区、装配工位或检修跨。吊重起升瞬间，荷载通过吊钩、钢丝绳、提升装置底座传到小车架；小车运行启动和停止时，还会产生水平惯性力；偏吊或物料摆动时，框架会承受一定扭转。结构设计因此不能只满足静态五吨承载，还要考虑动载系数、荷载组合、焊缝疲劳以及长期使用后的变形累积。建模过程中，梁的截面方向、板件厚度、焊缝连接假定和约束位置都会影响分析结果，若把车轮支承简化得过刚，或把机构荷载施加位置偏离实际吊点，得到的应力云图就难以指导加工。

　　该方案的价值在于把机构布置、钢结构承载和仿真校核放在同一模型中协同处理。设计人员可据此判断I100梁组成的框架在五吨荷载下是否具备足够刚度，检查DEMAG提升装置与梁体连接是否合理，并进一步确定加强板、筋板、螺栓或焊接节点的位置。对于设备选型人员，模型能够直观呈现小车架的空间边界、荷载传递路径和关键受力区；对于加工制造人员，则可依据梁件位置和节点形式开展下料、组对、焊接与机加工准备。整体结构强调承载明确、传力直接、安装边界清晰，适合作为桥式起重小车钢结构设计与校核的参考方案。
