重载焊接式齿轮箱壳体结构设计

　　在重型输送、矿山给料以及长距离传动链改造项目中，齿轮箱外壳往往不是单纯的包容件，而是决定整套传动系统刚度、密封可靠性和维护周期的基础部件。早期不少箱体采用整体铸造成型，优点是内腔形状自由度高、减振性较好，但在单件小批量、老旧设备替换或现场工况变化明显的场合，铸造模具周期长、缺陷修补困难、局部壁厚调整不灵活等问题会被放大。采用钢板与型材拼焊的箱体，可以在没有木模和压铸条件的情况下快速完成结构落地，尤其适合备件测绘、非标改造和中等载荷传动装置。

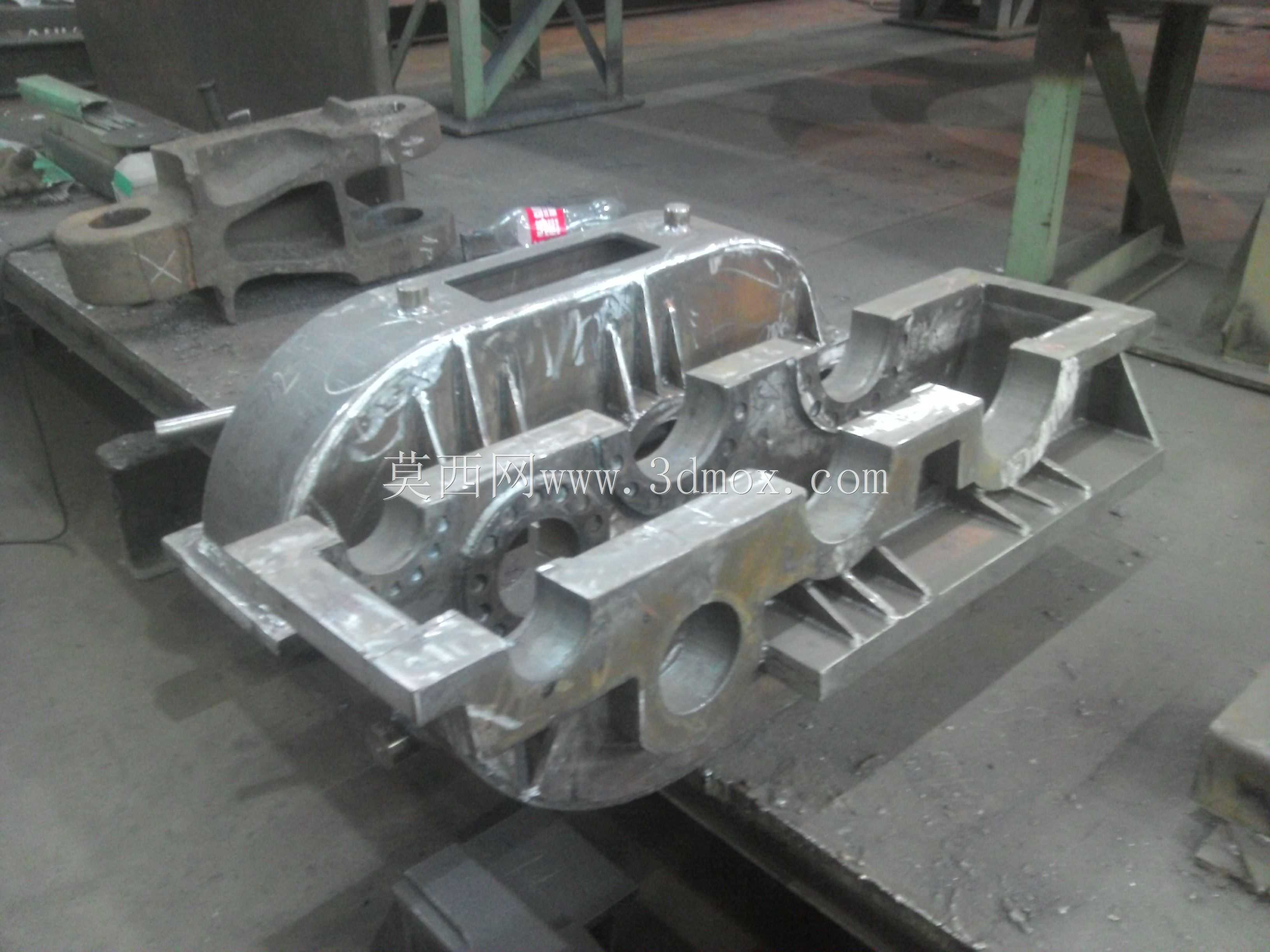

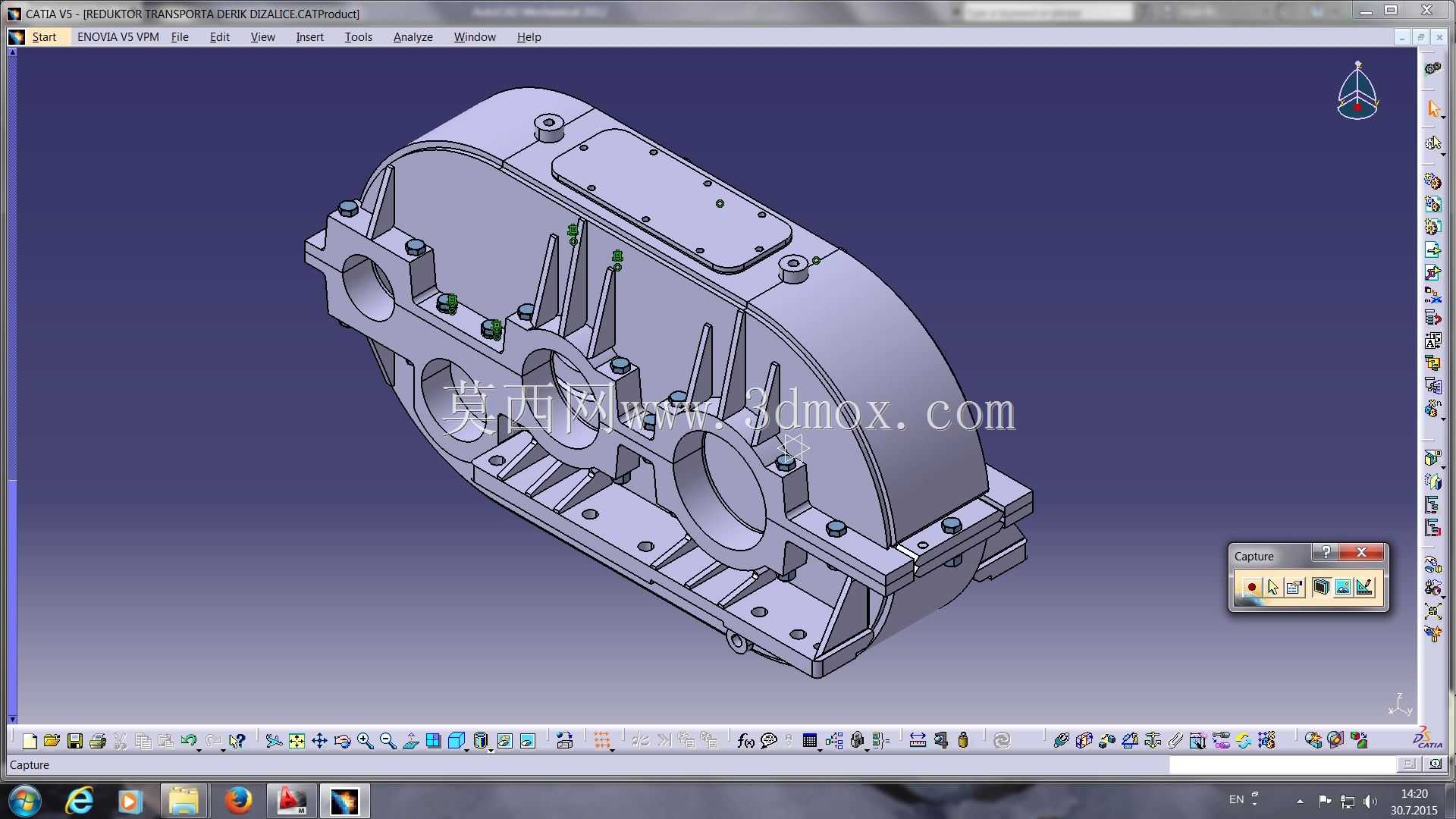

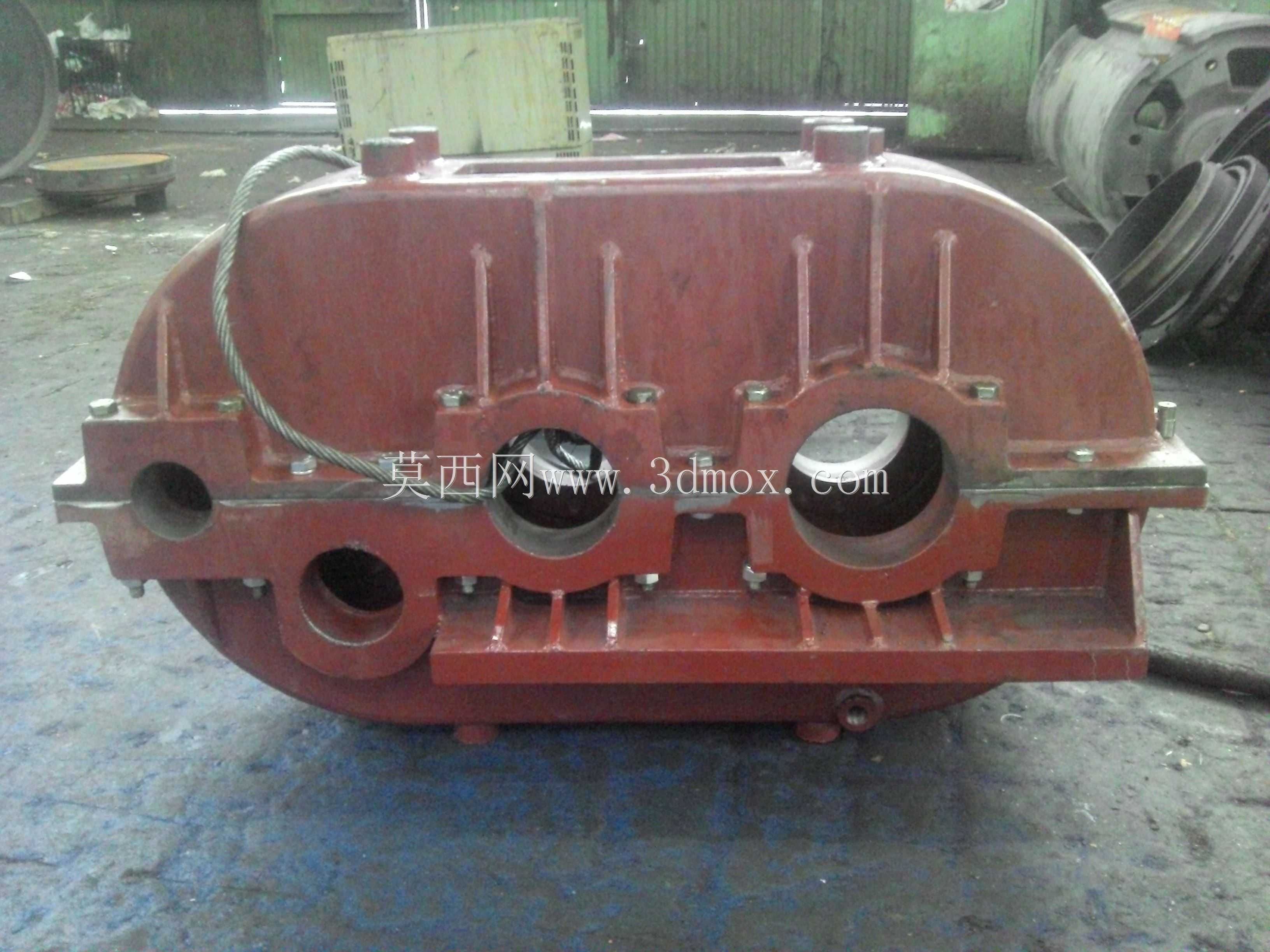

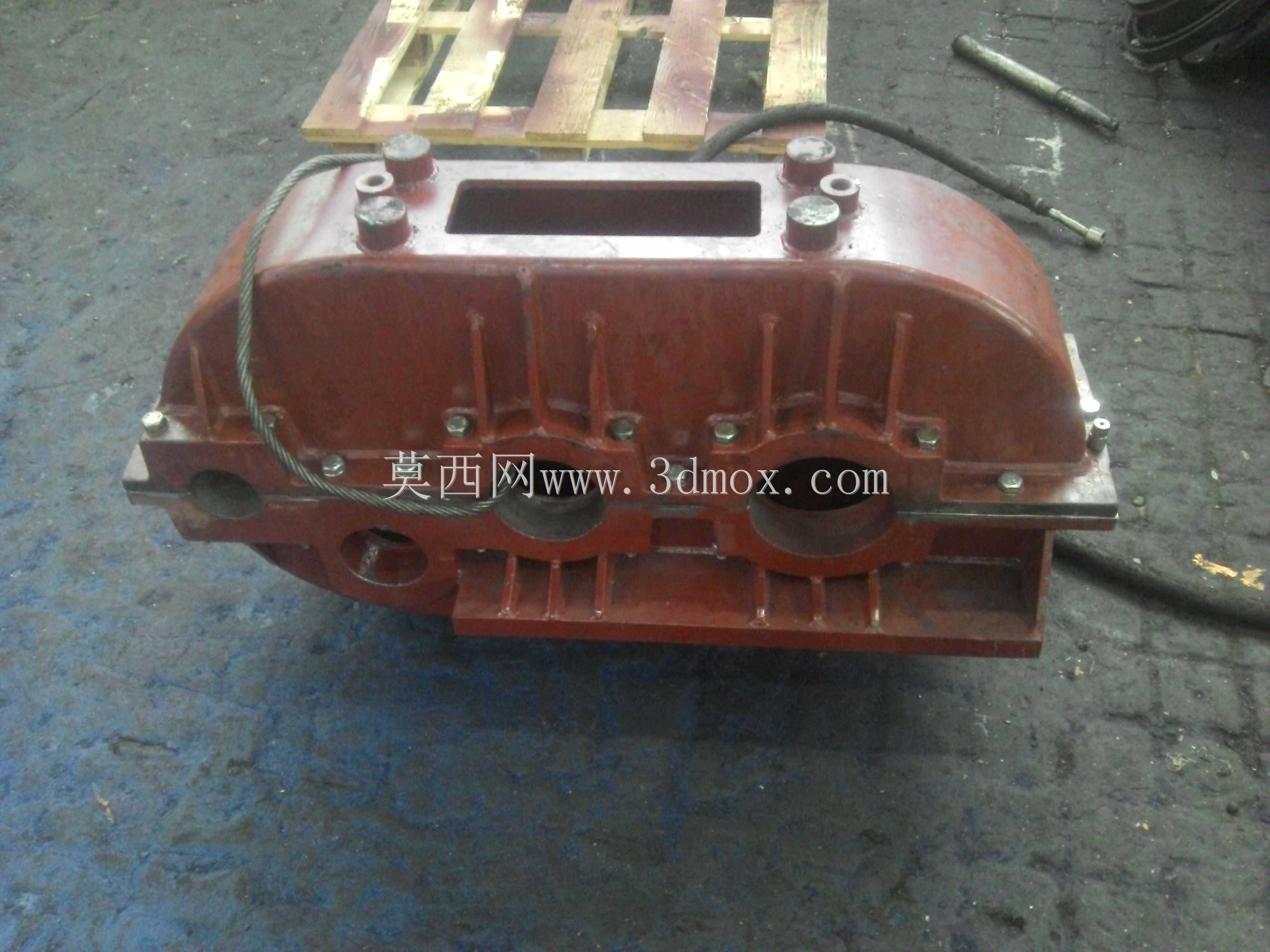

　　这套壳体结构围绕多轴平行传动布置展开。从外形上看，箱体沿长度方向布置多组轴承座孔，用于支撑输入轴、中间轴和输出轴；上部呈分段拱形开口，既为齿轮啮合区提供足够的回转空间，也便于装配时从上方吊入齿轮轴组件。侧壁和底板并非简单围合成盒体，而是在轴承载荷集中区域设置加厚座板、立筋和横向加强梁，使螺栓预紧力、齿轮啮合力和轴系支反力能够沿较连续的路径传递到底板安装面。

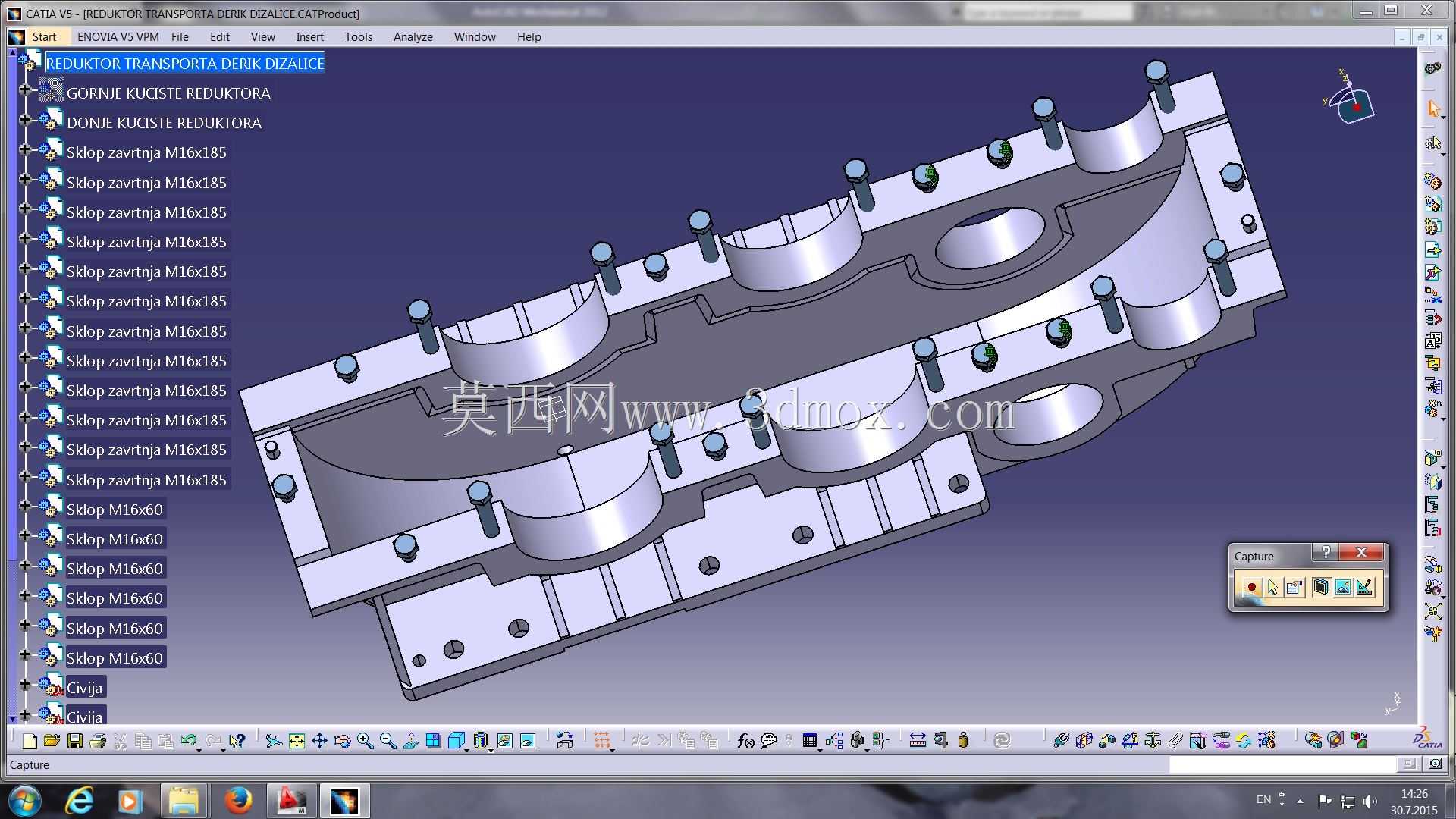

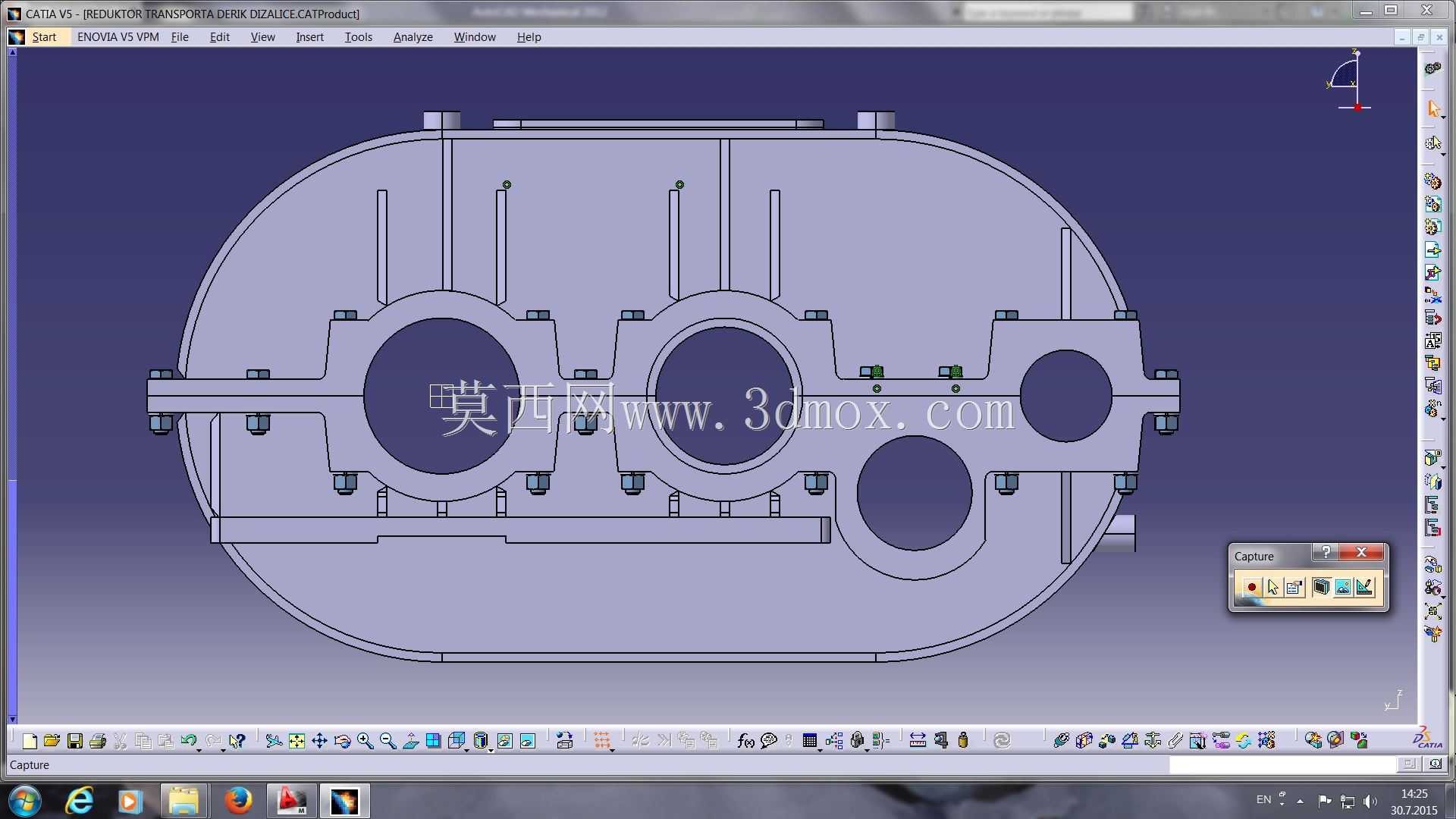

　　设计这类焊接箱体时，首先要确定的是轴系中心高与孔位边界。轴承孔同轴度、相邻轴孔中心距以及孔轴线与安装底面的平行度，直接影响齿轮侧隙和接触斑点。模型中各轴承座采用凸台形式突出于主壁板，座孔周围预留加工余量，焊后再统一镗孔，能够避免单纯靠下料精度保证孔位的风险。底板上分布有地脚螺栓孔和定位销孔，孔位间距需要与现场底座或输送机机架匹配；底板边缘留出足够的压紧宽度，防止紧固时局部压陷。

　　内腔设计要同时考虑齿轮运动包络、润滑飞溅和检修空间。齿轮顶圆与箱壁之间不能只按静态间隙处理，还要计入轴系挠曲、热膨胀以及焊接变形后的偏差。箱体底部形成相对完整的油池区域，使低速级齿轮能够合理溅油，而底部坡度和放油位置应有利于杂质沉积与排放。上部拱形盖板区域承担观察、密封和拆装功能，法兰面需要在焊后加工平整，密封垫压紧面宽度均匀，避免因焊接翘曲造成渗油。

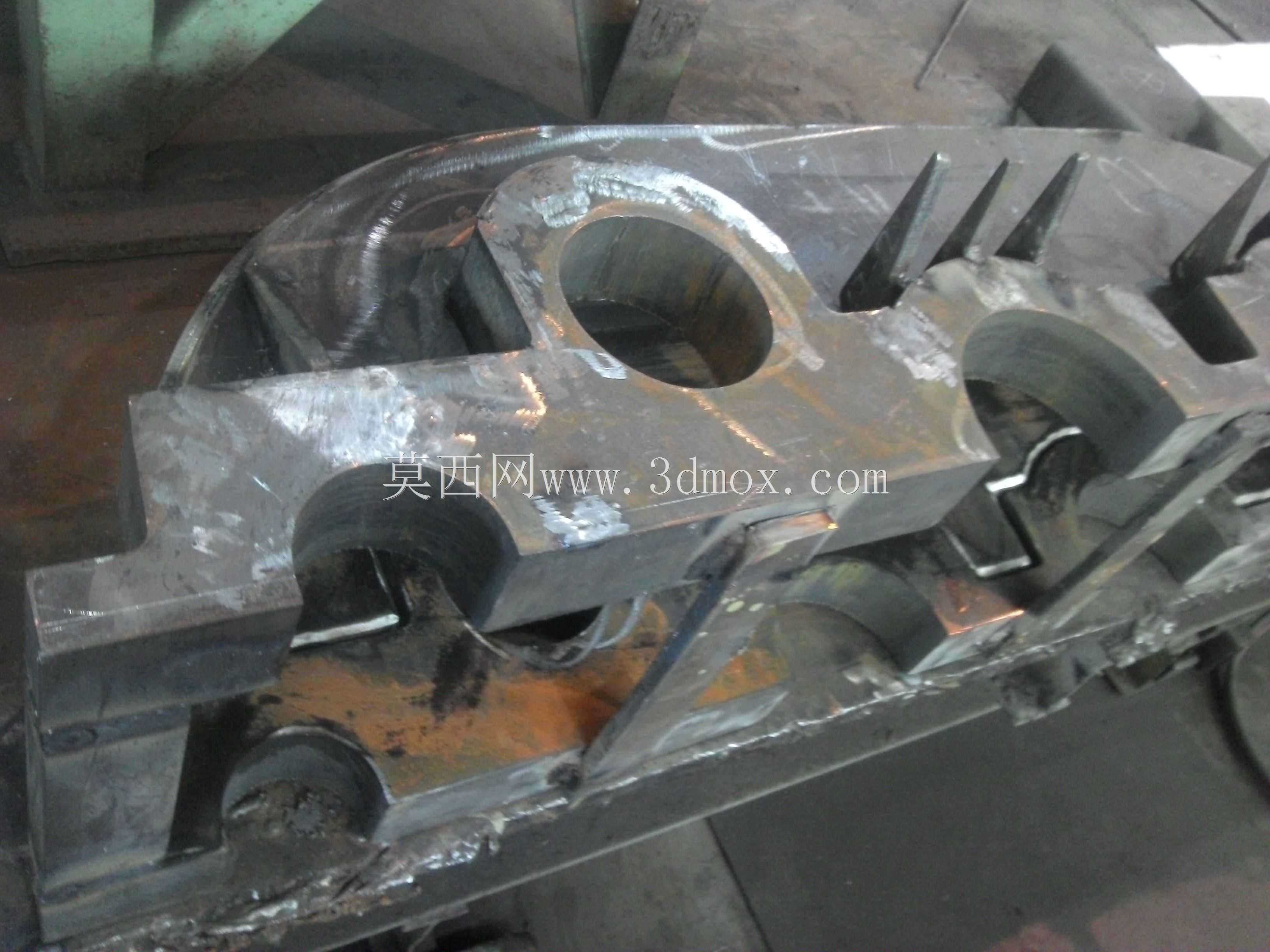

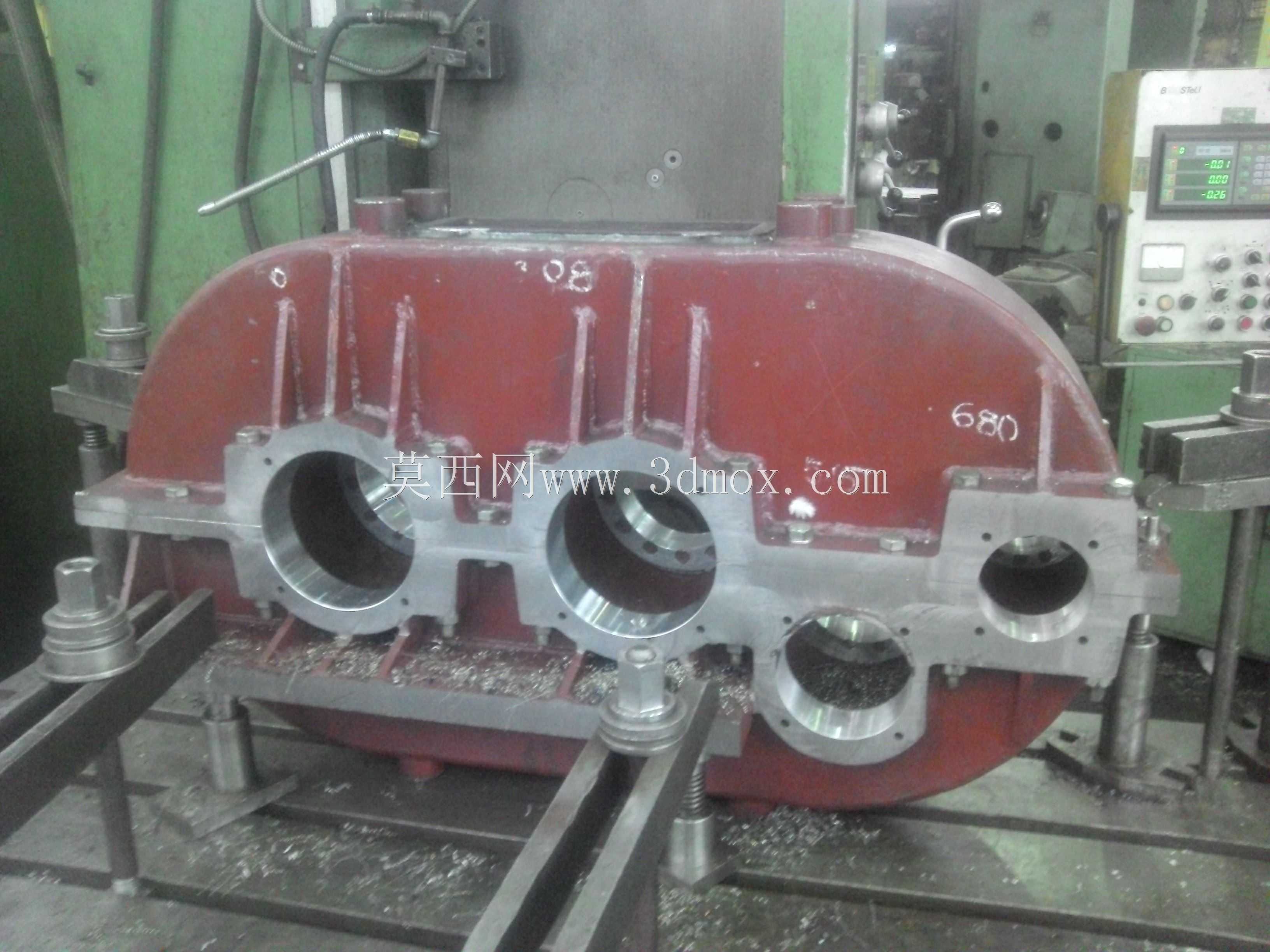

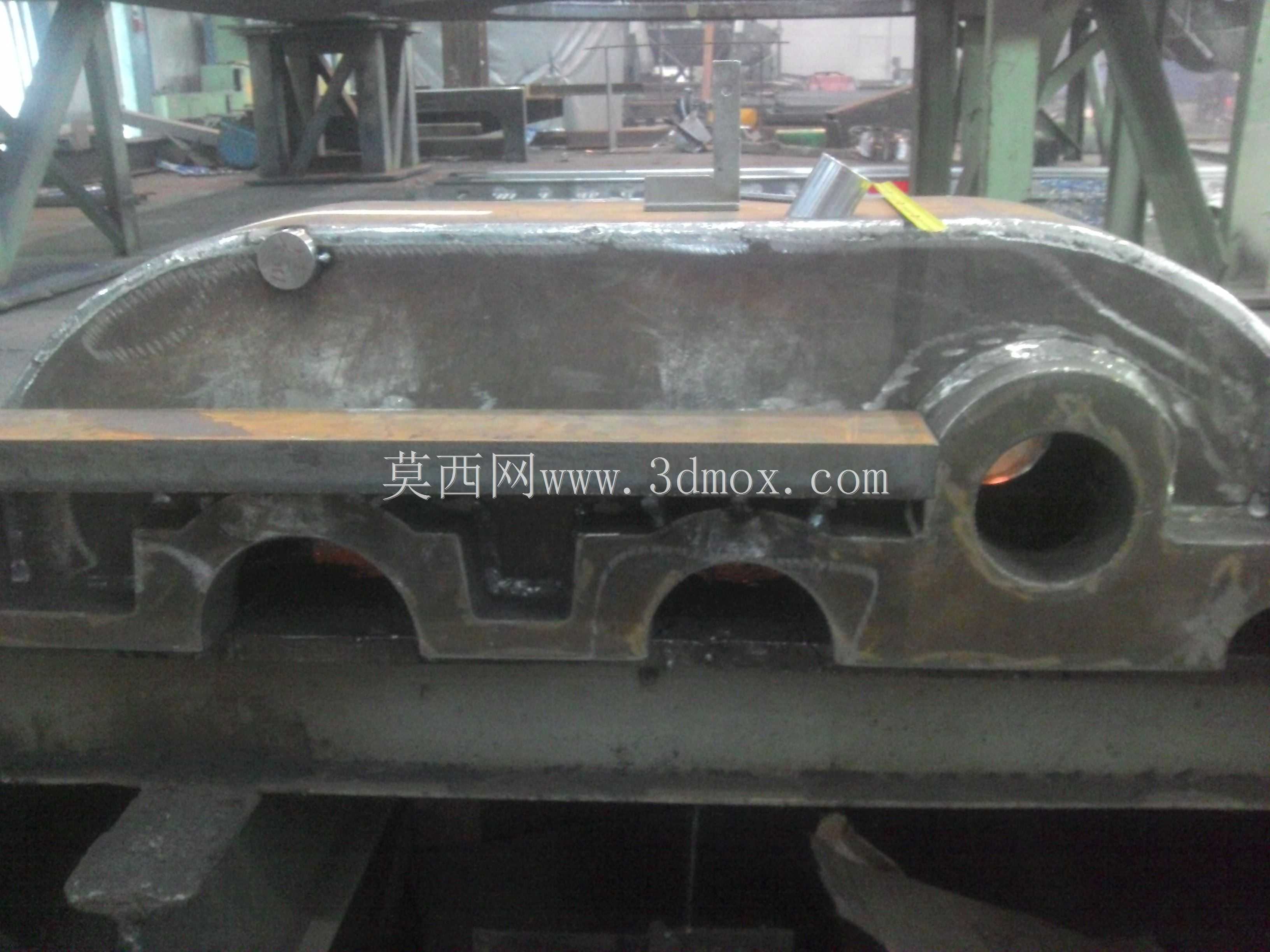

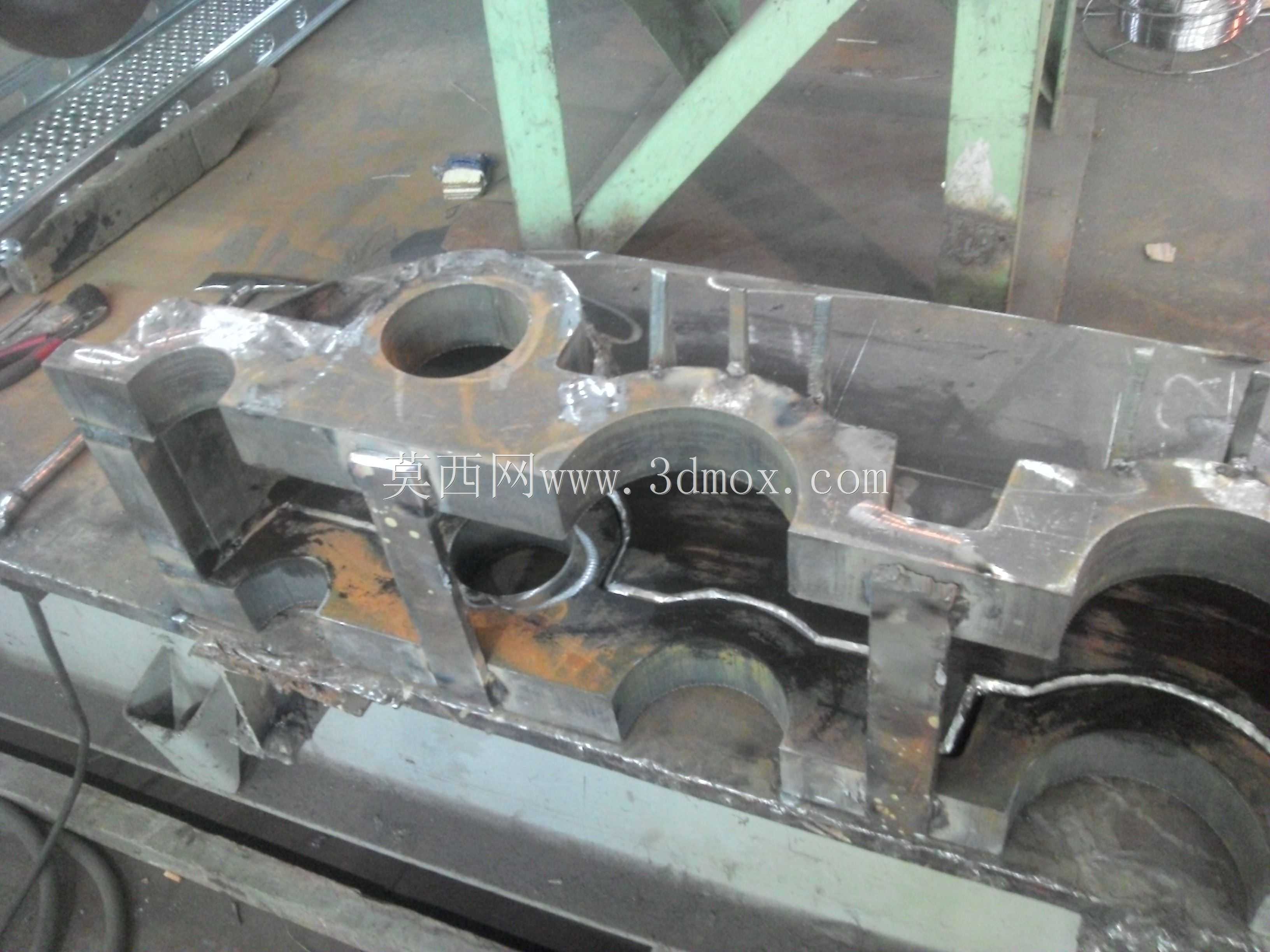

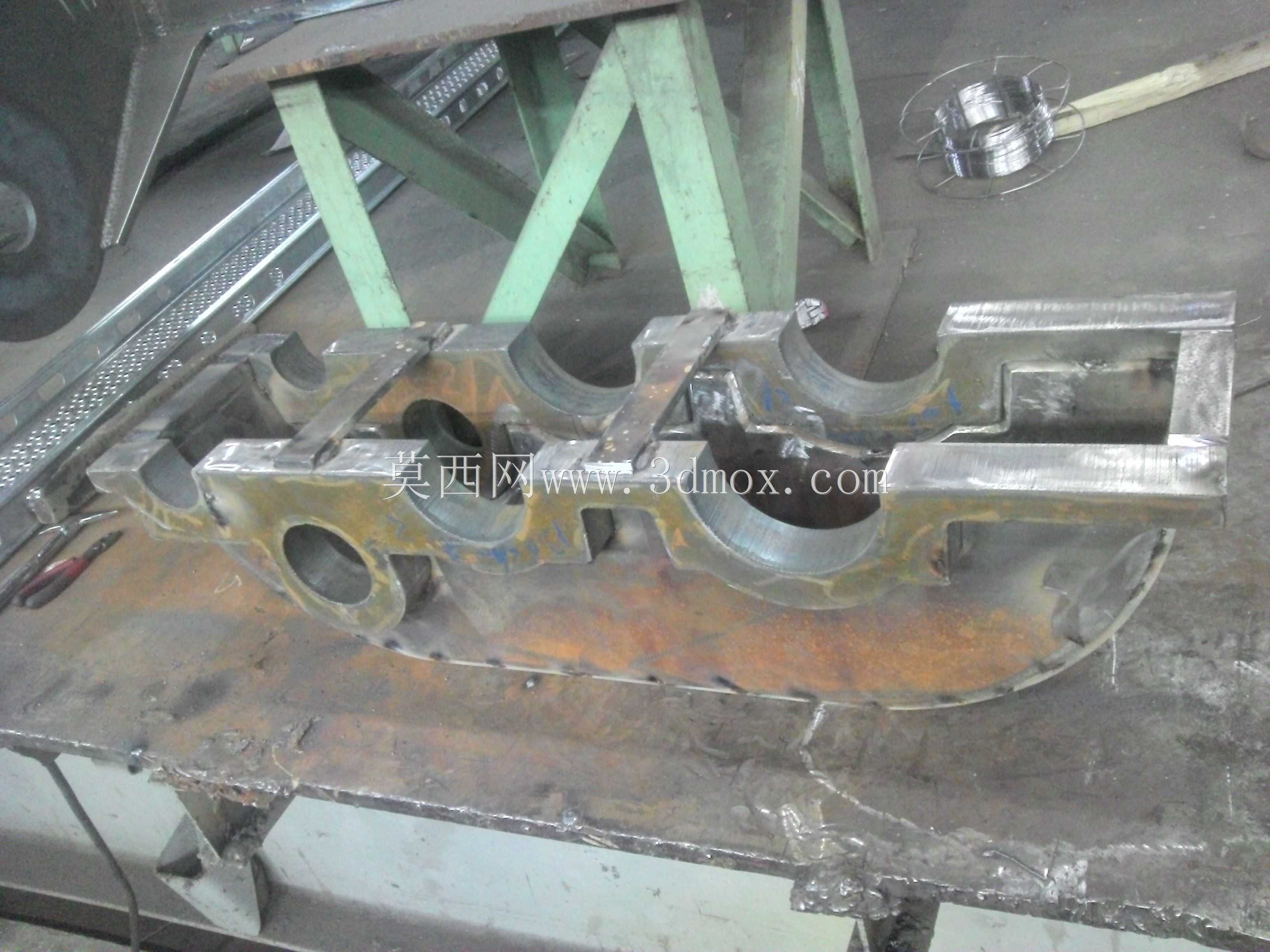

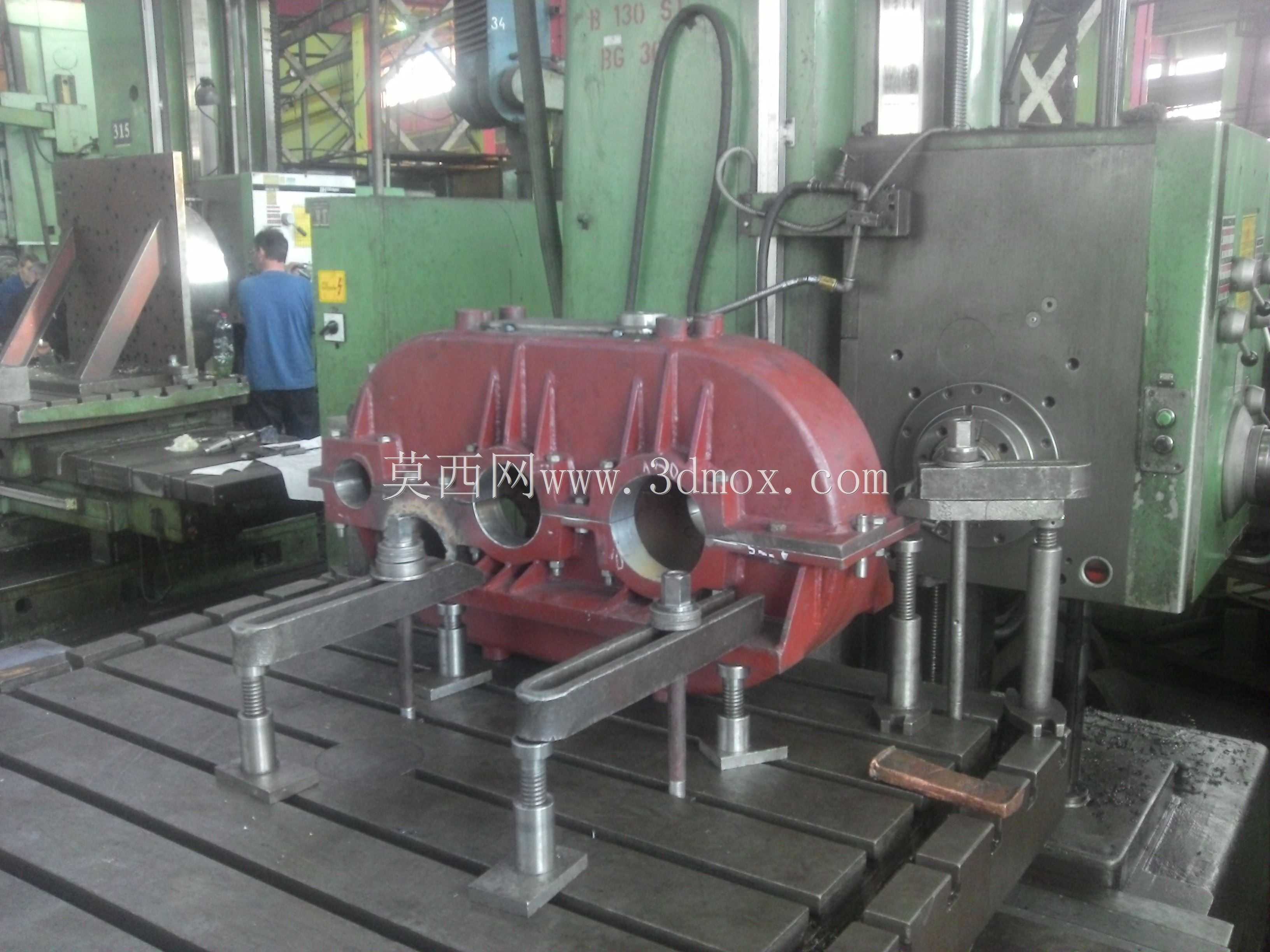

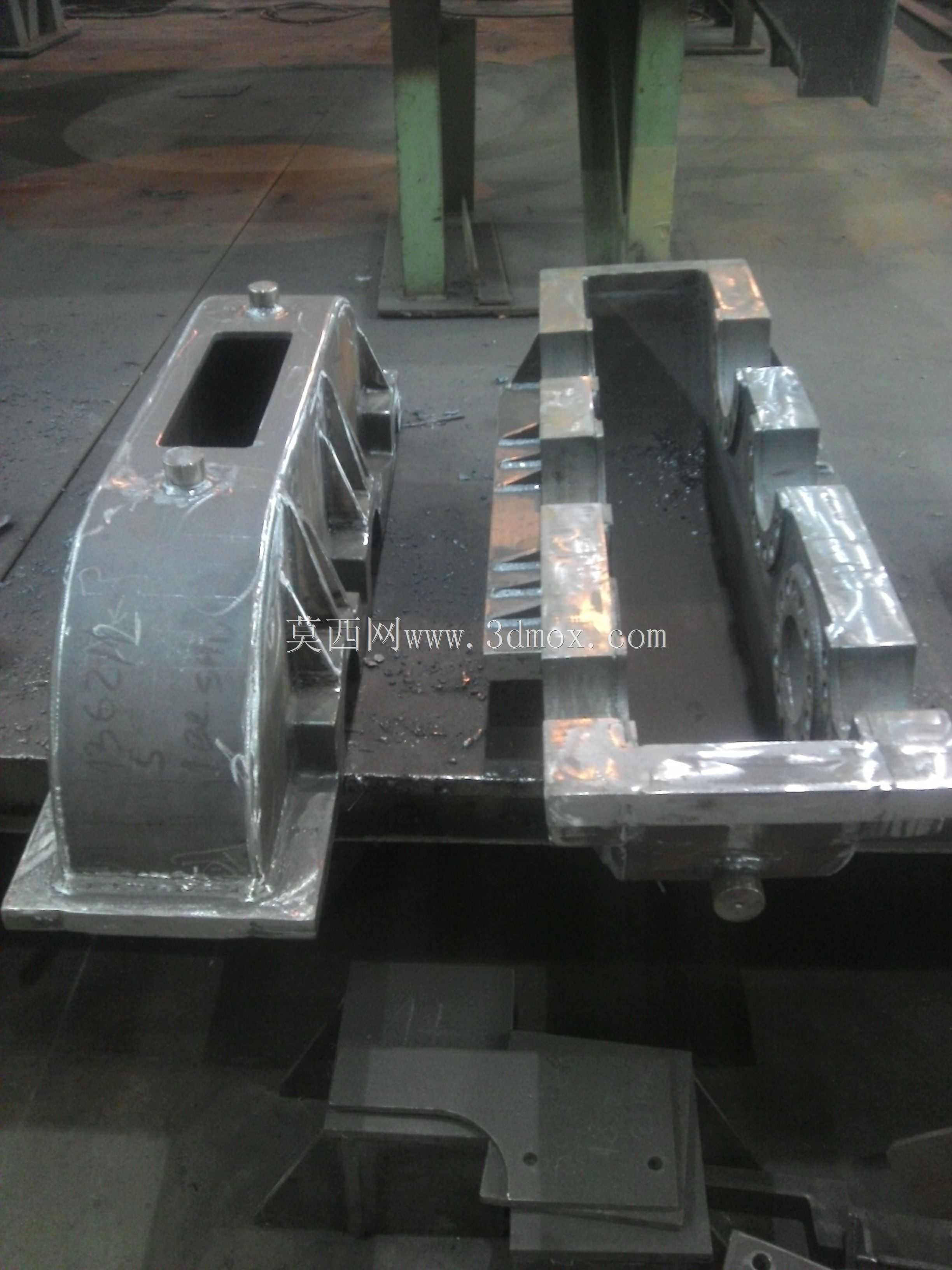

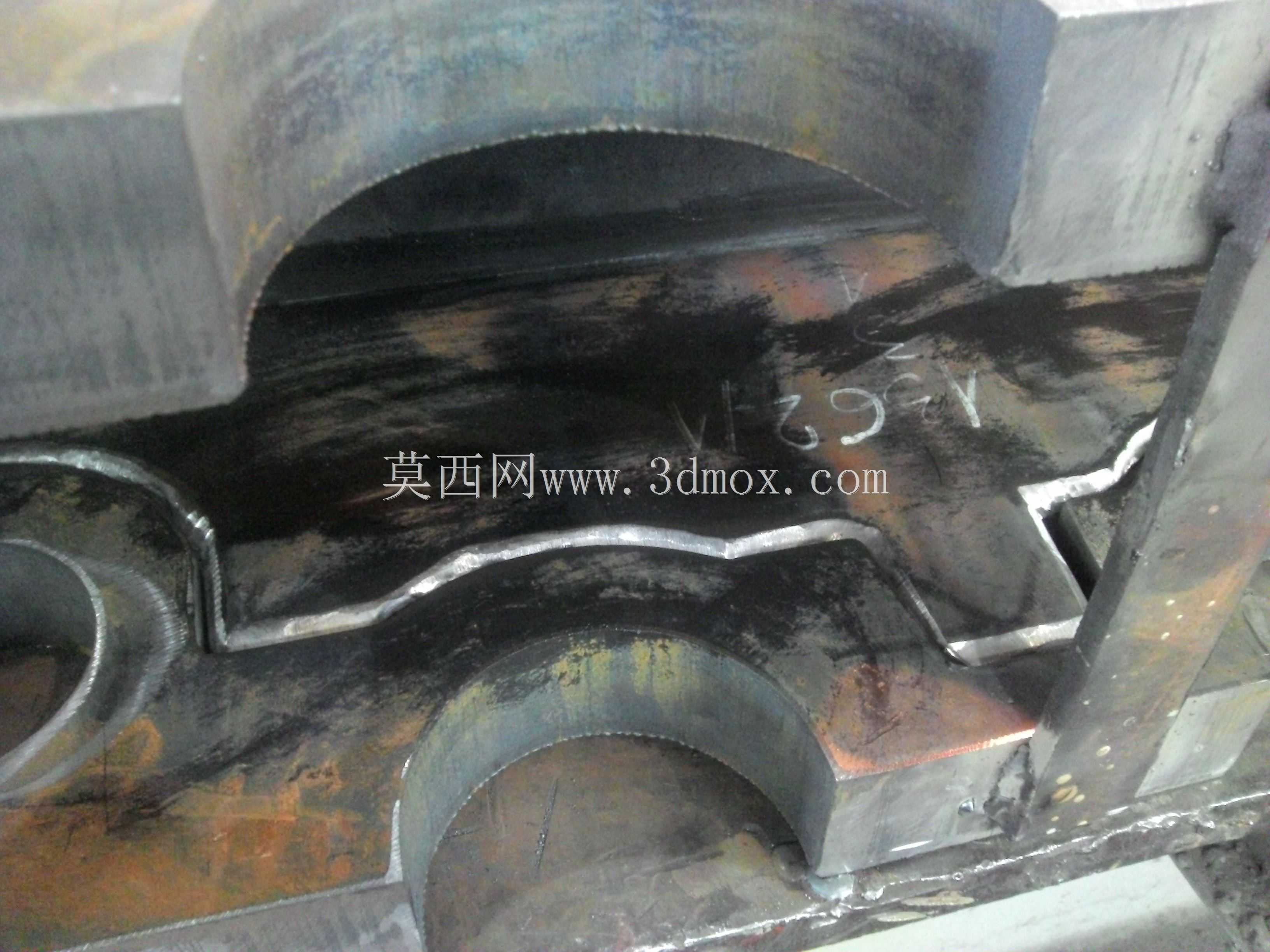

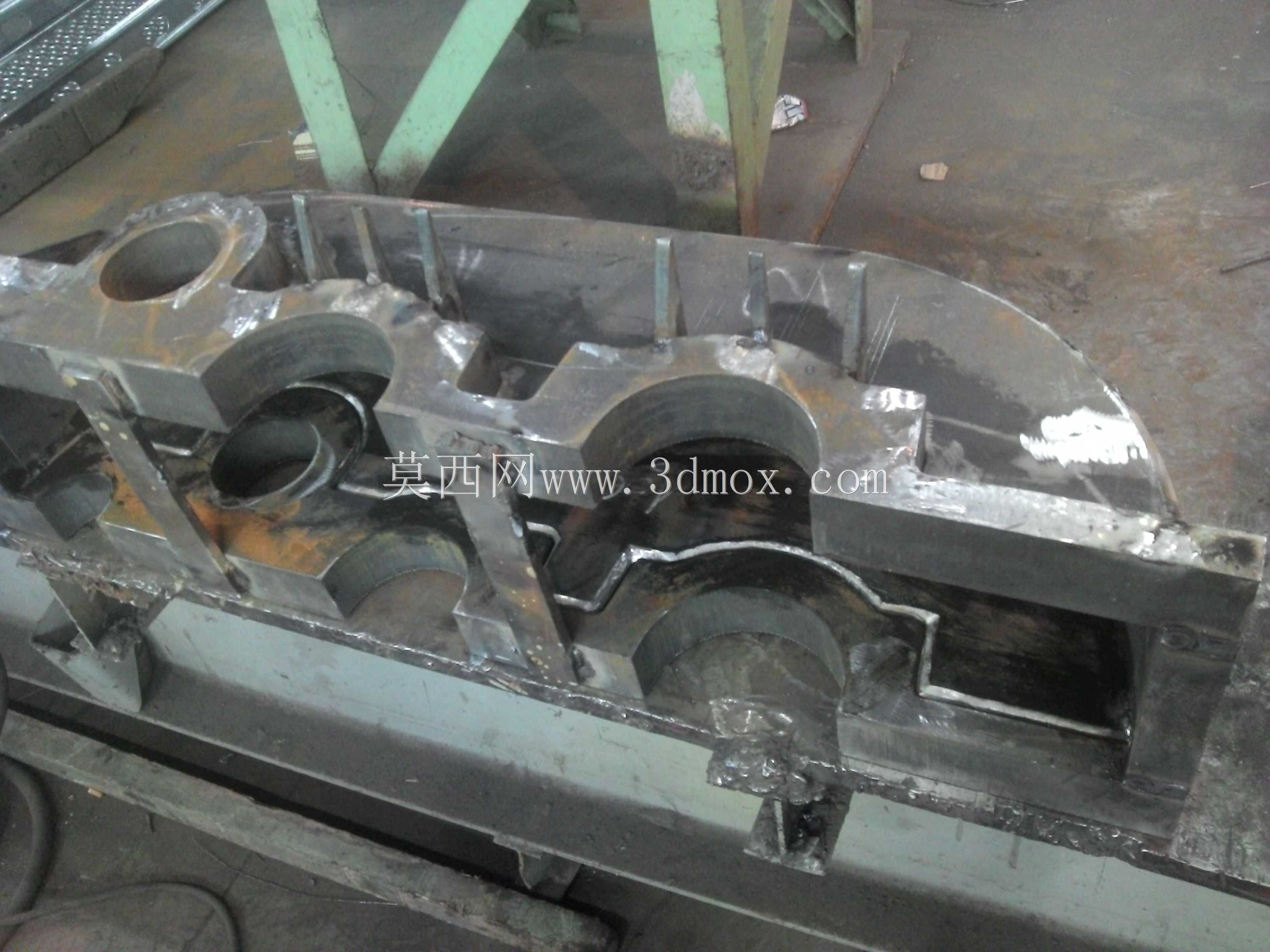

　　焊接工艺思路在结构中体现得比较明确。主体壁板、底板和轴承座宜采用低应力装配顺序：先拼合底板与主侧壁，再定位轴承座和加强筋，点固后复核轴孔相对位置；对称焊缝尽量交替施焊，减少单侧热输入导致的扭曲。对承受较大脉动载荷的座板与壁板连接处，应采用连续焊并控制焊脚尺寸，不能为了追求外观而把所有薄壁区域满焊，否则变形会明显增加。焊后进行去应力退火，再进行底板、轴承孔和剖分面的机械加工，是保证箱体长期稳定的关键流程。

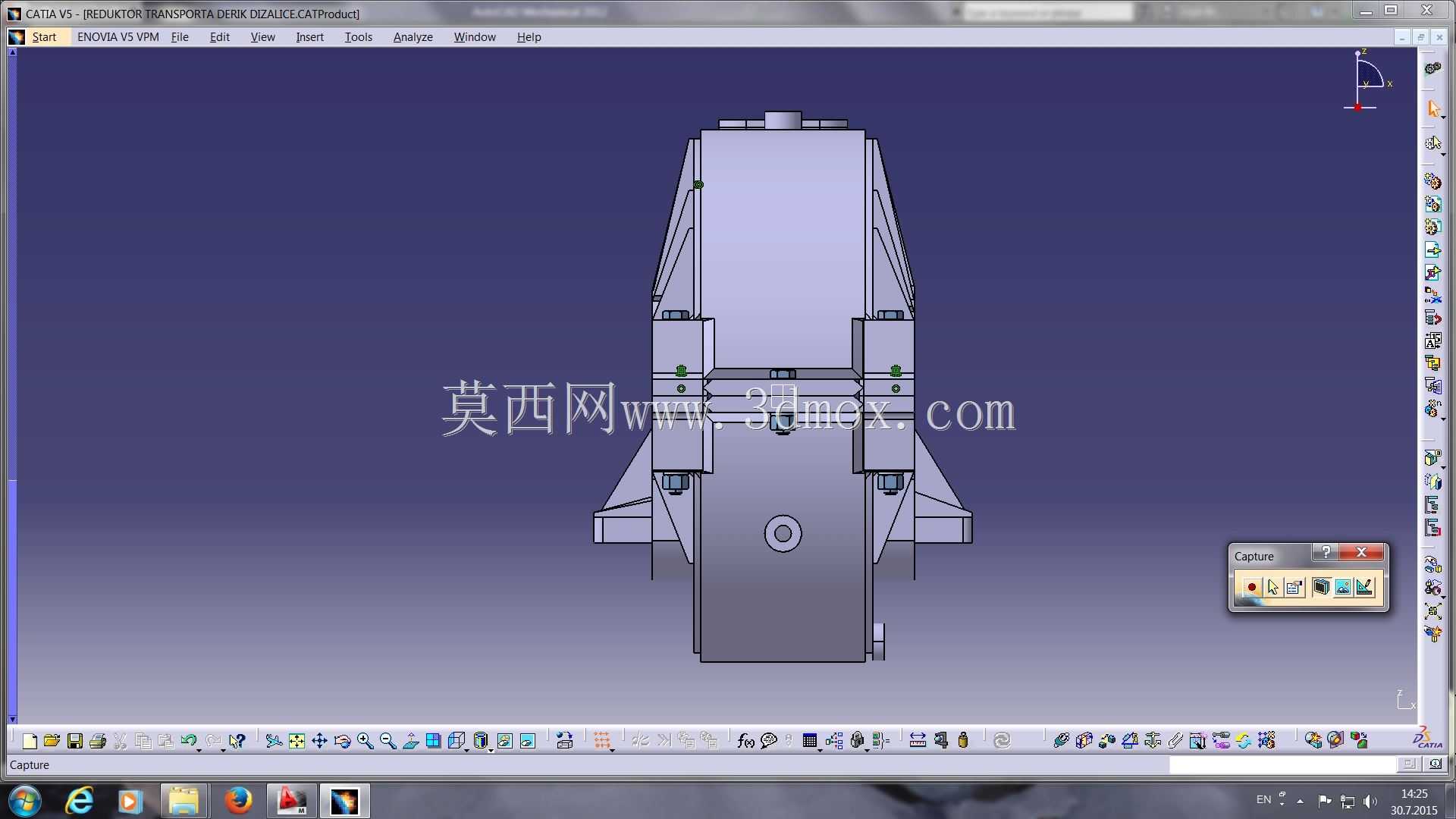

　　从安装边界看，箱体长度方向需要预留联轴器拆装距离和起吊空间，宽度方向要保证检修人员能够接近轴承端盖螺栓，高度方向则要兼顾油位、通气器和上部盖板开启。吊点应设在刚度较大的主梁或座板附近，而不是薄壁盖板上。进出线、润滑管路和传感器接口若需附加，也应布置在远离齿轮飞溅区且便于操作的位置。

　　在实际使用中，焊接箱体的优势在于改造灵活：当传动比、轴径或底座接口发生变化时，可以通过更换轴承座板、增加加强肋或调整底板孔位快速适配。它的风险则集中在焊接残余应力和加工精度上，因此结构建模不能只表达外形，还要把焊缝可达性、加工基准、装配顺序和密封面连续性一并考虑。这样完成的壳体，才能在重载传动场景下兼顾刚度、工艺性和维护便利性。
