三通道汇流对置薄壁管道结构

　　该结构面向多支路流体汇入同一腔室的管路工况，整体采用薄壁曲面成型思路搭建，主体为一端开放、另一端沿轴向延伸的半封闭筒状汇流腔，三条输入支路分别从不同方位对接至腔室入口侧，使三路介质能够在进入主腔体后完成汇流与流向整理，常见于小型试验台流体分配段、通风支路汇合段、轻量化导流罩以及工艺管路中的多入口集流部件。

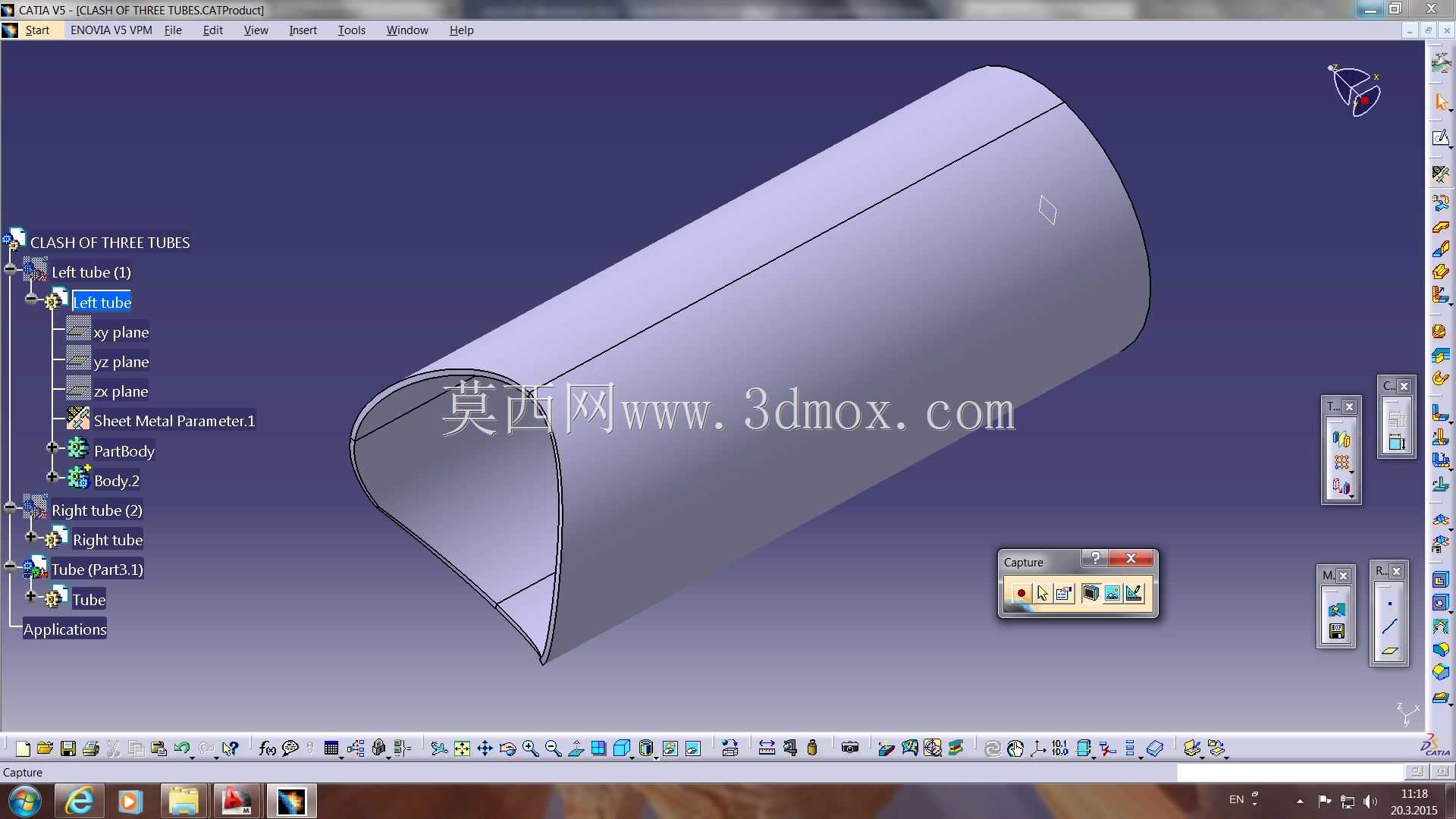

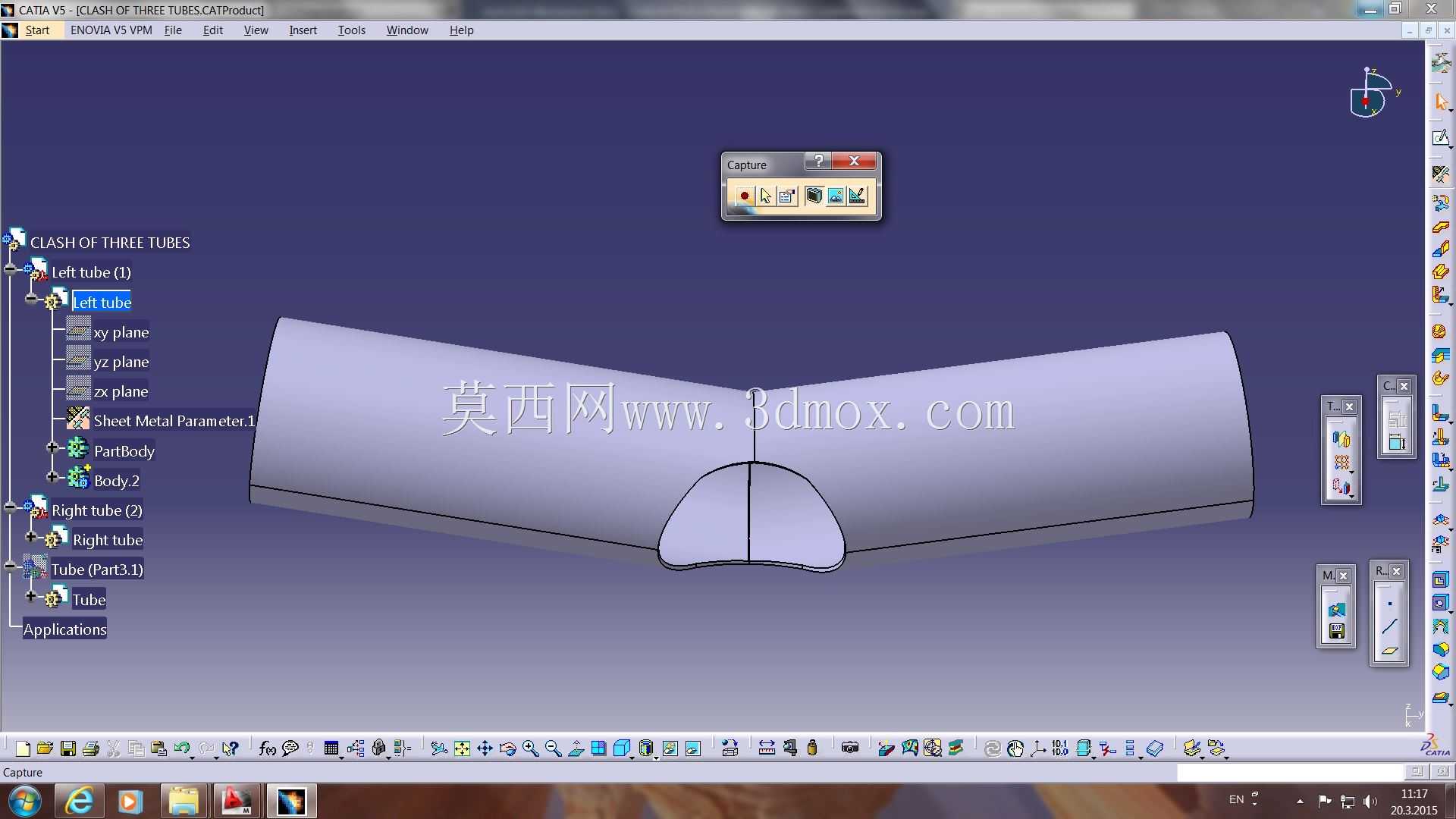

　　建模时先以主腔体的中心轴线作为骨架，确定筒段的长度、开口轮廓和壁厚边界。主体外形并非完整圆管，入口端采用三瓣式开口轮廓，分别对应左、右及中部支路的对接位置；筒壁沿轴向顺滑过渡，既保证流道内部没有突兀台阶，也控制钣金展开后的折弯与焊接余量。曲面部分重点处理开口边缘与筒身之间的相切关系，避免在成型过程中出现局部拉伸过薄或褶皱。三条支路在入口处形成对置布置，介质从多个方向进入消费区后，依靠腔体自身的弧形壁面完成导向，减少直冲和涡流区。

　　从安装边界看，主筒段的外轮廓决定了设备内部所需的直线布置空间，入口侧需要预留三路管段或法兰的装配操作距离，筒身外侧则应保留检修与焊接可达空间。薄壁件在装配时不宜承受较大的附加弯矩，因此支路口附近适合设置定位面或补强边，使外部管路载荷尽量传递到支撑结构，而不是集中作用在薄壳壁面上。若用于风路或低压液体输送，可在开口边缘增加翻边，提高局部刚度并改善与相邻管路的连接密封性；若用于较高流速工况，则需要在汇流区内壁控制接缝高度，使焊缝或拼接边尽量顺介质流向布置。

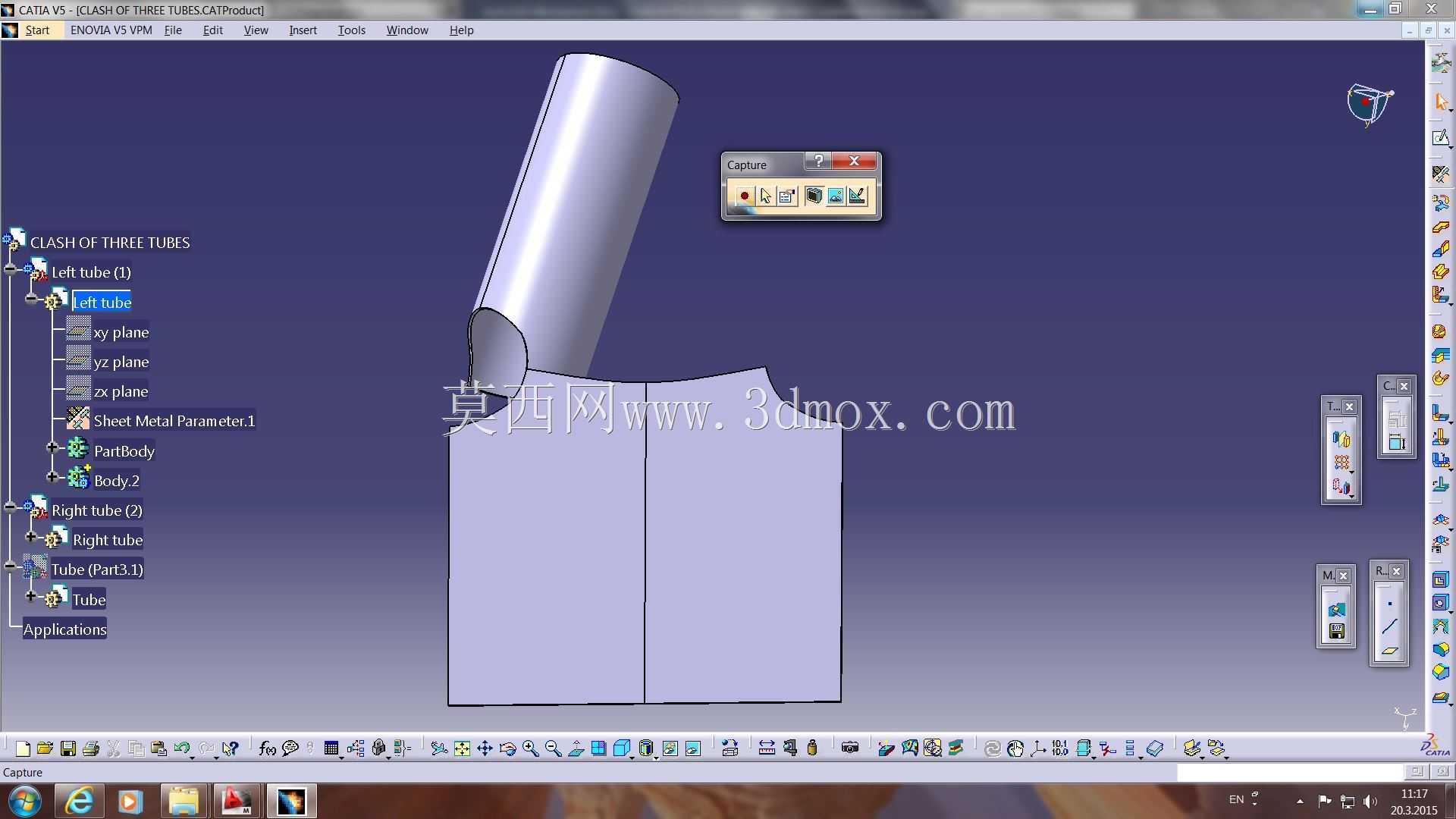

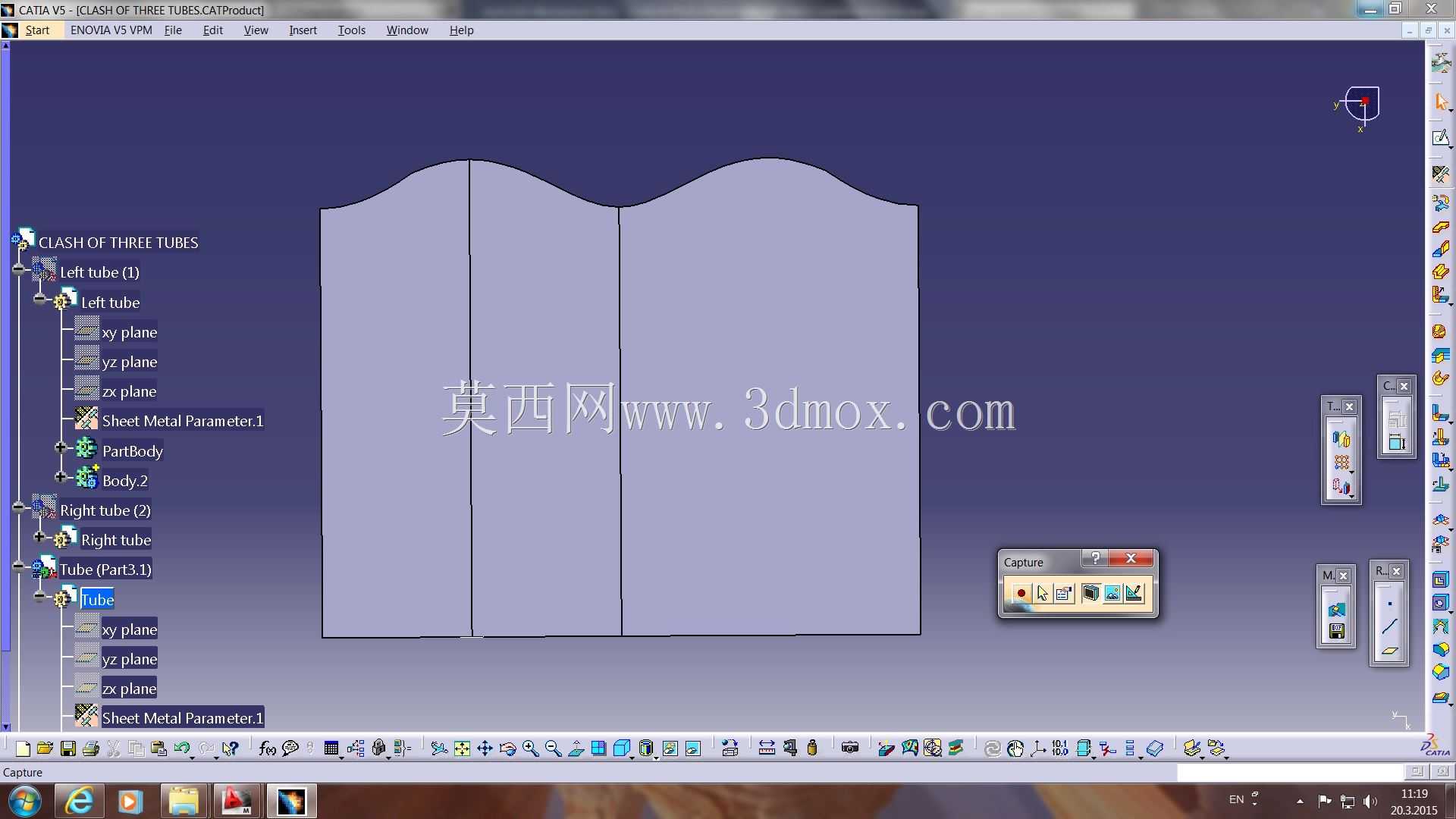

　　结构设计上，三管对峙的核心不是简单把三个管口拼接到同一筒体，而是让各支路入口面积、汇入角度和腔室断面之间形成合理匹配。左侧与右侧支路对称进入时，能够抵消部分横向动量，中部支路则承担稳定主流的作用；腔体断面从入口向筒身逐步形成连续通道，使流体在汇合后有足够长度完成速度均化。对于需要钣金加工的场景，模型中的壁面应保持均匀厚度，折弯半径结合材料延展率选取，开口处的异形边线需要在展开阶段复核材料收缩与拼焊位置。对于采用机加工或增材制造的场景，则可将支路交汇区做局部加厚，以承受入口脉动带来的疲劳影响。

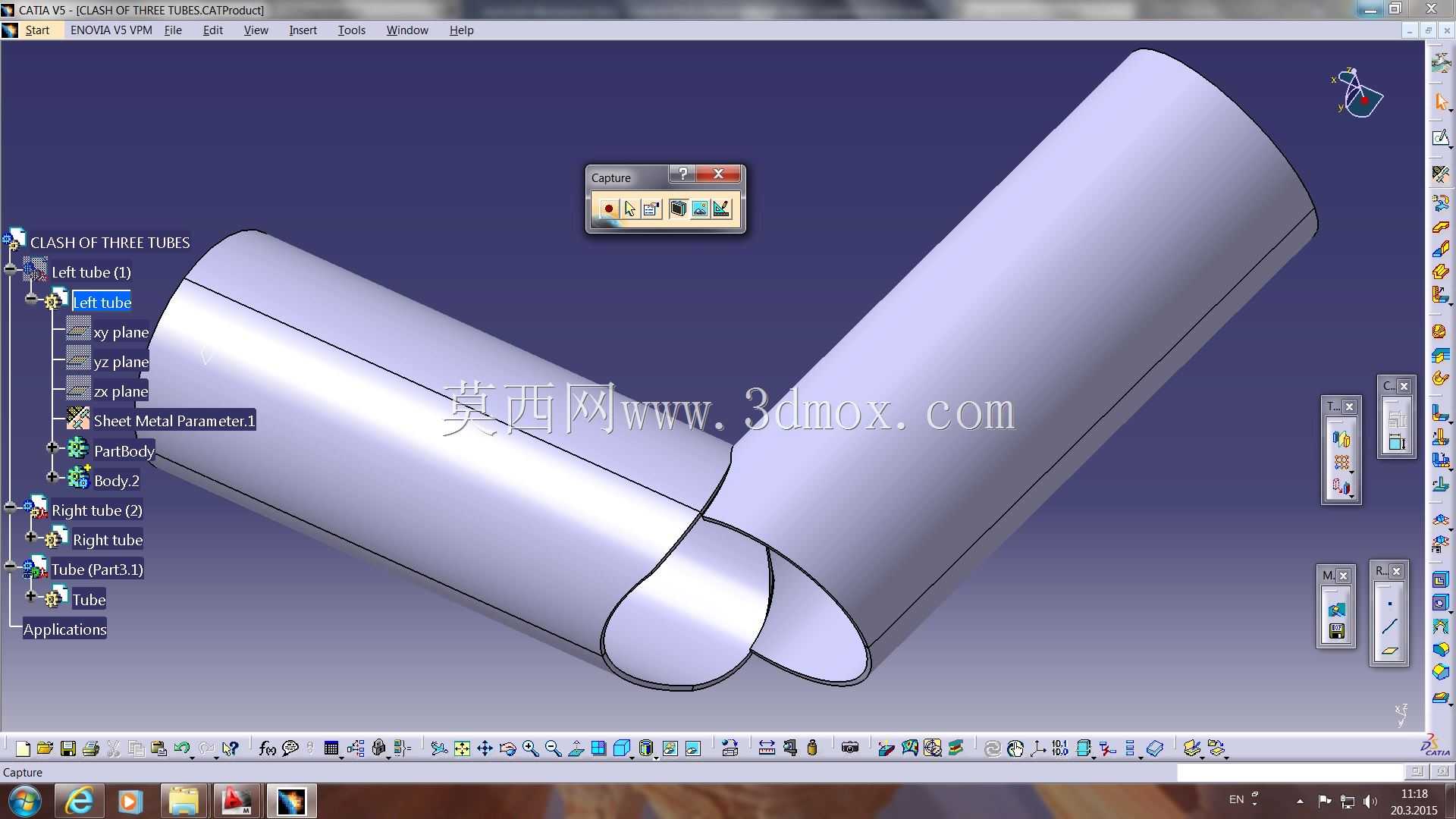

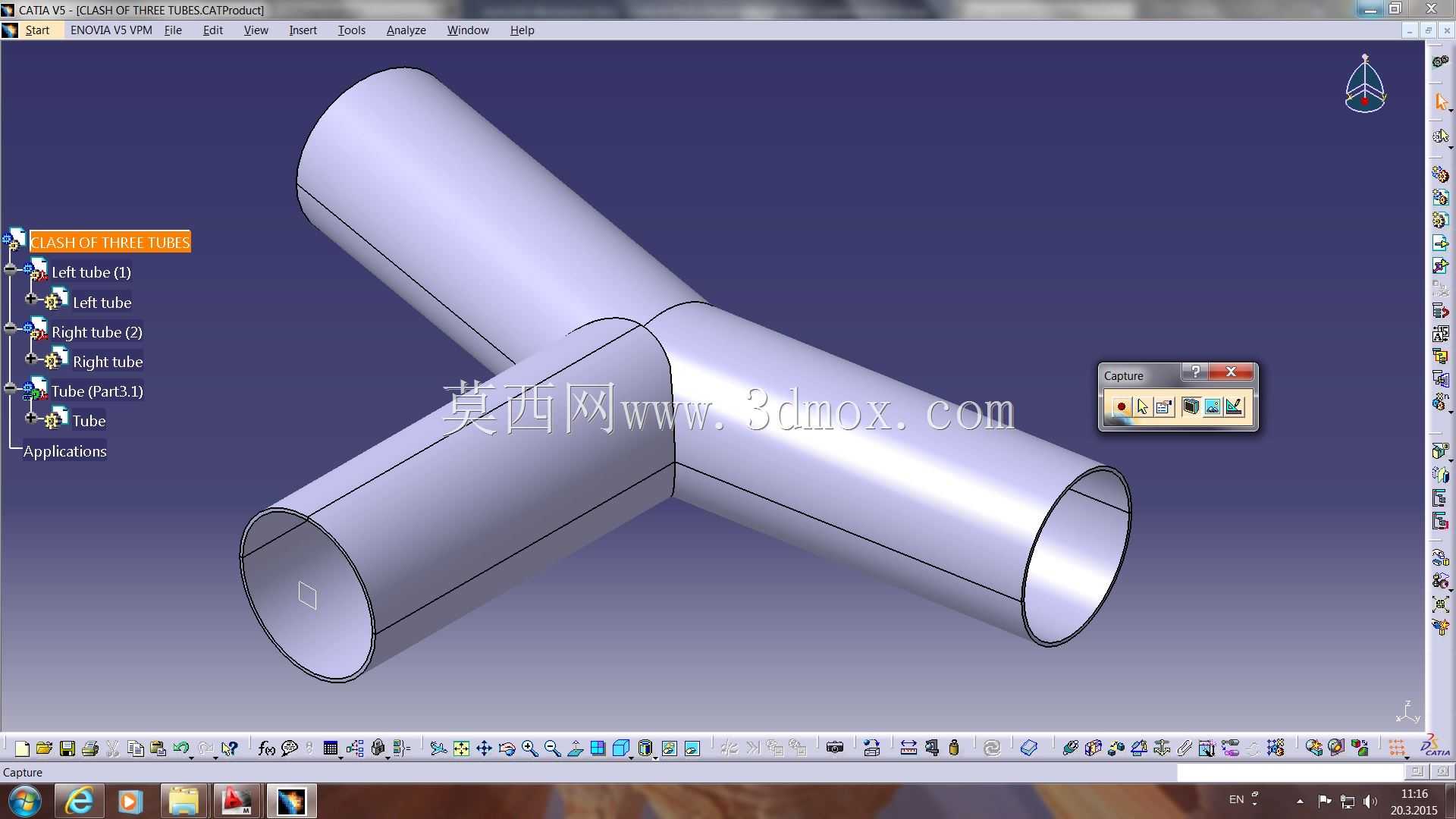

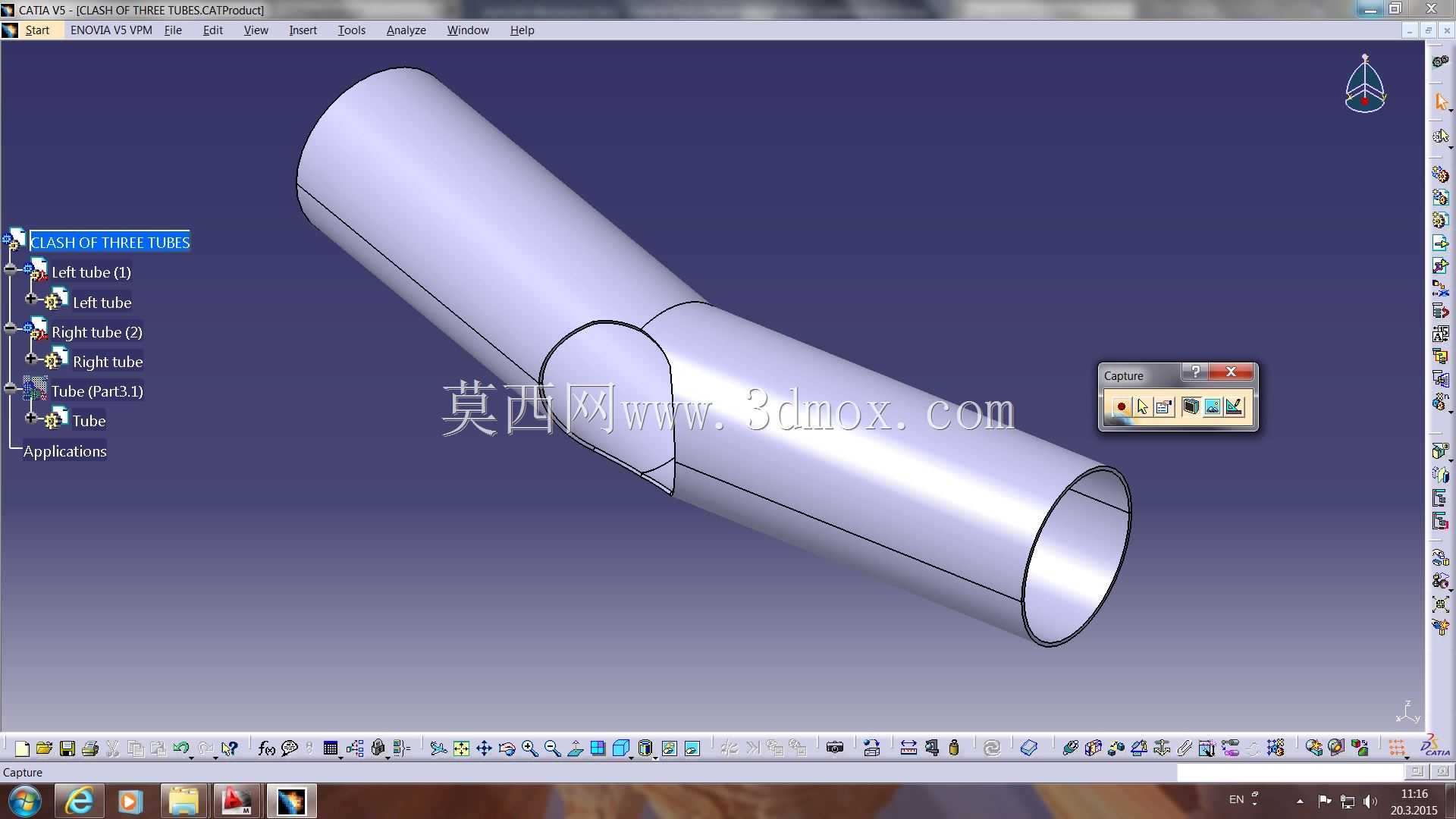

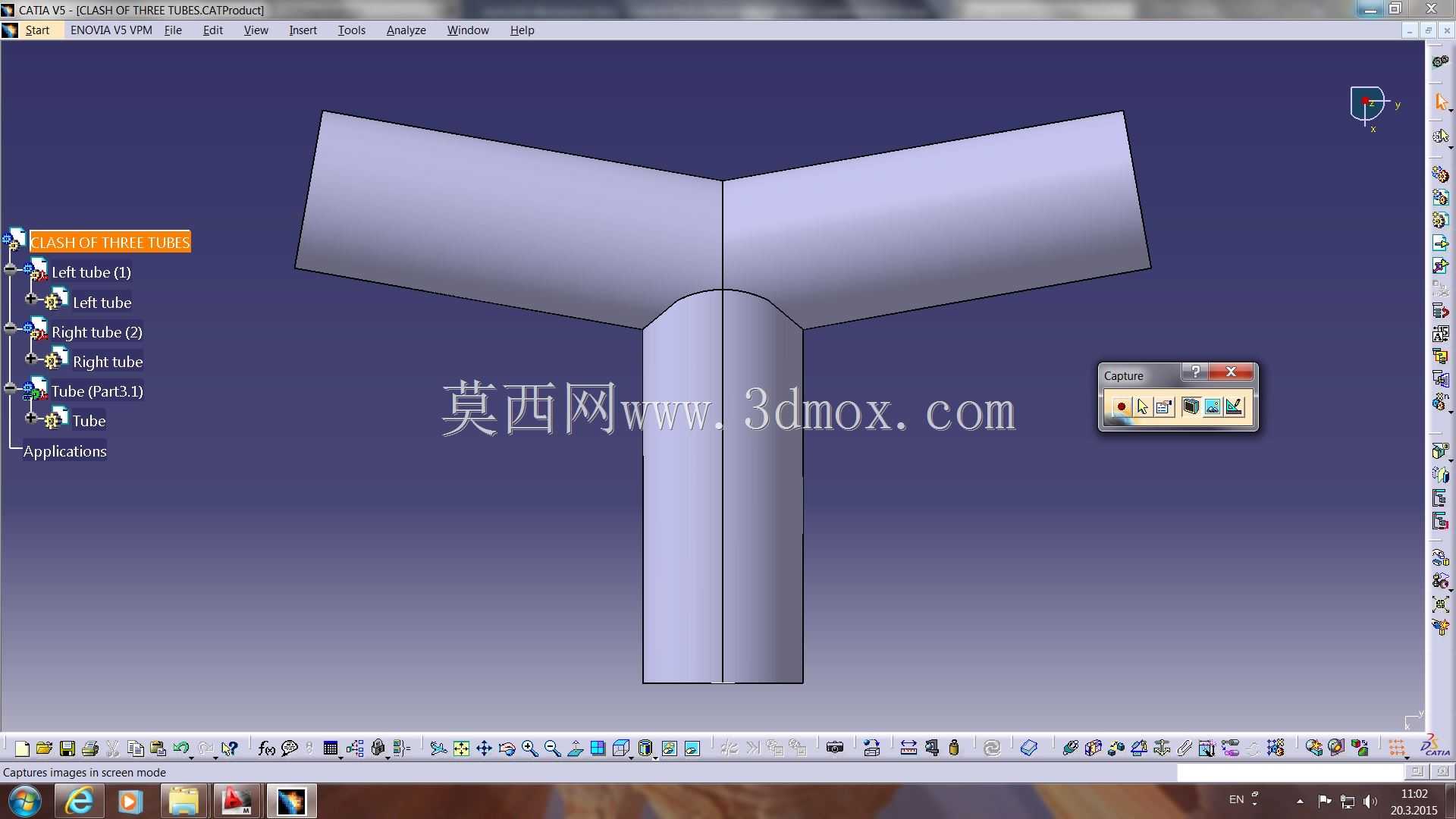

　　三维建模过程中，特征树围绕骨架线、入口轮廓、筒身曲面、加厚壁面和支路接口逐层建立。左管、右管及中部管段均以独立几何特征表达，便于后续调整汇入角度；主体薄壁实体与支路之间保持连续拓扑，能够直接用于干涉检查、流通断面核对和装配空间验证。模型还保留了腔体内部可见关系，方便设计人员观察三路介质进入后的通道形态，判断是否存在死区、碰撞或壁厚突变。

　　在实际选型应用中，这类结构适合放在多支路集合、试验管路导流、轻型通风设备以及需要压缩轴向空间的汇流部位。布置时应把主筒轴线与下游设备入口保持顺直，临近出口段不宜再设置急弯；支路口间距要兼顾扳手空间、焊接热影响区和密封件安装。若周边存在振动源，可在筒身下方增加托撑，但支撑点应避开薄板自由跨度中部，优先靠近接口和刚性较强的边缘。通过这种方式，三通道汇流结构既能满足多入口介质进入同一消费区的功能需求，也能在轻量化、可加工性和装配维护之间取得平衡。
