岩石加工厂二十吨级承力支撑架

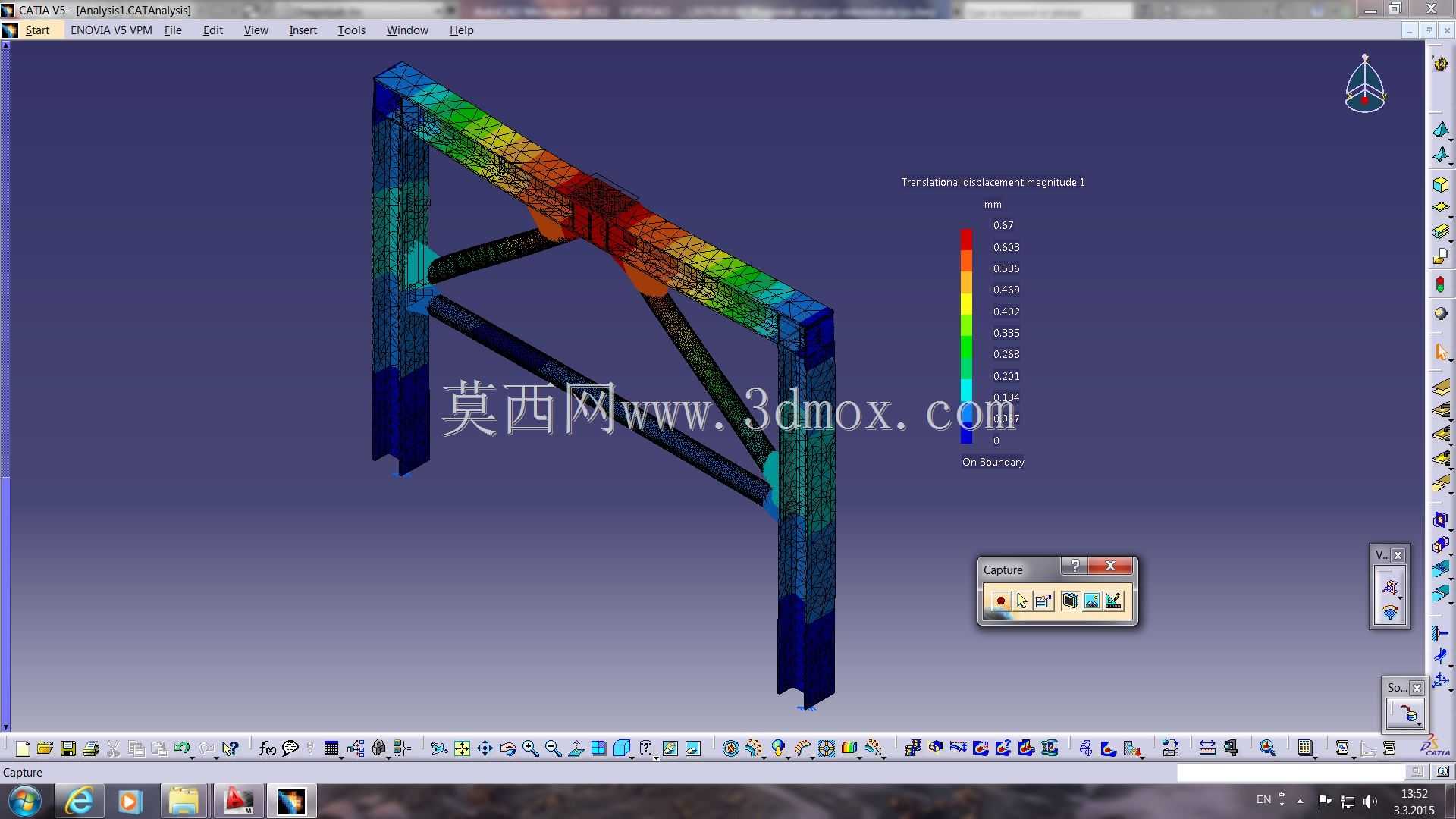

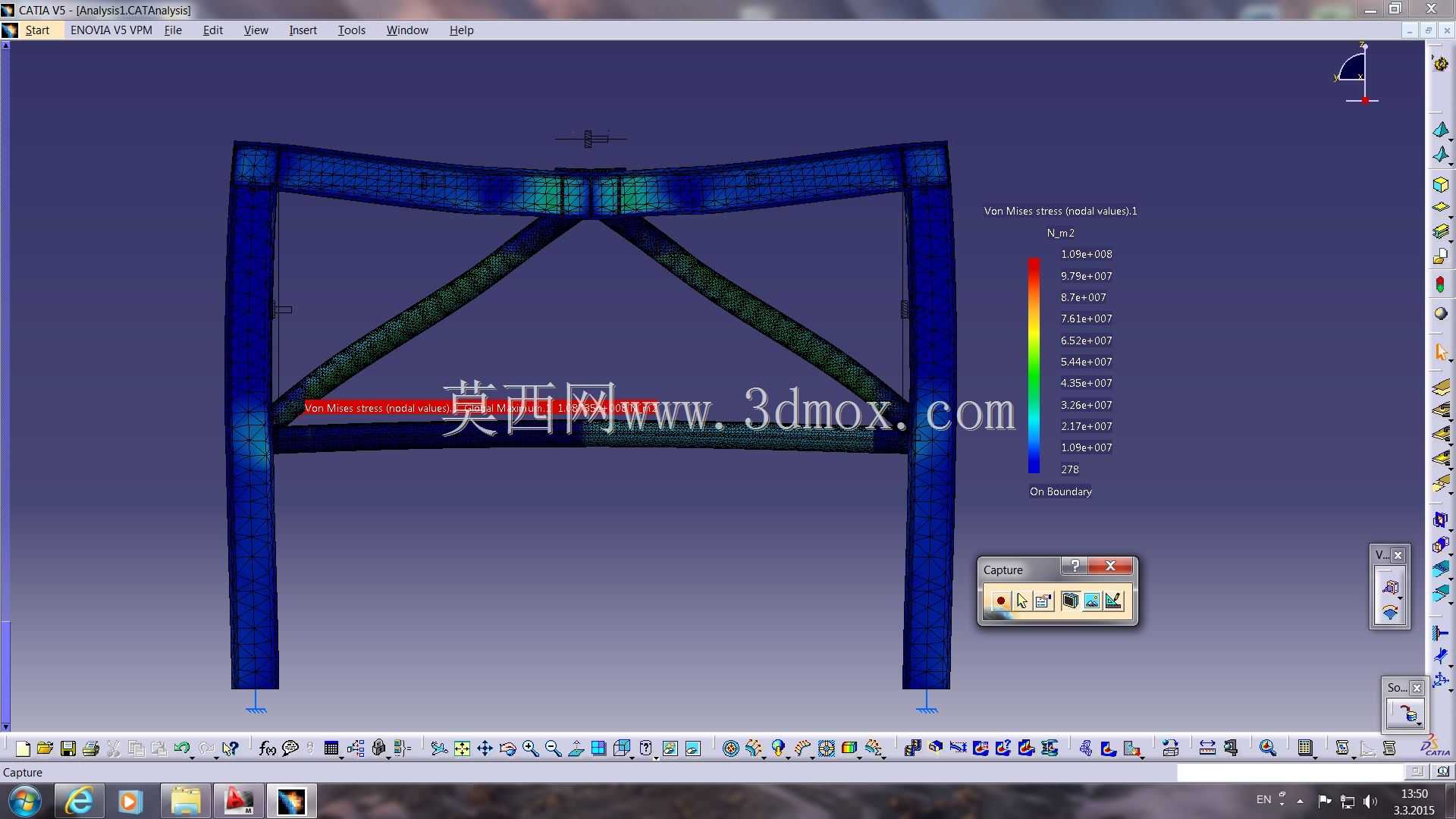

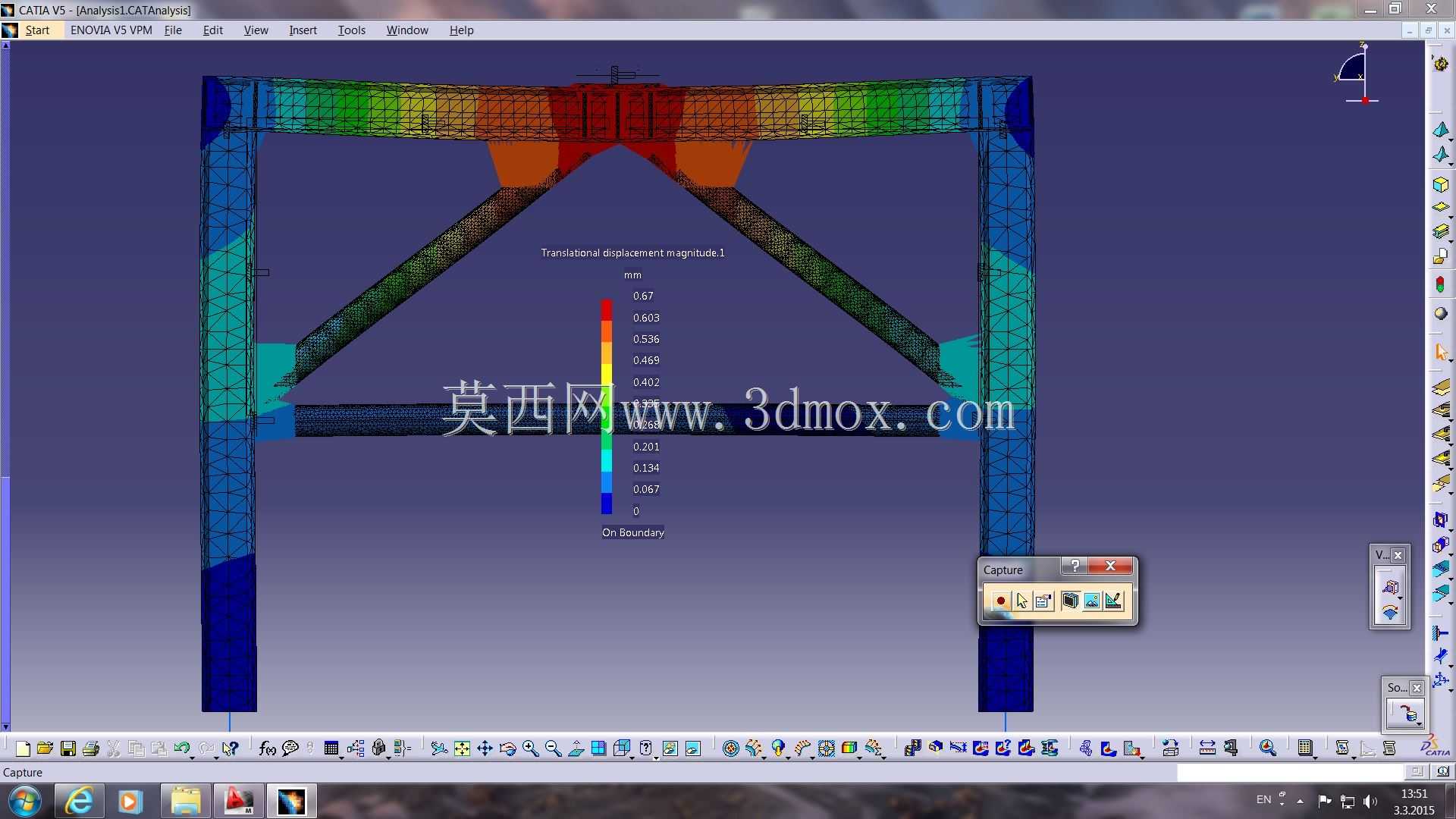

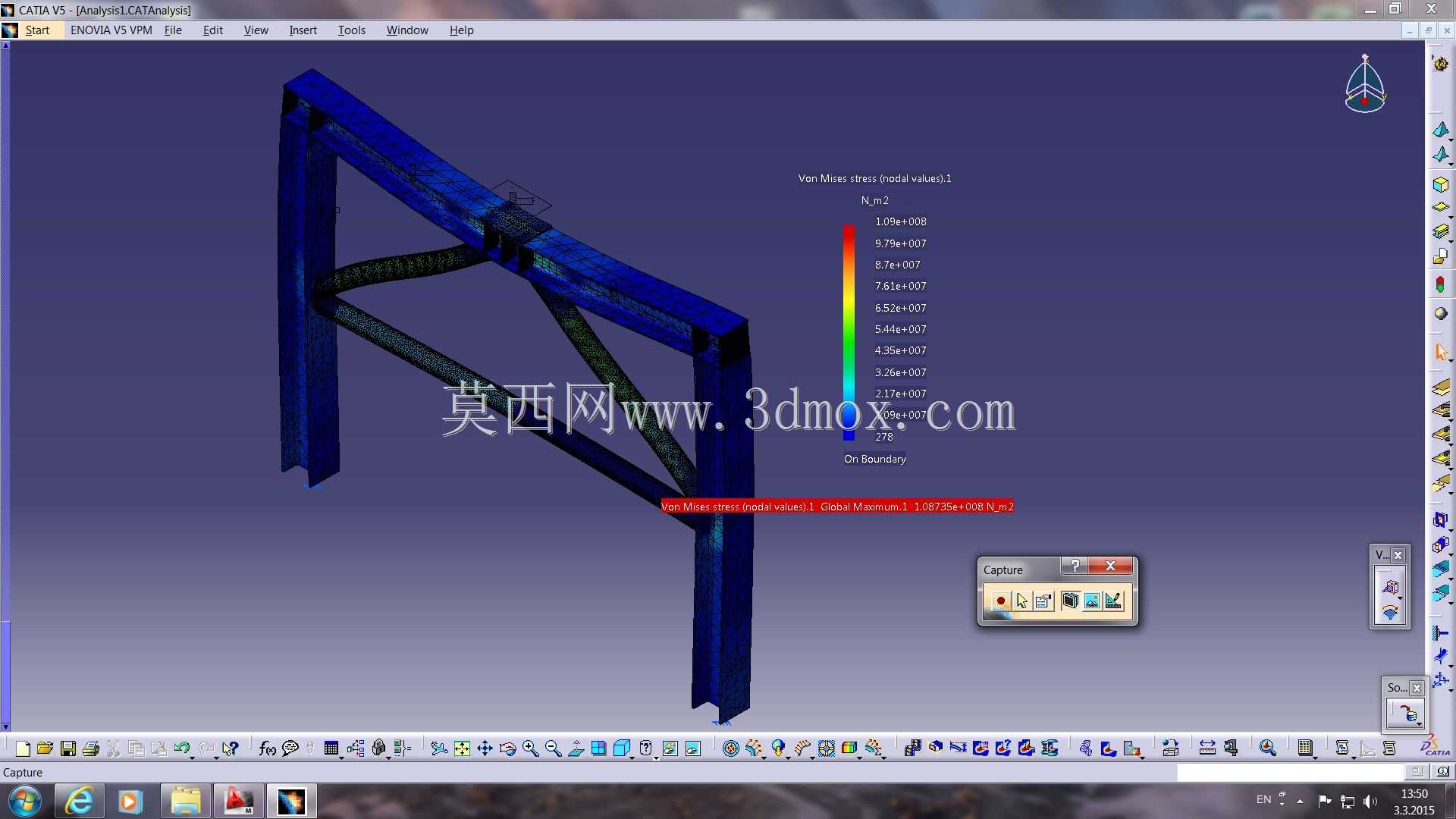

　　这套承力支撑框架面向岩石加工车间的重载作业工况开发，核心作用是在石材锯切、劈裂、压装或辅助破拆工位中稳定承受二十吨公制级别的工作载荷，把执行机构产生的巨大反力可靠传递到车间基础，避免作业过程中机架出现侧向晃动、立柱翘曲或连接部位疲劳松脱。框架整体采用门式对称布局，两根竖直主立柱沿宽度方向分立左右，顶部由通长横梁连成刚性门架，中部设置一道横向联系梁，将立柱中段的自由跨度截断，降低长立柱在偏载作用下的挠曲变形量。顶部横梁下方对称布置两根斜向撑杆，两根斜撑从横梁中点附近分别延伸至左右立柱与中横梁的交接节点，形成两个对顶的三角形稳定区域，这种布置方式把竖向集中力分解为沿斜撑轴线的压应力和沿横梁传递的水平分力，

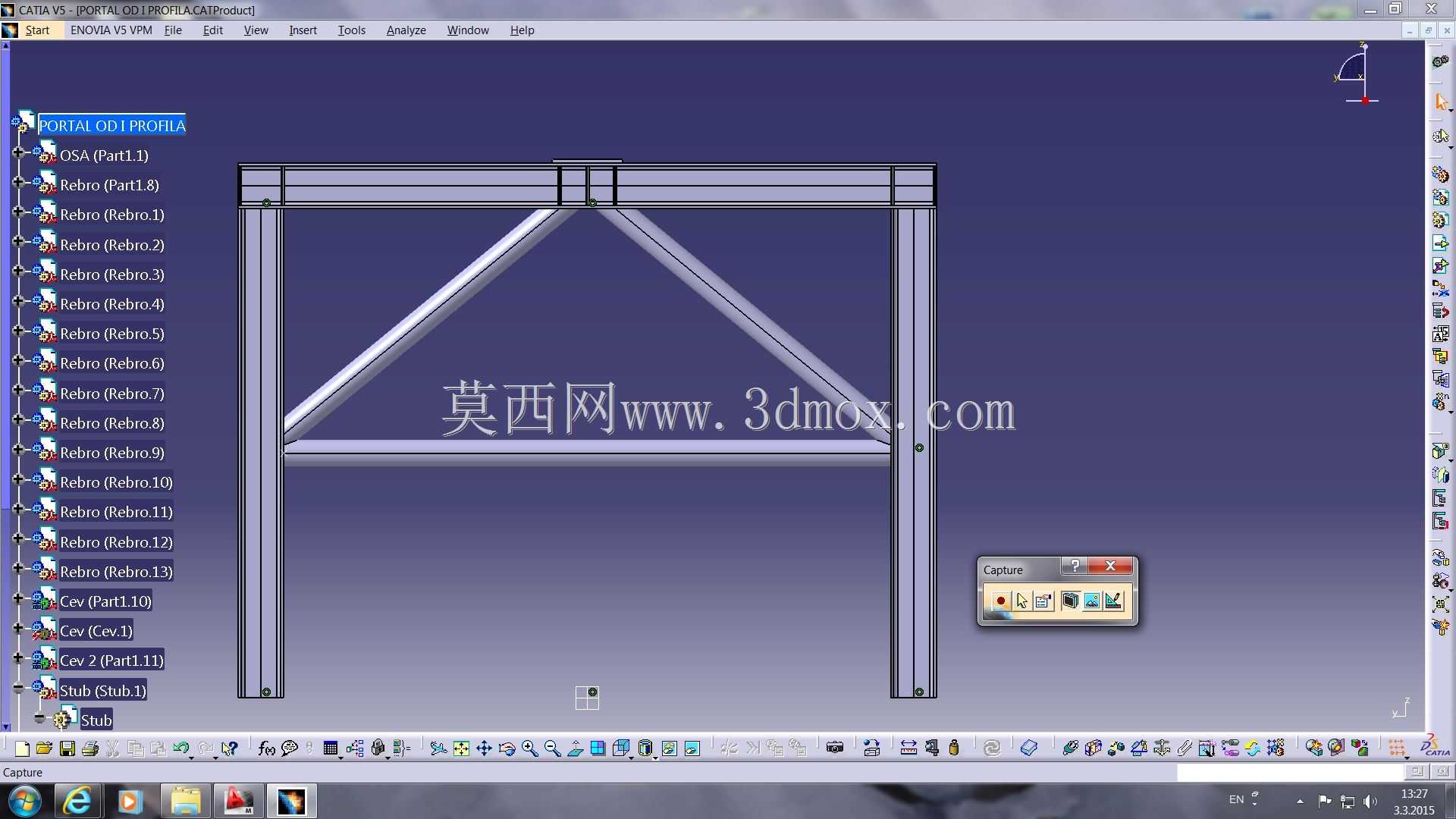

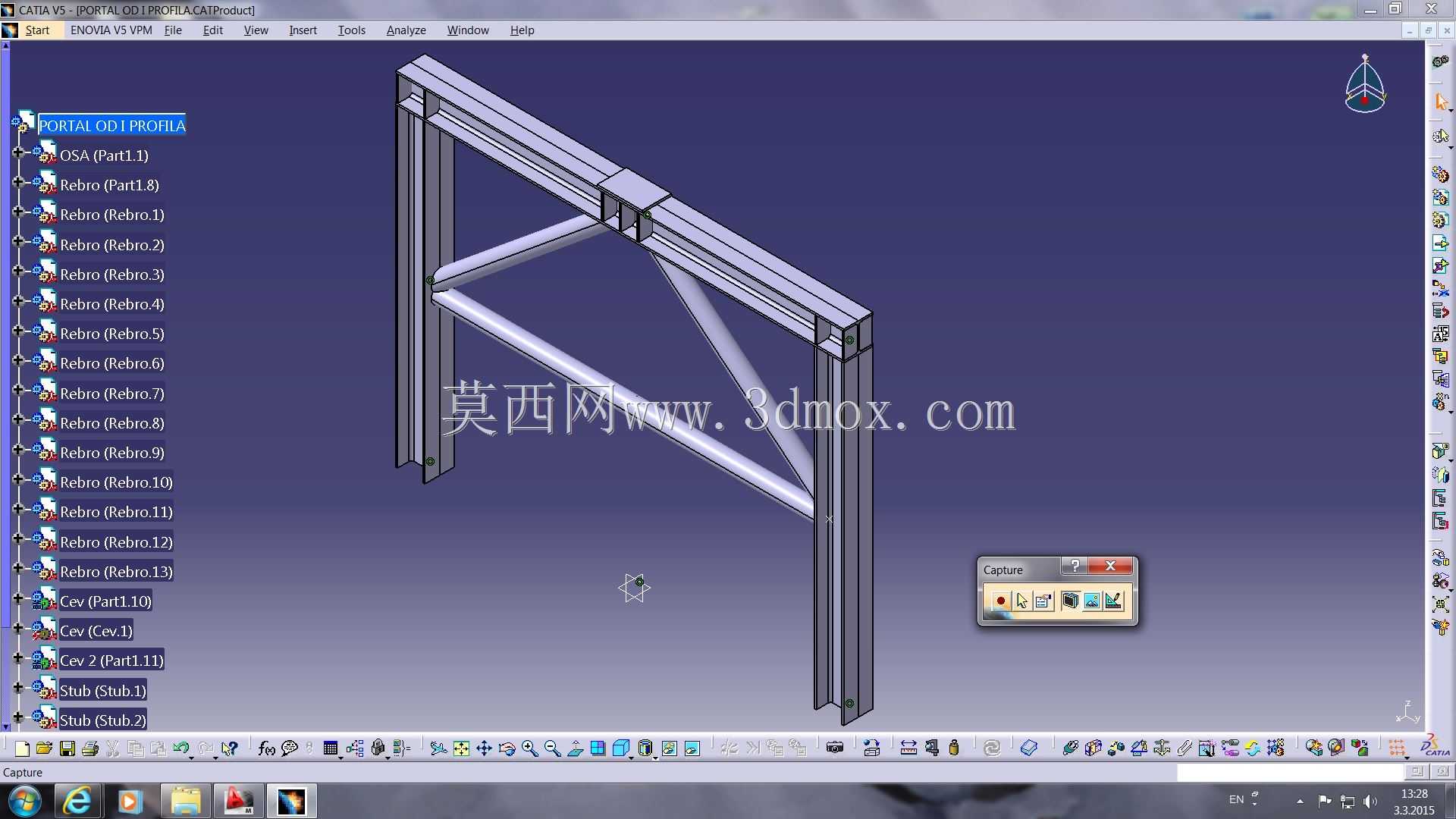

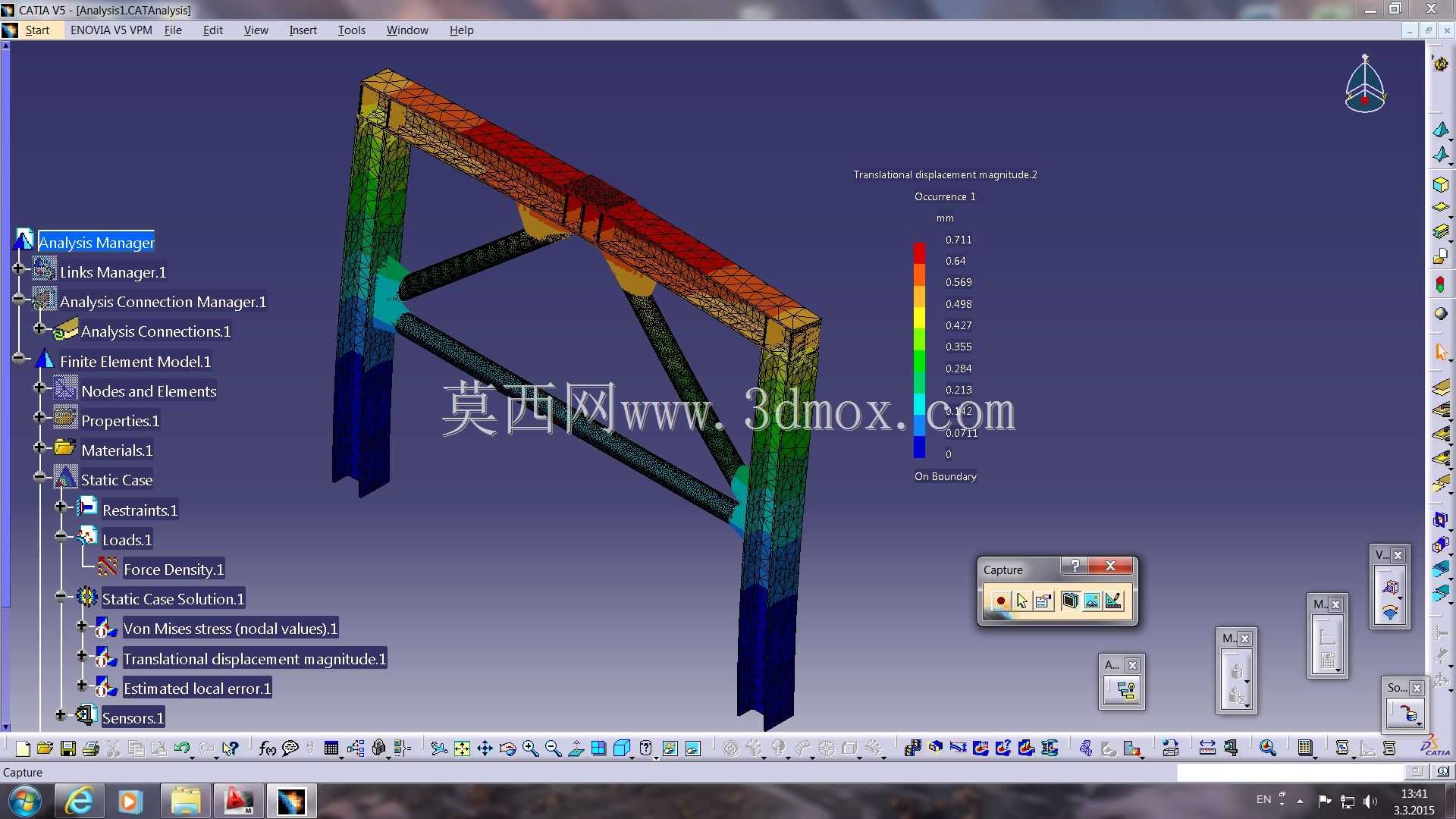

　　充分利用型材轴向承载能力强的特点，相比单纯靠梁柱直角焊接抵抗弯矩的结构，能在同等耗材重量下获得更高的整体刚度。从建模特征树可以看出，整个装配由多根矩形截面型钢杆件拼合而成，所有杆件均采用标准化型材截面，下料长度统一、坡口加工简单，车间可直接采用锯床定长切割后组对焊接，不需要复杂的铸锻毛坯，制造成本和交付周期都更可控。节点设计上，斜撑与横梁、立柱的交接处均做了贴合面处理，保证杆件轴线汇交于同一节点中心，尽可能减少附加弯矩，避免焊缝长期承受复杂复合应力。底部立柱端面预留了与基础预埋件连接的安装界面，现场就位后可通过地脚螺栓将整机锁固在混凝土基础上，安装时需要先校准两根立柱的平行度以及门架平面的垂直度，再按对角顺序分次紧固地脚螺栓，

　　防止框架引入装配内应力。外形边界方面，框架宽度覆盖常规岩石加工工位的作业开口，高度满足操作人员在框架下方转运石料、布置压头或劈裂油缸的净空需求，中横梁的位置既不会干涉下方大块岩石的吊装进出，又能为立柱提供有效的中间约束。在实际产线布局中，这类支撑架常作为液压劈石机、石材压力试验装置或大块原石破拆工装的主机架使用，作业时石料放置在框架下方工作区，施压油缸安装在顶部横梁中点，载荷沿门架对称向下传递，斜撑结构可以有效抵消油缸加压瞬间产生的冲击峰值，即使岩石突然断裂引发载荷骤卸，框架也不会出现明显回弹抖动。设计过程中对杆件截面选型的核心考量，是同时兼顾强度、刚度与现场可维护性：立柱选用截面高度较大的矩形管，优先保证弱轴方向的抗侧弯能力；

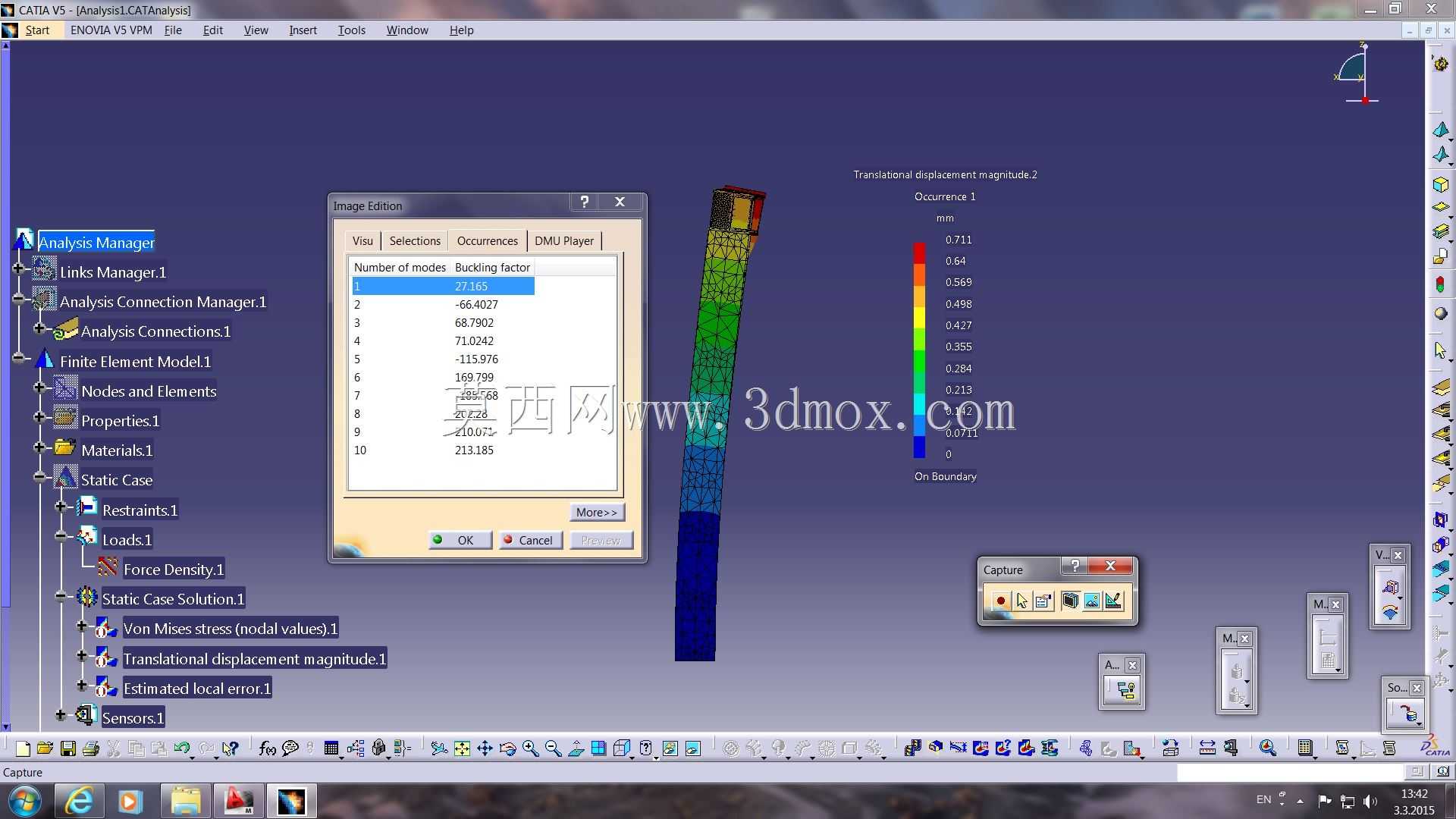

　　横梁承担最大正负弯矩，截面规格与立柱匹配；斜撑则以轴向受压为主，选型时重点校核长细比，防止压杆失稳。框架两侧没有封闭侧板，属于开式门式结构，叉车或行车可以从三个方向将吨级原石吊运至作业位，物流路径十分顺畅，这也是石材加工类设备区别于封闭式压机的典型特征。三维建模阶段将每根杆件作为独立零件管理，装配时通过轴线重合、端面贴合等约束完成组立，工程人员可以直接在装配环境中校验各杆件之间的干涉情况、统计型材下料长度、导出节点焊接详图，后续如果需要适配不同吨位的作业需求，只需调整对应杆件的截面规格或斜撑角度，不必推翻整体布局，衍生改型效率很高。
