立式同轴顶升提取工装结构设计

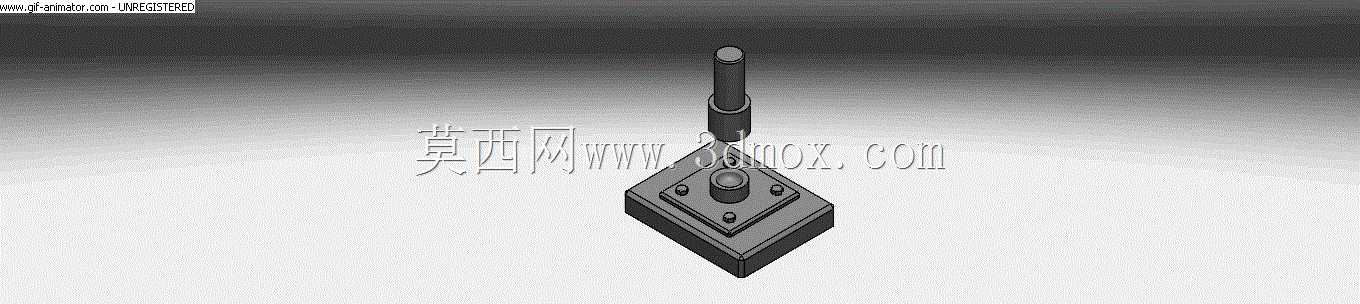

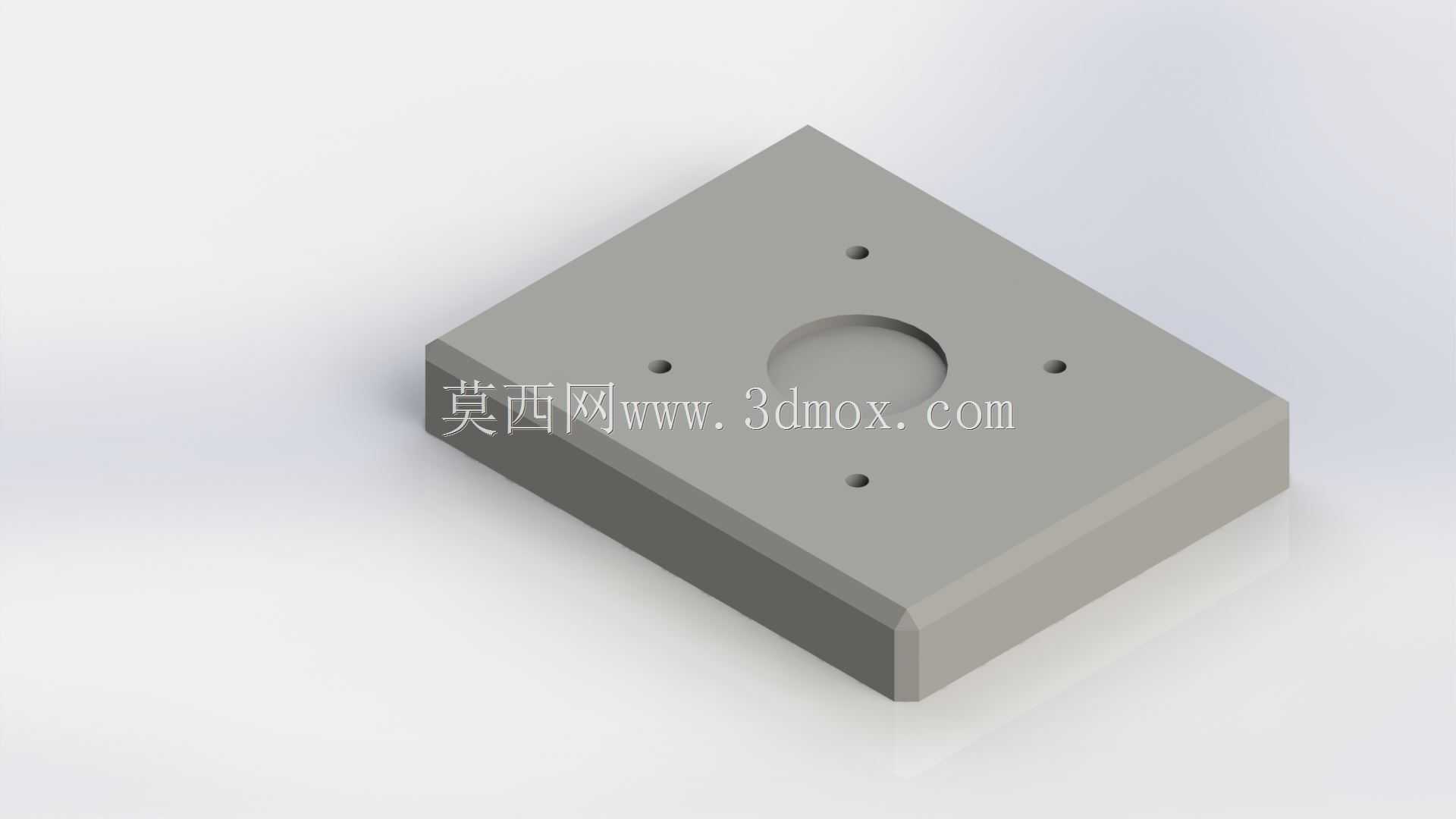

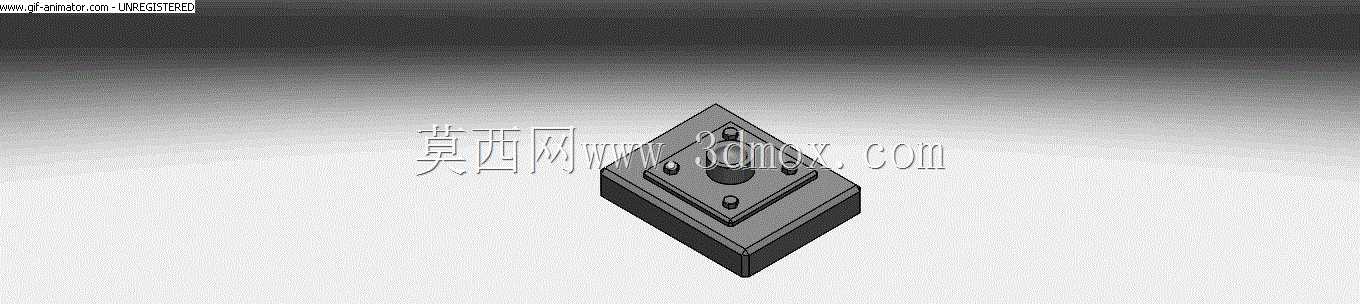

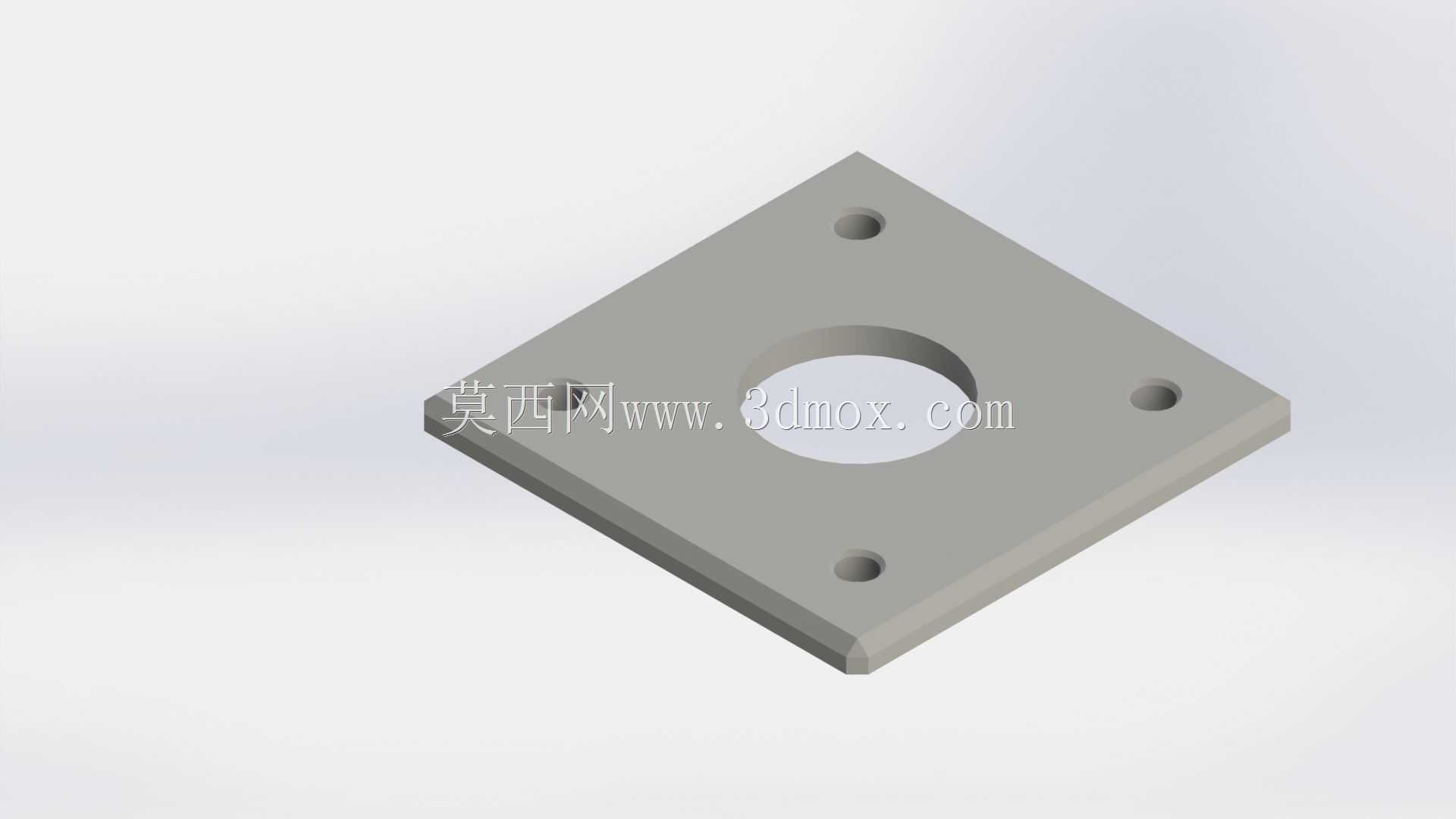

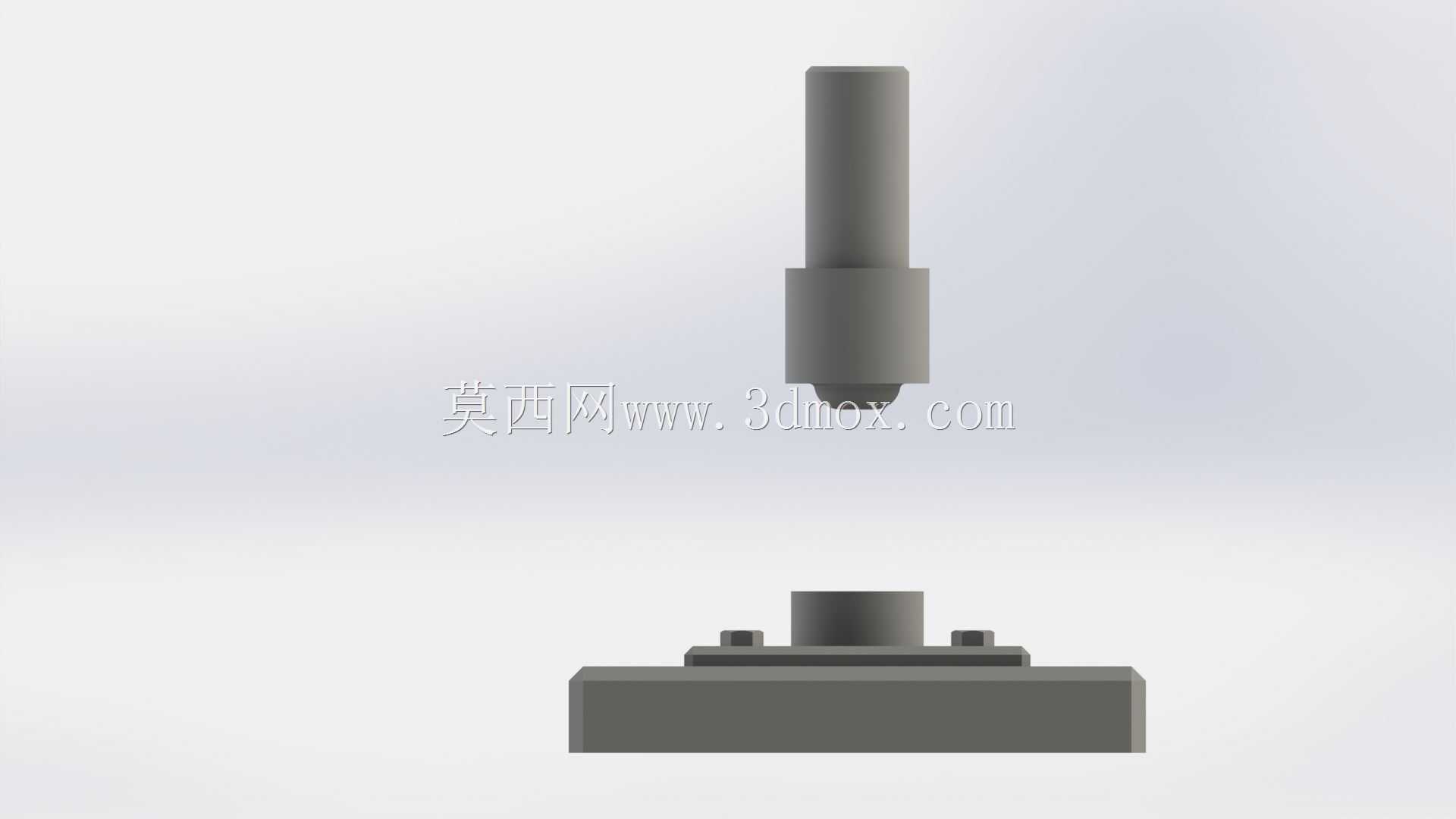

　　在3C产品组装、小型零部件精密取放以及通讯终端维修拆解工位中，经常会遇到需要将嵌合在治具孔位内的小型柱状工件、定位销或者屏蔽罩组件平稳顶出的工况，这类作业如果直接采用手工撬拨，很容易造成工件表面划伤、治具定位面崩边，甚至因为施力偏斜导致精密配合面出现不可逆的塑性变形。这套立式同轴提取工装正是针对这类小载荷、高精度顶出需求开发的专用作业机构，整体采用方型基座搭配垂直导向立柱的布局形式，底部的方形安装座设置了四个对称分布的沉头固定孔，可直接通过内六角螺钉锁紧在工作台面或者专用治具底板上，安装基准面经过铣削精加工，平面度控制在0.02mm以内，能够保证立柱轴线与安装基面的垂直度公差不超过0.03mm，从根源上避免顶出过程中出现侧向分力。

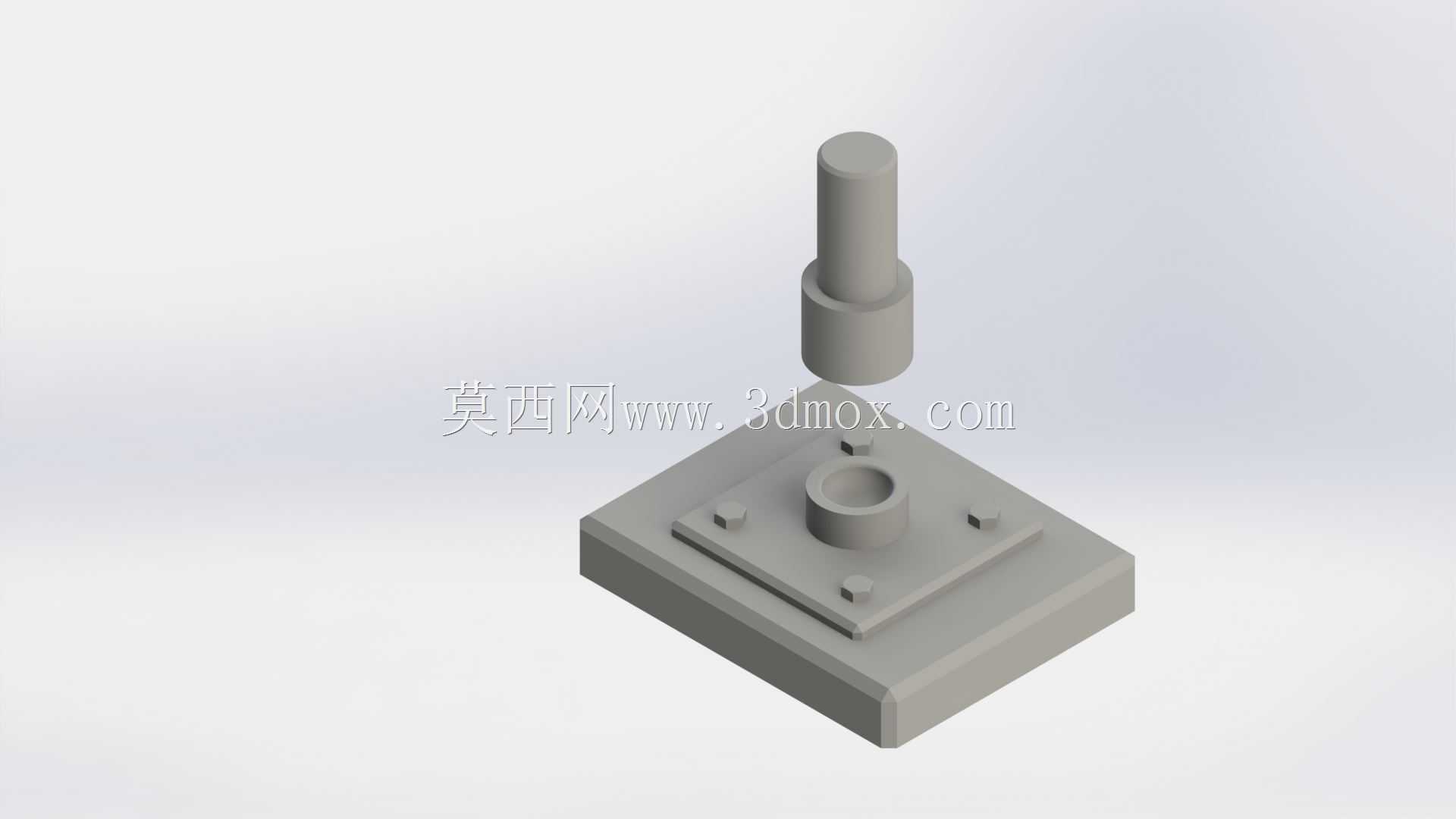

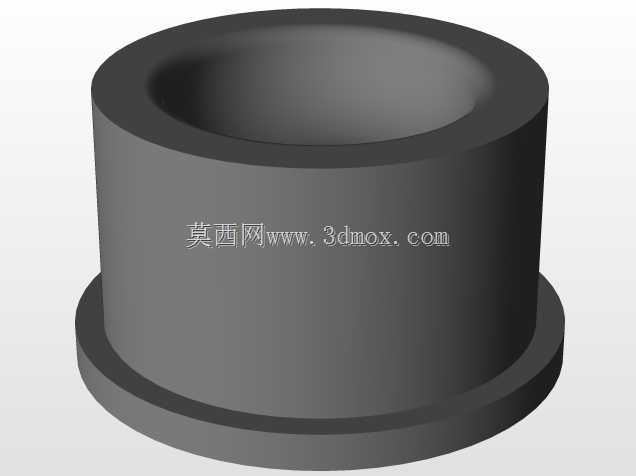

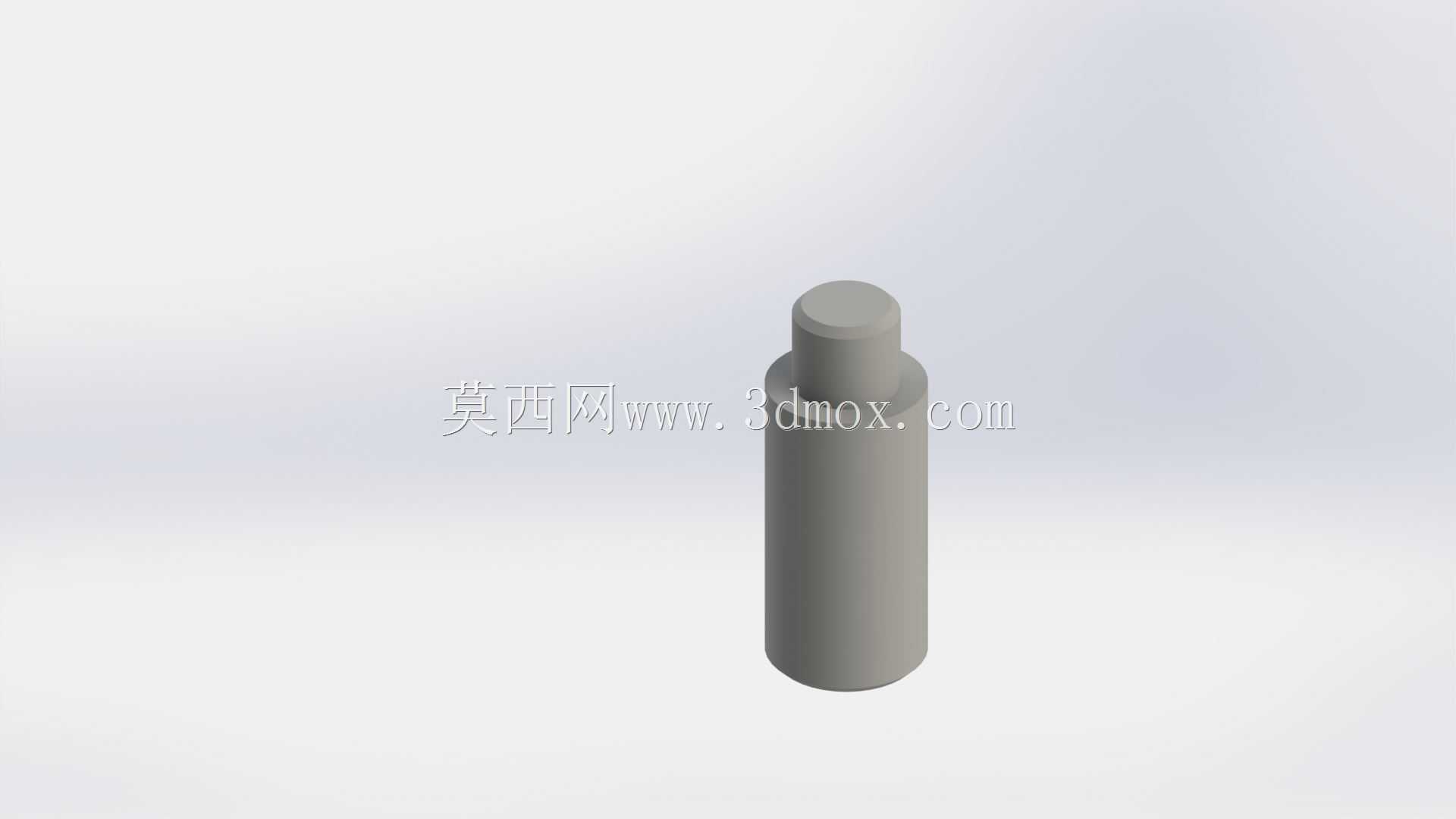

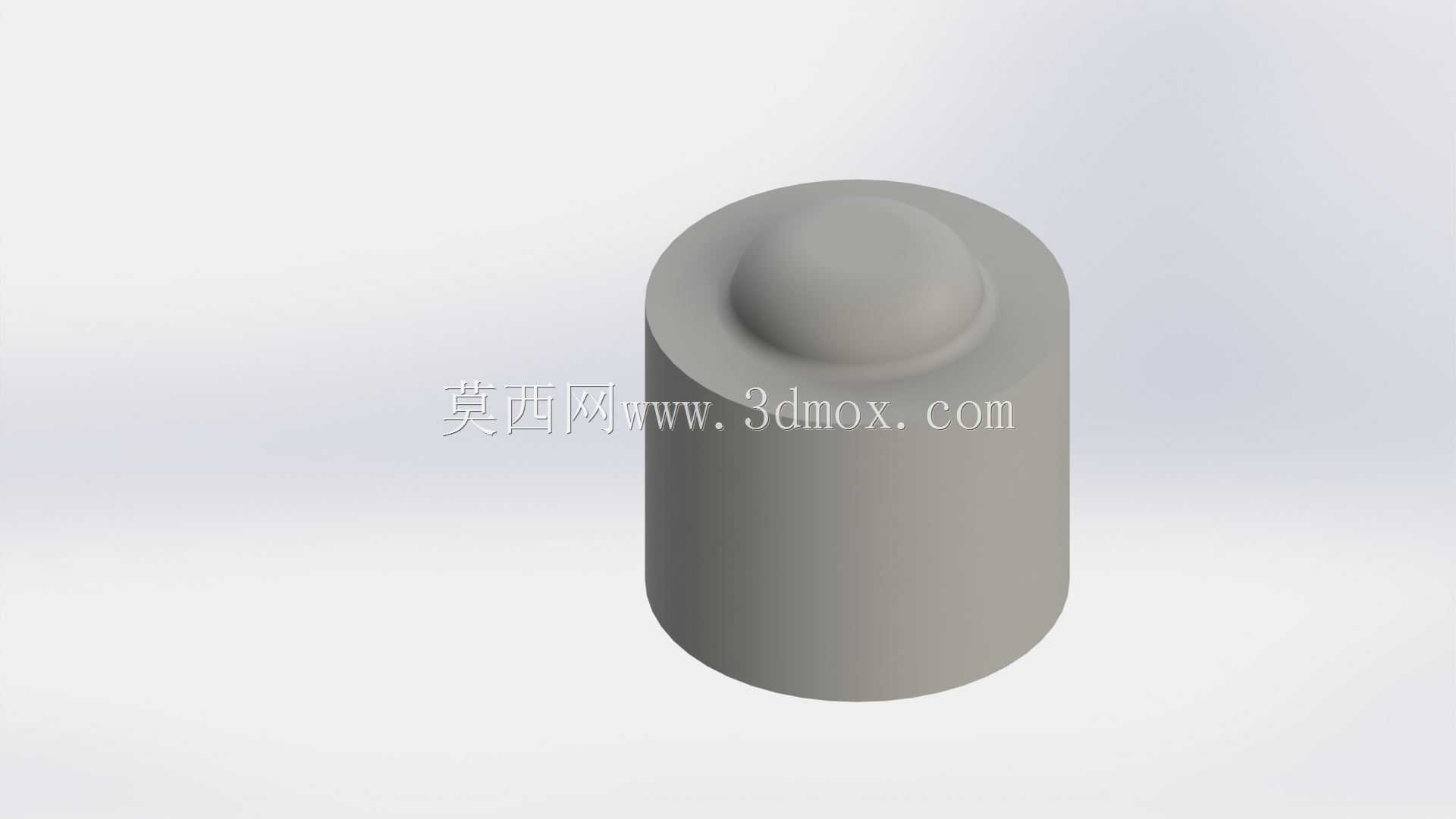

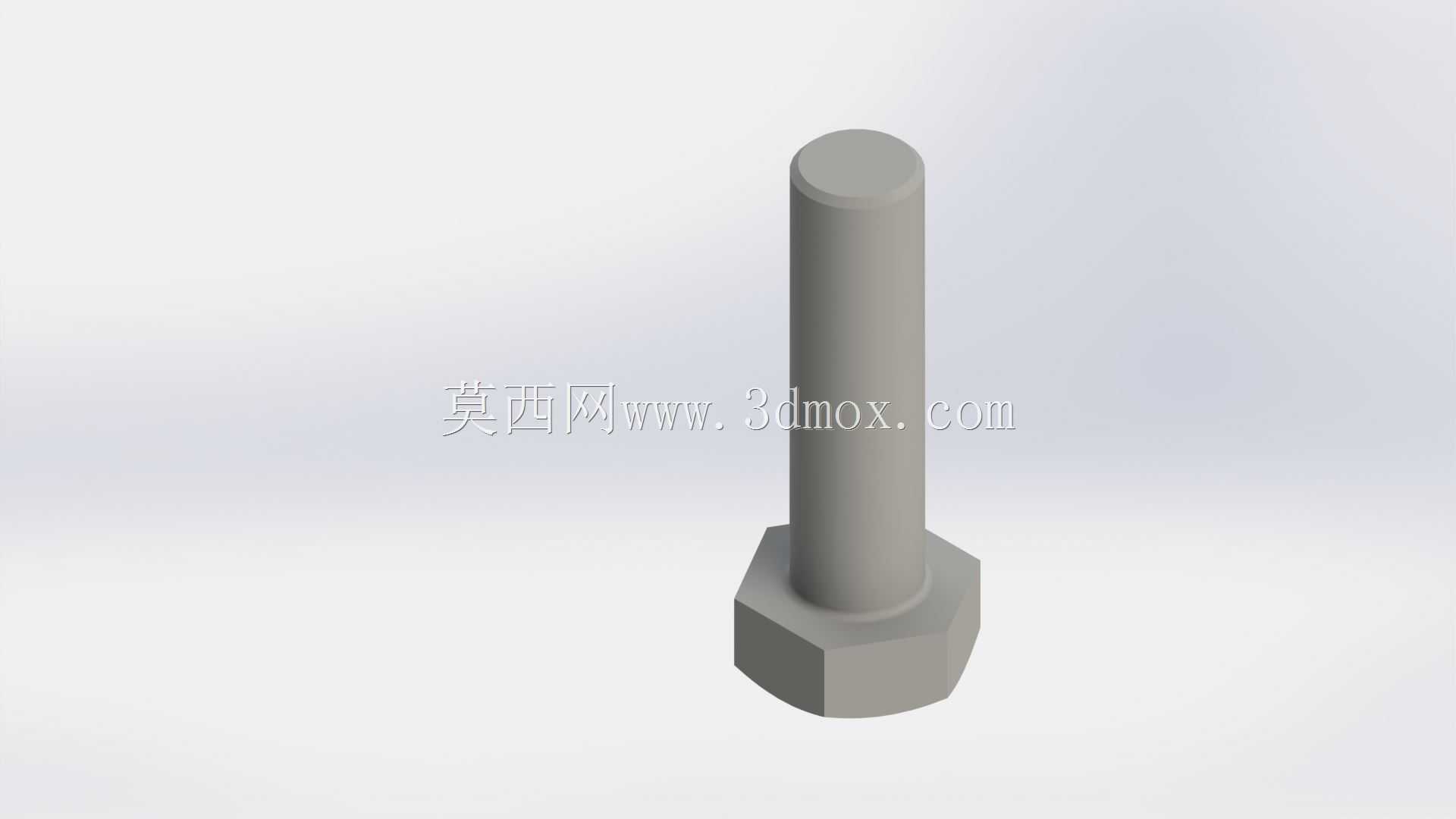

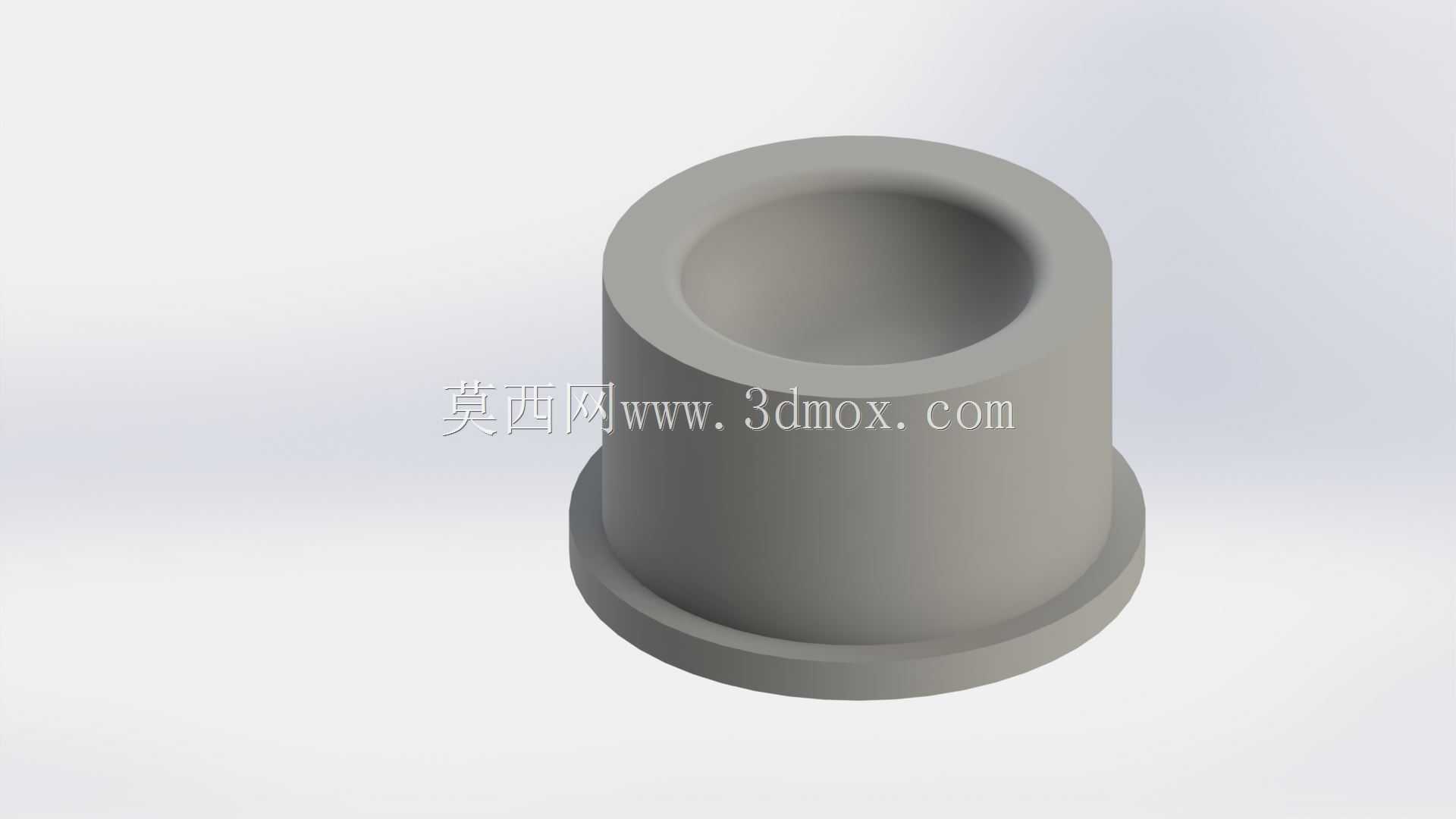

　　基座中心位置设置了带台阶的定位容纳腔，作业时可将待提取工件的治具或者载具直接嵌套在腔体内，腔体内的定位凸台与治具底部的定位孔形成间隙配合，重复定位精度可以控制在0.05mm以内，不需要每次作业都反复找正对位。垂直布置的导向立柱采用阶梯轴结构，下段为大直径导向段，与基座内部的线性导套形成滑动配合，导套内部预留有润滑脂存储槽，长期往复运行也不会出现卡滞、爬行现象；上段为小直径工作段，端部做了圆角钝化处理，顶出作业时可以精准抵接在工件底部的中心顶出孔内，不会剐蹭工件周边的精密结构。立柱的行程根据常见6s类通讯产品拆解、小型组件提取的作业需求设定，既可以保证将工件完全顶出治具型腔，又不会因为行程过大导致工件弹出掉落。从实际工位使用场景来看，

　　这套工装既可以搭配手动压杆组成手动提取工位，用于小批量试制、售后维修场景，也可以在立柱顶部对接小型气缸或者电动推杆的输出端，接入自动化组装线完成自动顶取料动作，适配柔性生产线的快速换产需求。设计过程中特意将所有受力部件都布置在同一根中心轴线上，顶出力完全沿轴向传递，基座的方形轮廓四个角做了倒角处理，避免操作人员上下料时被锐边磕碰，整体结构没有复杂的传动链路，日常维护只需要定期擦拭导向柱表面、补充少量润滑脂即可，不需要专业人员进行复杂调校。基座的整体外廓尺寸紧凑，不会占用过多工作台面空间，四个安装孔的孔位间距兼容通用型工装底板的标准孔距，不需要额外加工过渡连接板就可以直接固定在现有工位上。

　　导向立柱的工作段直径针对小型工件的顶出孔尺寸做了匹配优化，既不会因为直径过细导致顶出时压强过大压伤工件，也不会因为直径过粗无法伸入狭小的顶出间隙内，在通讯终端组件提取、小型精密五金件脱模、塑胶卡扣组件无损拆解等场景下都能稳定发挥作用，作业过程中顶出力均匀可控，完全可以替代传统的手工撬拨、镊子夹取等粗放作业方式，有效降低精密工件的作业不良率。
