6008型深沟球滚动轴承精密结构

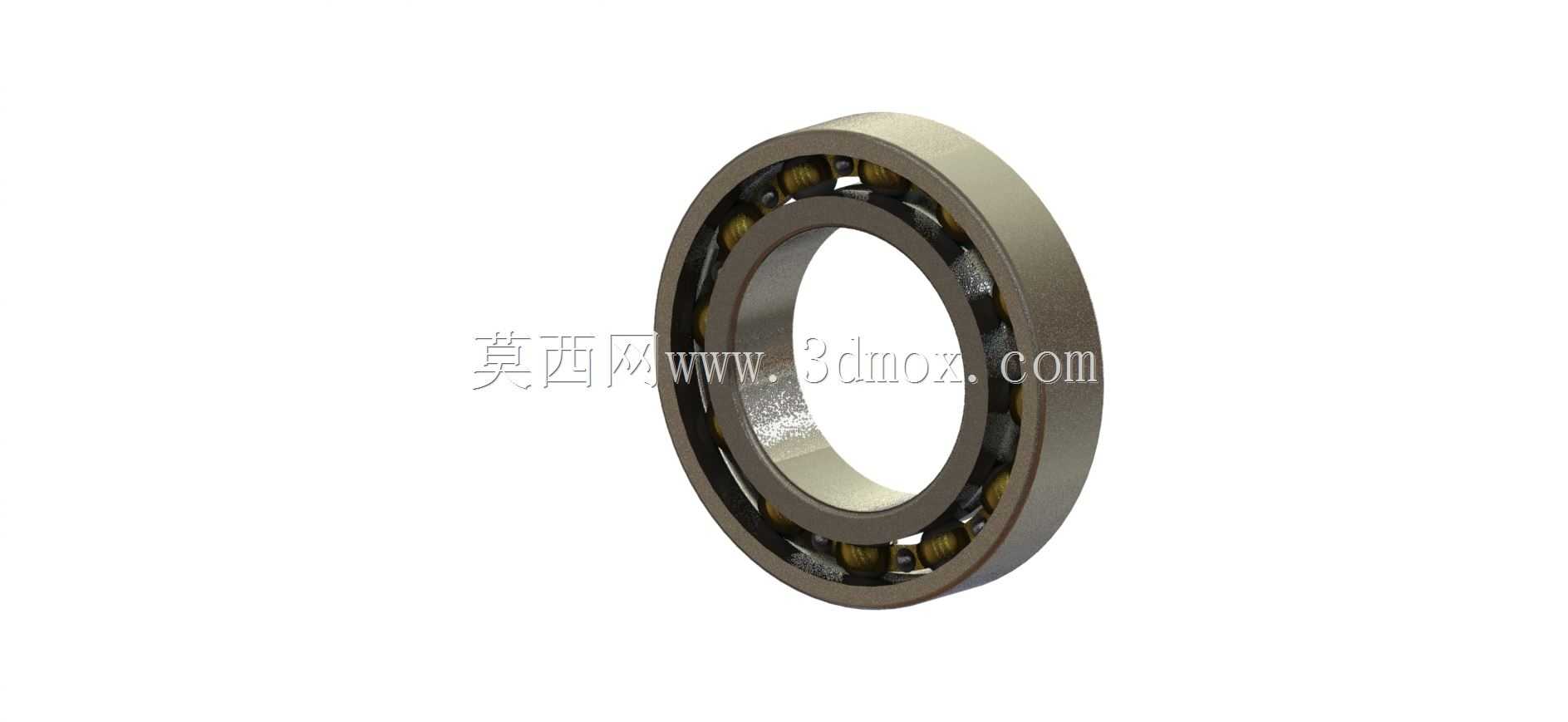

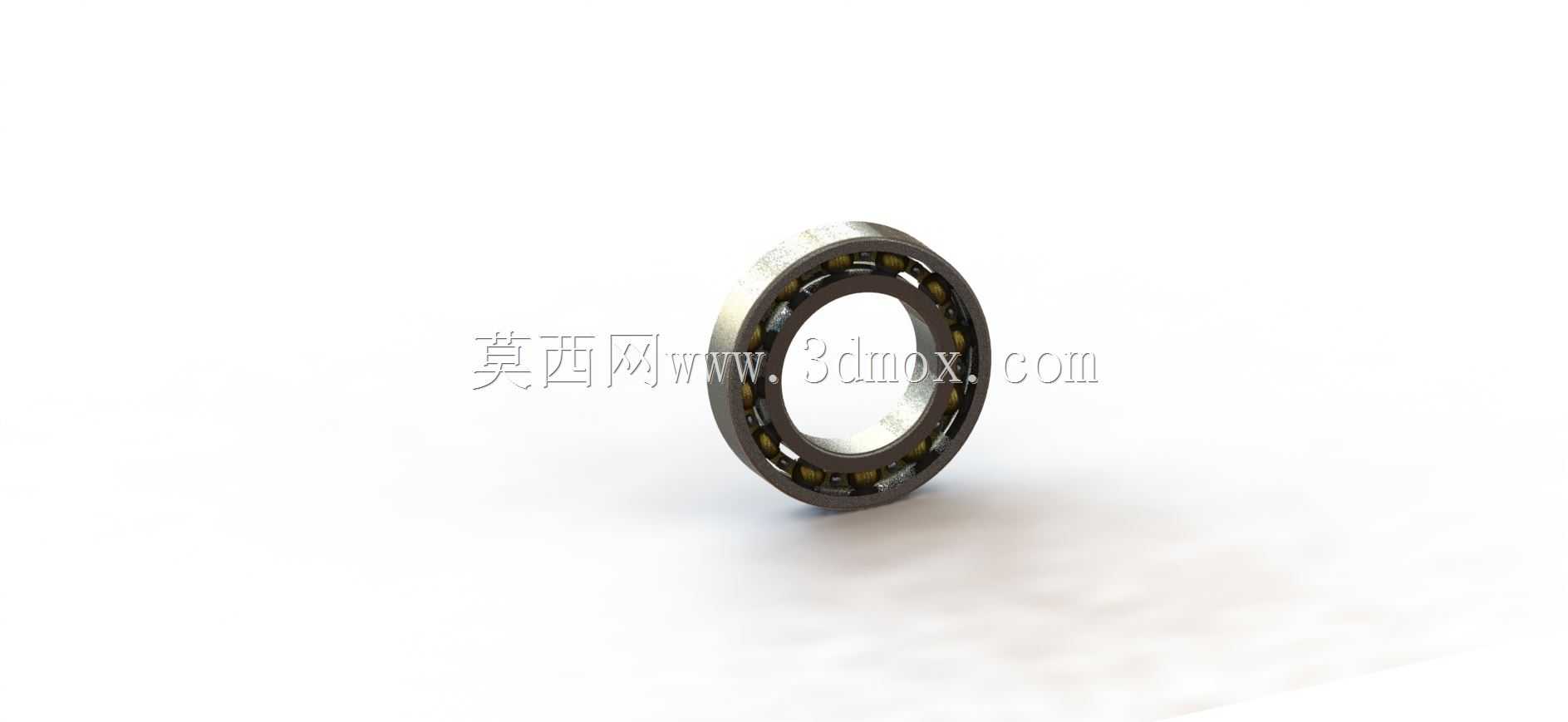

　　在中小型旋转传动机构的支承环节里，6008系列深沟球轴承属于应用覆盖面极广的一类标准件，这套三维结构完整还原了薄壁型深沟球轴承的全部装配细节，从内圈滚道、外圈滚道、滚动钢球到冲压保持架的配合关系都做了实体呈现，没有做简化省略，对于做传动布局校核、安装空间干涉检查的工程师来说，可以直接调取装配到整机模型里验证边界。

　　从实际装机场景来看，这个尺寸段的轴承经常出现在小型电机端盖支承、输送机从动辊筒两端、轻工包装设备的传动轴、家用与工业通风设备叶轮轴、中小型水泵转子支承，还有通讯类户外机柜里的小型回转机构上。它属于轻系列深沟球轴承，相比同内径的中窄系列轴承，外径更小、轴向宽度更薄，最适合径向安装空间受限、轴向布置厚度紧张，同时载荷以中等径向载荷为主、附带少量双向轴向载荷的工位。很多工程师在做轻量化设备布局时，不会盲目选重载厚壁轴承，而是优先核算轴颈尺寸后选用这类轻系列轴承，既满足支承刚度要求，又能压缩整机的体积与重量。

　　这套模型标注的核心尺寸边界非常明确：内圈与轴配合的公称内径为40mm，外圈与轴承座孔配合的公称外径为68mm，轴承整体的轴向装配宽度为15mm。在做结构设计时，轴上的轴承安装位轴颈一般按照基孔制过渡配合加工，通常选k6或者m6公差带，保证内圈和轴同步旋转不发生跑内圈；轴承座的安装孔则按照基轴制间隙或者过渡配合加工，常选J7或者H7公差带，方便装配时压入，也能允许外圈在受热膨胀时有微量游动余量，避免轴系热伸长卡死。轴向定位方面，内圈一侧通常靠轴肩贴合，轴肩的高度不能超过内圈的倒角高度，否则拆卸时拉马爪无法勾住内圈端面；外圈一侧靠轴承端盖或者孔用挡圈限位，端盖的压紧面要完全贴合外圈端面，不能局部压偏导致滚道受力不均。

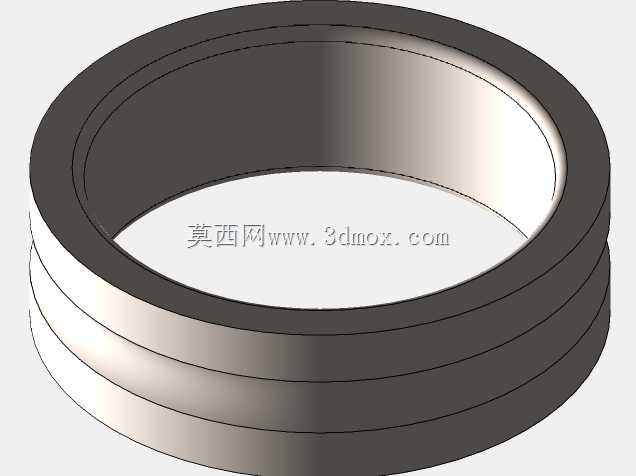

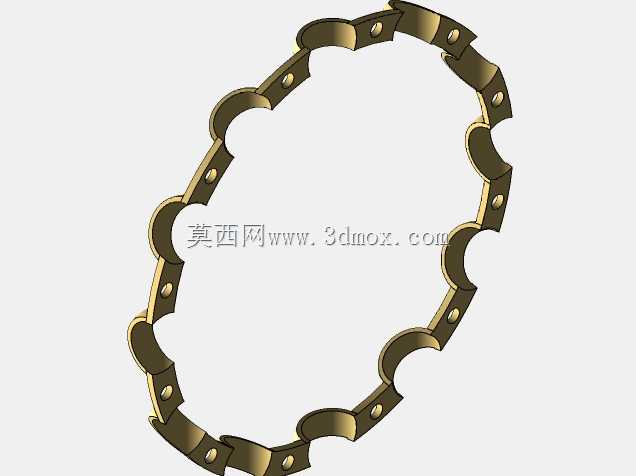

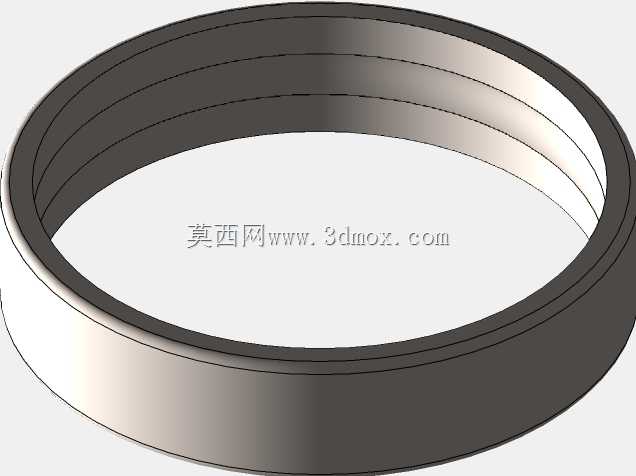

　　结构设计思路上，深沟球轴承的核心承载区域是内外圈上的连续弧形滚道，滚道的曲率半径略大于钢球半径，通常滚道曲率取钢球直径的51%到52%左右，这样钢球在滚道里既可以顺畅滚动，又能在承受径向载荷时形成足够的接触面积，降低接触应力。整套轴承里的滚动体数量经过排布优化，在6008这个尺寸下，钢球沿周向均匀分布，冲压浪形保持架把每一颗钢球分隔在独立的兜孔里，避免钢球之间直接接触摩擦，同时保证所有钢球的间距一致，运转时不会出现滚动体扎堆、受力不均的问题。保持架的材质一般采用08F低碳钢冲压成型，表面做磷化或者防锈处理，在常规脂润滑工况下可以长期稳定工作，如果是高速工况也可以换成尼龙实体保持架，降低运转噪音。

　　从功能特性来说，这类开式深沟球轴承本身没有自带密封盖，使用时需要在轴承腔内部填充锂基润滑脂，再通过外部的轴承端盖、密封圈或者迷宫密封结构阻挡灰尘、水汽进入滚道，适合设备本身已经设计了独立润滑腔、定期维护补脂的工位。如果是在粉尘较多的输送设备、农机或者户外通讯回转机构上使用，也可以在这个基础结构上加装两侧的橡胶防尘盖或者铁封盖，变成免维护的密封型轴承，不需要定期加注润滑脂。它的极限转速表现比较优秀，在脂润滑条件下可以达到数千转每分钟的运转速度，完全满足常规中小型电机、辊筒的转速需求，同时深沟球的结构本身可以承受一定量的双向轴向载荷，当轴系出现轻微的轴向窜动时，轴承可以同时起到径向支承和轴向限位的作用，不需要额外加装推力轴承，简化整个轴系的结构。

　　在三维建模的细节处理上，这套模型把钢球和滚道的配合间隙、保持架的兜孔间隙都按照实际装配关系做了还原，工程师在做爆炸视图、装配工艺演示的时候，可以清晰展示轴承的分装顺序：先把内圈压入外圈的偏心位置，在空隙处依次填入全部钢球，再把钢球沿周向均匀排布，最后扣合两半冲压保持架，用铆钉铆接固定，完整还原真实轴承的装配流程。在做整机干涉检查时，直接把这个轴承模型装配到轴和轴承座之间，就可以快速验证轴肩高度、端盖厚度、周围零件的间隙是否合理，避免设计完成后加工出来出现装配干涉、轴承无法装入的问题。对于选型阶段的工程师来说，直观的三维结构也能快速判断轴承的承载能力、安装尺寸是否匹配当前工位的需求，不用单纯对照二维样本手册想象装配关系，大幅提升轴系设计的效率和准确性。
