手动螺旋式机械顶升支撑工装结构

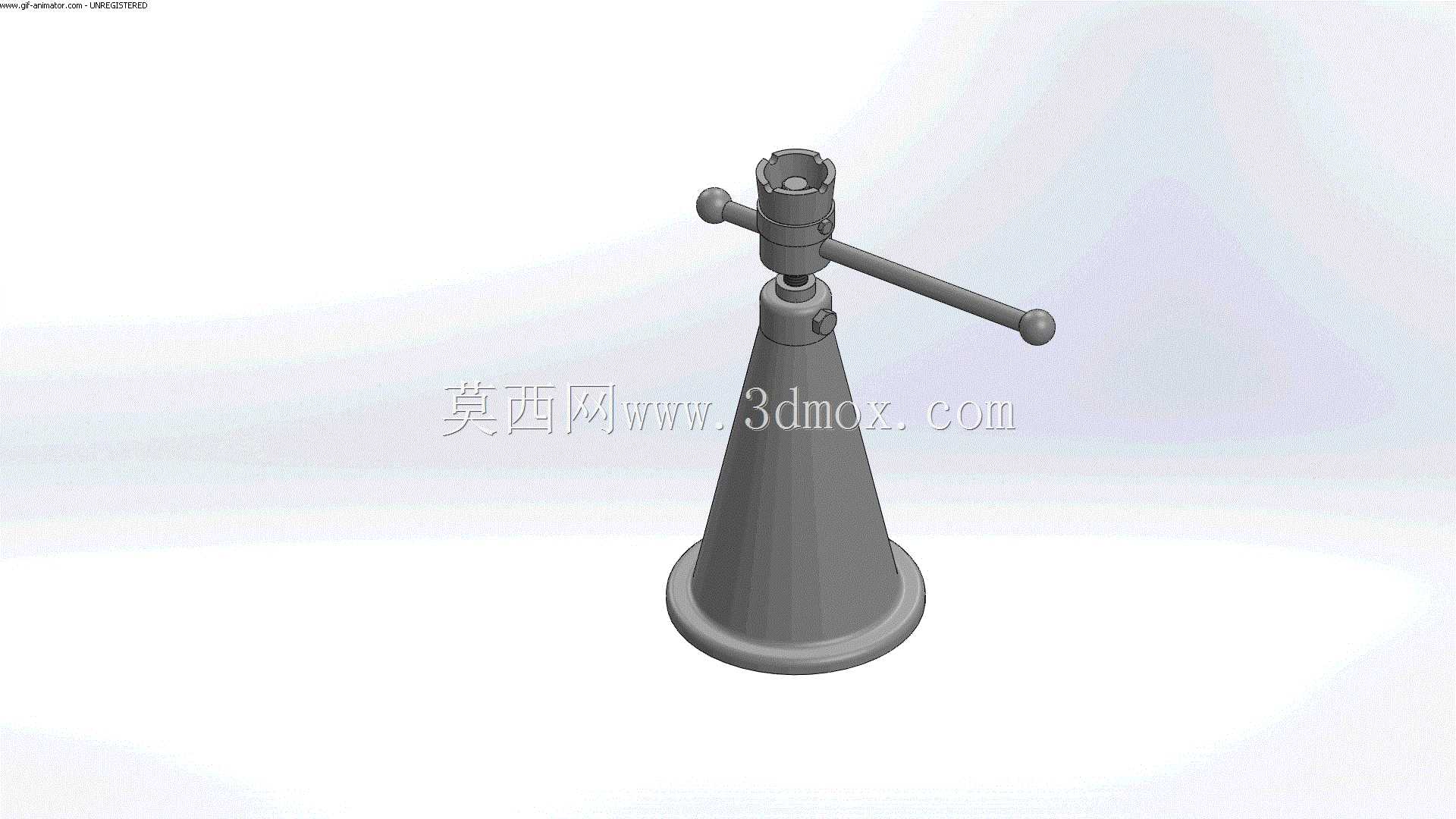

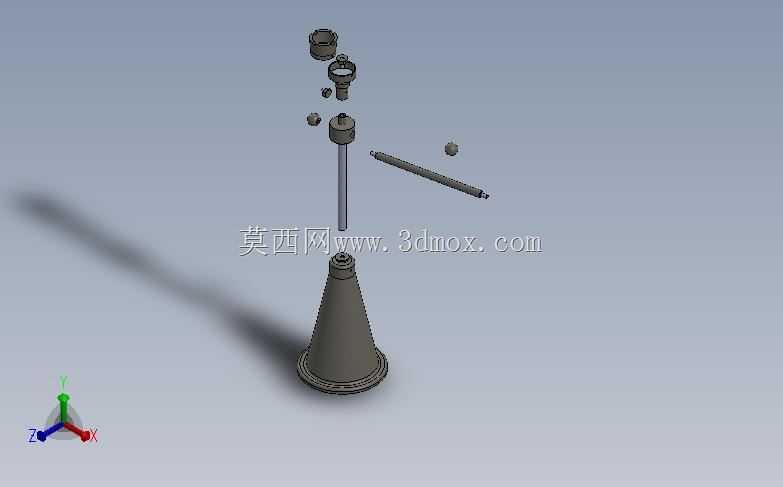

　　该结构属于小型手动螺旋顶升支撑类工装，整体由锥形底座、中心螺杆、顶部夹持套、横向操作杆及端部球头组成，适用于装配工位、轻型设备检修、构件定位、夹具辅助支撑等场景。在实际产线中，这类装置常布置在工件下方或侧向，用来补偿高度差、顶住薄壁件、支撑待焊接或待加工部件，也可在小型机构调试时作为临时承载点使用。

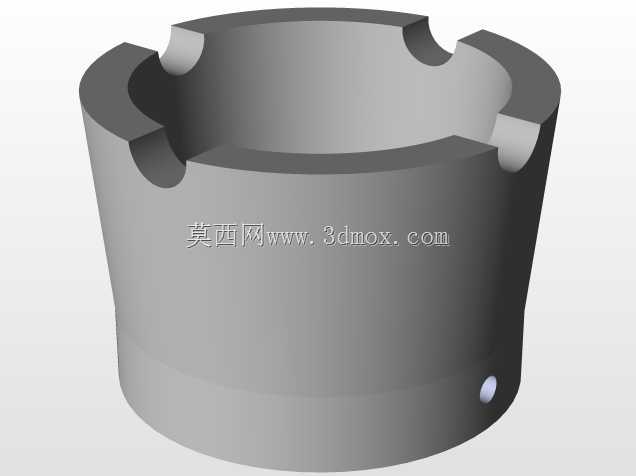

　　从使用逻辑看，装置通过横向杆带动上部旋转件，使中心螺旋副产生轴向位移，从而实现顶部支撑高度的微调。锥形底座提供较宽的支撑底面，能够降低倾覆风险；上部套筒与螺杆之间形成导向和承载关系，操作杆两端设置球头，既方便双手施力，也能在转动过程中避免杆端滑脱。顶部结构带有开口和卡位特征，可与配套压头、定位块或工件局部结构配合，使支撑力更集中地传递到目标位置。

　　设计这类工装时，首先要明确承载对象的重量、支撑点位置和操作空间。若用于钣金件装配，支撑端需要增加软垫或可换压头，避免局部压痕；若用于机加工辅助定位，则顶部接触件应具备更高硬度，并考虑与定位销、压板的空间干涉。底座采用锥形轮廓，并非单纯为了外观，而是在有限底径条件下提高结构稳定性，同时减少材料占用。底座下端圆盘与工作台面接触，接触面积不宜过小，否则在偏载时会产生明显压痕或滑动。

　　螺旋副是该装置的核心。螺杆的行程决定可调高度范围，螺纹规格则关系到承载能力和调节精度。粗牙螺纹升降速度快、抗冲击性较好，适合频繁粗调；细牙螺纹调节分辨率高，适合精密对位，但操作圈数较多。工程建模时需要把螺纹旋合长度、端部限位、套筒壁厚和操作杆铰接位置一并表达清楚，不能只建立外观形体。尤其在顶部承载区域，应保留足够的壁厚过渡，避免应力集中在开口槽根部。

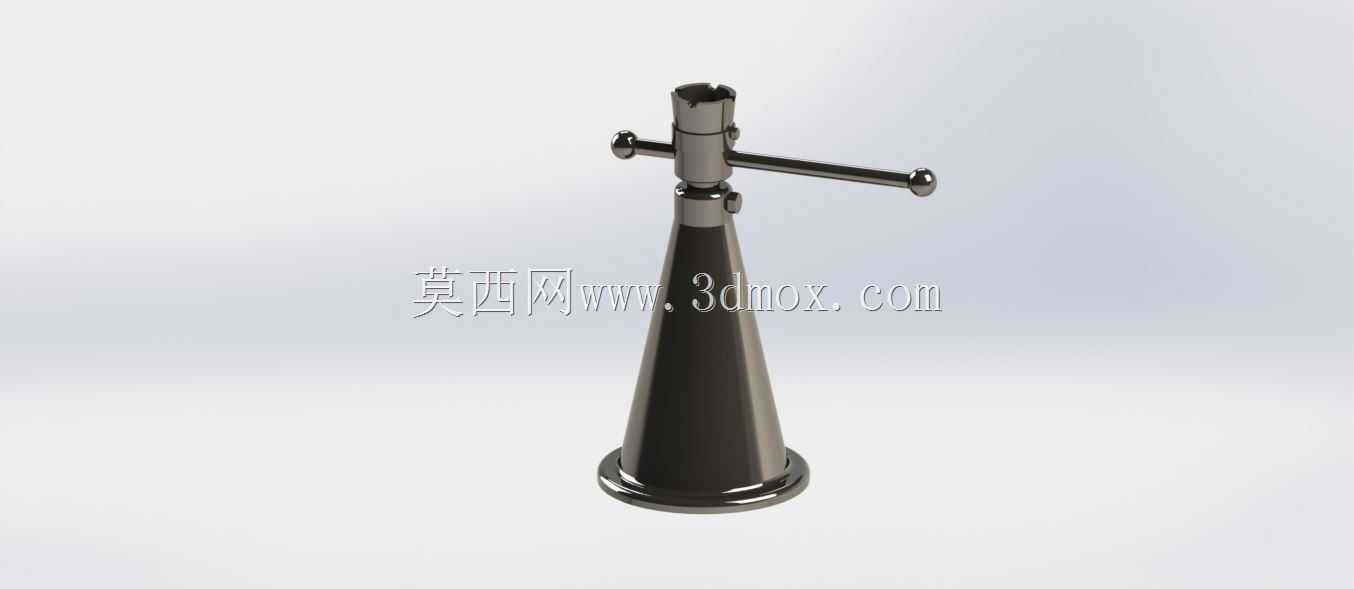

　　外形尺寸方面，锥形底座高度约占整体高度的一半，底部圆盘直径明显大于上部杆系直径，形成下宽上窄的稳定姿态。横向操作杆向两侧伸出，其长度决定手动扭矩放大效果，但在密集工装环境中也会带来转动半径问题。布置时应确认操作杆旋转范围内没有相邻夹具、气管、电缆或人员通行通道。若设备安装在工作台T型槽附近，可通过压板、磁吸座或底部法兰固定；若作为临时支撑使用，则需要校核底面摩擦条件，必要时增加防滑垫。

　　该结构的安装边界主要集中在底部接触面、顶部支撑点和操作杆扫掠空间三个区域。底部要求放置面平整，锥座轴线尽量与受力方向一致；顶部接触点应避免位于工件悬臂边缘，防止工件变形；横向杆在最低和最高位置都应能完整旋转，不应与底座或周边工装发生碰撞。对于三维结构设计人员，建模时应重点检查螺杆伸出极限状态下的啮合余量，以及上部套筒开口处与操作杆之间的装配关系。

　　在功能扩展上，该支撑工装可以通过更换顶部压头适配不同工件：平面压头适合支撑刚性板件，V形压头适合圆轴类零件，尖头压头可用于凹位定位，球头压头则允许工件存在少量角度偏差。若需要在振动工况下使用，应增加锁紧螺母或侧向紧定螺钉，防止螺旋副在载荷波动时回松。整体结构虽然简单，但承载路径清晰，底座、螺杆、套筒和操作杆之间的力流传递直接，适合作为轻型手动调节支撑机构进行结构参考和二次设计。
