双工位头尾式焊接变位旋转工装

项目分类:工装 发布时间:2022-05-13 ID:636256
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装
  • 双工位头尾式焊接变位旋转工装

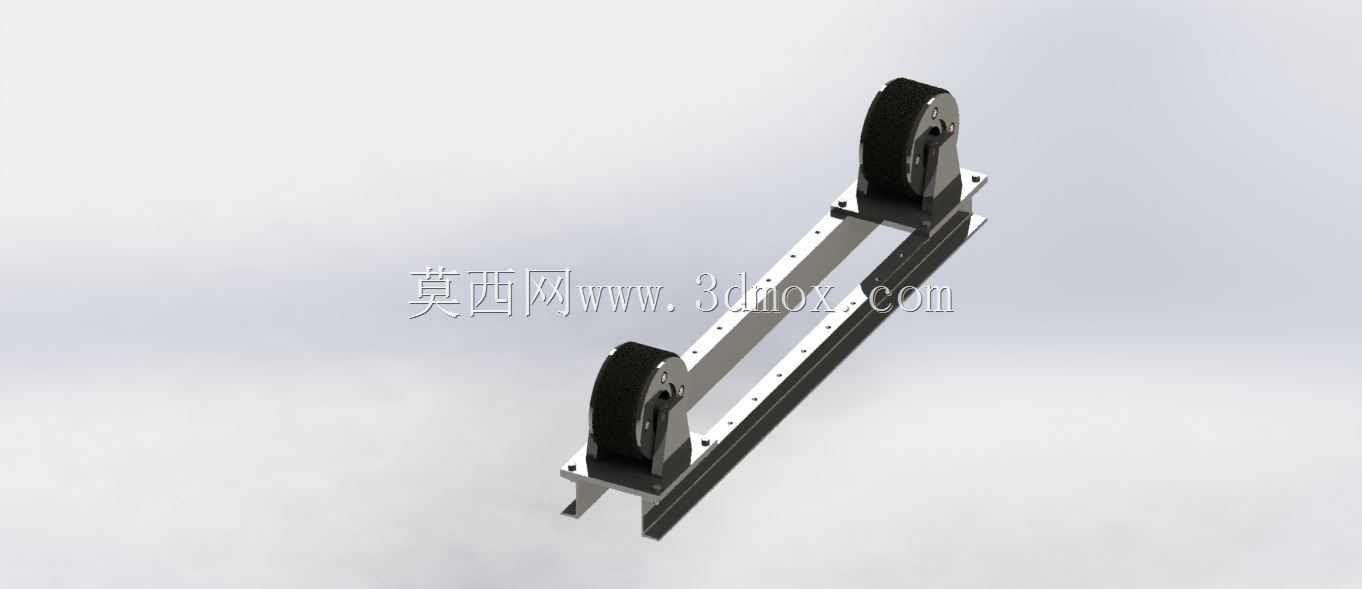

  这套双支撑回转工装在车间里最常见的落点,是弧焊工作站的工件变位环节。长条形底座横跨工位地面,两端立式回转座对称布置,中间留出整条工件装夹跨度,工人把长梁、框架、长轴类待焊件架在两端卡盘之间,回转驱动就能带着工件绕水平轴线缓慢翻转,原本需要焊工探身、仰焊的内侧焊缝,转到平焊位置即可施焊,焊缝成型质量和作业效率都能明显改善。除焊接场景外,它也常出现在涂装线、装配工位:长杆件喷涂时匀速转动,漆面厚度均匀不流挂;重型部件总装时旋转工件,不同方位的紧固件都能在顺手的高度完成操作。

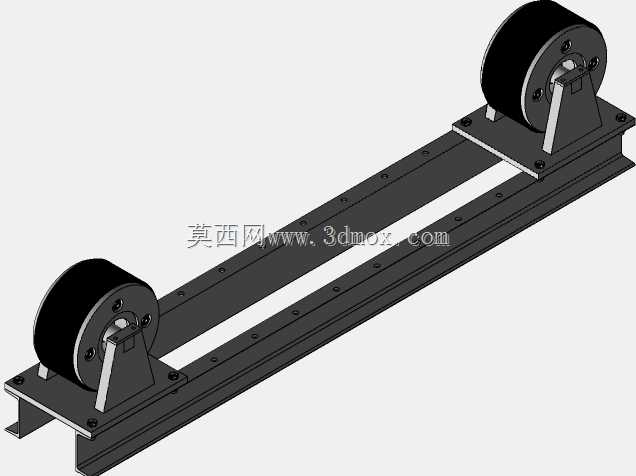

  从结构布局看,底座采用两根平行长梁拼焊而成,梁面沿全长加工出等距安装孔系,这组孔不是装饰特征,而是给两端回转座提供位置调节基准。面对不同长度的工件,松开端部支座的连接螺栓,就能沿长梁孔位滑移调整跨距,短工件缩小两端间距提升支撑刚性,长工件拉开跨度避开干涉,调整完成后螺栓锁紧,孔轴配合承受翻转过程中的剪切载荷。底座两端向下伸出支脚,支脚底面预留地脚安装孔,现场就位后打膨胀螺栓固定到混凝土地面,避免重载回转时整机窜动;支脚的抬高设计也让底座梁底留出叉车作业空间,车间转序时叉车可直接从底部叉运,不需要额外吊装工装。

  两端回转座的功能分工明确:一端为驱动端,内部集成减速回转机构,输出轴连接卡盘,输出低转速大扭矩,带动工件平稳转动;另一端为从动顶尖端,随动回转承受工件径向重量,两端同步支撑抵消工件自重产生的挠度。回转座主体为立式箱型焊接结构,箱体板材加厚,侧面布置加强筋,承受工件偏心重量时不会出现箱体变形;顶部黑色护罩包覆回转卡盘与传动部件,既阻挡焊接飞溅、打磨粉尘进入运动副,也避免操作人员误接触旋转部件,满足车间安全防护要求。卡盘端面预留通用装夹接口,可搭配三爪卡盘、定制夹具、V型压块,适配圆轴、方管、异形框架等不同截面工件,夹具更换不需要改动主机底座。

  设计这套工装时,首先要核算的是承载与跨距的匹配关系:工件重量越大、两端支撑跨距越长,工件自身挠度和底座梁的弯曲变形就越明显,因此长梁选用抗弯截面模量更大的矩形型钢,梁体内部间隔焊接横撑,防止长梁受载后下挠;回转端的轴承选型按最大工件重量的偏心载荷校核,额定动载荷留出足够余量,保证长期正反转回转不出现轴承点蚀。转速设定兼顾工艺需求:焊接变位时转速通常在每分钟零点几转到数转区间,低速扭矩充足,转动过程无爬行卡顿;喷涂工况可适当提高转速,保证漆面均匀。整机的安装边界需要在工位规划阶段提前确认:底座总长决定工位横向占地尺寸,两端回转座的高度决定工件回转时的最大外圆扫掠空间,工件装夹后旋转直径不能触碰地面、周边焊机或防护围栏,两侧还要留出操作人员上下工件的操作距离,以及焊枪、机械臂的运动避让空间。

  细节处理上,所有外露金属件做喷塑或喷漆处理,适应焊接车间多粉尘、偶尔有焊渣飞溅的环境;运动副位置预留润滑注油点,日常维护时可直接加注润滑脂,不需要大面积拆解护罩;底座梁面的孔位采用标准化间距,后续加装气动尾座、自动压紧机构时,可直接利用现有孔位固定,不需要二次加工底座,给工位后续自动化改造留足扩展余地。
