活塞振动器气动激振单元结构设计

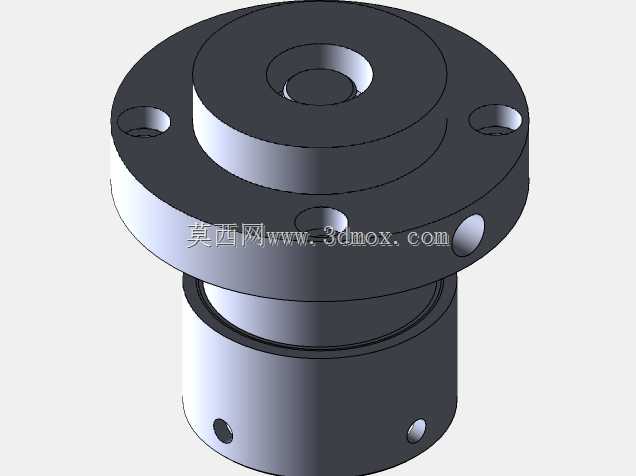

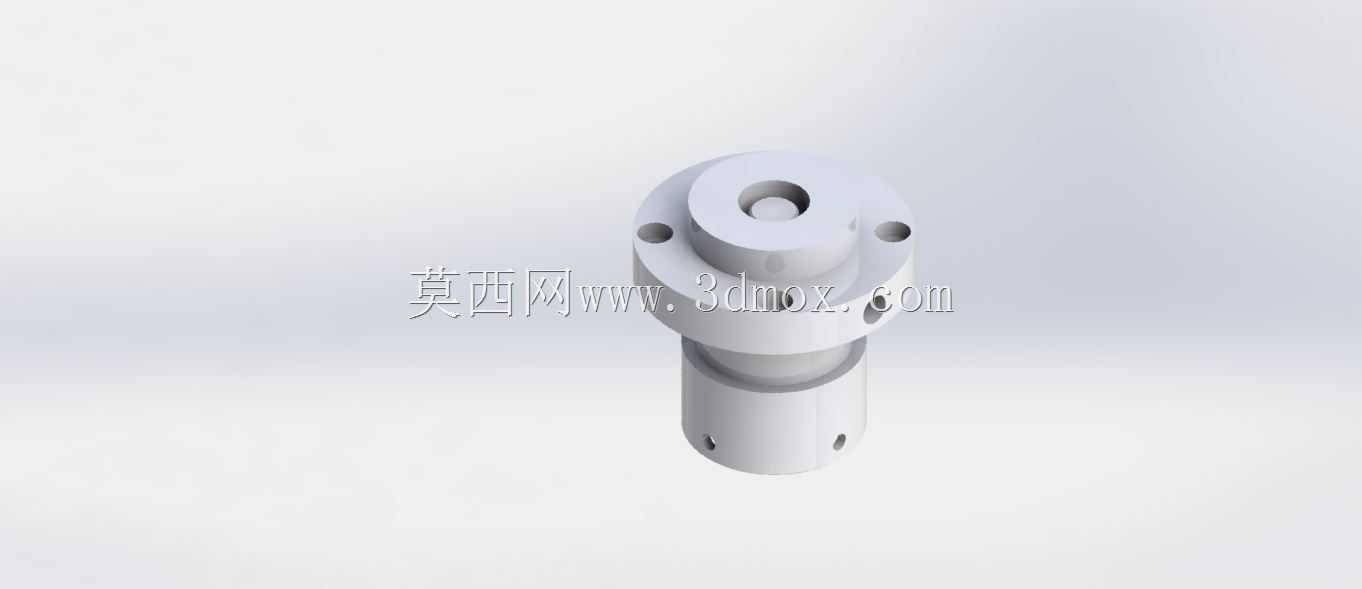

　　该活塞振动器属于往复式气动激振部件，整体采用上下同轴串联的圆柱腔体结构，上部为带安装法兰的端盖段，下部为活塞往复运动的主体缸筒段，轴线方向为主要激振力输出方向。上部法兰盘沿圆周均布多个沉头安装孔，可直接通过螺栓固定在料仓壁、振动料槽、输送轨道或者小型振实台的安装基板上，法兰端面与被安装面贴合后，激振力能够沿缸体轴线垂直传递到附着结构，避免悬臂安装带来的附加弯矩。下部缸筒侧壁开设径向气路孔，用于压缩空气进出配气腔，工作时高压气体进入缸内推动活塞做高频往复运动，活塞撞击端部或者通过气压换向形成连续轴向振动，从而对附着设备施加周期性激振。

　　从现场使用场景来看，这类小规格活塞振动器常布置在粉料仓锥段、小型给料槽、筛分设备侧板、物料堵塞易发位置，依靠高频低幅振动破坏粉料架桥、拱料和粘附堆积，也可用于小件排序轨道的辅助送料、浇注型砂振实、薄壁构件焊接应力消除辅助振动等工况。相比电动振动电机，活塞式气动振动器没有旋转电机绕组，结构更简单，适合潮湿、粉尘、短时频繁启停或者防爆要求较高的车间环境；依靠压缩空气驱动，可通过调节供气压力改变振动频率和冲击力，适配不同物料流动性和壁厚条件。

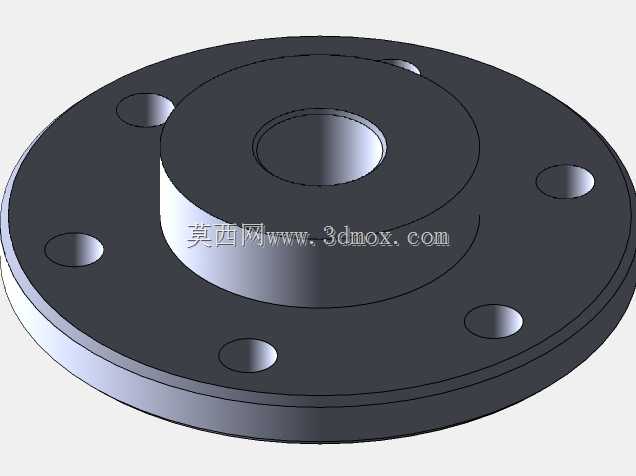

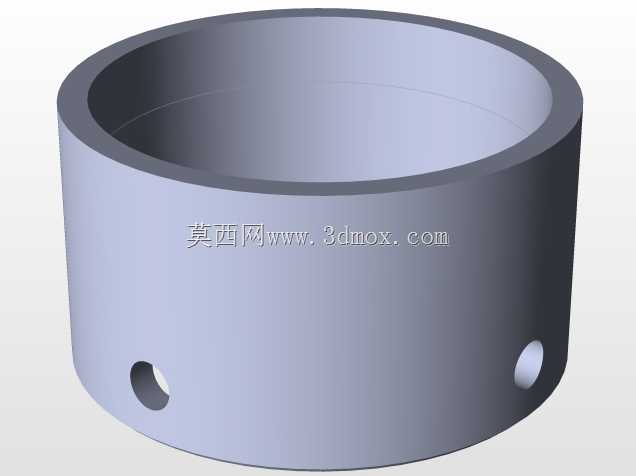

　　结构建模时需要重点保证三段轮廓的同轴关系：上部法兰外圆、中部过渡台阶、下部缸筒外圆应共用同一基准轴线，法兰上的安装孔围绕轴线圆周阵列，孔位角度误差会直接影响螺栓装配。法兰端面上的中心凸台和中心孔构成气路或者定位接口，建模时应区分通孔、沉孔和止口面，不能简单合并为单一圆柱特征；下部缸体侧壁的小孔为气口或者固定销孔，其径向位置需与内部配气槽、活塞行程终点保持对应。活塞腔体内壁属于配合面，设计时应预留活塞往复间隙，缸体端部和端盖结合面需要考虑密封面宽度，防止压缩空气泄漏导致激振力下降。

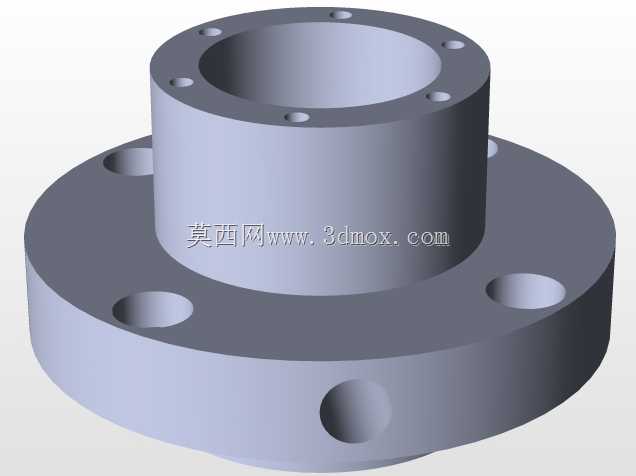

　　安装边界方面，上部法兰直径是整机最大横向轮廓，决定安装板上螺栓分布圆尺寸；下部缸筒外径小于法兰，安装后可伸入料仓加强板开孔或者贴近被振壁面。整机高度方向由法兰厚度、中部过渡段和缸筒长度叠加形成，选型时需确认缸体下方预留足够空间，避免活塞运动产生的振动直接触碰周边管线。被安装面建议设置加强垫板，薄板料仓直接安装时容易产生局部变形，振动能量也会被薄壁吸收；螺栓连接应采用防松垫圈或螺纹锁固胶，因为持续高频振动会使普通紧固件逐渐松动。气路接入时需在进气侧设置过滤和调压元件，压缩空气中的水分、杂质会加剧活塞与缸壁磨损，压力过低会导致冲击力不足，压力过高则可能增大噪声并缩短腔体寿命。

　　三维结构处理上，外形虽然以回转体为主，但不能仅用单一旋转特征完成全部细节，法兰安装孔、侧壁径向孔、端部倒角和内部阶梯腔都需要单独建立特征，便于工程图中剖视表达和后续修改。配合面可适当标注粗糙度和尺寸公差，非安装外轮廓以均匀壁厚为原则，避免局部材料堆积造成重量过大。对于结构设计者而言，该模型的价值不在于复杂曲面，而在于清晰表达气动激振部件的安装接口、力传递路径和气路布置逻辑，将其放入料仓、给料机或振工装方案中时，可直接校核法兰孔位、外部干涉和维护空间。
