多轮联动绳索牵引滑轮组机械结构

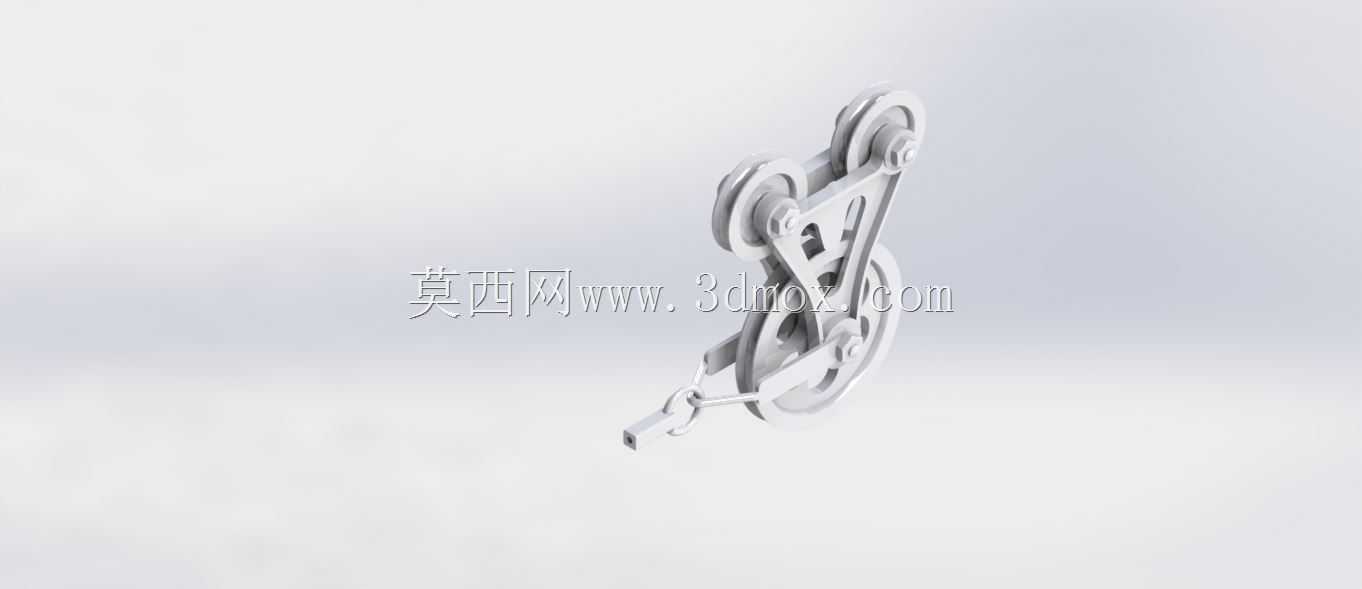

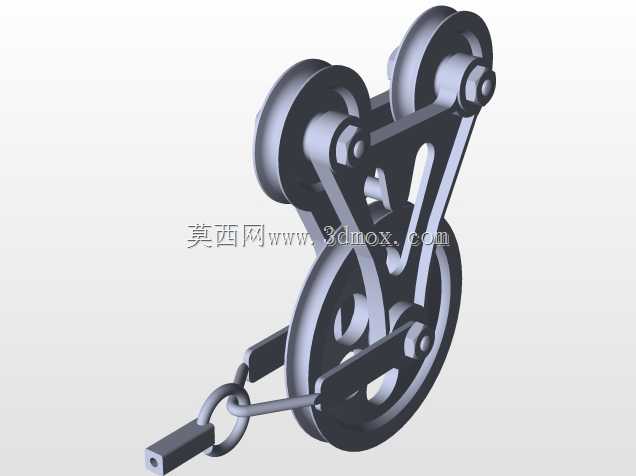

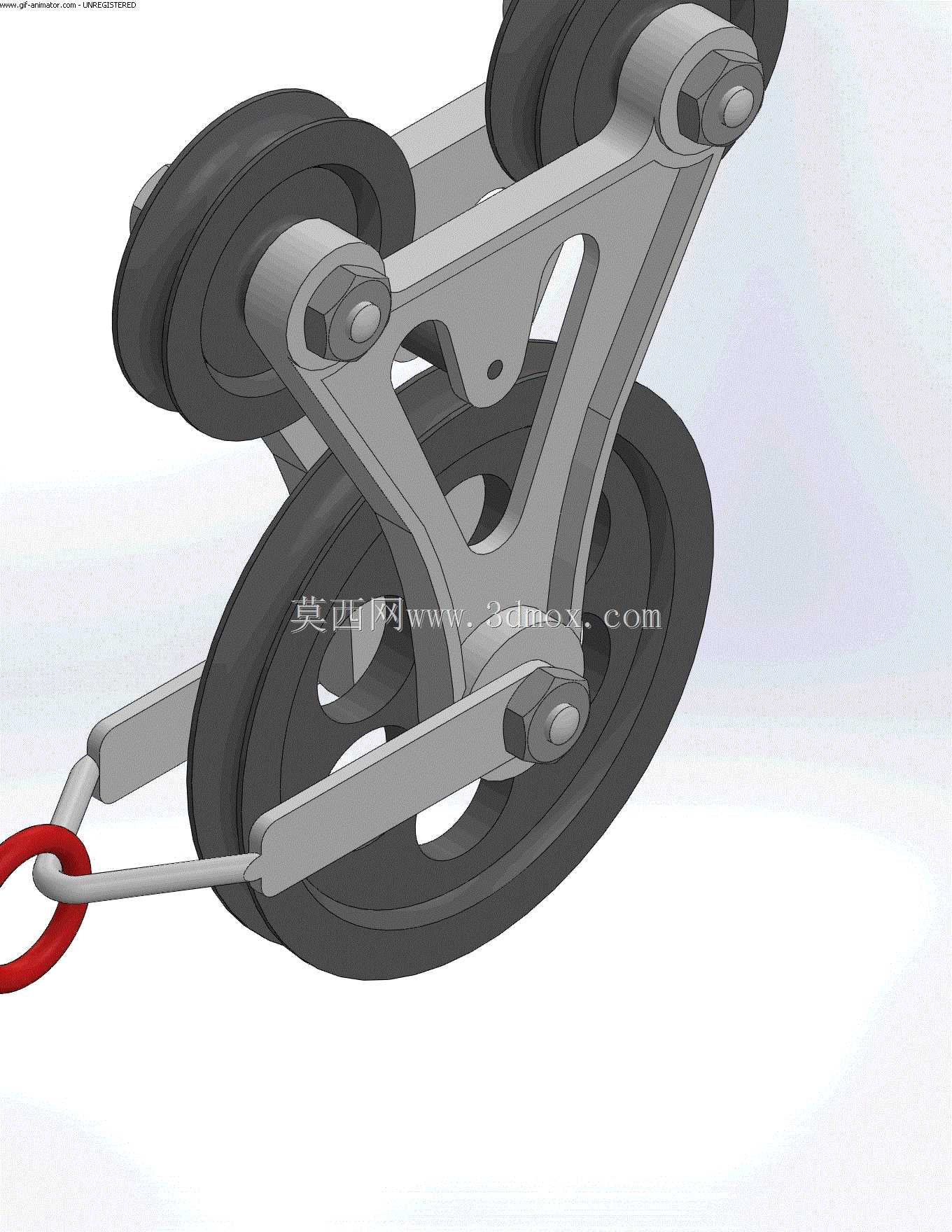

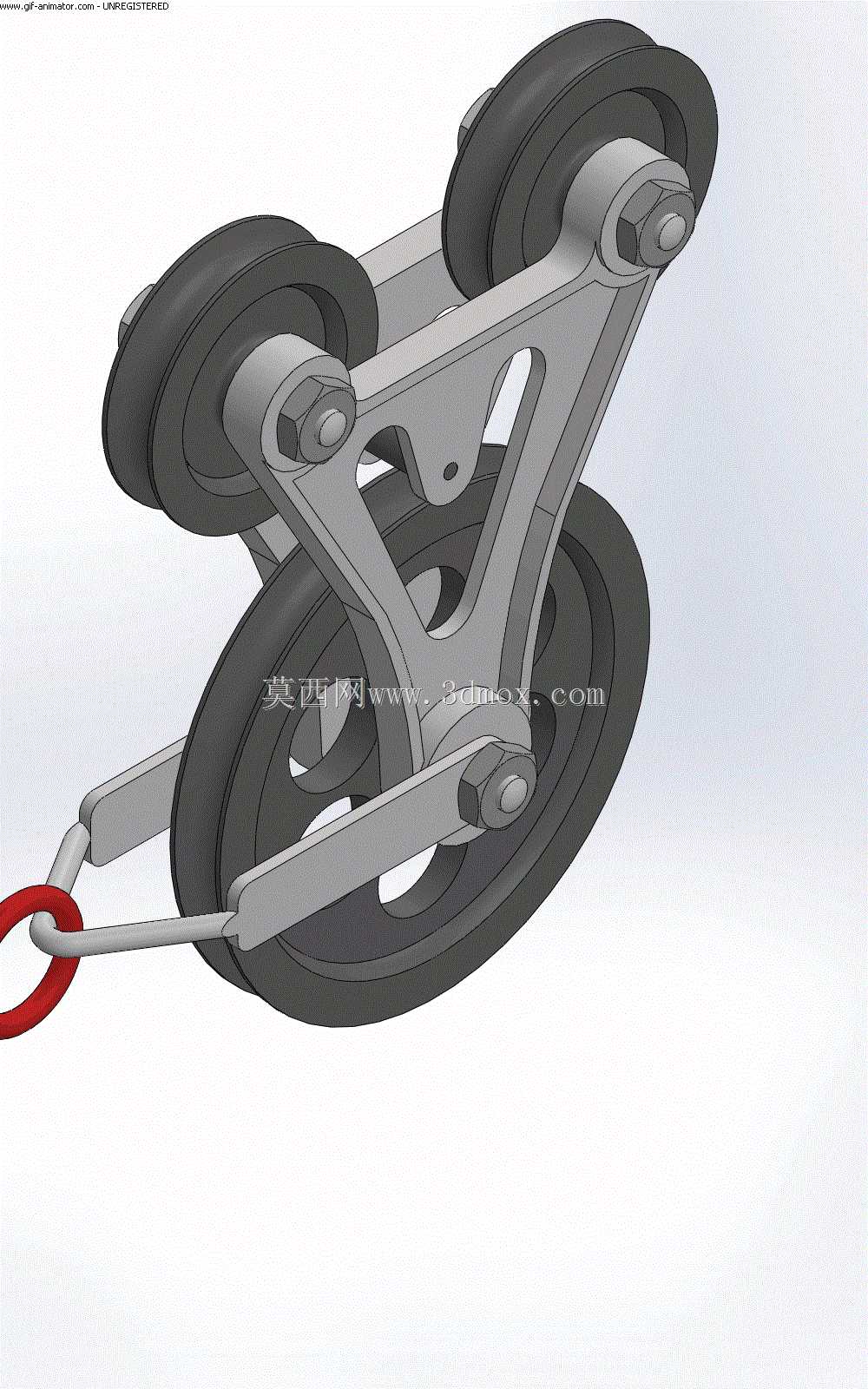

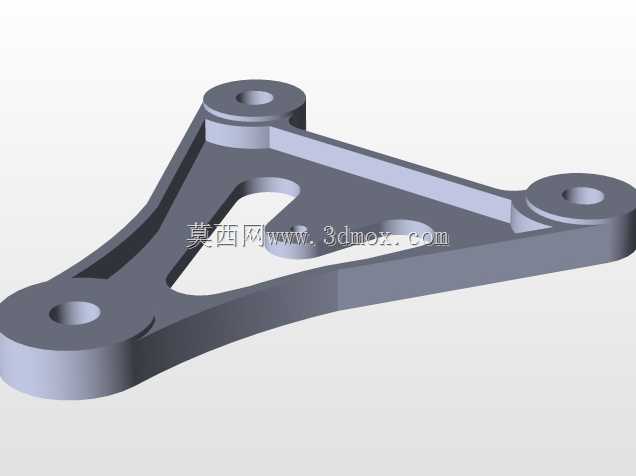

　　这套结构围绕绳索牵引与多轮导向展开，主体由三片式镂空支架、三个带槽绕线轮、中部铰接摆臂和前端牵引接头组成。整体呈斜向长条形布置，支架本体采用板材镂空思路，在保证铰接点刚度的同时削减多余材料，各轮轴位置沿支架长度方向错落排布，使绳索在轮槽间形成多次包绕，从而获得稳定的导向与张紧效果。

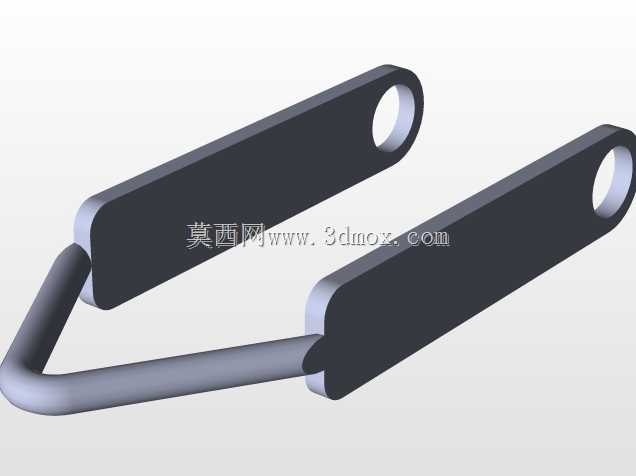

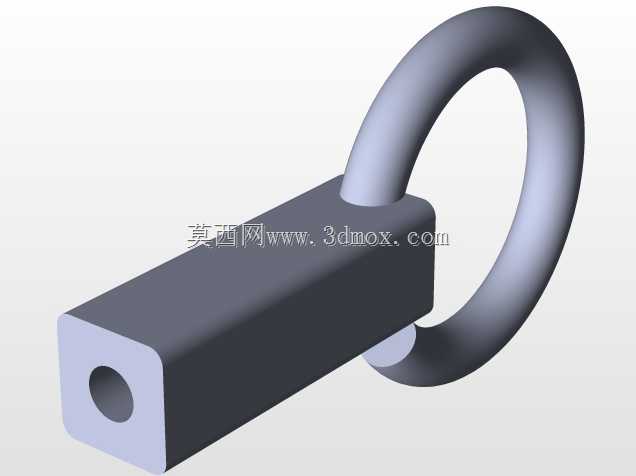

　　从实际使用场景看，这类机构常见于轻载牵引、线缆张紧、吊点换向、实验台加载以及小型升降导向装置中。绳索从一端进入轮槽后，经过多个滑轮改变方向，可把输入端的拉力传递到较远的执行端；中部摆臂并非固定死位，而是通过销轴与主支架连接，能够随绳索张力变化产生小幅摆动，以此补偿绳长误差、缓冲瞬时冲击，并避免绳索因过紧而产生额外摩擦。支架末端的牵引接头用于连接外部负载或拉索，接头处做了收窄与孔位设计，便于装配销钉、挂钩或连接件。

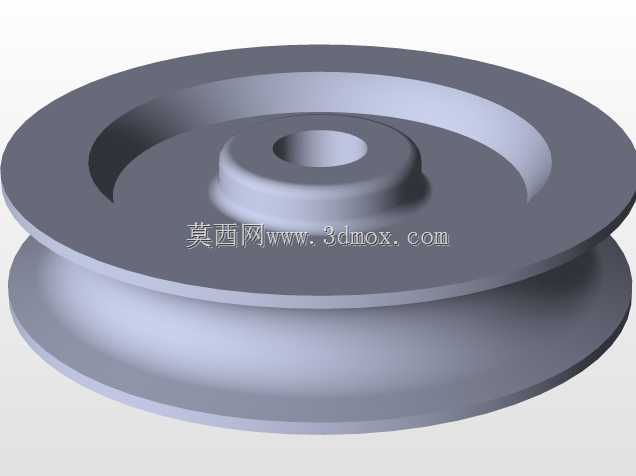

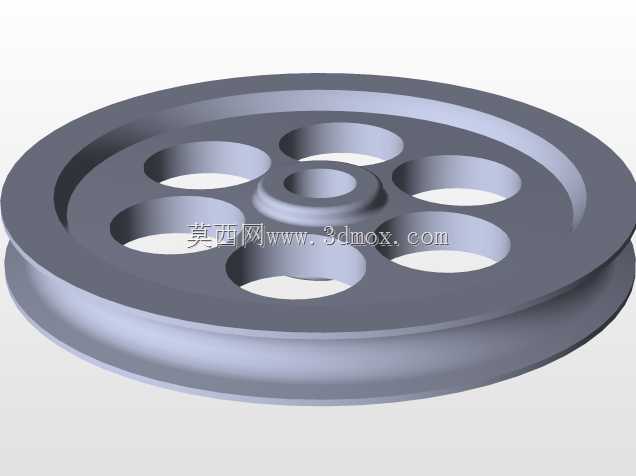

　　建模时需要重点控制轮槽直径、轮轴同轴度和各铰接孔的相对位置。绕线轮外缘设置内凹绳槽，槽底圆弧应与所选绳索直径匹配，过浅容易脱绳，过深则会增加绳索弯曲阻力；轮体中心预留轴承或轴套安装位，两侧通过紧固件与支架侧板连接，保证轮子转动时不与侧板发生干涉。三片支架之间通过立柱或轴套隔开，形成容纳绳索和摆臂的内部空间，侧板上的镂空区域既减轻重量，也便于观察绳索走位和后期维护。

　　安装边界方面，结构长度主要由首尾轮中心距决定，宽度取决于绕线轮外径和两侧支架外沿，高度则受顶部滑轮与摆臂下摆极限共同约束。布置时应在绳索进出方向保留直线段，避免入绳角度过大造成绳槽边缘磨损；摆臂摆动范围内不能布置其他零件，防止运动中碰撞。若用于设备内部，还需在轮轴处预留润滑与拆装空间，支架底部或侧面可通过孔位固定到机架上。

　　结构设计上，各受力路径比较清晰：拉力经绳索传递到轮槽，再由轮轴传给侧板，最后汇集到牵引接头和固定点。中部摆臂承担张紧和补偿作用，其铰接孔需要承受反复交变载荷，因此孔边距离、板厚和销轴直径要匹配，避免长期使用后出现孔位变形。绕线轮与支架之间应保留均匀侧向间隙，既防止轮面摩擦侧板，又能限制绳索脱出。

　　在三维建模过程中，可先确定首尾牵引点和绳索走向，再反推各轮中心位置；随后建立支架侧板轮廓，按铰接点布置销轴、衬套和紧固件。摆臂部分单独作为运动子装配处理，检查其在极限张紧和松弛状态下的位置，确认绳索不会从轮槽中跳出。对于需要出工程图的场景，还应标注轮槽半径、轴孔配合、铰接点间距和安装孔位，使加工与装配能够直接依据图纸执行。

　　整体来看，该结构不以复杂曲面为重点，而在于运动关系、绳路排布和受力传递的合理性。它适合作为机械设计中牵引导向类机构的参考样例，也可根据负载大小调整板厚、轮径、销轴规格和绳索类型，进而衍生出张紧器、换向滑车或小型牵引执行装置。
