通讯设备同轴插接支撑固定构件

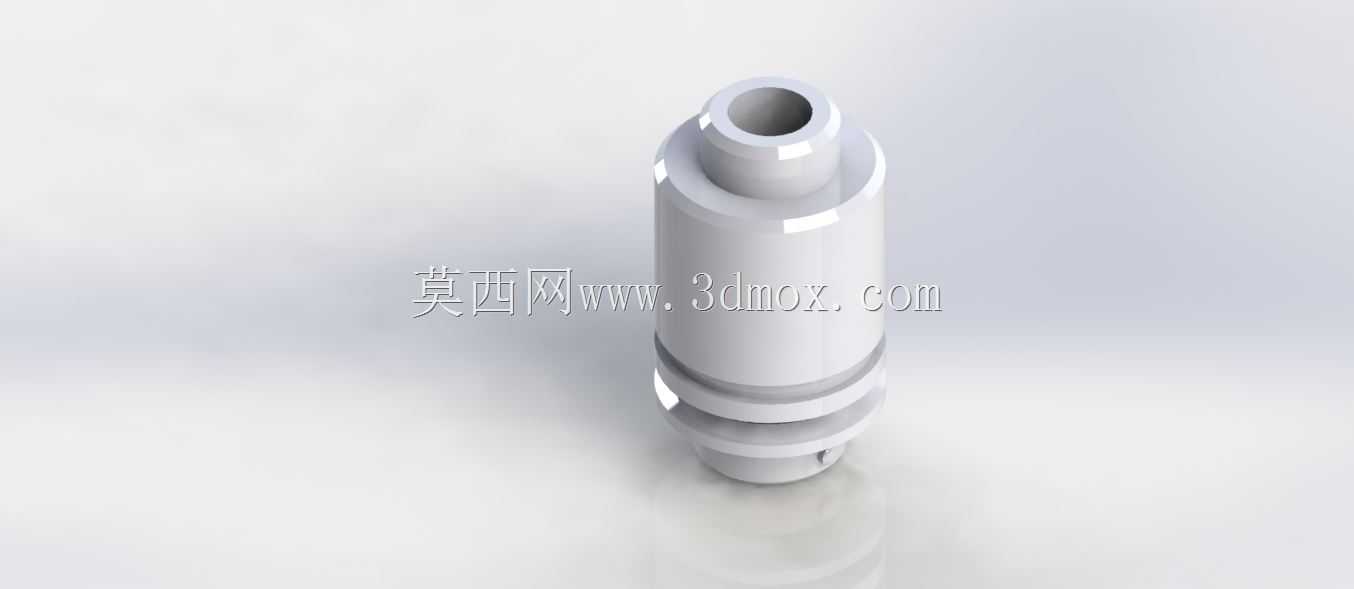

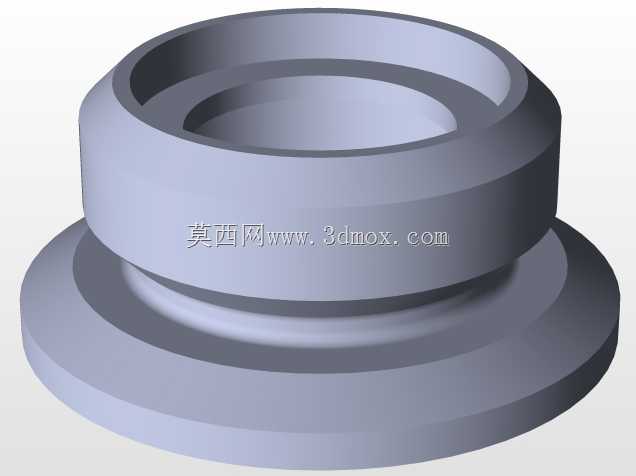

　　在通讯终端的内部装配环节，这类小型支撑插接构件承担着信号通路对接与工位限位的双重作用，常见于手持通讯设备的射频接口模组、外置天线转接座以及小型测试治具的对接工位，既需要保证插接后轴向定位不松脱，也要让对接端面的同轴度维持在射频信号传输要求的公差范围内。从结构形态来看，构件整体采用回转体布局，主体为阶梯轴样式，顶端开设同轴内孔，用于容纳对接插针或者信号传输内芯，中段设置两道环形凸缘，凸缘之间形成环槽，装配时环槽可以卡入设备壳体的预装卡位，或者搭配橡胶密封圈实现工位处的防尘、防松定位，底端做缩径导向处理，端部开设侧向缺口，方便插入对应基座时快速对位，避免周向转动带来的引脚错位。设计过程中首先要确认对接界面的配合公差，

　　顶端内孔与插针的间隙不能过大，否则信号传输过程中会出现接触阻抗波动，间隙过小则会导致插拔力超标，长期反复插拔后磨损量快速上升；中段环槽的宽度需要匹配壳体卡位的壁厚，槽底直径与凸缘外径的差值要保证卡入后有足够的限位强度，在设备受到轻微跌落冲击时，构件不会从安装位脱出。外形尺寸方面，该构件整体轴向长度控制在小型通讯终端的内部堆叠边界以内，最大外径不超过相邻元器件的安全间距，安装时从壳体外侧或者模组内侧沿轴向推入即可，不需要额外设计复杂的固定结构，底端的导向段长度预留出装配引导余量，插入基座时即使存在少量同轴偏差，也能通过导向锥面自动滑入对接位。实际选型应用时，这类构件常采用绝缘工程塑料或者表面做绝缘处理的金属材质加工，

　　塑料件可以直接通过注塑成型，环形凸缘和环槽一次成型不需要后续车削，适合大批量通讯产品的装配需求；如果用于射频测试工位，也可以采用黄铜基材表面镀金的方案，降低接触电阻，提升信号传输的稳定性。结构建模时回转主体通过旋转特征生成，顶端内孔、中段环槽、底端缺口分别通过切除特征完成，所有阶梯过渡位置都做小圆弧倒角，避免注塑成型时出现应力集中，同时插拔过程中不会刮伤对接件的表面镀层。在整机布局里，该构件的安装边界需要和周边的电路板、屏蔽罩预留至少0.3毫米的安全间隙，防止装配公差累积出现干涉，侧向缺口的方位要和基座上的防转凸筋对齐，建模阶段需要把装配对位的标识特征同步体现，方便产线作业人员快速识别安装方向。这类支撑插接件虽然体积小，但直接影响通讯设备的信号连接可靠性，设计时既要满足结构限位的机械要求，也要兼顾射频传输的电气性能，回转对称的结构形式也让零件的加工和装配成本控制在较低水平，适配消费类通讯产品大批量生产的工艺需求。
