230毫米长六角段传动连接销轴

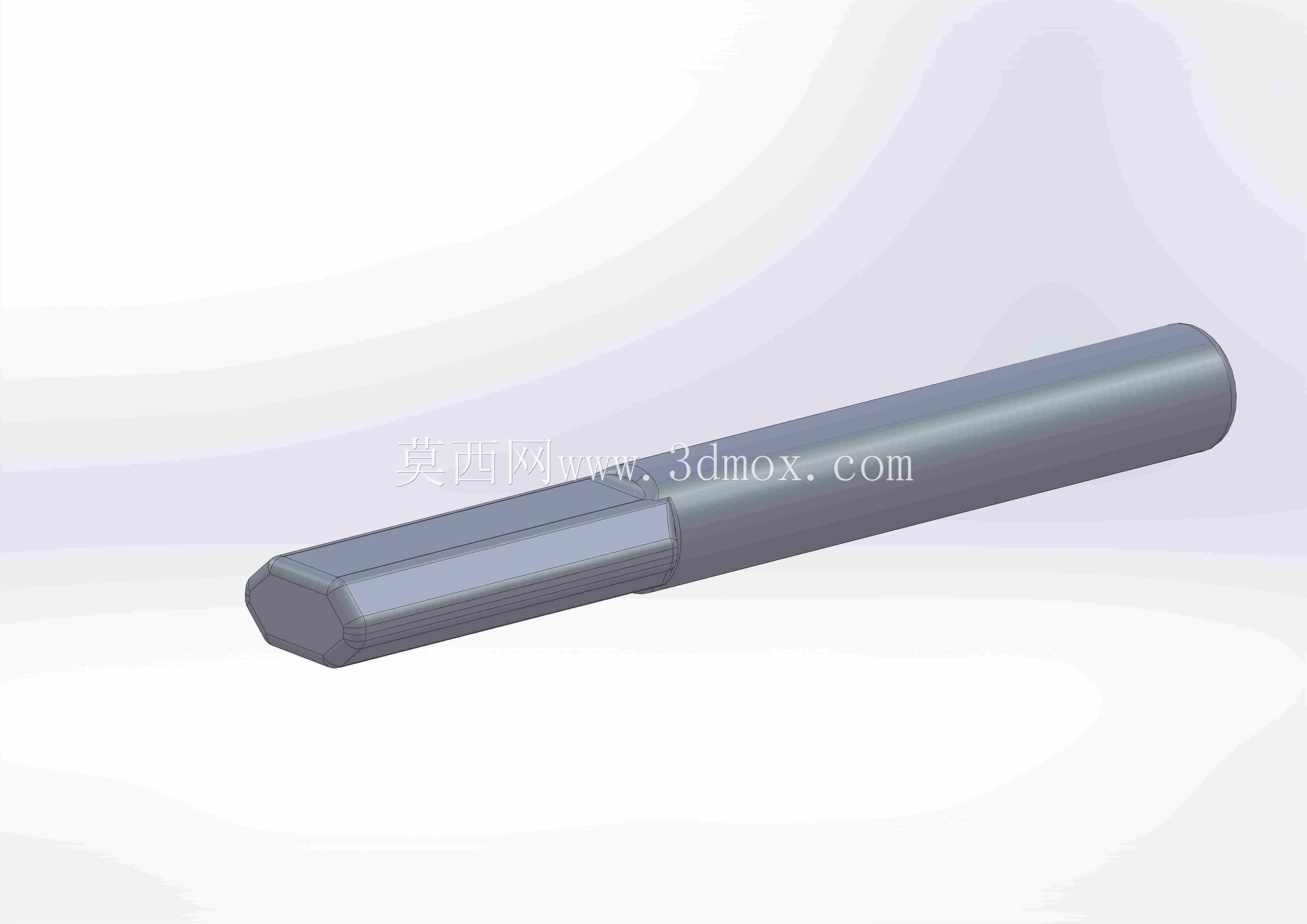

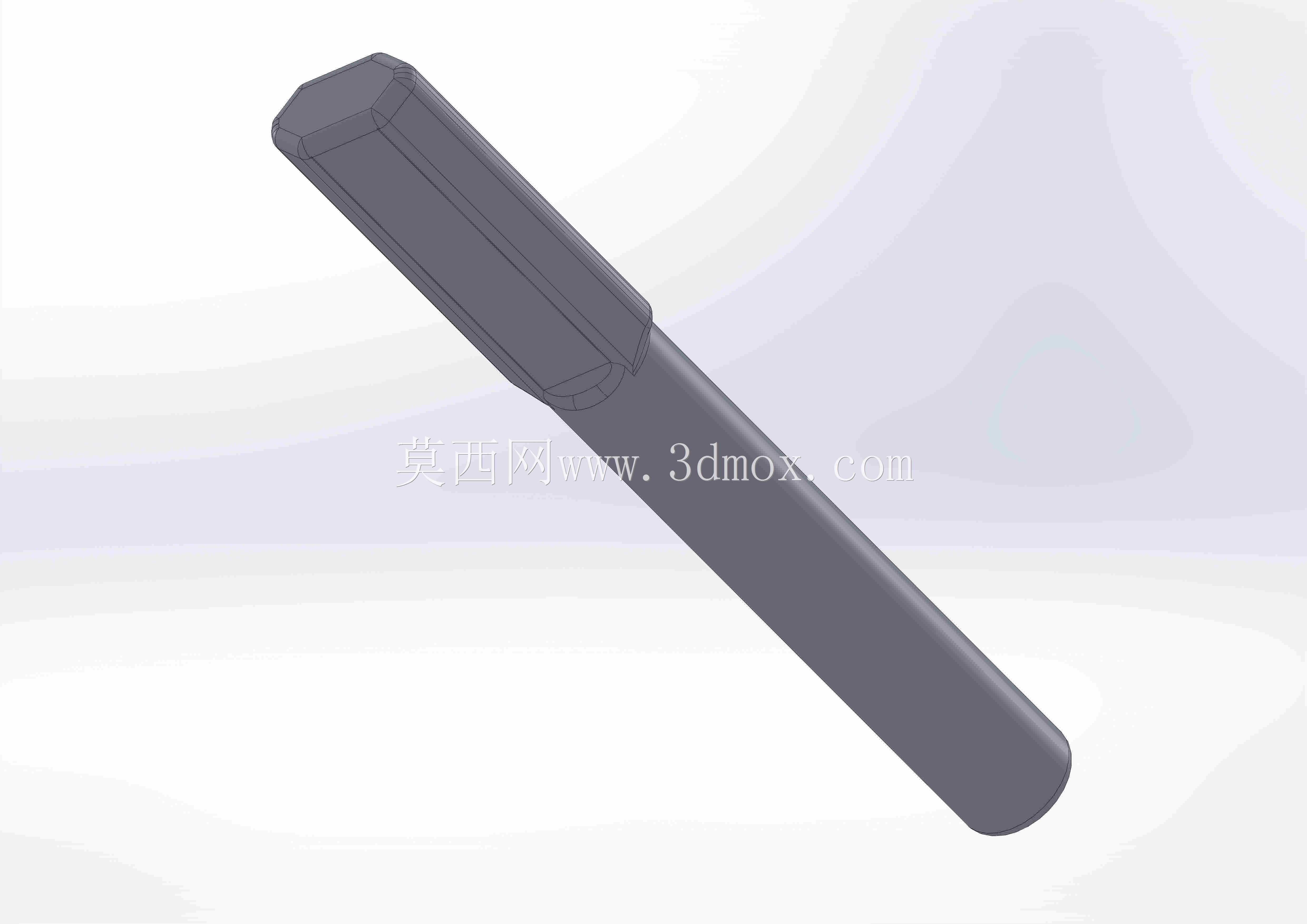

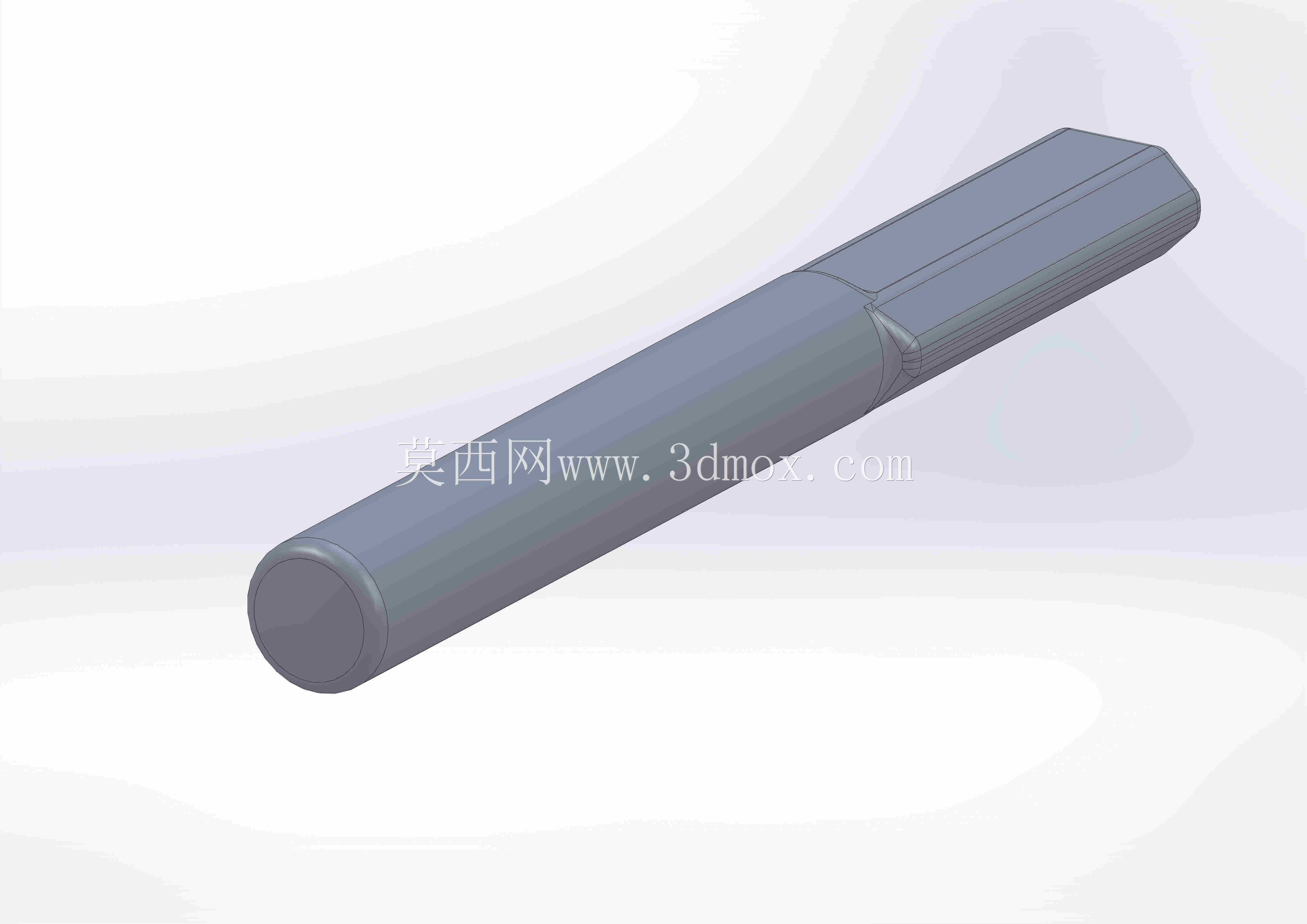

　　这款长杆件在小型工装夹具、手动拆装工具以及消费电子拆机辅助器具里都能见到对应使用场景，杆件一端做了六角截面的成型段，另一端保留完整圆柱光杆形态，整体轴向长度控制在230毫米，属于细长类传动连接构件。从实际装配逻辑来看，这类杆件最常被用作扭矩传递的中间接杆：六角段可以直接卡入对应内六角孔位的套筒、扳手接头或者工装定位槽内，不需要额外加工键槽，靠六面贴合就能传递周向扭矩，避免光圆杆在受扭时出现打滑空转的问题；圆柱段则可以穿过支架、衬套或者手持外壳的通孔，作为旋转支撑或者轴向滑动的导向段，两种截面在同一根杆件上过渡衔接，过渡位置做了顺滑的台阶收边，没有尖锐棱角，装配时不会刮伤配合件的内孔壁。

　　做结构设计的时候，首先要核对的就是轴向安装边界：230毫米的总长度里，六角段的轴向占比大概在整体长度的三分之一左右，剩下的圆柱段长度要预留出穿过支撑座、装入操作手柄的余量，同时要保证杆件装入之后，两端不会和周边的壳体、相邻运动零件发生干涉。六角段的对边尺寸和配套内六角孔的公差要匹配，间隙不能过大，否则传递扭矩时六面会出现冲击磕碰，长期使用容易磨圆棱角；间隙也不能过小，否则拆装的时候会卡滞，在有粉尘或者少量油污的使用环境下甚至会完全锁死。圆柱段的外径要和配套的衬套内径做成间隙配合，保证杆件转动或者轴向推拉的时候阻力均匀，不会出现卡涩。

　　从受力特性上分析，这类细长杆件在工作时主要承受扭转力矩，偶尔会伴随少量轴向拉压载荷，所以建模的时候要重点关注截面变化的过渡位置——也就是六角段和圆柱段衔接的台阶处，这里是应力集中的高发区域，如果转角处直接做直角处理，受扭的时候很容易在台阶位置萌生裂纹，实际建模时要在截面切换的位置留出小半径的过渡圆角，分散应力峰值。杆件的两个端面都做了倒角处理，外端的倒角方便杆件插入孔位时自动对中，六角段端头的倒角也能让六角头顺利滑入内六角卡槽，不需要人工反复对位。

　　在通讯设备拆装、小型家具组装这类手动工具场景里，这种加长接杆可以绕过设备外壳的凸起结构，伸到深度较大的螺丝孔位处传递扭矩，长杆的设计让操作者可以在远离操作面的位置施力，避开周边遮挡的管线或者结构件。如果把它用在简易工装的定位机构里，圆柱段可以作为导杆沿支座滑动，六角段卡在工装的防转槽内，让杆件只能轴向移动不能周向转动，前端连接顶头或者压块的时候，就能保证压头的角度始终固定，不会在推进过程中发生偏转。

　　三维建模过程中，先绘制圆柱段的回转轮廓生成主体光杆，再在端头绘制六角截面拉伸成型，合并实体之后对过渡棱边、两端端头逐一添加倒角和圆角特征，不需要额外做复杂的曲面处理，重点是核对两个截面的同轴度——六角段的中心轴线必须和圆柱段的中心轴线完全重合，否则杆件装入衬套转动时会出现偏心摆动，不仅转动阻力变大，还会让衬套出现偏磨。外形检查的时候要确认六角的六个棱边长度一致、对边距离均匀，不能出现截面歪斜的问题，否则扭矩传递时六个面受力不均，其中某一个棱边会提前磨损变形。安装边界上要预留出杆件的轴向活动空间，如果是作为旋转接杆使用，要保证杆件全长范围内没有其他零件和杆身发生摩擦，杆身和周边壳体的径向间隙至少留出1毫米以上，避免受力轻微弯曲时刮蹭内壁；如果是作为滑动定位销使用，要在圆柱段的对应位置设计限位卡环槽，控制杆件的轴向行程，防止杆件从支座中完全脱出。
