传动输出连接法兰结构设计方案

　　在各类动力传动系统的轴端连接场景中，输出法兰是承担扭矩传递、部件定位功能的核心衔接零件，这类零件常见于减速机输出端、电机轴伸端、传动箱动力输出位置，用来连接联轴器、传动轮、工作执行部件，实现动力从动力源到负载端的刚性传递。日常做结构设计时，这类法兰的设计首先要匹配对接轴的轴径、键槽规格，同时要兼顾连接端的螺栓孔分布圆尺寸，保证和对接部件的安装孔位完全适配，避免现场安装时出现孔位错位、贴合面间隙过大的问题。

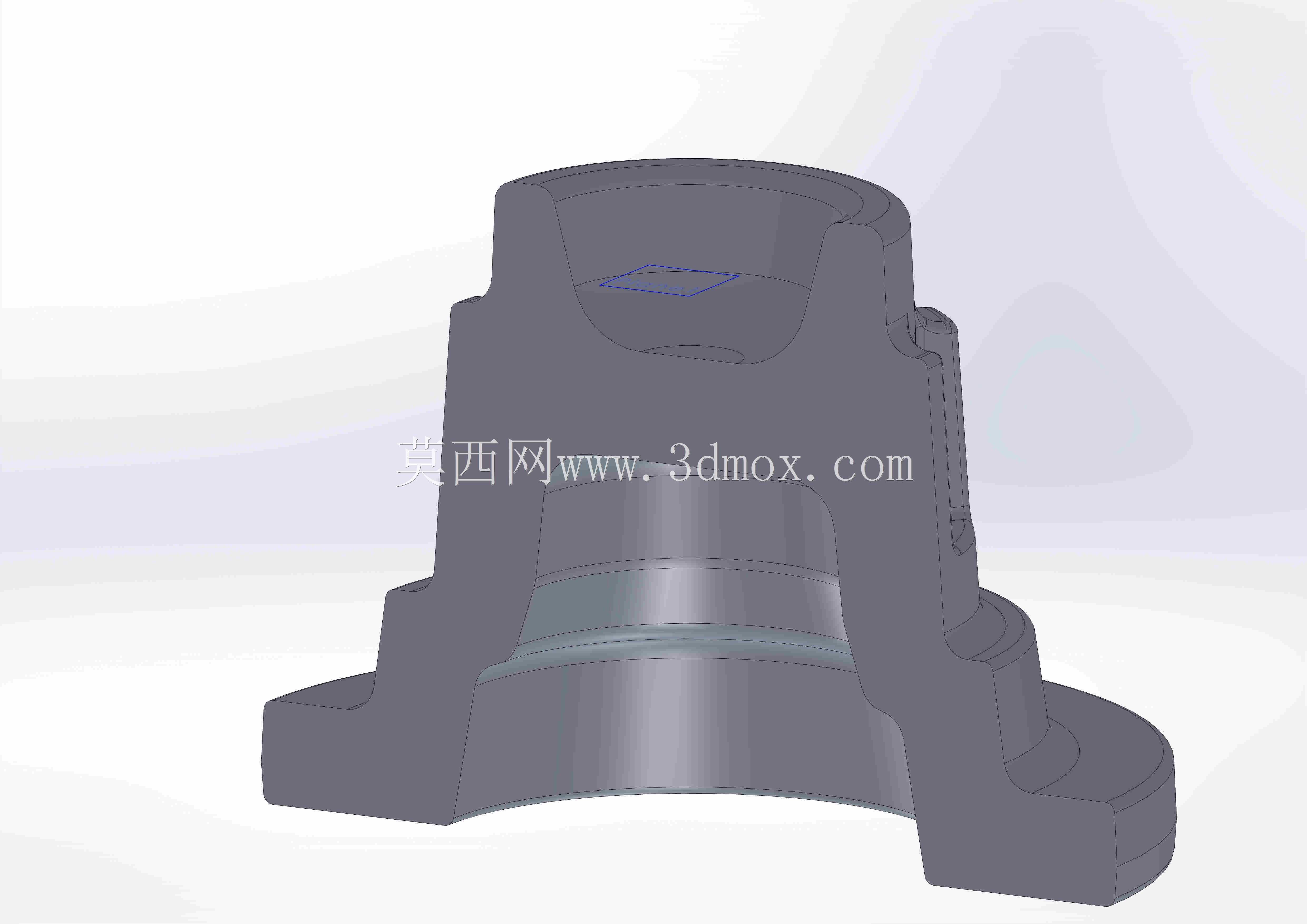

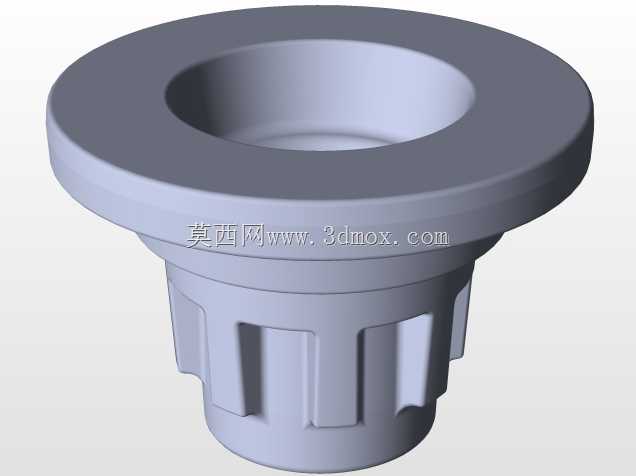

　　从结构特性来看，这类输出法兰通常采用盘式结构，主体分为轴套连接段和法兰盘连接段两部分，轴套段需要和输出轴采用过渡配合，通过平键传递扭矩，部分重载场景下还会增加锁紧螺钉或者胀紧结构，避免正反转切换时出现轴和法兰的相对窜动。法兰盘端的贴合面需要做精加工处理，平面度控制在合理公差范围内，保证连接后两个贴合面完全接触，减少传动过程中的振动和偏载。螺栓孔的数量和规格要根据传递的额定扭矩计算确定，通常会采用均匀分布的设计，让每个螺栓承受的剪切力均匀，避免单个螺栓过载断裂。

　　设计这类法兰的时候，首先要明确安装边界的限制条件：比如法兰盘的最大外径不能超过周边部件的最小安全间隙，避免设备运转时法兰和周边护罩、机架发生刮碰；轴套段的长度要匹配轴伸的长度，既要保证键的配合长度满足扭矩传递的挤压强度要求，又不能让轴套端顶到轴肩或者轴承端盖，造成装配干涉。很多新手做这类设计的时候容易忽略倒角和退刀槽的细节，比如轴套内孔的入口端要做引导倒角，方便装配时顺利套入轴端，法兰盘外圆和端面的交接处要做倒角处理，去除加工毛刺，避免安装时割伤操作人员或者刮损密封件；螺栓孔的两端也要做沉孔或者倒角，避免螺栓头和螺母贴合时出现点接触，降低连接可靠性。

　　在实际工况应用中，这类法兰要承受交变扭矩载荷，部分设备启停频繁、正反转切换多的场景，还要考虑法兰的疲劳强度，材质通常选用中碳钢或者合金结构钢，毛坯采用锻造工艺改善内部金相组织，加工完成后根据载荷等级做调质或者表面淬火处理，提升零件的综合力学性能。贴合面的表面粗糙度要控制在合理范围，既不能过于粗糙导致接触刚度不足，也不用过度追求高精度提升不必要的加工成本。另外还要考虑动平衡的问题，尤其是高转速传动场景下，法兰的结构要尽量做轴对称设计，去除多余的不平衡质量，必要时在法兰盘端面做动平衡去重槽，避免高速运转时产生过大的振动，影响整套传动系统的轴承寿命和运行稳定性。

　　做三维建模的时候，要把所有配合尺寸的公差带在模型里通过配置或者注释标注清楚，比如轴套内孔的配合公差、键槽的宽度公差、螺栓孔的位置度公差、贴合面的平面度要求，这些参数直接决定了后续零件加工完成后能不能顺利装配。还要注意和周边部件的干涉检查，比如法兰装配后螺栓的伸出长度不能超过周边的安全空间，轴套上的锁紧螺钉位置要预留出扳手的操作空间，避免后期现场装配时没有操作空间无法锁紧。很多现场安装出现的问题，本质上都是设计阶段没有考虑到实际安装的操作边界，比如螺栓孔位置太靠近法兰外圆，导致套筒扳手无法套入螺栓头，或者轴套长度过长，装配后法兰和端盖之间没有预留热膨胀间隙，设备运转升温后出现轴系顶死的故障。

　　这类法兰虽然是传动系统里的小型基础零件，但它的设计合理性直接影响整套动力传输系统的可靠性，一旦法兰出现断裂或者连接松动，轻则导致设备停机停产，重则可能引发传动部件飞出的安全事故，所以设计过程中每一个尺寸、每一处公差、每一个工艺细节都要结合实际工况来确定，不能照搬标准件的参数随意缩放，要根据具体的传递扭矩、转速、安装空间、工况环境做针对性的调整。比如在有腐蚀环境的户外设备上使用的法兰，还要做表面防腐处理，比如镀锌或者喷塑，避免长期使用后锈蚀导致拆卸困难；在食品加工等有卫生要求的场景下，法兰的外表面要做抛光处理，尽量减少死角，避免积垢难以清理。
