110x76锻造U型承力块结构设计

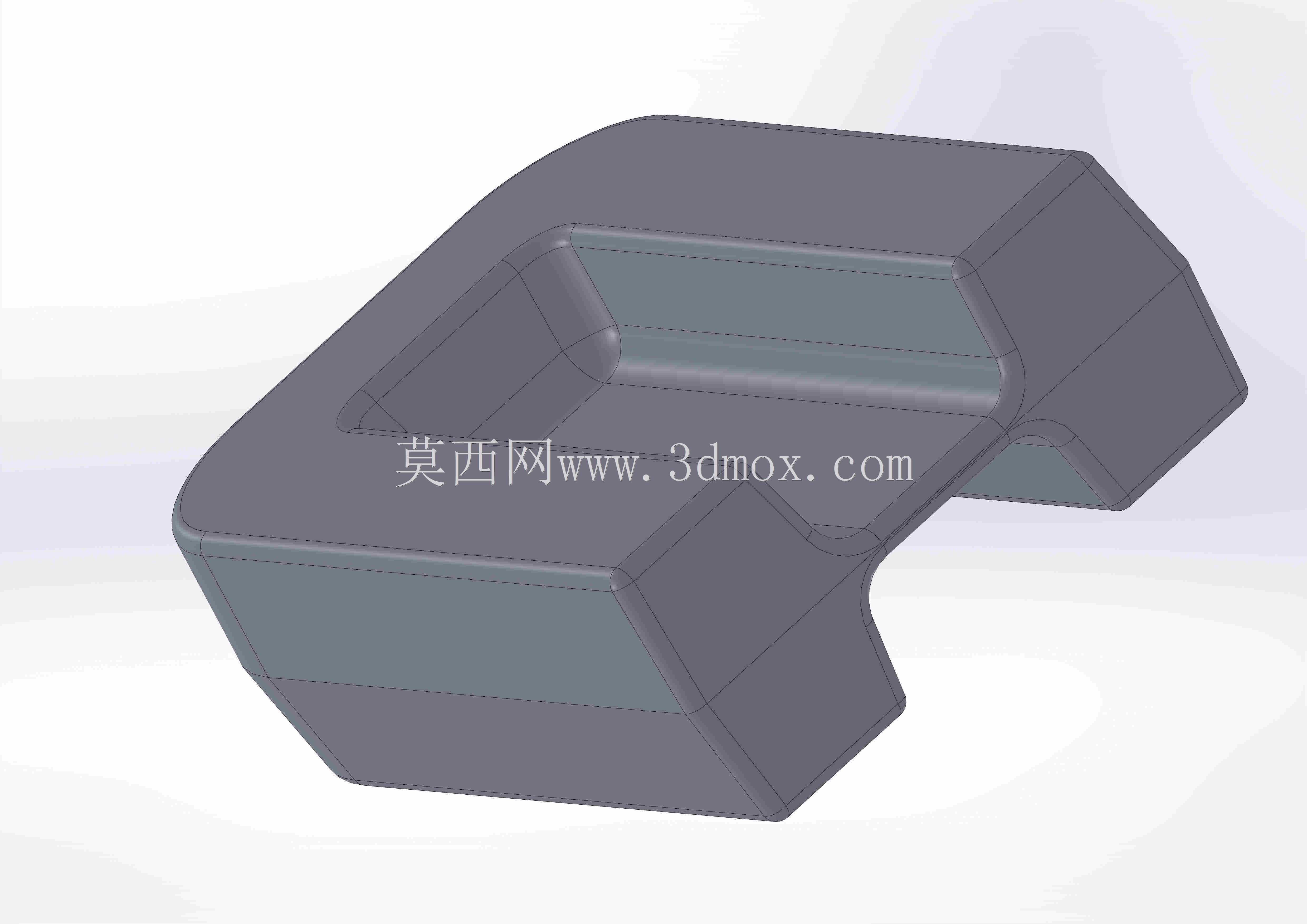

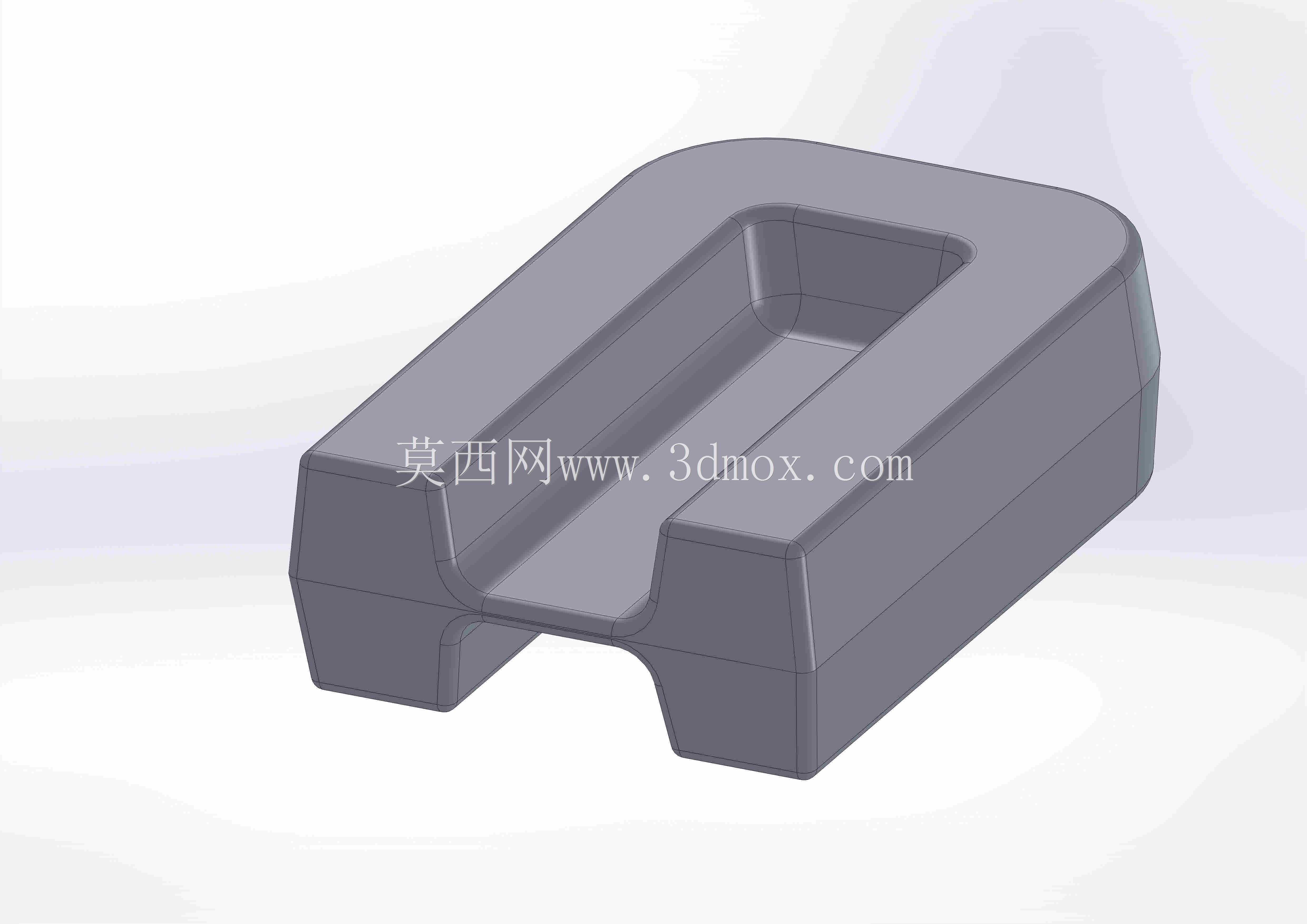

　　该U型块状承力件主要面向重载工装、夹具支承、锻压设备辅助定位以及机械装配中的限位承载场景。在实际产线里，这类零件常被放置在压装工位、焊接工装或重型装配台面上，用来承受垂直方向的压合力，同时利用中部开口避让杆件、凸台或工件突出结构，避免干涉。零件整体呈U形框架布局，外侧轮廓厚实，底部两端形成支撑脚，中间留出贯通缺口；上部为连续的框形承压面，内侧开设矩形凹槽，既可以容纳配套件，也能作为定位型腔使用。

　　从受力角度看，该结构并非简单实心块，而是通过U形截面把载荷从顶部承压区传递到两侧支腿，再由底部两个支撑脚分散到安装基准面。两侧壁厚较大，转角处采用圆滑过渡，目的是降低锻造和后续热处理过程中的应力集中，也减少机加工后尖角位置产生裂纹的风险。顶部框边宽度经过加厚处理，适合承受压头、螺栓压板或工件端面的局部接触压力；内侧凹槽底面平整，可作为贴合面，与被支承零件形成稳定接触。

　　外形控制上，零件长度方向约110mm、宽度方向约76mm，属于中小型锻造毛坯件。安装边界需要重点关注底部两支脚的跨距、开口宽度以及总高度。底部缺口用于穿过工件凸起或工装定位部件，因此在装配校核时不能只核对外包络尺寸，还要确认开口高度、开口深度与相邻零件的运动轨迹不发生碰撞。若用于压力机辅助垫块，支脚底面应与工作台面保持均匀接触，必要时在装配后对底面进行铣削，以保证承压面与支撑面平行。

　　设计思路偏向锻件工艺先行。零件外形虽然接近规则块体，但多处圆角、厚壁和封闭框形结构都适合采用锻造毛坯成型。锻造可以使金属纤维沿零件轮廓连续分布，相比直接切割板材，U形拐角和支腿根部的抗冲击、抗压塌能力更好。后续机械加工可集中放在上平面、内侧定位槽、底面支承脚以及关键配合面上；非配合外表面保留锻造圆角和拔模斜度，能够减少切削量，也提高材料利用率。

　　在三维建模时，应先建立主体块体，再按开口方向切除中部避让空间，随后完成内侧凹槽和底部支腿成形。所有承力转角不建议做成尖锐直角，尤其是内腔底部与侧壁交接处、支腿与上部横梁交接处，应设置合理圆角。圆角半径既要满足锻造成形，也要避免过多占用定位空间。若后续需要出工程图，应明确毛坯面与加工面的区分，标注关键尺寸：总长、总宽、总高、内槽长度、内槽宽度、槽深、底部开口宽度、支脚高度以及承压面平面度。

　　使用过程中，该件可作为压装工装的固定支承块，也可嵌入夹具底座中作为侧向挡块。当工件需要中部悬空、两端支承时，U形开口能够提供避让空间；当压头从上方施力时，封闭框形顶部又能提供足够刚性。若配合定位销使用，可在两侧实体区域增加销孔，但孔边到外壁和内腔的距离需要保留足够壁厚，防止锻造缺陷或受力开裂。对于批量较大的工况，还可在模型基础上补充倒角、起吊斜角或压板槽，使零件更适合现场搬运和装夹。

　　整体来看，该结构强调承载、避让和可制造性三者平衡：厚实外壁保证强度，U形开口解决干涉，内腔凹槽兼顾定位，圆角过渡服务锻造工艺。建模和选型时应围绕实际接触位置、载荷方向和相邻零件边界进行校核，而不是仅按外观形状理解为普通垫块。
