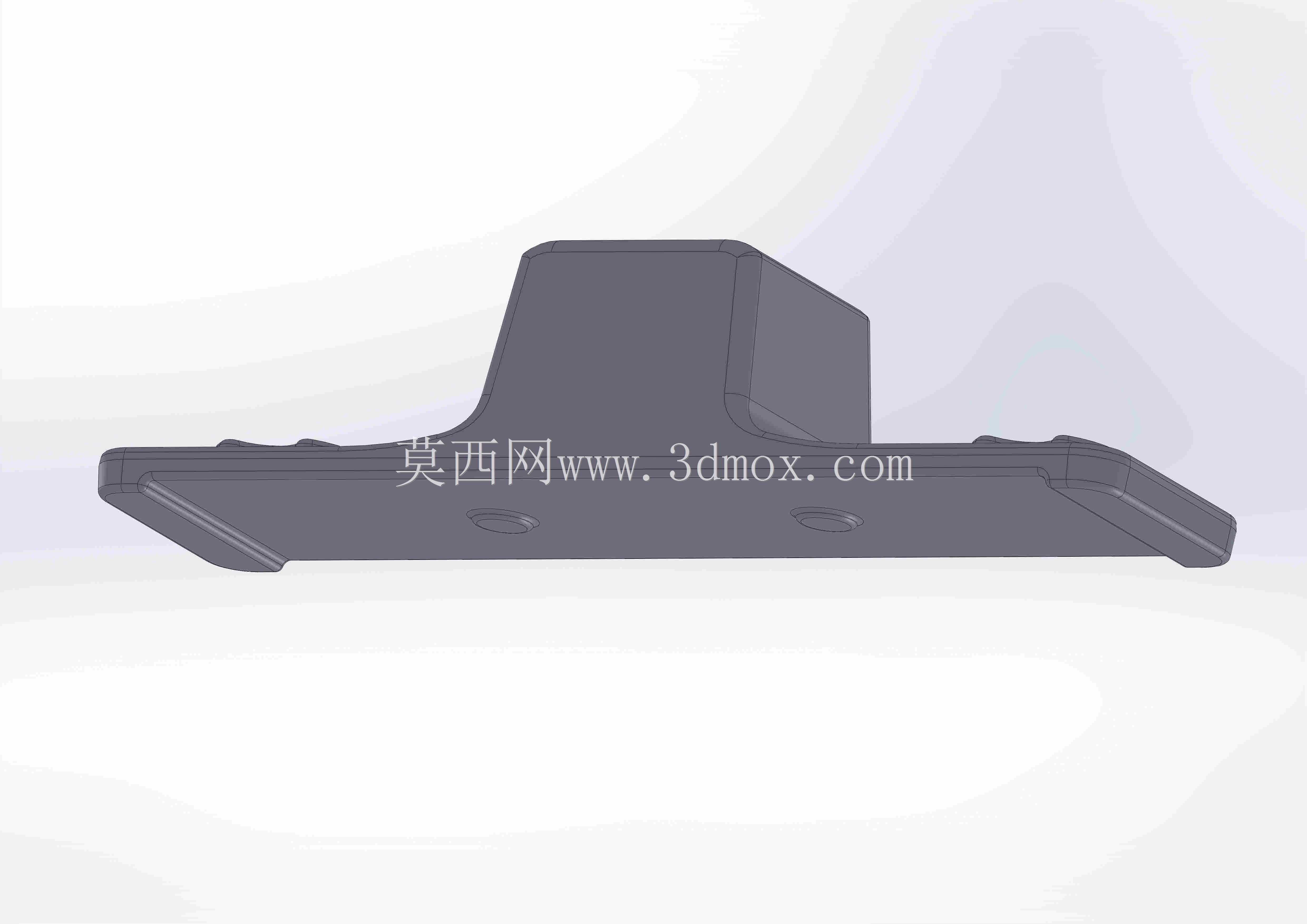

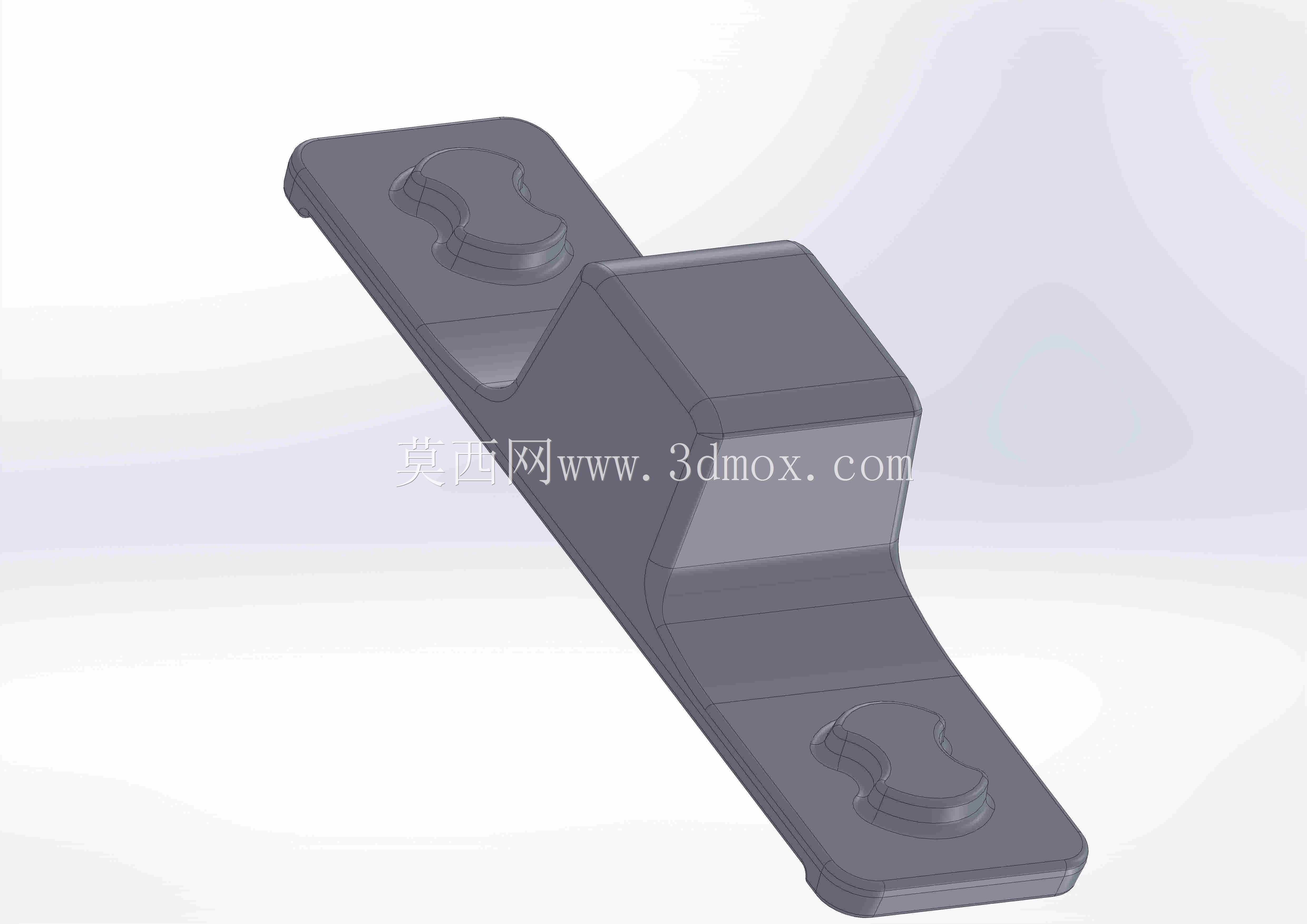

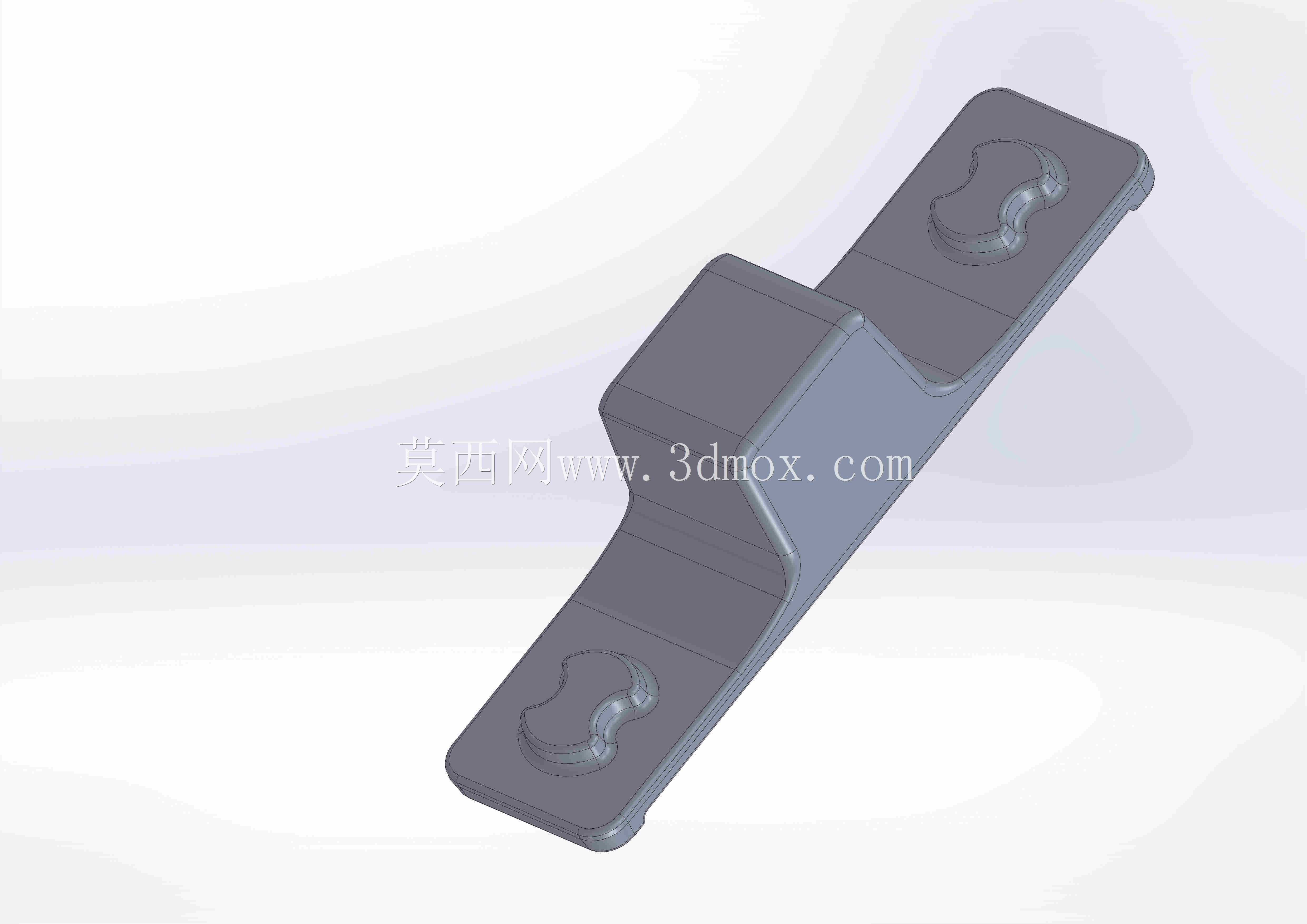

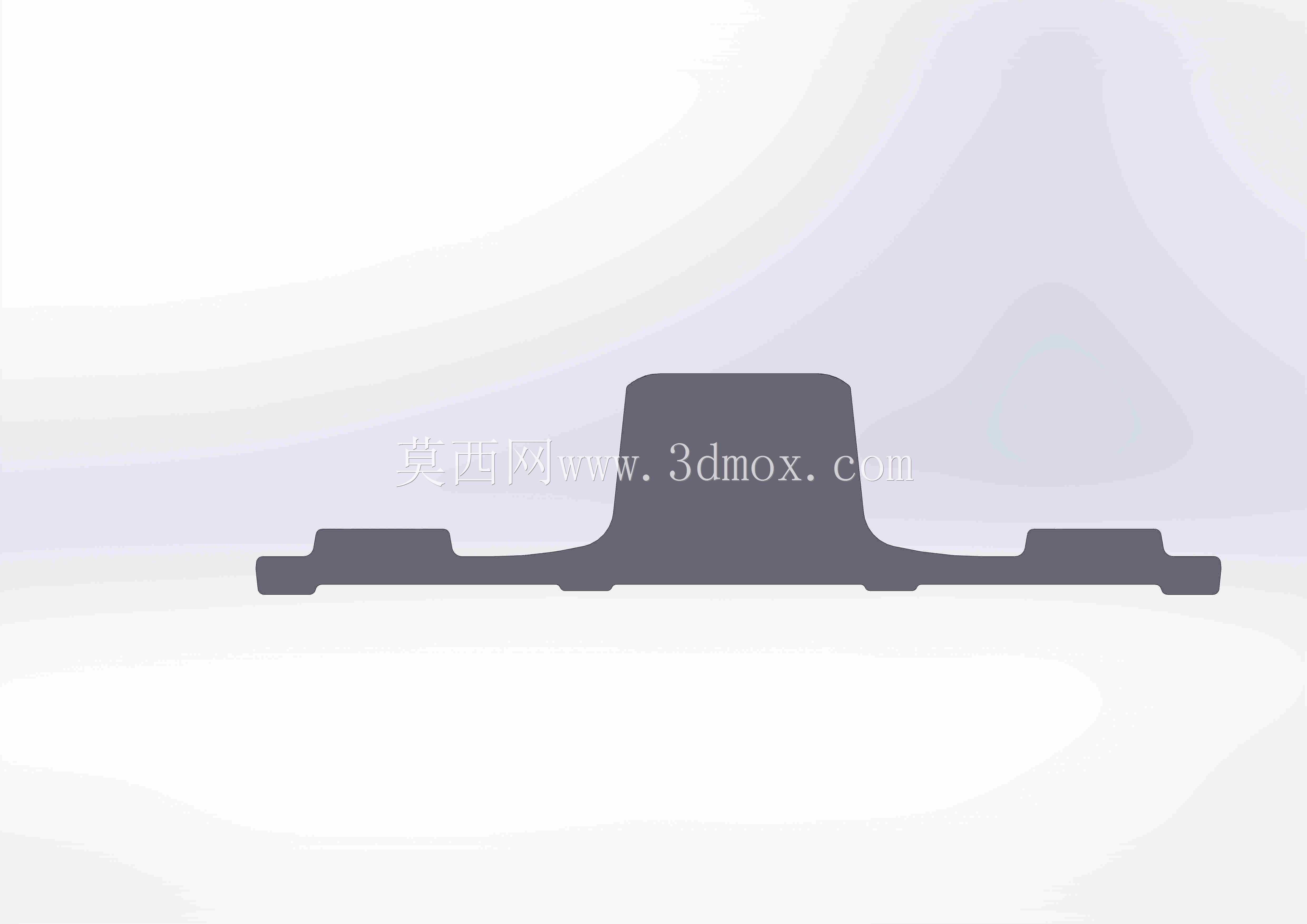

该承载连接大梁属于通讯终端及小型便携通讯工装内部的受力支撑构件,整体采用长条折弯式构型,在有限的装配空间内承担两侧功能模块的定位、载荷传递与结构限位作用。构件两端设置对称的异形定位凸台,凸台轮廓随配合件外形做随形设计,既能够在装配时快速嵌入对应卡槽完成初定位,也可在设备受振动、跌落冲击时限制配合件的横向窜动,避免连接位置出现松脱偏移。中部隆起的折弯段是整个构件的核心受力区,通过折弯成型提升截面惯性矩,在不额外增加板材厚度、控制整体自重的前提下,大幅提升构件的抗弯刚度,抵消两端安装点位传递过来的弯折载荷。
从实际装配场景来看,这类大梁多用于手持通讯设备、便携通讯测试工装或者小型通讯中继组件的内部骨架层,安装时两端平面贴合设备壳体的内部安装柱,异形凸台卡入对应功能模组的预留槽位,中部折弯形成的架空区域可避让设备内部的排线、小型电路板或者缓冲泡棉,无需在大梁本体上额外开设大面积避让槽,保证了受力截面的完整性。设计阶段优先匹配安装边界:整体长度适配通讯设备内部骨架的跨距,两端安装面的平面度控制在装配公差范围内,保证锁紧后不会出现局部翘曲;中部折弯高度严格控制在设备壳体的内部净空尺寸以内,既不会和上方的外壳内壁发生干涉,也不会过度压缩下方元器件的排布空间。
结构设计上没有采用多余的复杂曲面,所有折弯转角均设置合理的工艺圆角,避免冲压折弯过程中转角位置出现应力集中开裂,同时圆角过渡也能减少装配时对周边线材的割损风险。两端的异形凸台采用和本体一体成型的结构,无需额外焊接或者拼接紧固件,减少了装配工序中的零件数量,也避免了拼接位置出现的强度薄弱点。构件整体的壁厚选取兼顾强度与轻量化需求,在满足通讯设备常见的振动、跌落测试要求的前提下,尽可能降低构件自重,适配便携设备的减重设计需求。
建模过程中优先完成基础板材的轮廓草图绘制,先拉出两端的安装平板基体,再通过折弯特征生成中部的隆起支撑段,最后在两端平板上切除拉伸生成异形定位凸台,所有特征参数保留可编辑关联,后续如果调整设备内部安装跨距,只需修改草图长度与折弯位置参数即可快速迭代,不需要重新绘制整体轮廓。装配校验阶段需重点核对三个边界:一是两端凸台和配合模组卡槽的配合间隙,预留合理的装配公差方便组装;二是中部折弯段的上下净空,确认和周边元器件、壳体的安全距离;三是两端安装面的孔位同轴度,保证锁紧螺丝时可以顺畅穿入,不会出现强制装配带来的内应力。这类构件虽然结构不复杂,但作为内部骨架的传力部件,其刚度直接影响整机组装后的结构稳定性,设计时需平衡成型工艺、装配空间与受力需求,避免单纯追求强度而过度增厚导致重量超标,也不能为了减重过度削减截面而出现受载弯折的问题。
