Periflex联轴器法兰连接支架

　　这套盘式连接支撑结构主要服务于中小功率传动链路里的弹性联轴器安装环节，常见于轻工输送线、小型风机泵组、精密试验台以及通讯配套设备的动力转接工位。现场安装时，圆盘端面直接贴合设备箱体的安装基面，下方同轴筒段伸入预制安装孔内完成径向定位，中心带键槽的通孔穿过动力输入或输出轴，依靠平键传递扭矩，端面周向均布的八颗沉孔可穿入紧固螺栓，把整个支架牢牢锁死在机架面板上，既承担联轴器的轴向定位作用，也能抵消轴系运转时产生的部分径向窜动与偏心载荷。

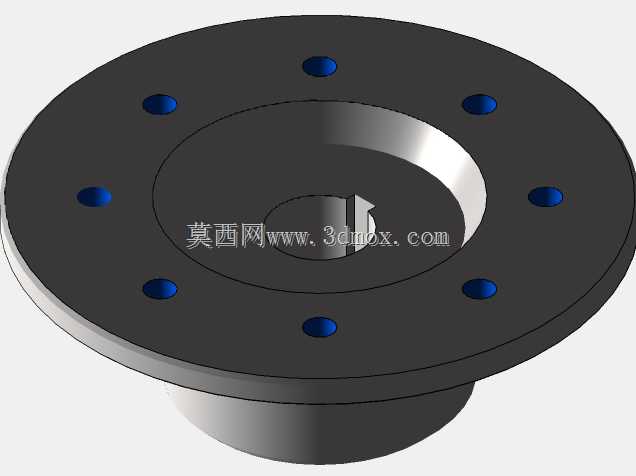

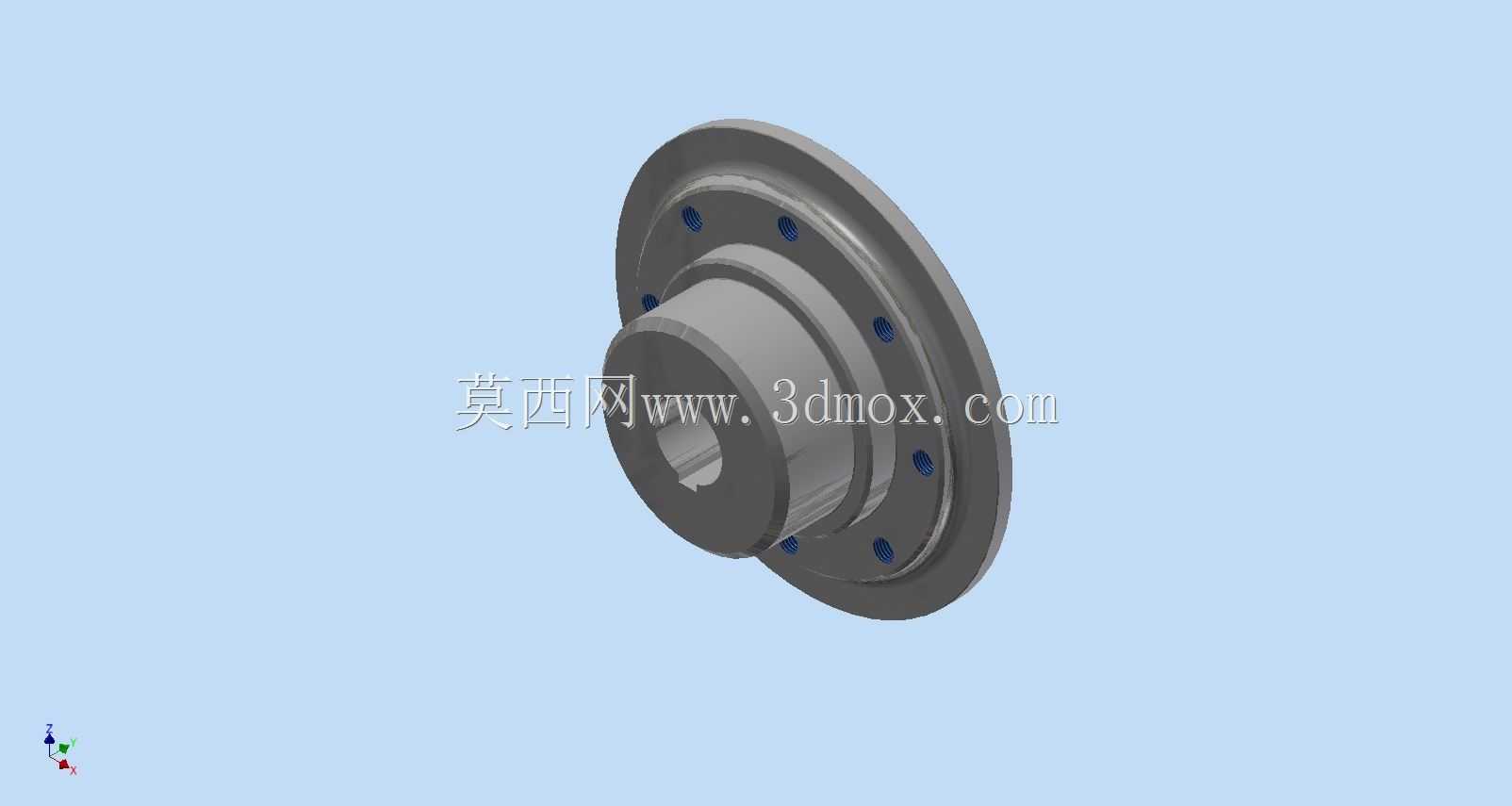

　　从结构设计逻辑来看，整体采用圆盘加同轴下伸套筒的一体化构型，大直径法兰盘提供了足够的螺栓排布空间，八颗安装孔沿圆周均匀分布，锁紧后受力对称，不会出现单侧应力集中导致的盘面翘曲；盘面上的安装孔做了沉台处理，螺栓头沉入盘面以下，安装完成后法兰外端面保持平整，不会和后续对接的联轴器外圈、护罩或者其他相邻部件发生运动干涉。中心孔内加工的标准键槽和传动轴上的平键形成配合，区别于光面过盈连接的方案，键连接既可以保证扭矩可靠传递，也方便后期检修时拆解分离，不需要专门的拔轮设备就能完成支架的拆装维护。中心孔外围的环形凸台做了加高处理，刚好可以嵌入Periflex系列弹性联轴器的对接止口，装配时联轴器端面和凸台贴合，自动完成同轴度找正，省去了现场反复打表调整对中的工序，对安装班组的技术门槛要求更低。

　　建模过程中优先还原了实际加工的工艺细节：法兰盘和下套筒的衔接位置做了平滑过渡圆角，避免直角拐角处的应力集中，铸件毛坯在这个位置也不会出现冷却缩裂的缺陷；所有孔位的倒角、端面的拔模斜度都按照铸造件的常规工艺参数预留，不管是后续做铸钢、铸铁还是铝合金压铸生产，模型都可以直接作为工艺参考。尺寸边界方面，法兰盘外径覆盖常规小型传动设备的安装面板开孔范围，下伸套筒的长度匹配常见箱体壁板加加强筋的总厚度，套筒外圆和箱体安装孔采用小间隙过渡配合，装配时可以轻松推入，又不会出现过大的径向晃动；中心通孔的孔径适配对应规格的Periflex联轴器配套轴径，键槽的宽度、深度都遵循现行机械传动连接的标准尺寸，不需要二次改孔就能直接和标准轴件配装。

　　实际工况里，这类支架往往处在电机和工作机之间的衔接位置，弹性联轴器本身用来补偿两轴之间的少量偏移、缓冲启停瞬间的冲击，而这个支架的作用就是给联轴器提供稳定的安装基准，避免支撑刚性不足导致联轴器运转时出现偏摆，过早磨损弹性元件。盘面的厚度经过受力校核，在额定扭矩传递、螺栓预紧力叠加的工况下，盘面的变形量控制在弹性联轴器允许的对中偏差范围以内，不会因为支架变形额外增加轴系的附加载荷。下伸套筒的内孔和轴之间保留了足够的间隙，轴运转时的正常挠曲不会和套筒内壁发生摩擦，套筒外圆和箱体孔的配合段则承担径向限位作用，把整个支架的径向跳动约束在很小的区间内。

　　针对三维结构设计人员来说，这个模型完整呈现了法兰类传动支撑件的典型设计思路：把轴向锁紧、径向定位、止口对中、扭矩传递这几个功能集成在单一零件上，减少了传动链路里的零件数量，也降低了装配累积误差。建模时所有特征参数化排布，周向孔位通过圆周阵列生成，修改螺栓数量、分布圆直径或者中心轴径时，只需要调整对应参数就能快速衍生出适配不同功率等级、不同型号联轴器的变体结构，不用从零开始重新绘制。结构上没有复杂的异形曲面，常规的车削、钻削工序就能完成全部加工，不需要定制特殊刀具，制造成本可控，同时对称的构型也让零件的动平衡特性更好，高转速工况下也不会产生额外的离心振动。
