家用手动柠檬榨汁器结构造型

　　该结构属于小型厨房手动取汁器具，主要用于柠檬、橙子、青柠等柑橘类水果的半果压榨。使用时将切半的水果扣在中央锥形棱筋上，通过手掌下压并旋转，果肉在棱筋与果皮之间被剪切、挤压，果汁沿锥面流向外侧环形集汁盘，再由盘体导流至倾倒位置。此类器具常见于家庭厨房、饮品吧台、餐饮备料区和小型食品操作台面，不需要电机、刀具或额外动力源，清洗与收纳都比较直接。

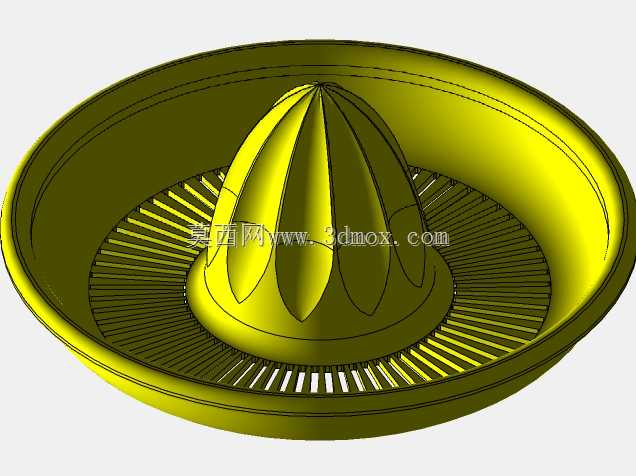

　　模型的核心区域是中央带放射棱瓣的榨汁锥。锥顶采用圆弧收束，便于半果定位；锥身由多道纵向凸起棱筋构成，棱筋从顶部向底部逐渐展开，形成连续的挤压和摩擦面。水果在下压旋转过程中，棱筋能够嵌入果肉囊胞，破坏汁胞结构，同时避免果肉整体随手部转动。相邻棱筋之间保留凹槽，挤出的汁液可沿槽向下流动，减少汁液在锥顶滞留。锥底设置环形过渡台阶，使锥部与集汁盘连接，并对果皮下压位置形成支撑边界。

　　外围盘体采用浅碗形回转结构，盘壁向外平缓展开，既承担集汁功能，也作为操作时的手持和放置区域。盘底靠近锥座的位置布置一圈放射状漏汁栅格，栅格条沿圆周方向均布，缝隙方向与汁液流动路径相匹配。果汁从锥面流出后经栅格进入下部集汁空间，而果籽、粗大纤维和果皮碎块被栅格拦截，从而实现初步固液分离。栅格条宽度与间隙需要在强度、过滤效果和清洗便利性之间平衡：过窄容易被果肉纤维堵塞，过宽则会降低阻隔果籽的能力。

　　从结构设计思路看，该件适合采用一体成型方式制造，材料方向可考虑食品接触级塑料。整体壁厚应尽量保持均匀，锥部棱筋、盘壁和栅格条交汇处需要设置圆角过渡，避免注塑或成型时出现局部缩痕、应力集中和尖角脆裂。盘体外缘可作为刚性环，承受手部按压时产生的径向扩张；锥座则承受主要轴向压力，因此锥底与盘底连接处应保留足够补强弧度。栅格区域虽然开孔较多，但通过环形内外边框和均布肋条形成稳定支撑，能够在受压时维持平面形状。

　　外形边界以回转对称为主，中央锥体高度决定水果可下压深度，盘体直径决定接汁容量和操作稳定性。锥体不宜过高，否则小尺寸柠檬无法完全贴合；也不宜过低，否则果皮容易接触盘底并影响旋转。棱筋数量影响取汁效率与阻力，棱瓣过多会增加旋转阻力，过少则对果肉的破碎不足。盘体深度需要满足单次柠檬取汁容量，并在倾斜倒汁时降低外溢风险。外缘若配合杯口或容器口径使用，还应考虑搭接宽度和防脱限位，使器具能够稳定放置在杯沿上方。

　　建模时应优先建立回转基准轴线，先完成盘体、锥座和外壁的主体曲面，再以阵列方式生成纵向棱筋和底部栅格。棱筋与锥面之间应采用布尔合并或一体化曲面过渡，栅格条与内外环连接处保留小圆角，便于后续模具脱模和清洁。倒汁口、盘沿加厚区和底部支撑面虽然在不同产品方案中形式不同，但都应围绕放置稳定、汁液导向和手持旋转三个动作展开。该结构没有复杂装配关系，重点在于曲面连续性、阵列均匀性、食品接触区域圆角以及成型工艺合理性。
