双列密封滚珠轴承精密结构设计

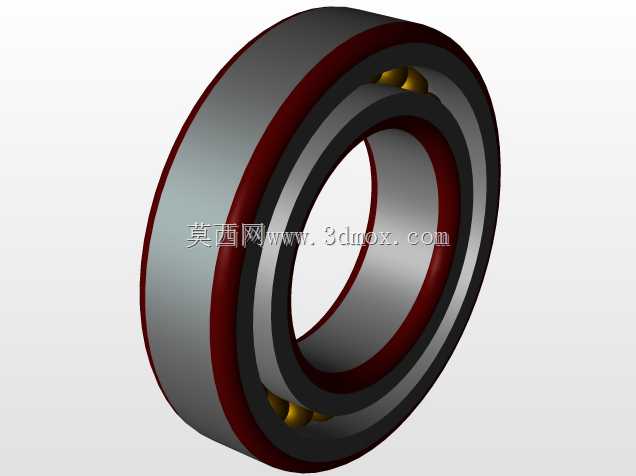

　　这套轴承结构在建模时先从回转体特征入手，内外圈、滚动体和密封件都围绕同一轴线展开，整体呈典型的环形回转布局。从渲染效果看，外圈外侧带有红色密封包覆层，内部可见多层滚道与滚珠排布，属于带密封结构的滚珠轴承方案，适合在粉尘、水汽或润滑脂易流失的工况下使用。

　　在实际设备中，轴承的核心作用是支承旋转轴或摆动部件，降低轴颈与支座之间的摩擦阻力，并约束轴系的径向与轴向位置。滚珠作为滚动体，在内圈滚道和外圈滚道之间循环滚动，把滑动摩擦转化为滚动摩擦，因而起动阻力小、旋转精度高、维护周期相对较长。密封件则承担阻隔污染物进入滚道、防止润滑脂外溢的作用，在农业机械、输送设备、小型减速机、电机端盖、家电传动机构以及普通工业传动轴中都很常见。

　　结构设计上，内圈与轴通常采用过渡配合或小过盈配合，外圈与轴承座孔多采用过渡配合；选型时不能只看外径和内径，还要结合载荷方向、转速、润滑方式、安装空间和对中性来确定。径向载荷为主的场合，深沟球轴承结构应用最广；若同时存在一定轴向载荷，需要校核接触角和挡边高度。双列或多滚道外观能够提高承载冗余，但也会对滚道同轴度、滚珠分组尺寸和保持架位置提出更高要求。

　　建模过程中，滚道截面是关键。内圈外圆和外圈内孔并非简单圆柱面，而是与滚珠半径相匹配的弧形沟道，沟道曲率半径通常略大于滚珠半径，以形成合适的接触椭圆。滚珠直径、节圆直径、滚珠数量之间存在排布约束，数量过少会降低承载能力，数量过多则会造成装配干涉和保持架强度不足。保持架虽然在外观中被部分遮挡，但在真实结构中用于均匀分隔滚珠，避免滚动体相互接触摩擦，其兜孔间隙、梁宽和引导方式都会影响高速运转稳定性。

　　外形尺寸与安装边界需要重点控制。轴承宽度决定轴肩与座孔的轴向占位，内圈孔径决定轴颈加工尺寸，外圈外径决定轴承座孔的镗孔尺寸。轴肩高度不能超过内圈倒角允许范围，否则装配时会顶住圆角或密封件；座孔挡肩也要留出拆卸空间，方便拉马受力。密封轴承的外圈外圆、内圈内孔和端面构成主要安装基准，倒角和圆角不仅用于装配导向，也能减少热处理应力集中。

　　从工程绘图角度看，三维模型应保证内外圈同轴、滚道圆弧连续、滚珠沿节圆均布，密封罩与外圈槽口、内圈挡边之间保留合理间隙。若用于运动分析，可进一步定义滚珠与滚道接触、保持架约束和内外圈旋转副；若用于出图，则需补充内径、外径、宽度、倒角、滚珠规格、密封形式和粗糙度要求。润滑方面，密封轴承多采用预填润滑脂方式，设计时要考虑脂腔容积，避免油脂过多导致温升，也要防止脂量不足造成早期磨损。

　　在设备布局中，轴承往往不是孤立零件，它与轴、挡圈、端盖、隔套和轴承座共同构成轴系。端盖可提供轴向定位和密封保护，隔套用于调整轴承间距或承受预紧力，锁紧螺母则限制内圈轴向窜动。对于两根轴承并列支承的轴，还要考虑热膨胀补偿，避免运转温升后轴承内部游隙被完全吃掉。游隙过小会发热卡死，游隙过大则会产生振动和噪声，因此装配公差、配合选择和预紧量必须围绕实际工况平衡。

　　该模型把环形轮廓、红色密封层、金属滚道和滚珠层次清晰地表现出来，适合用于机械结构教学、轴承外形展示、设备轴系方案沟通以及零部件库搭建。观察这类模型时，应重点理解回转支承关系、滚动体传力路径、密封防护边界和安装基准，而不是只关注外观颜色；只有把尺寸约束、配合关系和工况需求结合起来，轴承模型才能真正服务于设计、选型和装配。
