通讯设备用弧形夹持固定支架结构

　　这类夹持固定支架多用于通讯终端、手持检测设备或者小型通讯模组的工位承托场景，在产线测试工装、桌面调试台架以及车载通讯设备挂载位都能见到同类型结构。实际使用时，弧形托板直接贴合被支撑设备的圆柱面或者弧面外壳，两侧立板承担侧向限位，端部带孔的竖直安装面则用来穿入锁紧螺钉，把整个支架固定在机柜侧壁、工装立板或者设备机架上，避免通讯设备在走线、插拔接口或者调试过程中出现移位、晃动。

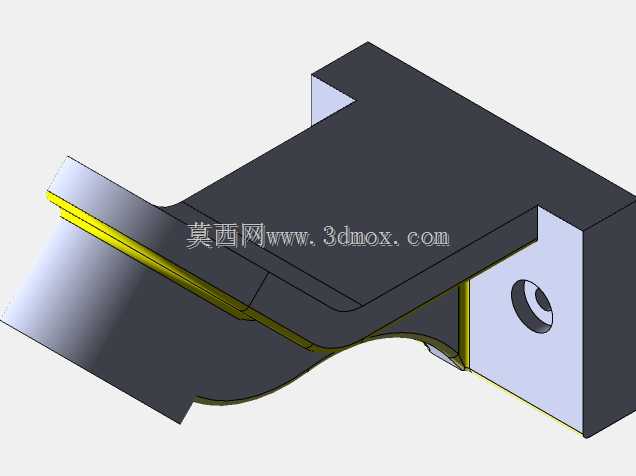

　　从结构受力角度看，支架主体采用等厚薄板折弯成型，顶部平直段用来承接设备的平面安装基准，中段向下过渡的弧形曲面不是单纯的外观造型，而是顺着被夹持件的外轮廓做的贴合面：弧面曲率和被托举部件的外壁曲率匹配后，接触区域从线接触变成面接触，承压时压强分布更均匀，既不会像尖角支撑那样压伤通讯设备的塑料外壳，也能在受侧向冲击时靠弧面的包覆趋势限制部件横向窜动。弧面和顶部平板之间的过渡圆角做了连续顺滑处理，折弯工序中这里不会出现应力集中开裂，后期喷涂或者阳极氧化处理时也不会因为尖角积漆造成涂层厚度不均。

　　端部的竖直安装立板和主体托板呈垂直布置，立板上加工的同轴通孔用于穿装固定螺钉，孔位周边预留了足够的螺钉头沉放空间，实际装配时扳手或者电动批头可以垂直进入锁紧位，不会和托板部分发生运动干涉。立板和主体托板的衔接位置做了局部加强折边，当螺钉锁紧产生压紧力时，立板不会因为单侧受力向外张开，长期受振动工况下连接面也能保持贴合，不会出现螺钉松动、支架偏转的问题。

　　建模过程中需要优先锁定几个安装边界：首先是弧形托面的曲率半径，这个尺寸直接决定了适配设备的直径范围，曲率过小会导致大直径设备只能搭在弧面两侧棱边，接触稳定性差，曲率过大则对小直径设备失去包覆限位作用；其次是两端立板的内间距，这个尺寸要略大于被夹持部件的轴向宽度，预留0.2到0.5毫米的装配间隙，方便设备快速取放，间隙过大会导致设备在支架内沿轴向窜动，间隙过小则会出现装卡困难、温差膨胀后顶死的情况。

　　立板上的安装孔中心高需要和对接机架的预留孔位完全对齐，孔边到立板边缘的距离要满足螺钉连接的最小边距要求，避免锁紧时板材出现局部压溃或者开裂。支架整体的展开料厚要结合承载重量选取，普通手持通讯设备承托场景选用1.5到2毫米厚的钢板或者铝合金板即可满足刚度要求，如果是用于车载、机载这类振动较强的场景，可以适当增加料厚，或者在弧形托面背面增加压筋结构，在不显著增加整体重量的前提下提升抗弯截面模量。

　　结构设计时还特意在托板和立板的衔接处保留了小尺寸的让位缺口，这个缺口一方面给折弯模具提供了工艺避位空间，防止折弯时材料在转角处挤压起皱，另一方面也可以作为通讯设备走线的过线通道，设备的连接线可以从缺口处顺出，不用从支架上方强行弯折，避免线缆长期处于小半径折弯状态出现芯线断裂。支架的所有外露棱边都做了倒钝处理，操作人员取放设备或者调试接线时不会被锐边划伤，也不会刮伤通讯设备的外表面涂层。

　　在整机装配流程里，这类支架属于接口适配类的结构件，不需要配合高精度传动副，加工时优先采用数控冲切下料再数控折弯的工艺，成型后只需要对安装孔做简单的铰孔保证孔位同轴度，不需要额外的铣削加工，制造成本低、批次一致性好，非常适合通讯类小设备的批量配套使用。建模时把折弯系数、最小折弯半径、孔位边距这些工艺参数同步关联到三维模型里，后续展开出工程图可以直接导入加工设备，不需要二次调整尺寸，能大幅缩短从结构设计到样机试制的周期。
