CSWP认证考试铰接支座练习零件

项目分类:通用机械零部件 发布时间:2022-05-13 ID:636670

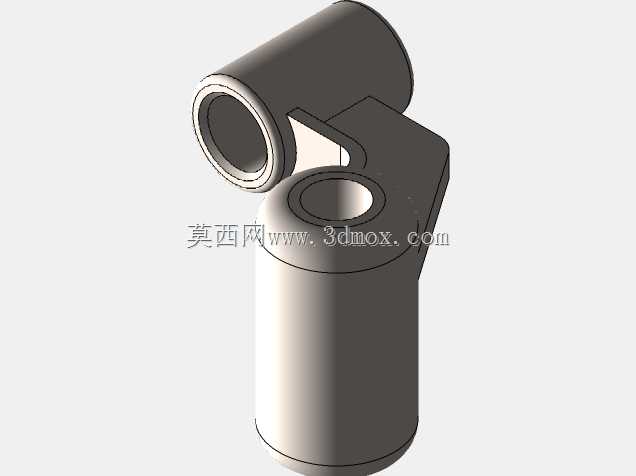

  • CSWP认证考试铰接支座练习零件

  该零件为典型的双轴正交铰接支座结构,是机械传动与工装夹具领域十分常见的连接类构件,这类结构大量出现在可调角度工装、连杆机构、检测夹具、小型设备翻转支撑以及手动调节机构当中,承担两根空间垂直布置轴件的铰接定位功能,让两个独立运动构件可以分别绕两个正交轴线完成相对转动,同时保证铰接位置的同轴度与支撑刚性。从结构布局来看,零件下部为直立圆柱主体,柱体顶端加工出同轴的沉孔通孔,该孔用于穿装竖直方向的铰接销轴,孔口设置沉台结构,可容纳销轴端部台阶、锁紧挡圈或者端面轴承,避免销轴轴向窜动,同时让装配后销轴端面不超出支座顶面,保证周边构件运动时不会发生干涉。上部横向布置的圆筒轴套与下部直立柱体通过一体成型的连接臂衔接,

  横向圆筒的内孔为水平方向铰接位,孔壁预留足够壁厚,在销轴反复转动受载时不会出现孔口变形,圆筒两端的孔口均做了倒角处理,既方便装配时销轴快速导入,也去除了机加工后残留的锐边毛刺,避免装配过程中划伤操作人员或者刮伤销轴表面镀层。连接臂采用变厚度过渡造型,在横向圆筒和下部柱体的交接位置做了圆滑的壁厚补强,这个区域是整个零件受力最复杂的位置:当两根铰接轴同时传递载荷时,交接位置会承受复合弯矩与剪切力,若采用直角直连的单薄筋板结构,长期交变载荷下很容易在应力集中位置萌生裂纹,建模过程中特意在交接处保留了连续的实体过渡,没有开出减重缺口,保证载荷可以从横向圆筒顺畅传递到下部柱体,整体应力分布更均匀。下部直立圆柱的外圆面作为安装基准面,

  在实际设备中可以直接插入配套基座的圆孔内,通过侧面紧定螺钉锁紧,或者依托柱体下端面做轴向贴合定位,圆柱外圆和内孔保持同轴,装配后竖直销轴的回转中心和安装基准重合,不会出现偏心卡滞。横向圆筒的外圆和内孔同样保持同轴,两端面和内孔轴线垂直,保证配对的连杆构件贴装后端面贴合均匀,转动时不会出现单边摩擦。从安装边界来看,下部柱体的外径决定了基座安装孔的配合尺寸,设计时一般选用间隙配合或者过渡配合,若需要支座整体固定不转,可在柱体侧面加工平位,配合紧定螺钉顶紧防转;若需要支座整体随轴回转,则可在柱体外圆搭配衬套,降低转动磨损。横向圆筒的长度决定了配对连杆的夹装宽度,圆筒两端面之间的距离要略小于两侧连杆的内侧间距,预留少量装配间隙,

  避免连杆转动时夹死支座;横向内孔的直径和竖直内孔的直径可根据对应销轴的尺寸独立设计,两个孔的轴线空间垂直交错,中心距是整个机构运动的核心参数,建模时需要严格保证两轴线的垂直公差与中心距尺寸,否则装配后会出现销轴穿装困难、转动阻力大、机构运动卡滞的问题。这类铰接支座在手动工装里常作为角度调节关节,比如焊接工装的翻转定位臂、检测治具的角度调整架,操作人员松开锁紧件即可转动支臂调整角度,锁紧后靠铰接面的摩擦力或者销轴剪切力承载;在小型自动化设备里也可作为连杆摆动的中间铰接座,传递气缸或者直线驱动件的往复推力,把直线运动转化为摆臂的回转动作。零件整体采用一体成型结构,没有拼接焊缝或者装配接缝,整体刚性优于钣金折弯或者多件拼装的支座,适合中低载荷、频繁摆动的工况,建模过程中先后完成柱体拉伸、横向圆筒拉伸、交接部位合并、内孔切除、孔口倒角等步骤,所有特征参数关联驱动,修改孔径、中心距、柱体高度等关键尺寸时可快速重构模型,方便后续衍生不同规格的铰接支座系列,适配不同轴径、不同安装空间的使用需求。
