叉形铰接传动连接构件结构

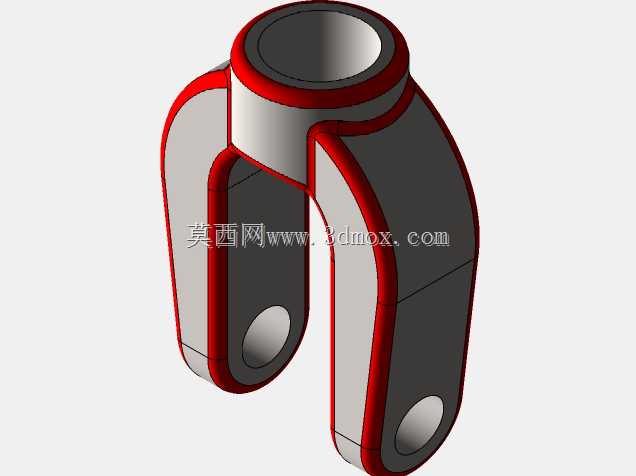

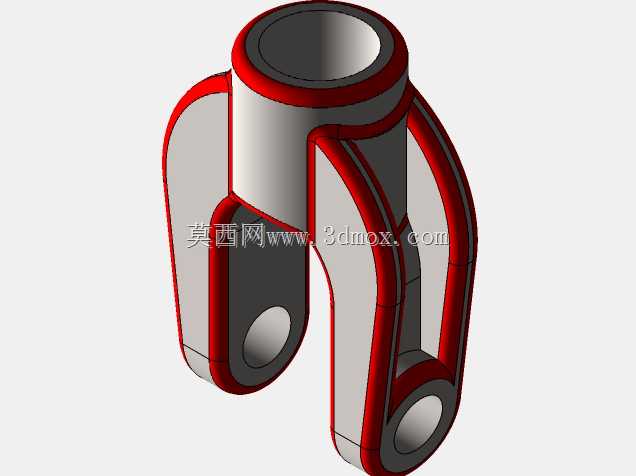

　　该构件属于典型的叉形铰接传动连接零件，整体采用上部同轴套筒、下部双叉耳并行延伸的布局形式，在各类需要实现轴类穿装、摆角传动、连杆联动的机械机构中承担核心铰接承载作用，常见于轻工自动化连杆机构、小型工程机械操纵连杆、传动摇臂组件以及设备随动支撑结构当中。零件上部设置大直径贯通圆柱套筒，套筒内孔为主要的旋转配合面，工作状态下主轴或者铰接销轴从该孔内穿过，构件可绕销轴完成设定角度范围内的往复摆动，套筒外壁设置加厚环形凸缘，凸缘位置对应销轴的主要承载区段，能够大幅提升孔口位置的抗挤压、抗磨损能力，避免长期交变载荷下孔口出现压溃变形。从套筒下部向两侧对称延伸出两片弧形叉臂，叉臂并非采用直臂布局，而是顺着载荷传递路径做平滑弧形过渡，

　　这种曲面走向的设计一方面可以让套筒位置承受的径向载荷顺着臂体流线均匀分散到下端的两个铰接点位，避免直臂转角位置出现严重的应力集中，另一方面弧形外廓也预留出了足够的摆动避让空间，当构件绕上部主轴摆动时，叉臂内侧的空腔可以容纳配套联动杆件的运动轨迹，不会在摆角行程内发生运动干涉。两侧叉臂的末端各自加工有同轴的小直径铰接孔，两个孔的轴线保持严格平行，同时与上部套筒的轴线呈空间垂直布置，使用时两根下级连杆的端头分别置入两侧叉耳的外侧或者叉臂中间的空位，通过短销轴穿过下端孔位完成铰接，以此实现上部旋转输入到下端双点位联动输出的运动传递，这类双下铰点的布局可以让传动过程的受力更加均衡，抵消单侧连杆传动带来的侧向扭转力矩，

　　让整个铰接组件运行更平稳。从结构设计的细节来看，所有臂体与套筒、臂体与下端耳板的衔接位置都采用了大圆角过渡，没有尖锐的直角转角，在承受反复摆动带来的交变载荷时，圆角位置可以有效分散应力，大幅降低疲劳裂纹萌生的概率；叉臂的截面采用变厚度设计，靠近上部套筒的根段截面厚度更大，往下端铰孔位置逐步收窄，既匹配了根段弯矩更大的受力特性，也尽可能控制了零件整体的重量，减少摆动过程中的惯性力。零件的外轮廓边线做了等距的红色边线标识，对应实际加工过程中的棱边倒角工序，所有外露锐边都倒出小圆弧或者倒角，既去除锻造、机加工之后残留的毛刺，也避免装配和运维过程中划伤操作人员，同时倒角位置还能提升喷涂或者表面防锈处理的漆膜附着能力。在安装边界层面，

　　上部套筒的外径、内孔直径以及套筒轴向长度决定了主轴侧的安装空间，装配时需要保证套筒两端面和配套支座的限位端面留有合理的轴向间隙，避免构件摆动时出现端面摩擦卡滞；下部两个叉耳的外侧面总宽度、叉臂之间的内侧净距，需要和配套连杆的端头宽度做匹配，保证连杆装入后两侧留有均匀的侧向间隙，下端铰接孔的同轴度公差需要严格控制，否则穿装销轴时会出现别劲现象，长期运行会加剧孔和销轴的偏磨。整个构件的运动包络空间需要在设计阶段提前校核，以套筒轴线为旋转中心，两侧弧形叉臂在最大摆角位置扫过的空间内不能布置其他管线、硬质构件，防止运行中出现碰撞。这类零件通常采用锻造毛坯之后再做精加工的工艺路线，锻造过程可以让金属流线沿着叉臂的弧形走向连续分布，相比直接切削加工的板材件，整体的强韧性表现更优，能够承受频繁启停、换向带来的冲击载荷；上部主孔和下端两个铰孔在精加工时需要一次装夹完成坐标镗削，保证各孔的位置度、平行度、垂直度公差符合装配要求，铰接孔内还可以根据使用需求压入耐磨衬套，衬套磨损之后仅需更换衬套即可，无需更换整个构件，降低设备的长期维护成本。在实际选型适配时，需要根据传递的最大拉力、摆角范围、销轴配合公差来确认构件的各段壁厚，若应用在重载冲击工况，可适当加大叉臂根段的圆角半径与截面厚度，若用于轻载高速操纵机构，则可在保证强度的前提下对臂体做轻量化挖空处理，进一步降低运动惯量，提升机构响应速度。
